Canon Anti Aérien 40 Bofors Mark 4 Quadruple

Le canon Anti Aérien de 40 mm Mark 4 Quadruple
English Translation

Le canon de 40 Bofors 40 mm/86 est surement l’une des meilleures armes anti aériennes alliées de la 2° GM qui a été utilisé sur les beaucoup des bâtiments de guerre Alliés
En montage Jumelé ou quadruple il a été utilisé sur des destroyers des navires d’escorte et d’autres genre de navires
Le canon en montage simple refroidi par air a été aussi utilisé seulement sur de petits batiments
Le canon de 40 mm Mc 1md 0 est un canon Calibre 56,3 canon anti aérien conçu pour être utilisé dans les batteries secondaire anti aérienne de la US Navy en montage double et quadruple . Il est de conception suédoise mis au point par la firme Bofors mais il fabriqué sous licence et selon les normes les normes américaines.
Après un premier achat auprès de Bofors début 1940, les USA obtiennent officiellement la License en Juin 1941.Mais les USA modifient radicalement le canon d’origine ce qui fait que le canon made in USA est très différent de celui suédois d’origine . Le premier montage jumelé est prêt en Janvier 1942 et le premier quadruple en Avril 1942. Il fut installé sur l’USS Wyoming (AG-17) el 22 Juin 1942 et l’affut jumelé sur le destroyer USS Coghlan (DD-606) le 1 juillet 1942 .A à la fin de la 2° GM l’ US Navy commença a remplacer les 20 mm Oerlikon par des 40 mm Bofors, car le 20 mm est inefficace contre les attaques Kamikazes. . Mais le Bofors aura lui aussi des problèmes et montrera des lacunes contre les attaques suicides aussi il sera développé à la fin des années 40 et au début des années 50 un modèle de Bofors type rapid fire le 3 »/50
Les USA ont produit 39200 canons pendant la guerre.
Description
Pour un usage maritime les canons sont refroidis par eau pour les montages jumelles ou quadruples
Le canon est à tir rapide, le recul récupère l’énergie pour le chargement automatique avec une cadence de tir de 160 coups par minute
Le canon est en 3 parties Le mécanisme du canon(culasse etc.) le tube et les instruments de visée
Le 40 mm Machine Gun Mk 1 Mod 0 correspond pour l’US Navy à des montage double ou quadruple
Les canons sont installés, par paires comprenant un canon de 40 mm Gun Mk 1, Mod 0 le système de refroidissement et le mécanisme de recul (identique sur chaque canon du montage )
La désignation pour le canon gauche est 40 mm MG Mécanisme Mk 1, Mod 0 ou 1 alors que la désignation pour le canon de droite est 40 mm MG Mécanisme Mk 2, Mod 0 ou 1
Les deux mécanismes ne sont pas interchangeables à cause de modifications du système du MG 40 mm Mécanisme Mk 1, qui interdit le changements
Le système devisée Mk 3 Mod 0 ou Mk 4 Mod 0 peuvent être utilisés sur les montage double ou quadruple
Les munitions sont sur des lames chargeurs regroupées par 4. Le projectile AA avec traceur possède une fuse qui s’armé avec la rotation du projectile dans l’air
Un projectile complet pèse environ 2.2 kg alors que la tête pèse environ900 grammes.
Il est actif après 7.5à 8 secondes de parcours et il détruit les cible par une explosion de la tète Les obus AA et AT sont aussi disponibles Ils détruisent les cibles à l’impact. L’obus à une Vitesse initiale (V°) de 850 m/s
La portée maximale est de 4500 m alors que la portée passe à 10 000 m pour les AA et AT percutants
La puissance de feu est de 160 coups par minute.
Les manœuvres sont possible grâce à un moteur auxiliaires qui alimente un circuit électriques mais en cas de problème tout peut être fait manuellement.

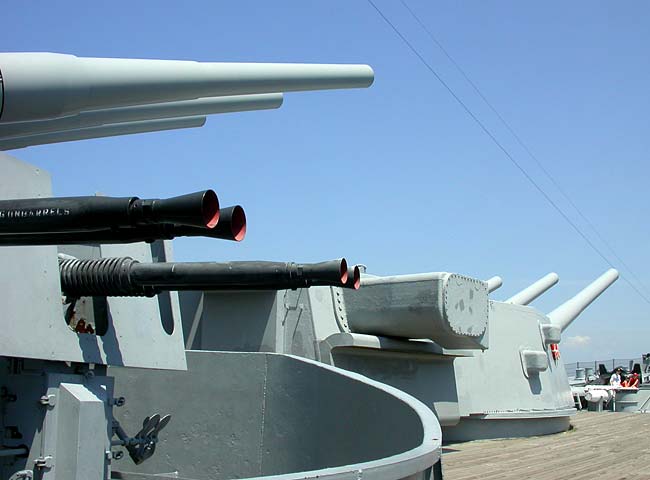

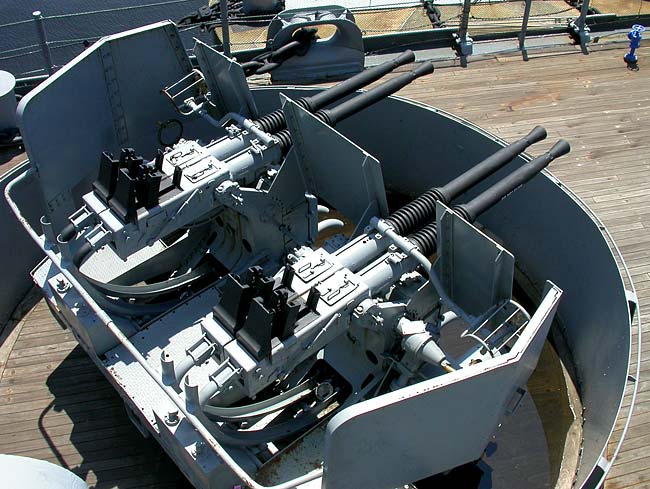

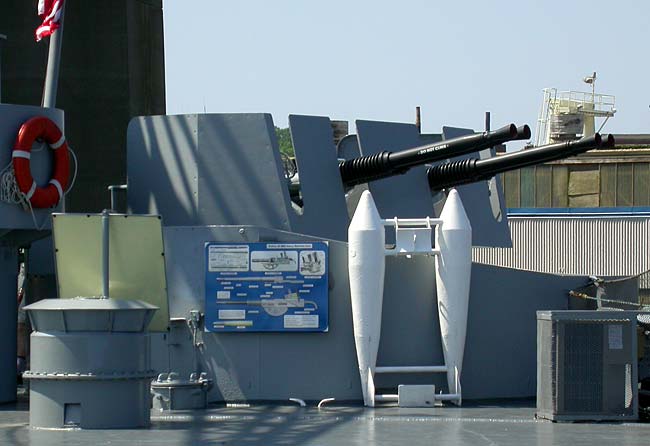

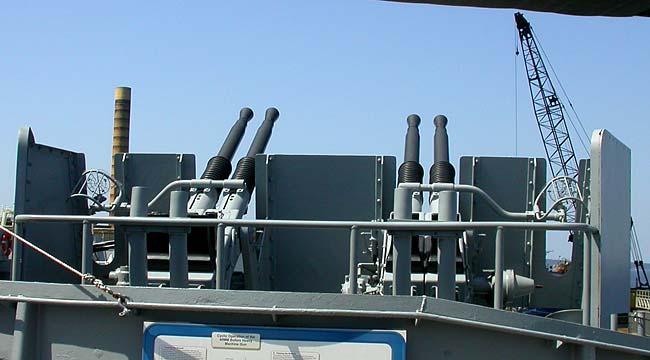

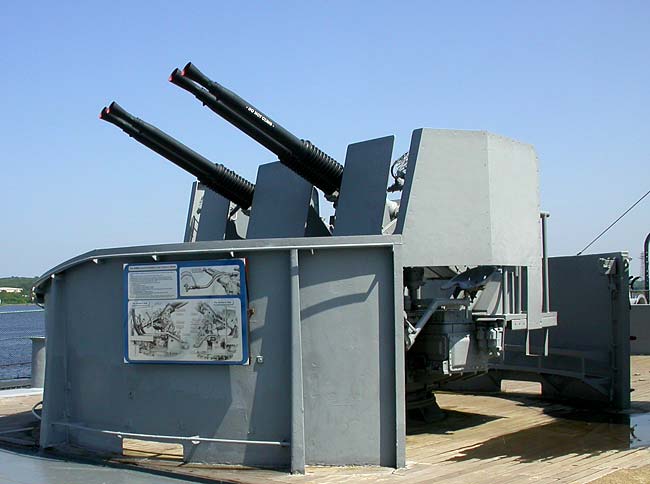

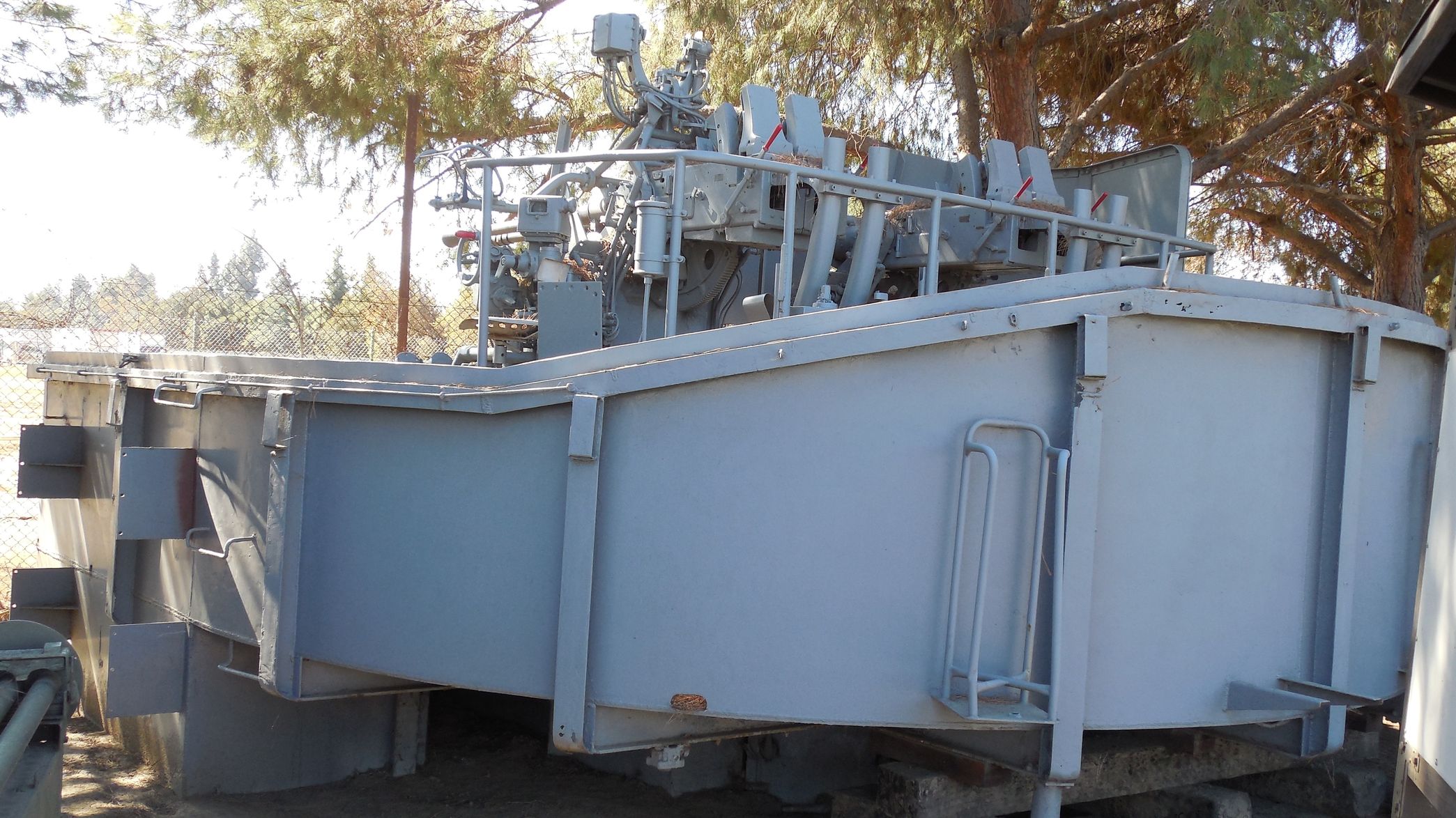

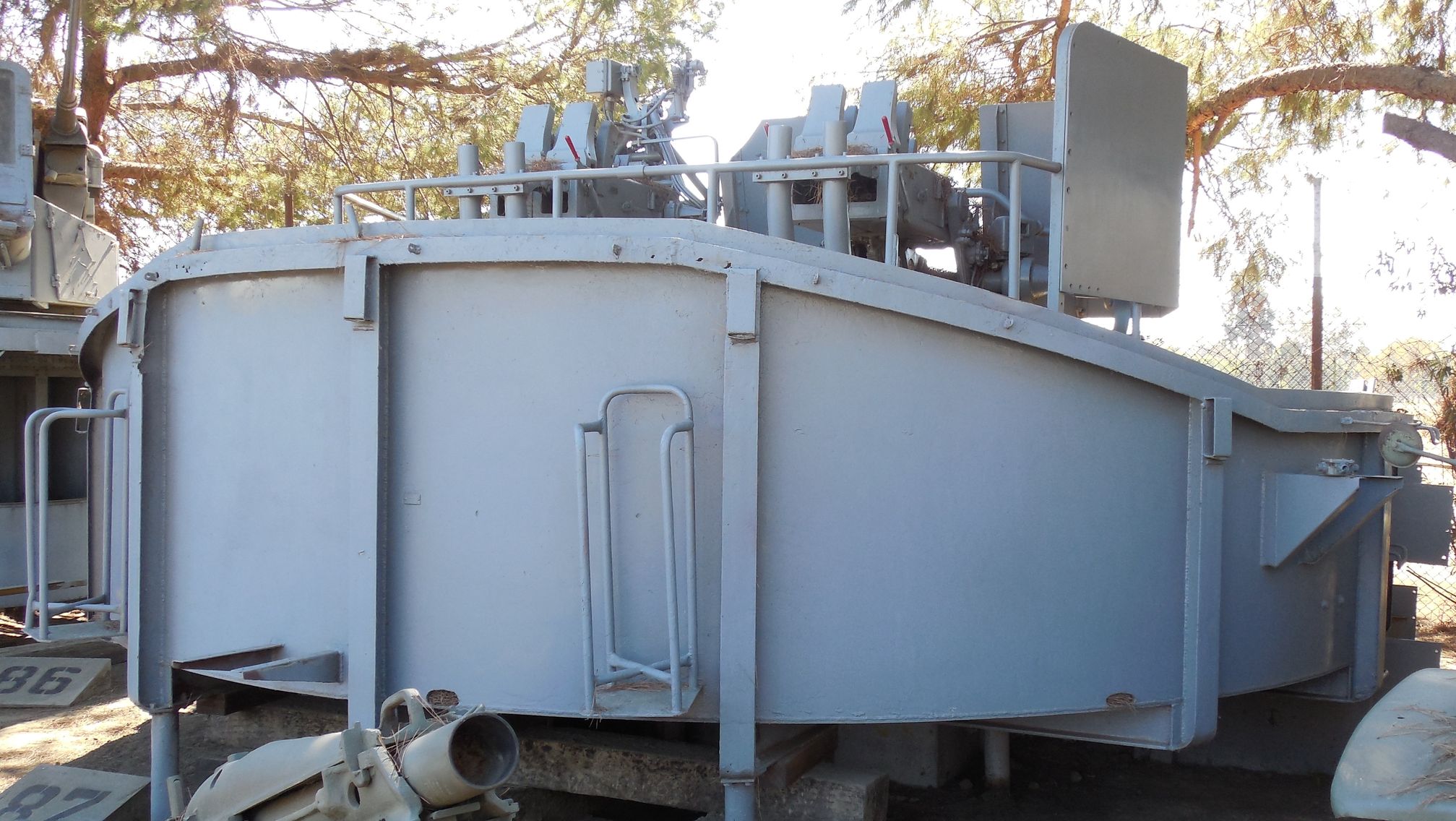

The 40mm gun Mk quadruple mounts

The Bofors 40 mm/56 was probably the best Allied anti-aircraft weapon of WWar 2 and was used on almost alliesd warship.
Both twin and quad mounts are used on destroyer escorts, destroyers, and many classes of larger naval ships. Air-cooled single guns are used on some small craft.
The 40mm gun Mk 1md 0 is a 56.3 caliber magazine loaded, anti aircraft gun designed for use in auxiliary batteries throughout the Fleet in twin and quadruple mounts . The design is the ¬Swedish Bofors 40 mm anti aircraft gun translated to and manufactured by American standards,
After a first purchase from Bofors in early 1940, USA formally obtained Swedish licenses in June 1941. However, US manufacturers made radical changes to the Swedish design and as a result the guns and mountings produced in the USA bore little resemblance the Swedish original. The first US Navy pilot twin was completed in Jan 42 and the first quad in Apr 42. The first shipboard quad was installed on USS Wyoming (AG-17) on 22 Jun 42, and the first twin installation on the destroyer USS Coghlan (DD-606) on 01 Jul 42.
Late in World War II, the Navy began replacing 20 mm Oerlikons with 40 mm Bofors, as the 20 mm was found to be ineffective against Japanese Kamikazes. (However, the Bofors was later determined to be inadequate against suicide attacks prompting Bofors to be replaced in the late 40's and 50's with the rapid fire 3"/50.
USA production of these weapons saw a total of about 39,200 built by the end of the war.
Description
For naval use, these guns are usually water-cooled and assembled in pairs, 1 pair making up a twin mount, 2 pairs a quad mount. The individual gun mechanisms are alike except for the changes necessary to make them right and left guns
The gun is a rapid fire , recoil operated automatic mechanism , with a cyclic rate of fire of 160 rounds per minute It is a three part gun consisting of the MG mechanism , the gun barrel and the sights
The 40•mm Machine Gun Mk 1 :Mod 0 fits Navy twin and quadruple mount only

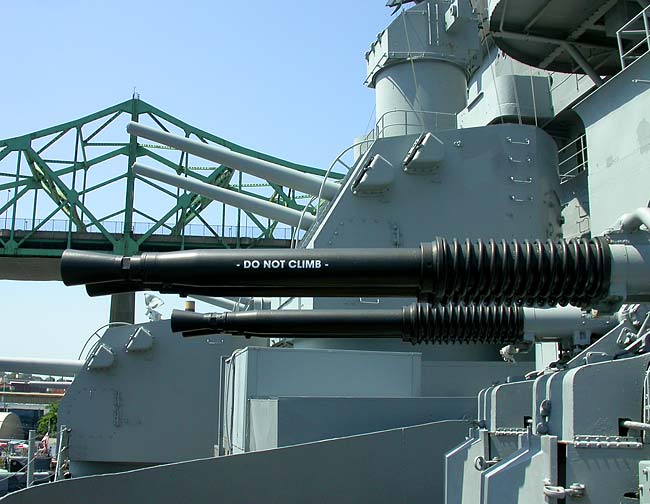

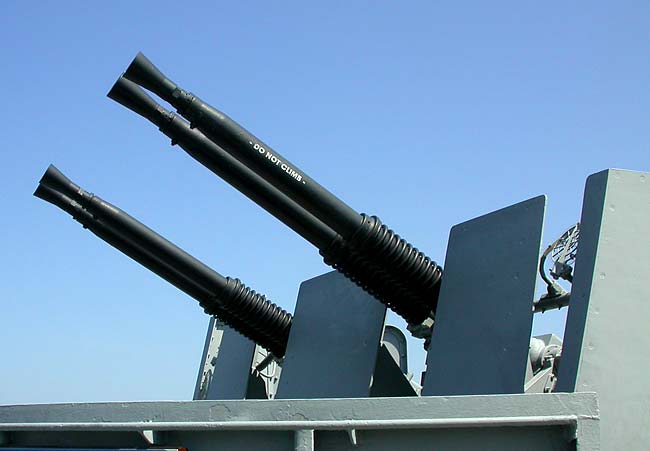

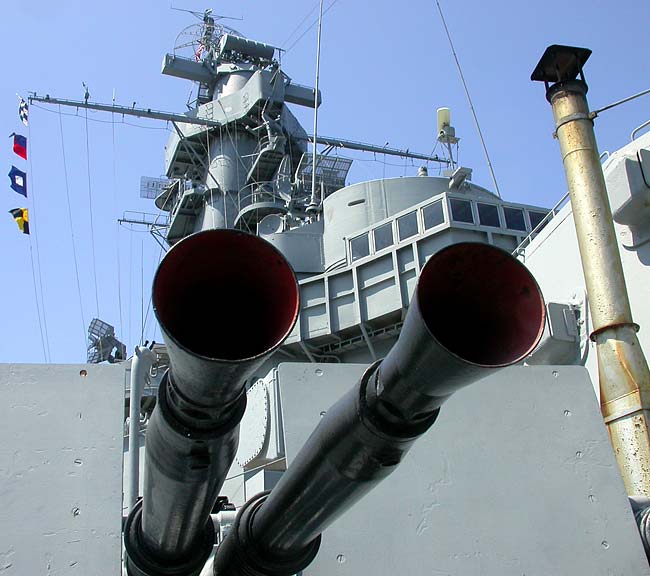

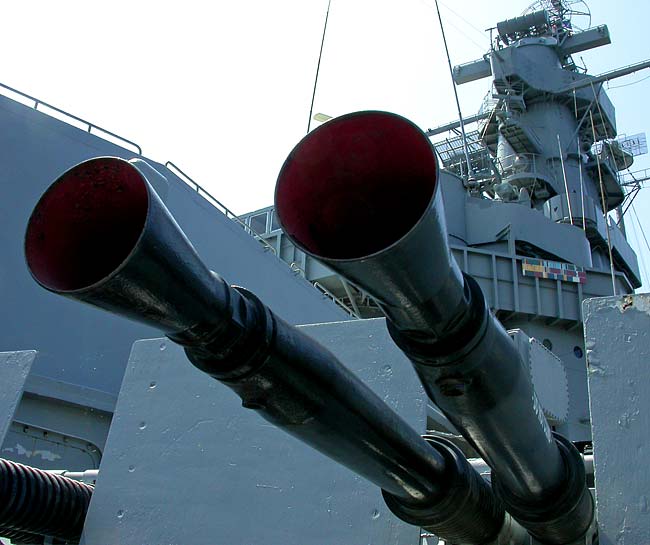

The guns are fitted, to the mount s as matched pairs. An iden¬tical barrel assembly., which includes a 40mm Gun barrel Mk 1 Mod 0 a water jacket and a recoil spring , is used on each gun of the matched pair
The designation for the MG mechanism on the left hand gun of the pair is 40 mm MG Mechanism Mk 1 Mod 0 or 1 and the designation on the right and gun of the pair is 40 mm MG Mechanism Mk 2 Mod 0 or 1 The two MG mechanism are not interchangeable from left to right hand gun
The difference between on the modifications of the 40 mm MG Mechanism Mk 1 is that certain parts are not interchangeable
The same difference exists between modification of the 40 mm MG Mechanism Mk 2
The 40 mm sight Mk 3 Mod 0 is used on the 40 mm twin mount and the 40 mm sight Mk 4 mod 0 is used on the 40 mm quadruple mount
Ammunition is of the fixed type, loaded into clips containing four rounds each. The usual AA projectile is provided with a tracer and a nose-type impact fuze armed by the rotation of the projectile in flight. A complete round weighs about 2.2kg, the projectile about 900 gr tracer is effective for from 7 1/2 to 8 seconds, after which it destroys the projectile by detonating the burster charge. Non-self-destructive AA and AP projectiles are also available. The service charge produces an initial velocity of about 850m per second. The maximum horizontal range obtained before self-destructive action, is about 4500 m without self-destructive action, the range is increased to about 10000 m

The 40-mm gun is a recoil-operated, heavy machine gun designed primarily for AA fire.
Once put in operation and the ramming cycle started, this gun loads and fires without further attention. It can be operated in either fully automatic or single fire. The maximum cyclic rate of automatic fire is about 160 rounds per minute..
The conventional mounts for twins and quads have power-operated elevating and training gear to position the guns as a unit. Power drives may be controlled at the mount by the pointer and trainer, or from the director through an electrical control system. The mounts can also be trained and the guns elevated manually by handwheels.
