La ville de Bordeaux occupe une place importante dans le système militaire allemande depuis juin 1940 . Elle abrite est en effet l’EM de l’ AOK 1  et en même temps la Betasom
Sa défense est assurée par les unités axillaires de la 708 ID composée de troupes Hindoues  d’unités de Flak et de la Kriegmarine


Elle possède aussi toute une suite de Bunkers qui protège les accès de la ville et du port et de La Betasom ce qui ne la met pas à l’ abri d ‘attaque de commandos (Opération Frankton)
Le port de Bordeaux est protégé par 2 écluses parallèles l’une de 22m de large et 146m de long et l’autre de 14m de large pour 136 m de longueur
L’avant port a  la forme d’un trapèze évasé de 100m La profondeur est maintenue avec des dragage à 3.5m
Les bassins à flots sont au nombre de 2 séparés par un chenal de 120m de long pour  25 de large
La base

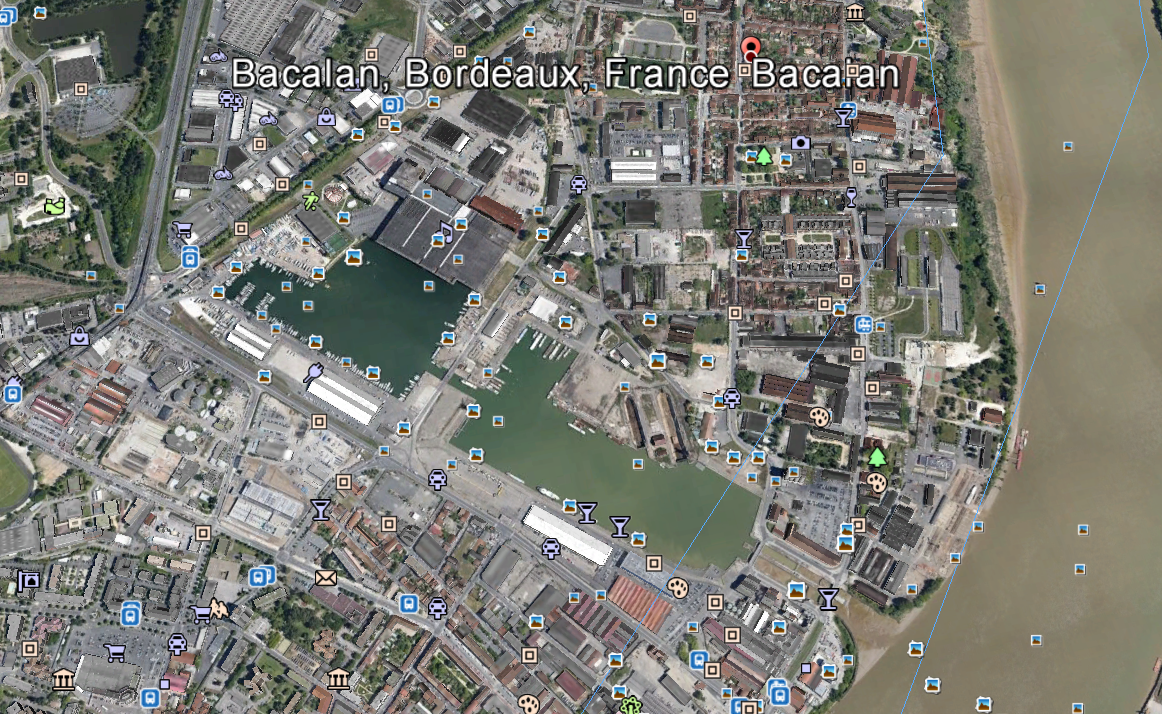

Google

Elle prend place dans le 2e bassin La construction planifiée des  1940 démarre en septembre 1911

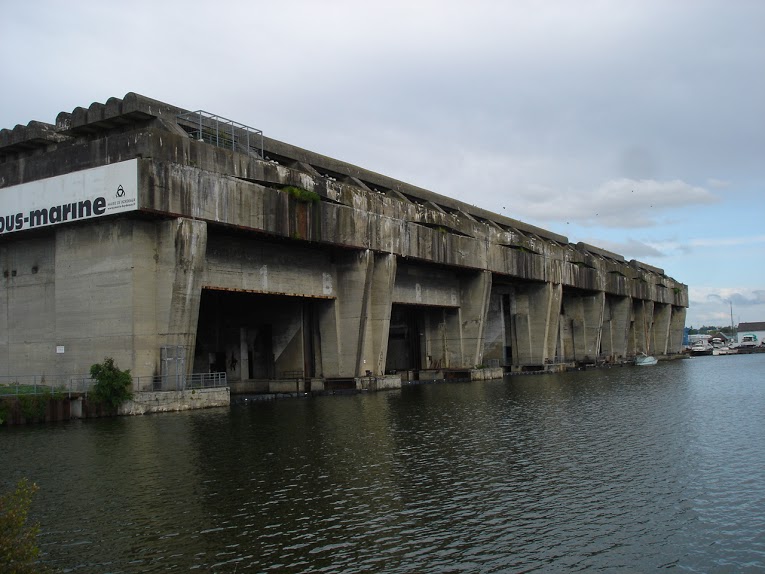

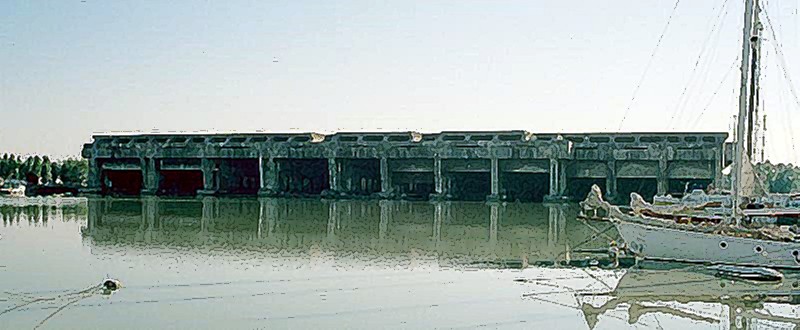

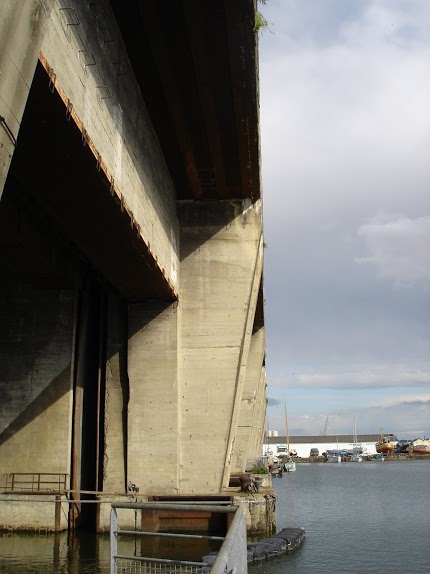

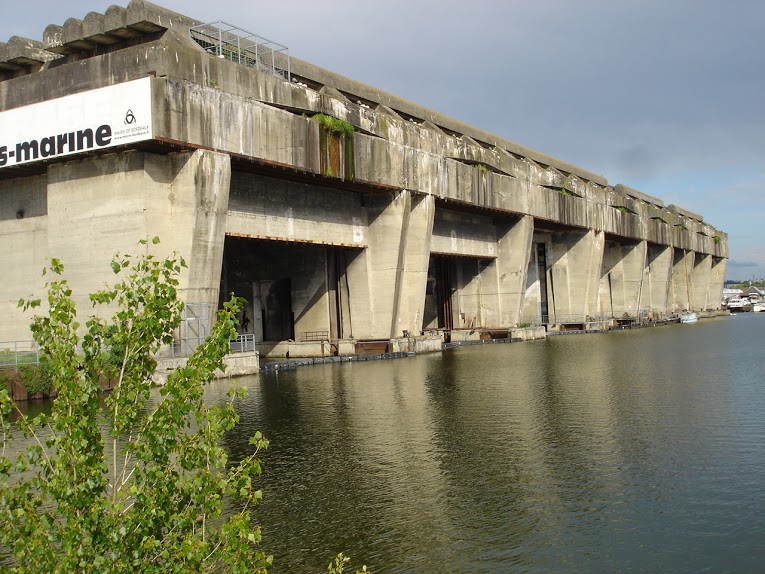

elle se présente comme un U Bunker avec 11 alvéoles destinées à la réparation des sous-marins

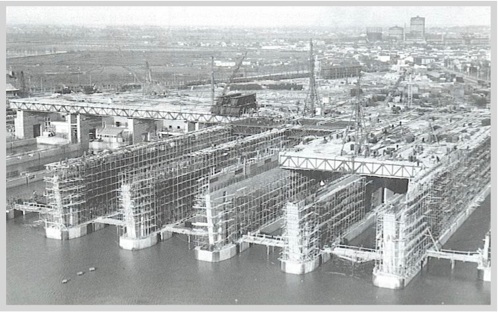

Construction

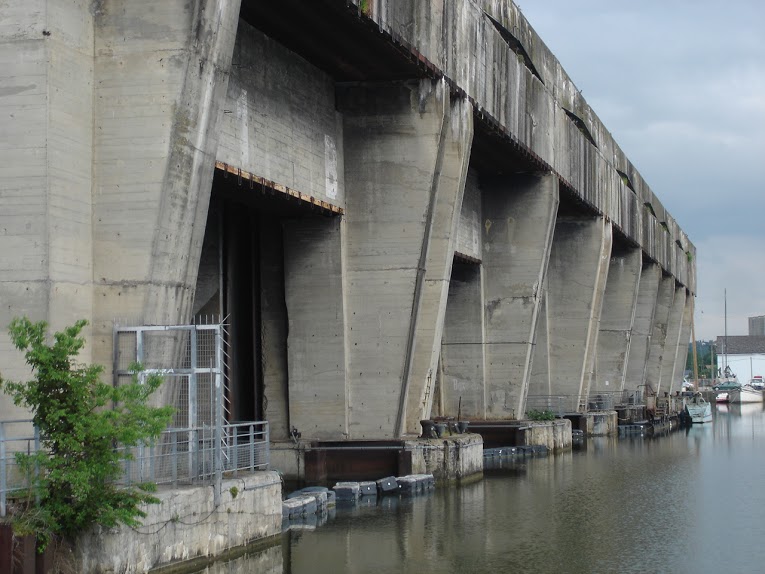

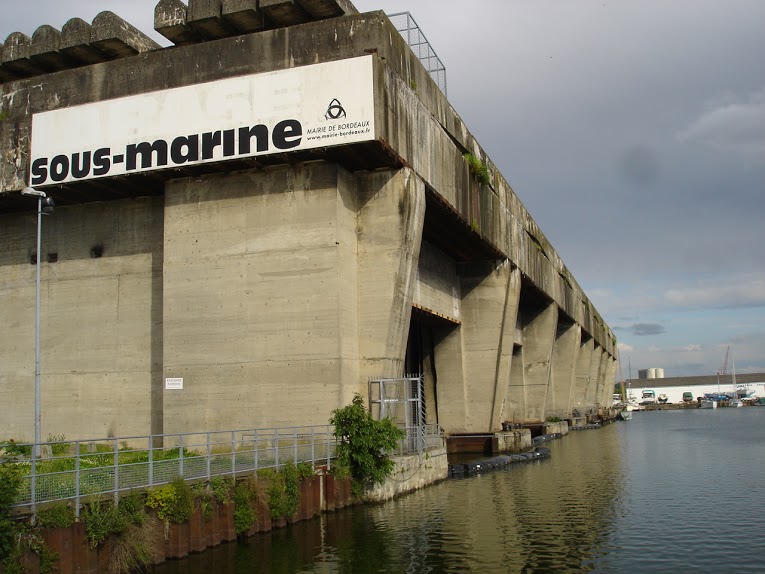

Elle mesure 188 m et accueille 8 alvéoles  de 53 de long et 3 petites alvéoles de  24 m de long

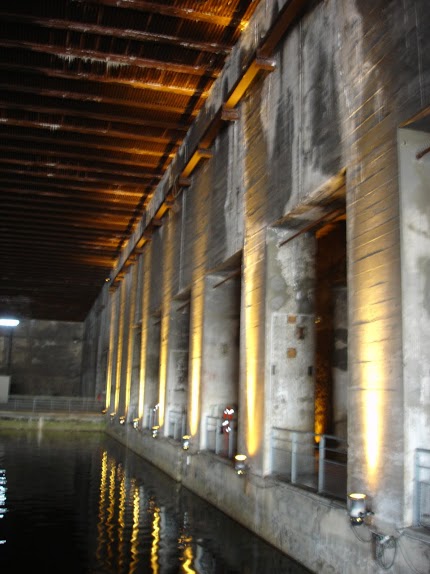

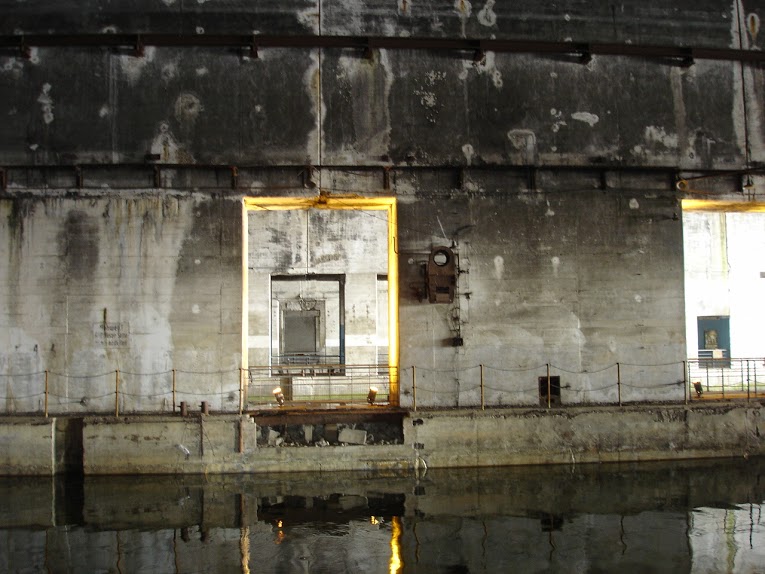

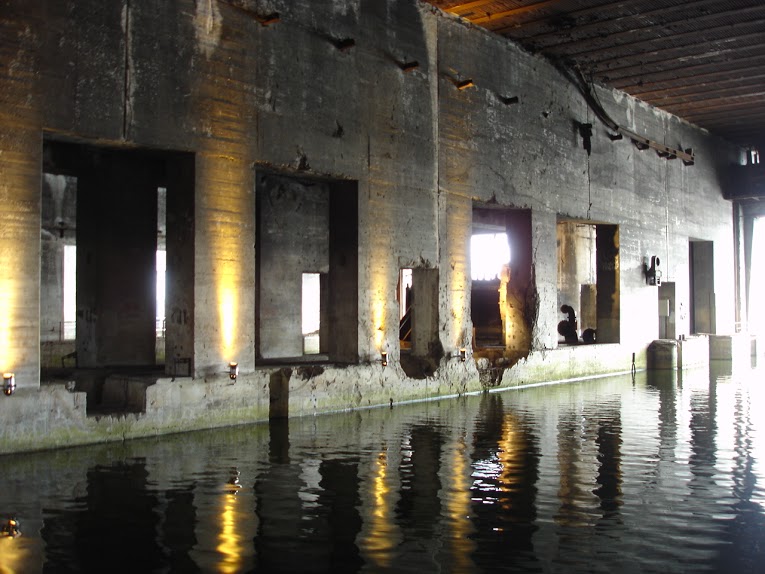

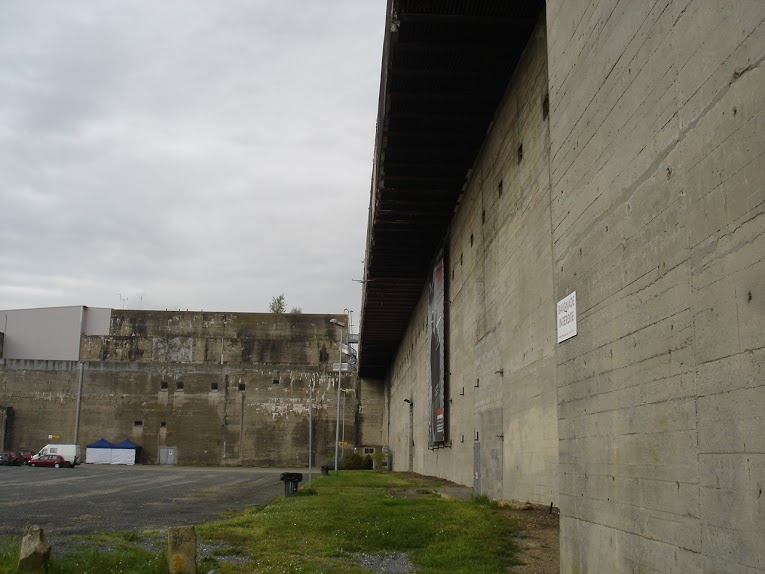

La profondeur totale des alvéoles est de 116m pour la partie grandes alvéoles et 103 m pour les petites Par contre le bâtiment est prolongé sur 229 m par des alvéoles arrières servant d’atelier sur une profondeur de 40m Un couloir avec une voie ferrée traverse le bunker derrière les alvéoles Les  extrémités sont fermés par des portes blindées
Il possède une ventilation une chaufferie

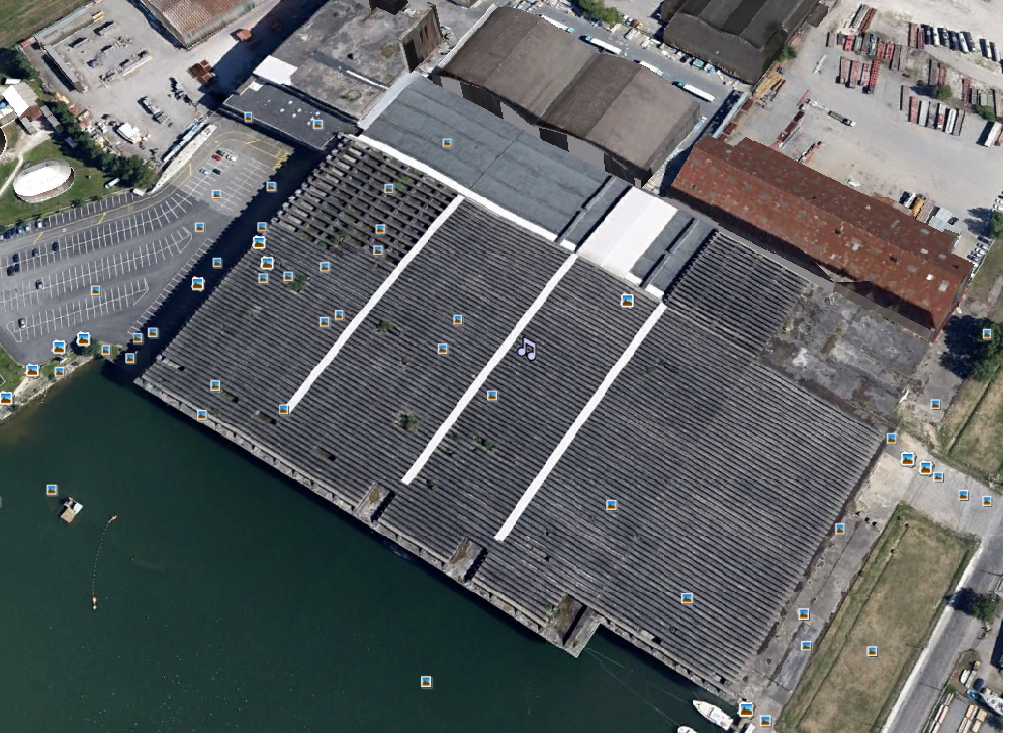

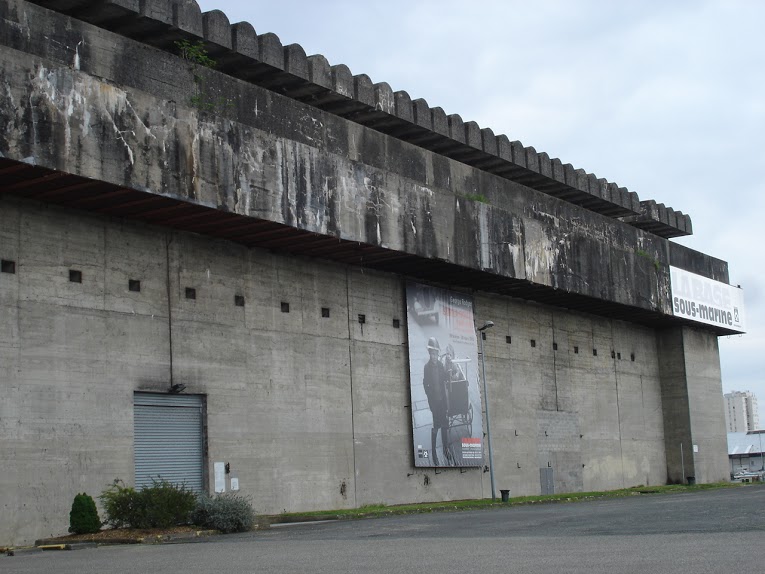

La superficie totale du bâtiment fait 41000m2 pour une surface utile de 21000m2  La hauteur varie de 13 à 15 m

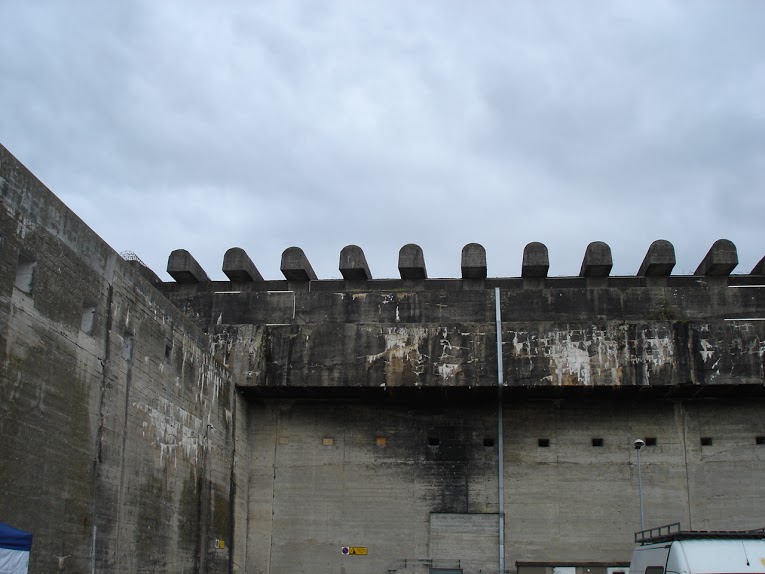

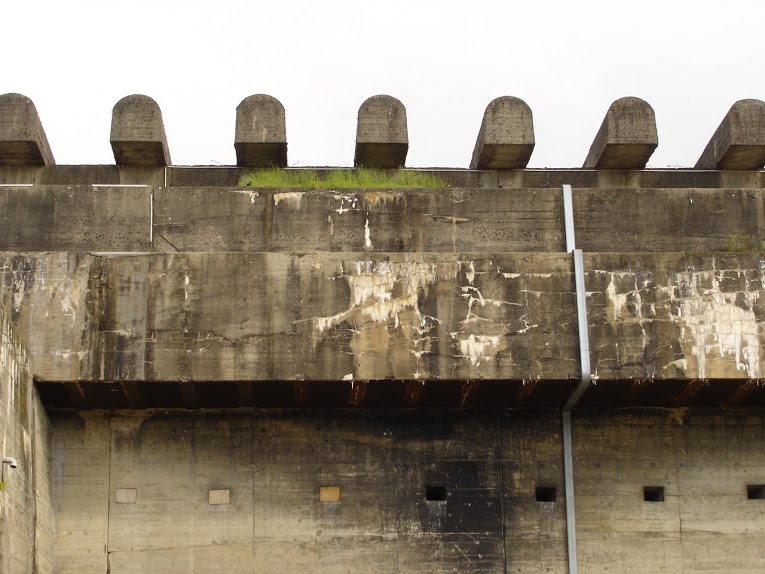

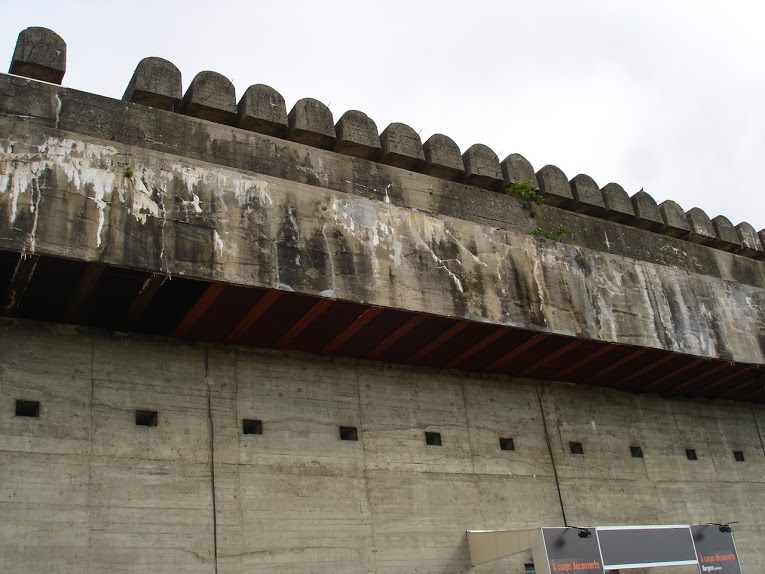

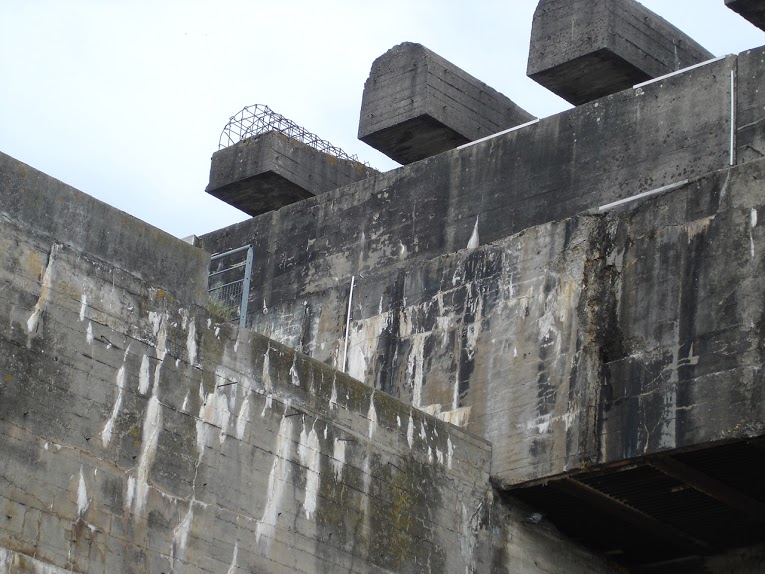

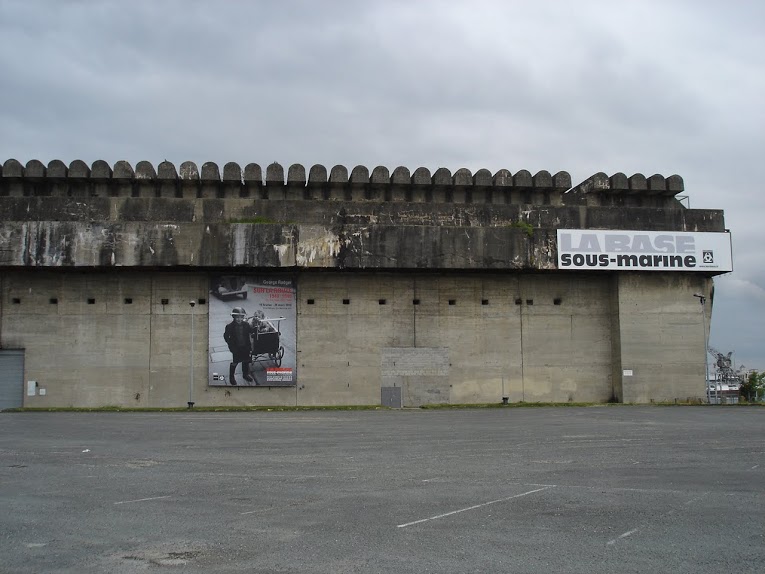

L’épaisseur du plafond sans les para bombes est de 5.6m  .Si on ajoute cette protection on arrive à une épaisseur de 9 m au total

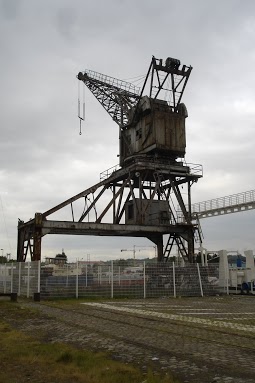

L’intérieur offre 20 postes d’accostage équipés de grues  électriques de 2/4 et 3/6 tonnes sont compter des ponts roulants  de 1 à 10 tonnes
Description

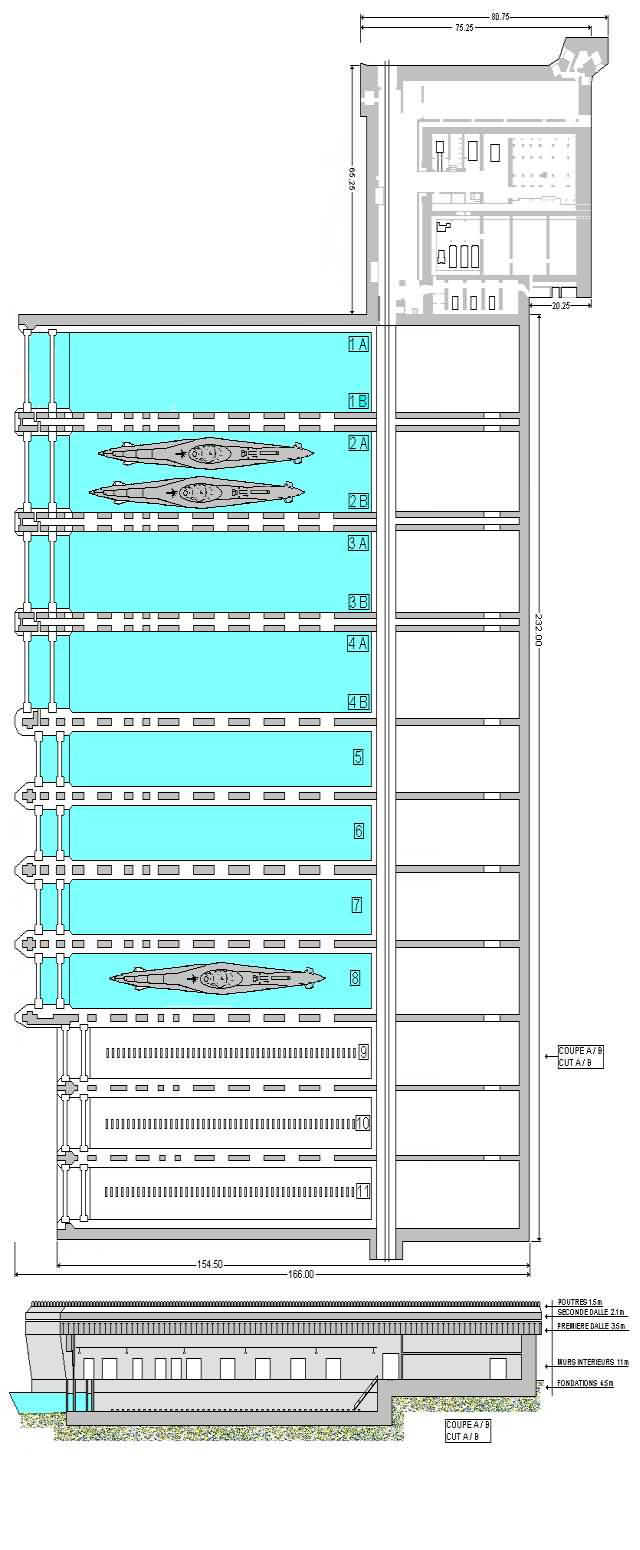

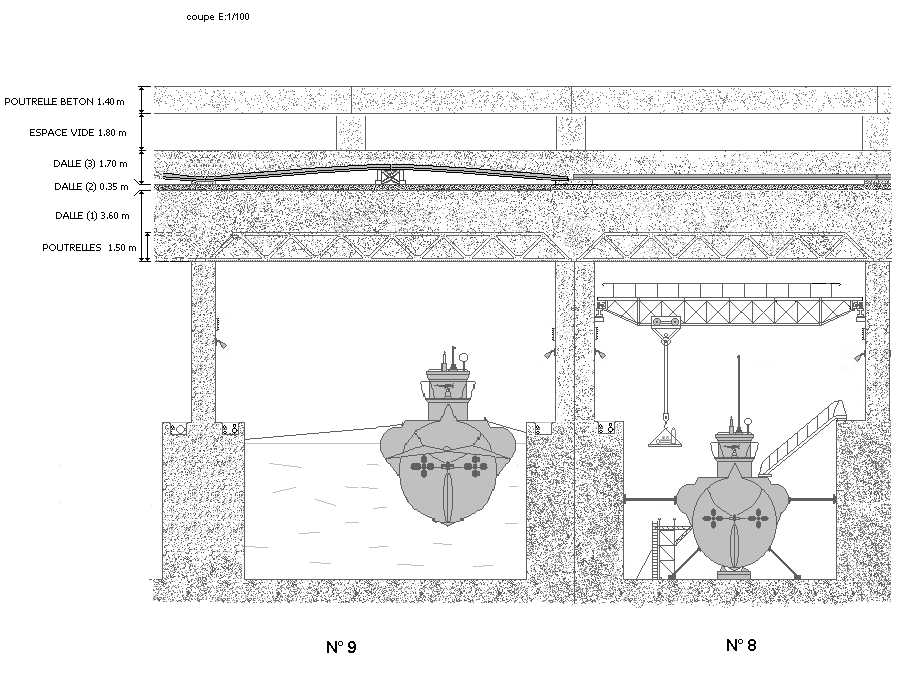

Dessins tirés de ce site

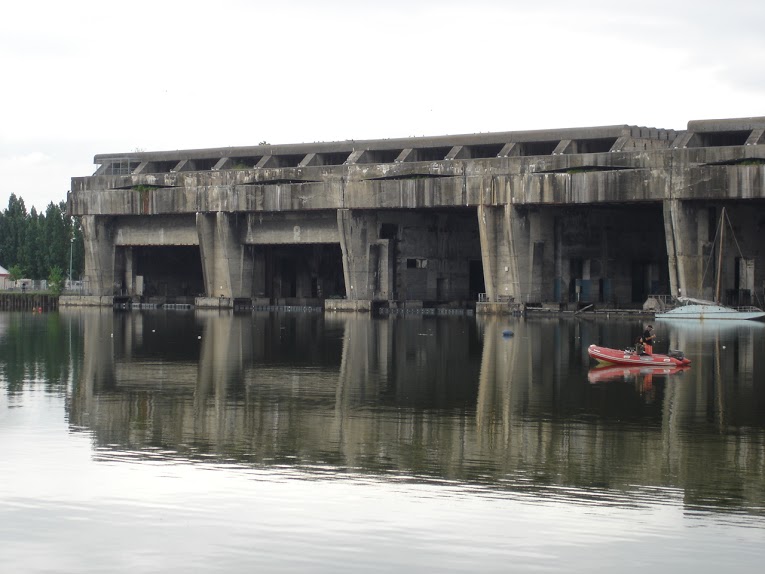

 Alvéoles 1 à 4  106,2 M  x 20 M      2 sous marins  par alvéole
Alvéoles 5 à 8   103,9 M x  13,5 M 1 sous-marin par alvéole
Alvéoles 9 à 11 96 M x 12,5 M  1 sous-marin par alvéole
Les  alvéoles  5 à 11 pouvaient être asséchées


Dessins tirés de ce site

Le tout  possède un système électrique de secours avec des Diesels alternateurs qui pallient à des pannes électriques (4 Générateurs MAN de 350 cv  )
Les torpilles sont entreposées hors de l'U-Bunker

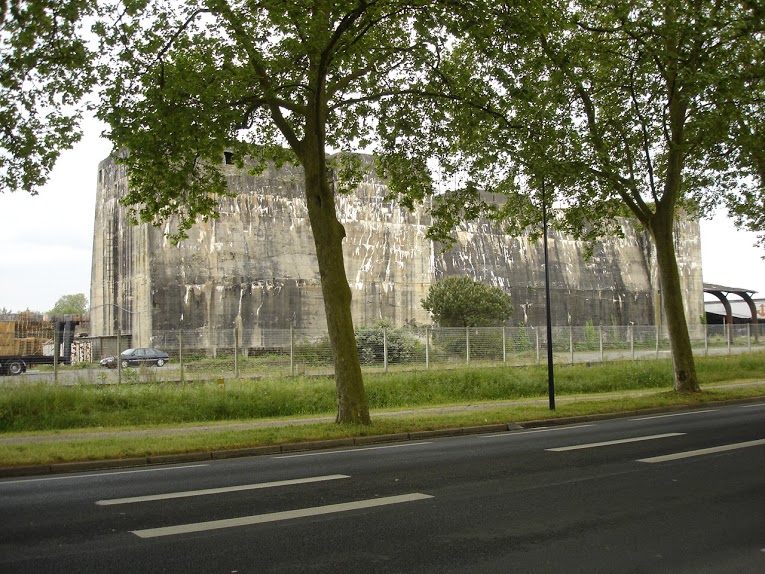

Au Nord-Ouest d’un Bunker  (80mx 38 pour une auteur de 15m ) abrite des cuves à mazout  de 4 millions de litres
En octobre 1942 la base accueille la 12e U flottille du Kapitan Korvette Scholtz qui dépend de la Betasom du Capitaine de Corvette Grozzi


Betasom

La défense anti aérienne de la base et de la ville est assurée par le 45e Régiment de Flak qui possède sur place des 196e et 261e Schwere Flak Abteilung  mettant en œuvre 3 batteries de Flak 18 ( soit 12 pièces de 88mm) et 2 batteries de Flak 30 ( soit 24 canons quadruple de 20 mm
