Le COBRA ( Radar Contre Batterie ) Draguignan 2009
English Translation
Le système COBRA
Lancé par la France, la Grande-Bretagne et l’Allemagne en 1998, le radar "Cobra" ( contre batterie ) équiper l’artillerie de campagne d’un radar de contrebatterie.
Il a était construit par EURO-ART Advanced Radar Technology Gmbh situé à Munich en Allemagne, regroupant ) Lockheed-Martin (Etats-Unis). THALES Airdefence (France) EADS Deutchland Gmbh THALES Décence Ltd (Royaume-Uni)
29 radars ont été commandés en 1998
 |
 |
 |
| 19° Bde Artillerie |
BART(actuel) |
3° Bde Artillerie |
France : 10 unités ( 2 régiments LRM de la Brigade d’Artillerie)
Allemagne : 12 unités dont 2 vendus à la Turquie.
Royaume-Uni : 7 unités.
Ses missions
La localisation rapide et précise des moyens de tir sol-sol adverses (mortiers, canons, lance-roquettes) à des fins de renseignement ou de contre-batterie.(40batteries à 40 kms en 2 minutes )
L’aide au réglage des tirs amis.
Les trois nations utilisatrices de ce système se dotent ainsi des moyens qui leur permettront d’être en mesure de déclencher des ripostes précises et immédiates en cas d’agression.
Le système radar Cobra offre aux forces armées d’importantes capacités opérationnelles en présence du feu de l’ennemi. C’est un système de contre batterie est très mobile et répond à toutes les exigences de l’OTAN.
C’est un système compact nécessitant un équipage réduit intégrant un poste opérateur protégé contre le feu et les éclats d’artillerie transportable sur un véhicule à roue tout terrain de la classe 10 Tonnes.(
La protection du système Cobra est assurée par
une capacité de détection longue portée de la menace
un temps d’émission très court
une agilité de fréquence large bande
des moyens de contre-mesures électroniques intégrés

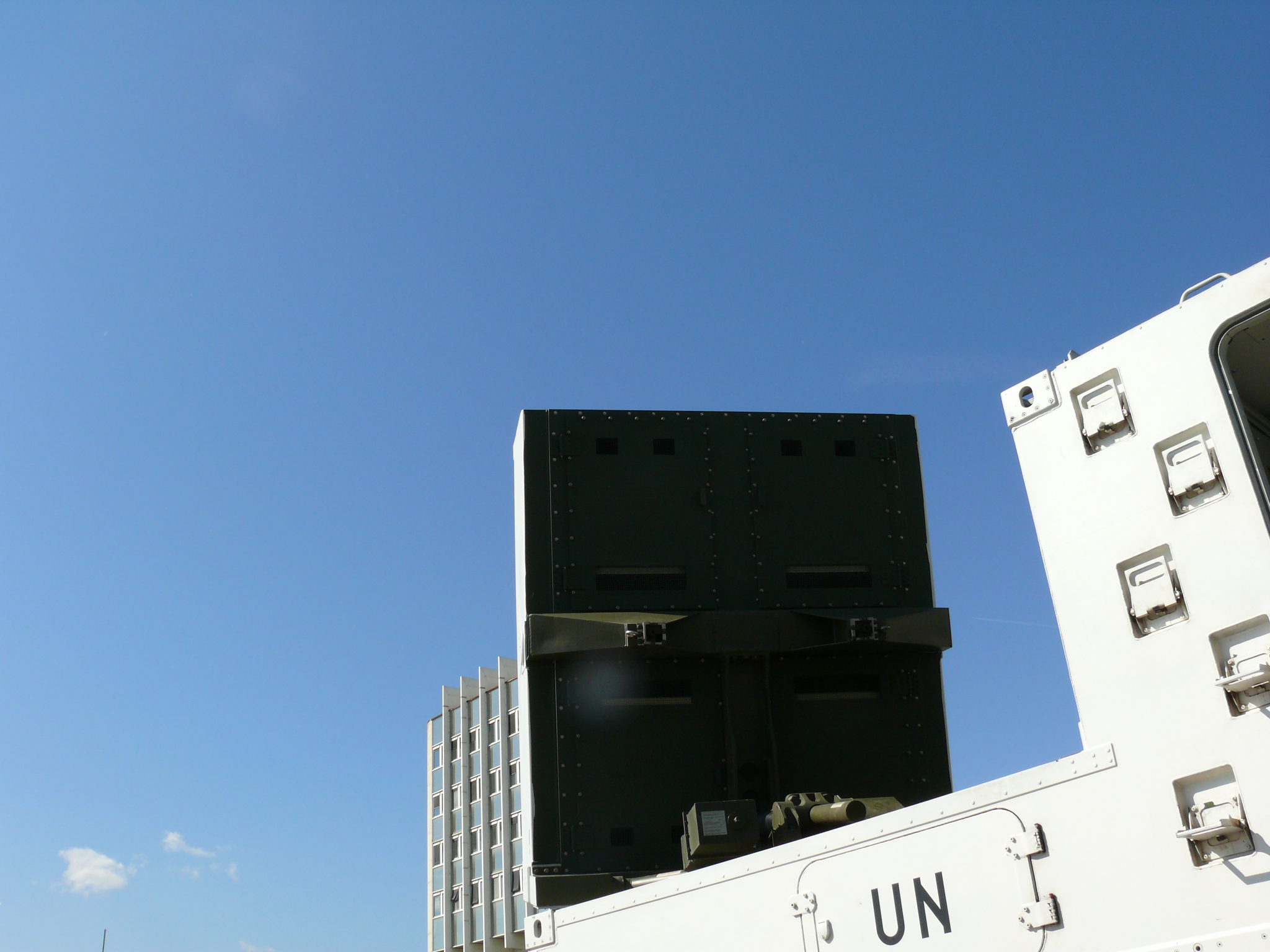

L’antenne mobile assure un haut niveau de fiabilité et de disponibilité opérationnelle du plus une précision de poursuite, combinée à une capacité de pointage automatique,
Cela permet au Cobra de localiser très précisément les batteries sol-sol adverses qu’elles soient composées de canon, de mortiers ou de lance roquettes multiples et de calculer le point d’impact avec un haut niveau de fiabilité. La localisation des moyens de tir sol-sol adverse est calculée à partir des obus tirés qui sont détectés par le radar puis pistés.
Description
Le Cobra se compose :

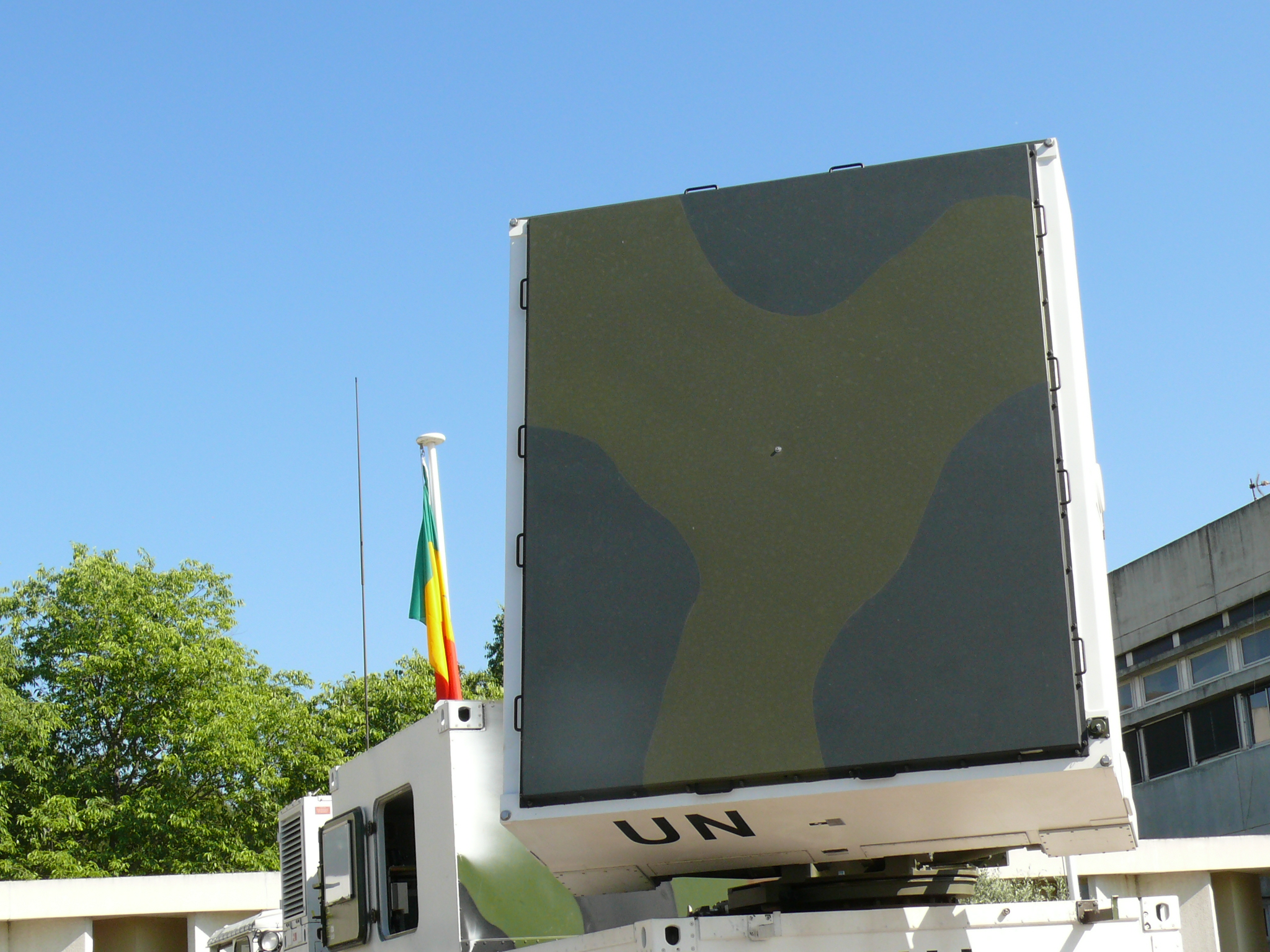

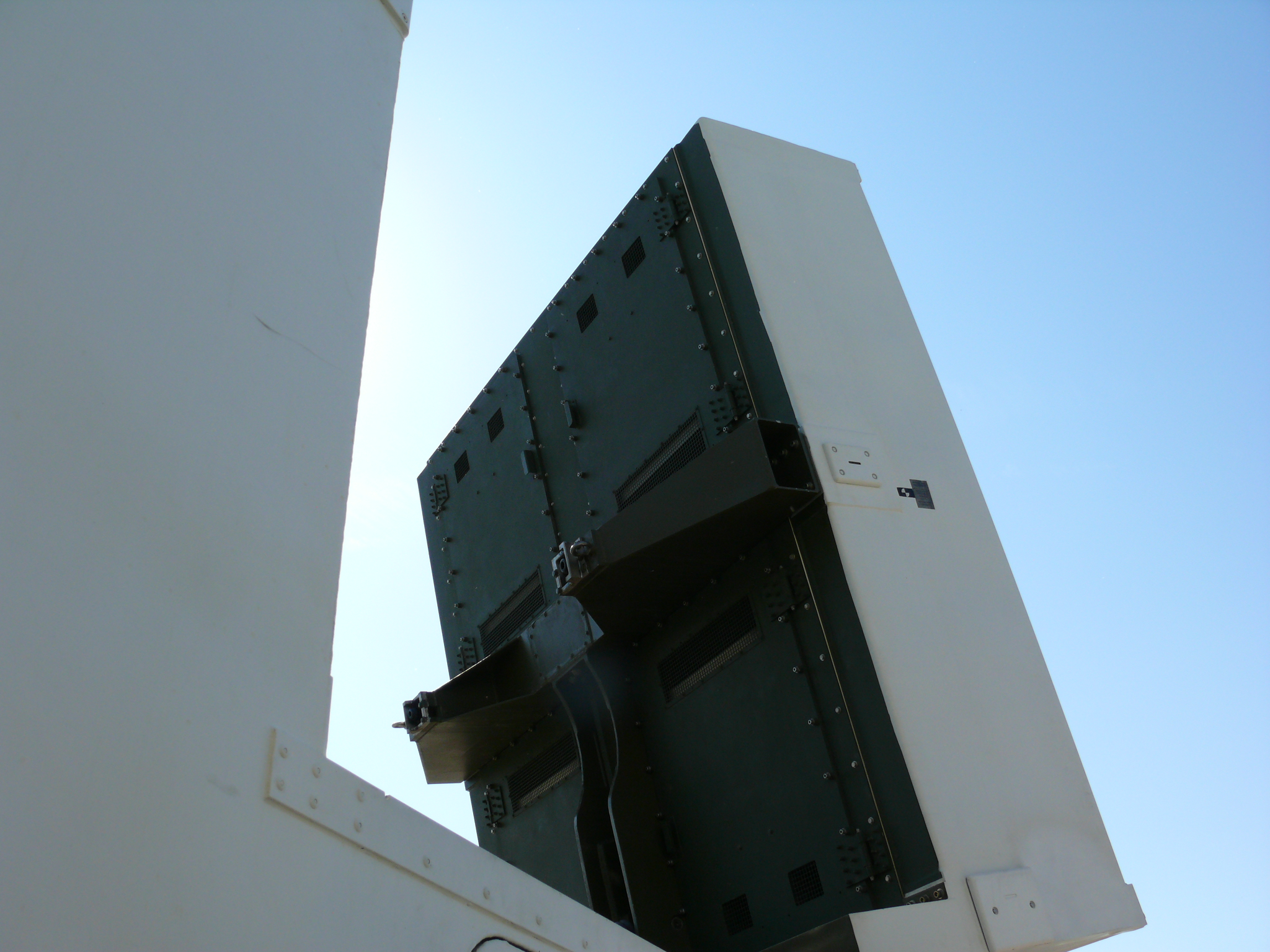

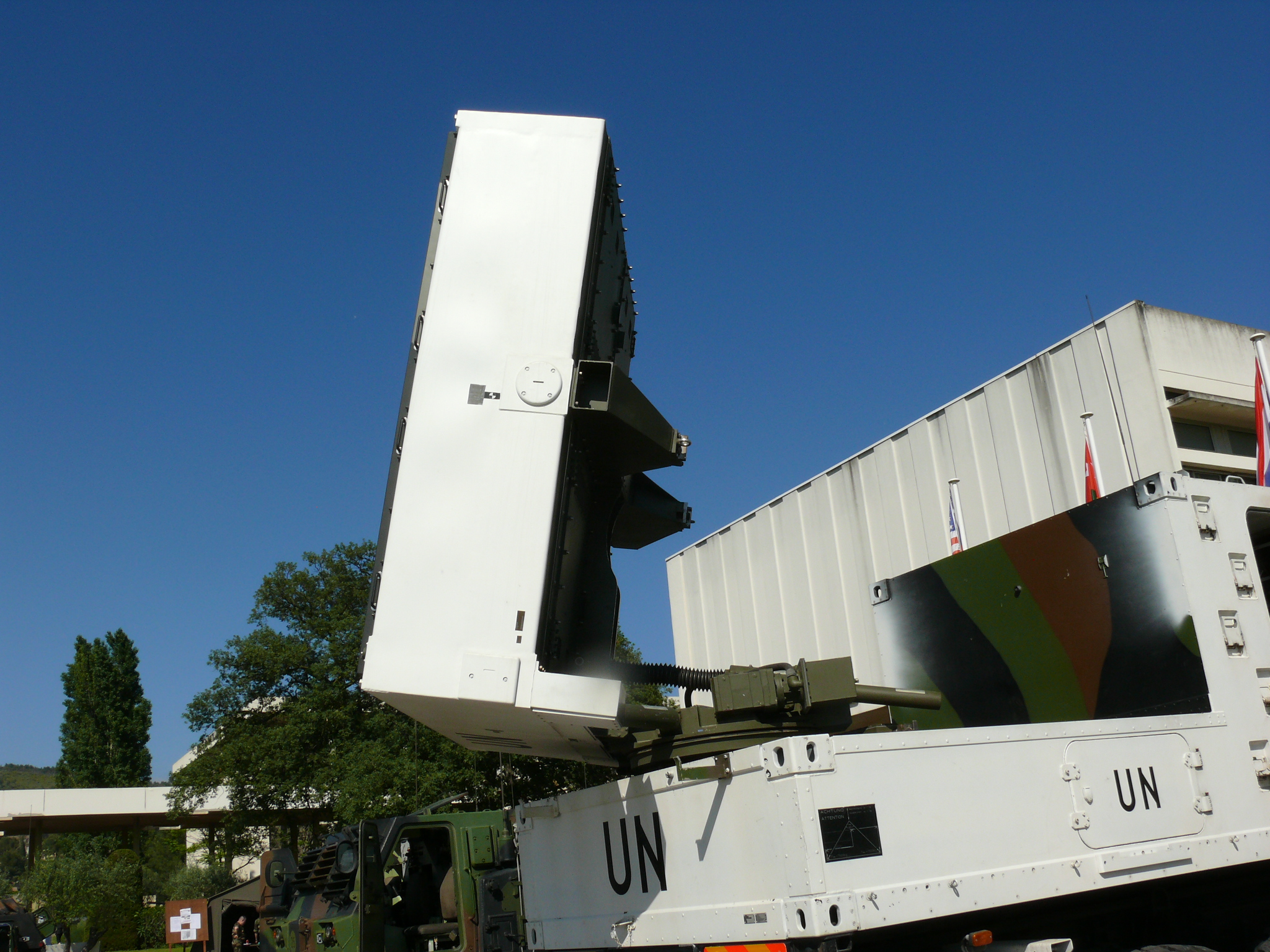

d’une antenne active bande C composé de plusieurs milliers de modules émission/réception à état solide
d’un shelter incluant l’antenne et accueillant le chef de section et un opérateur. Le shelter possède une protection balistique contre les éclats d’artillerie du champ de bataille ;
d’un groupe électrogène (COBRA peut aussi se brancher sur le réseau public).
COBRA est relié automatiquement aux systèmes de commandement et de communication (via PR4G et ATLAS).

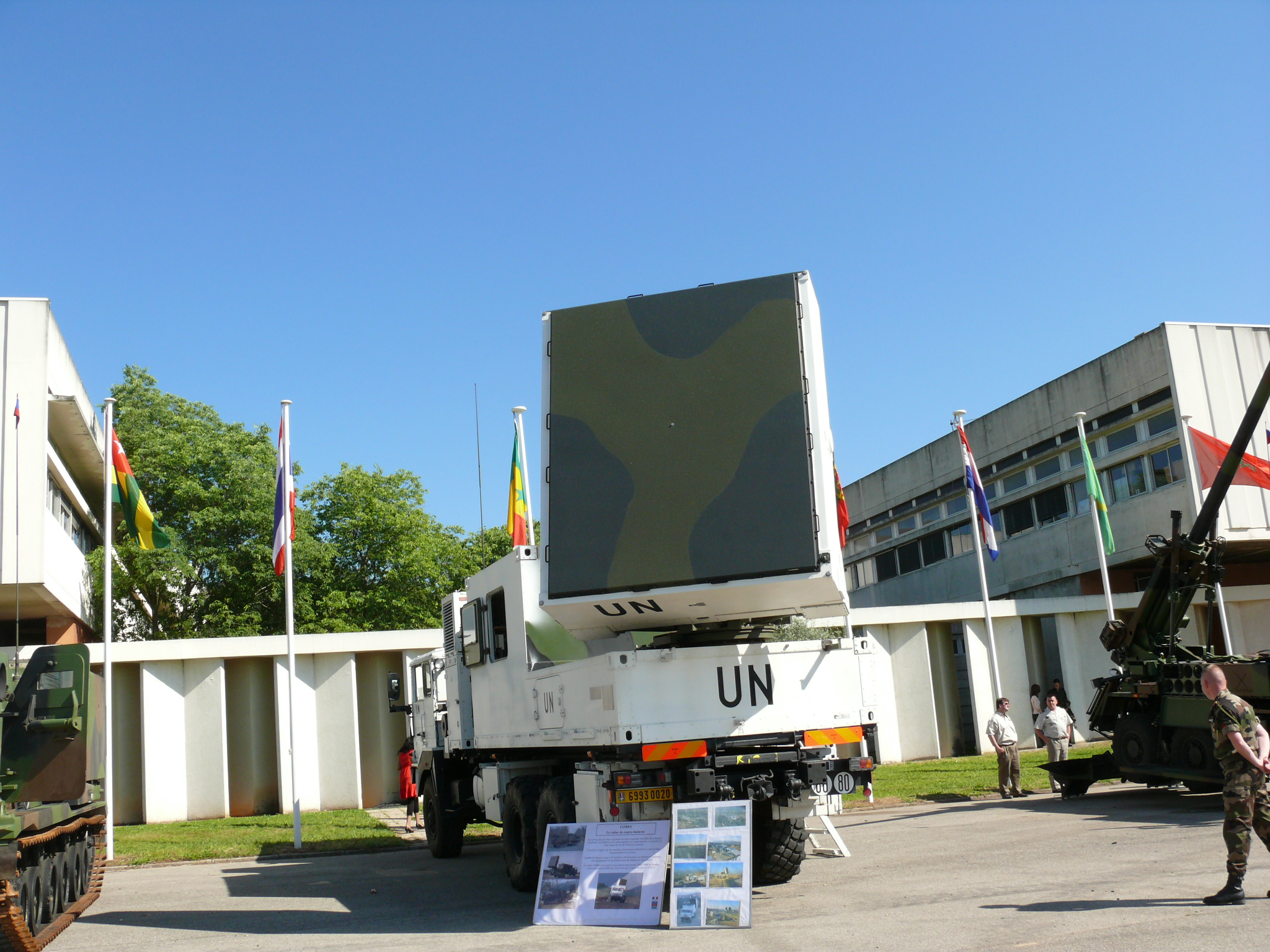

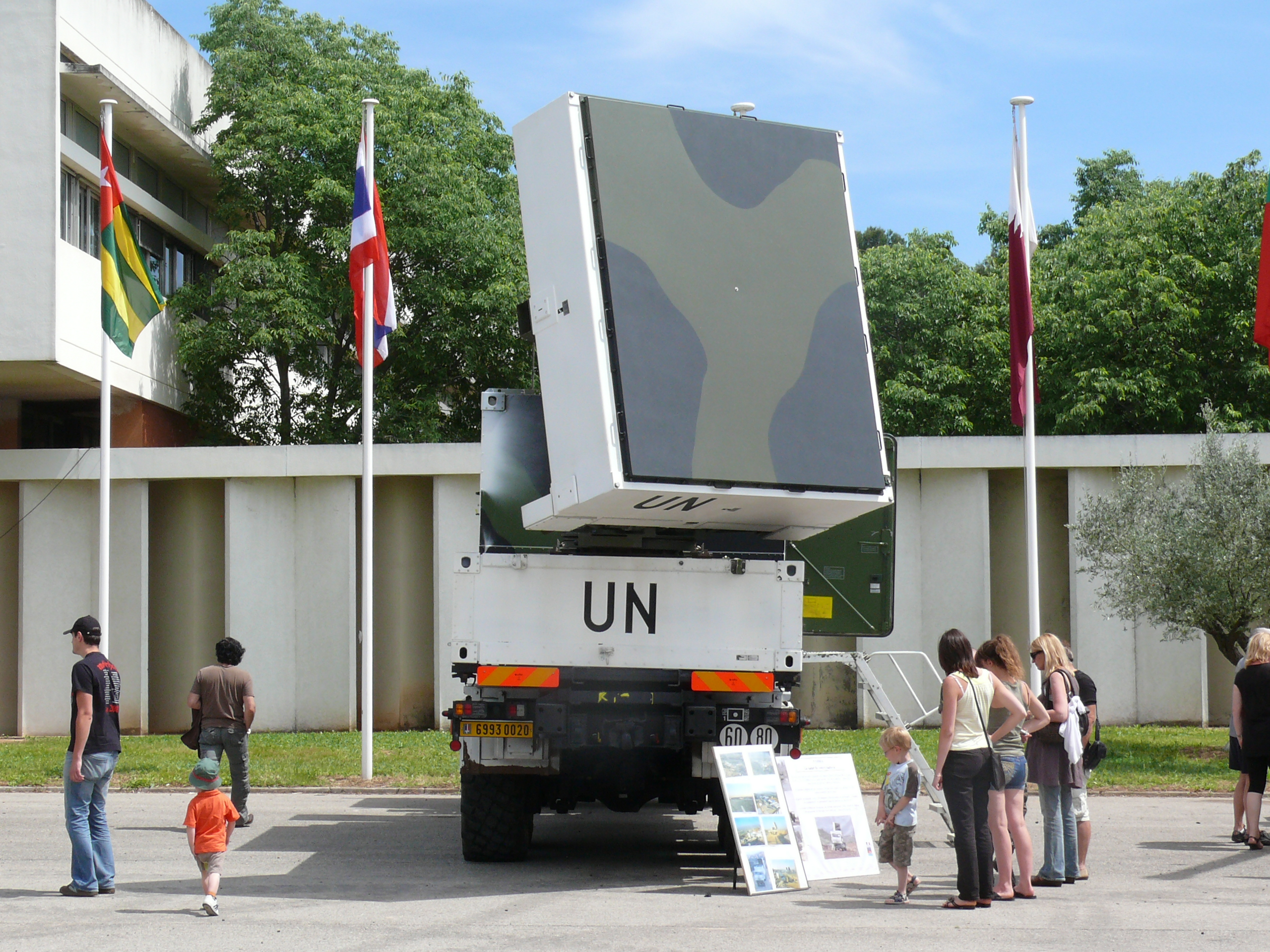

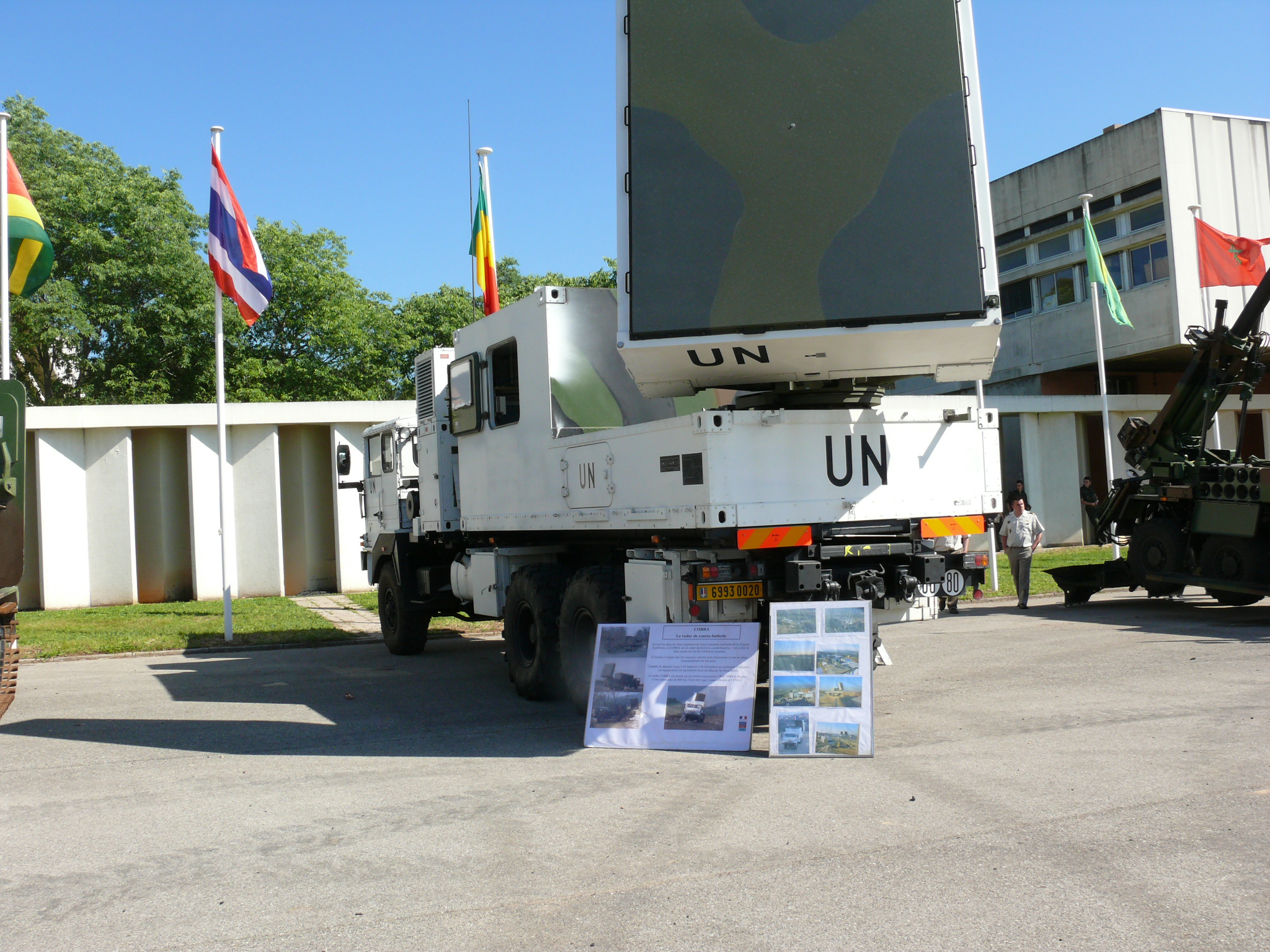

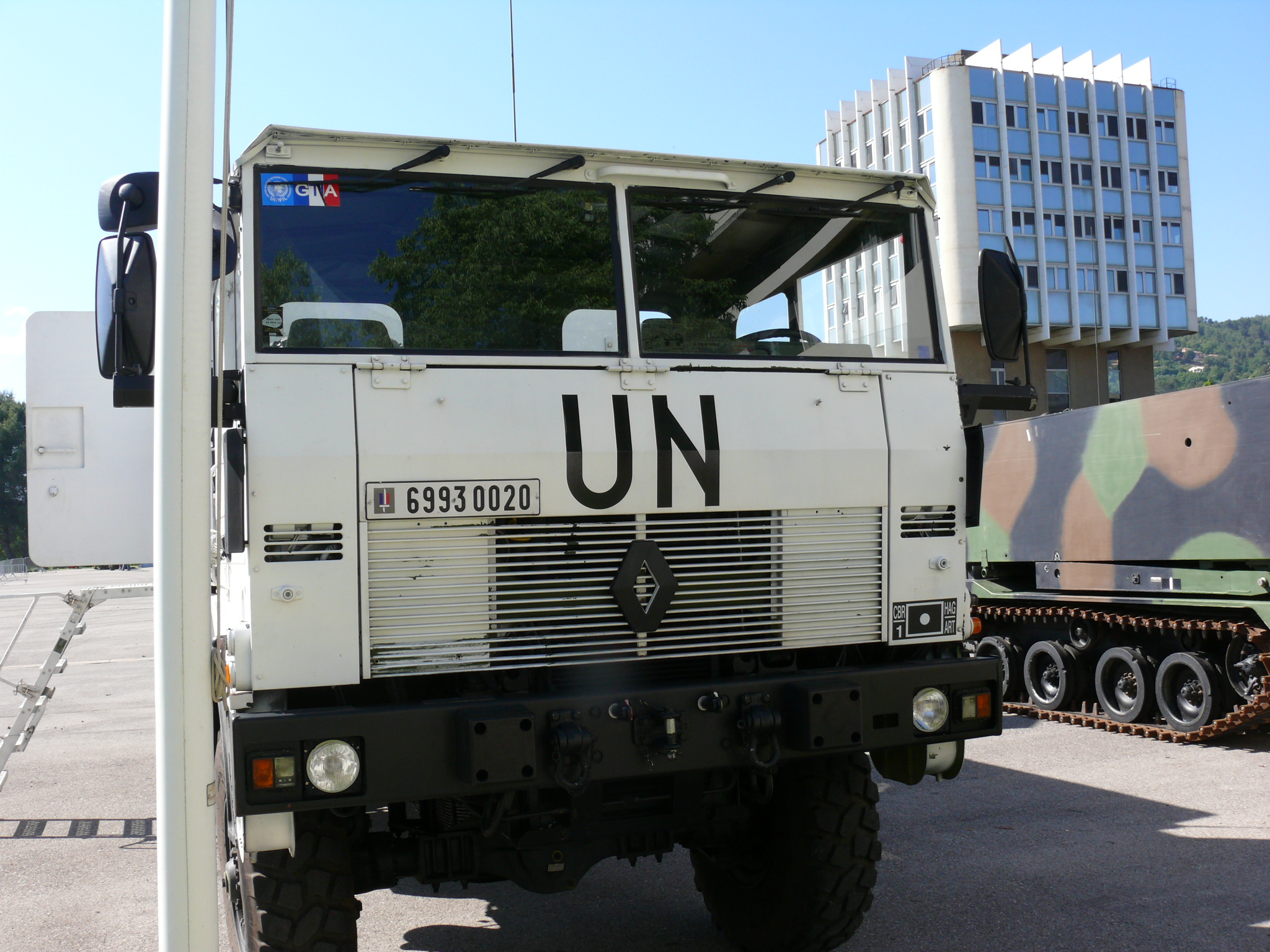

Le tout est installé sur un véhicule de classe 10 t aéro-transportable. (TRM 10 000 pour la France autonomie 800 kms)
COBRA system
France, United Kingdom and Germany launched the Cobra program in 1998 with a view to equipping field artillery with a counter-battery radar. He was built by EURO-ART consortium (Advanced Radar Technology) Gmbh located in Munich in Germany a consortium of the following companies THALES Air defence (France), EADS Deutschland GmbH (Germany) THALES Defence Ltd (United Kingdom) Lockheed-Martin (USA)
29 radars were ordered to the Euro-Art consortium in 1998 which was divided as follows between the participating nations:
|
|
|
| 19° Bde Artillery ( Past) |
BART ( Now) |
3° Bde Artillerie (past) |
France: 10 units (in the 2 MRLS Regiments of the Artillery brigade)
Germany: 12 units 2 sold to Turkey
United Kingdom: 7 units.
Missions
Cobra tasks can be summarised as:
Rapid and accurate location of enemy surface-to-surface weapon delivery systems (mortars, guns, rocket launchers) to complete the intelligence picture or for counter-battery purposes.
Assistance in adjusting friendly fire. (detection of 40 batteries at 40 kms)
The three nations cooperating to produce the system are thereby equipping themselves with the means to deliver accurate and immediate return fire if attacked.
Cobra radar system offers armed forces a major operational capability when under enemy fire. It is a highly mobile counter-battery system that meets all NATO requirements. It is a compact system requiring only a small operating team wich includes an operator station protected from artillery fire and shrapnel,transported by 10-tonne class wheeled all-terrain vehicle. For France TRM 10 000
Protection for the Cobra system is provided by:
An ability to detect the threat at long range,
Very short transmission time,
Broad band frequency agility,
Built-in electronic countermeasures.
The system’s movable antenna ensures a high degree of system reliability and operational availability. High tracking accuracy, coupled with an automatic pointing capability, enables the Cobra system to precisely locate enemy ground-to-ground batteries whether they consist of guns, mortars or multiple rocket launchers, and to calculate the impact point with a high level of reliability The location of enemy fire units is calculated by tracking the munitions fired when detected by the radar.
Description
The Cobra counter-battery radar is:
An active C band antenna consisting of several thousand active solid state transmit-receive modules;
A shelter including the antenna with accommodation for the section leader and an operator. The shelter has ballistic protection against battlefield artillery shrapnel;
An electrical generator (COBRA can also be powered from the public mains supply).
COBRA is automatically linked to command and communication systems (via PR4G and ATLAS).
All is mounted on a 10 tonne class vehicle (TRM 10 000 for France Range 800kms ) It is air-transportable..
