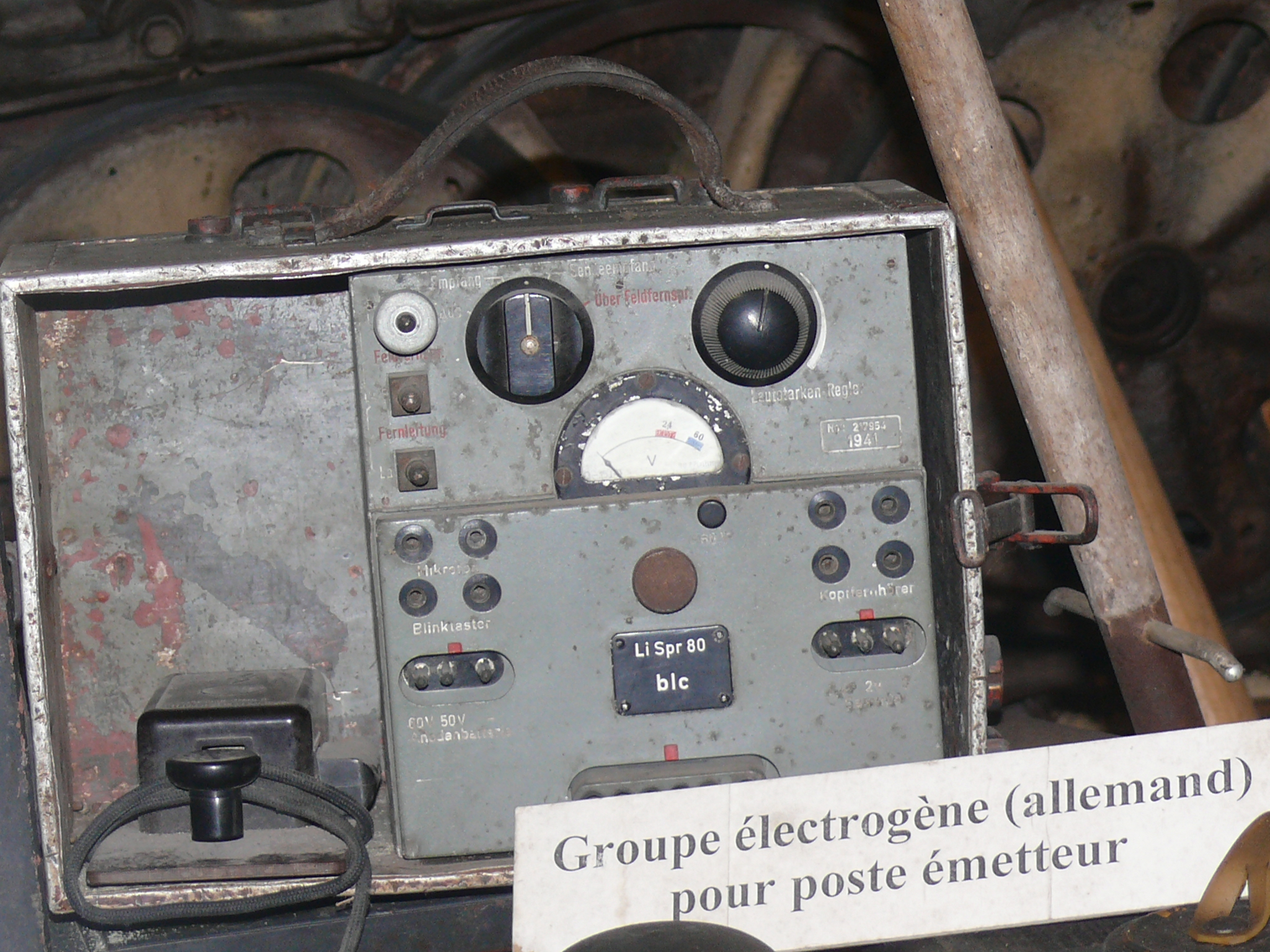

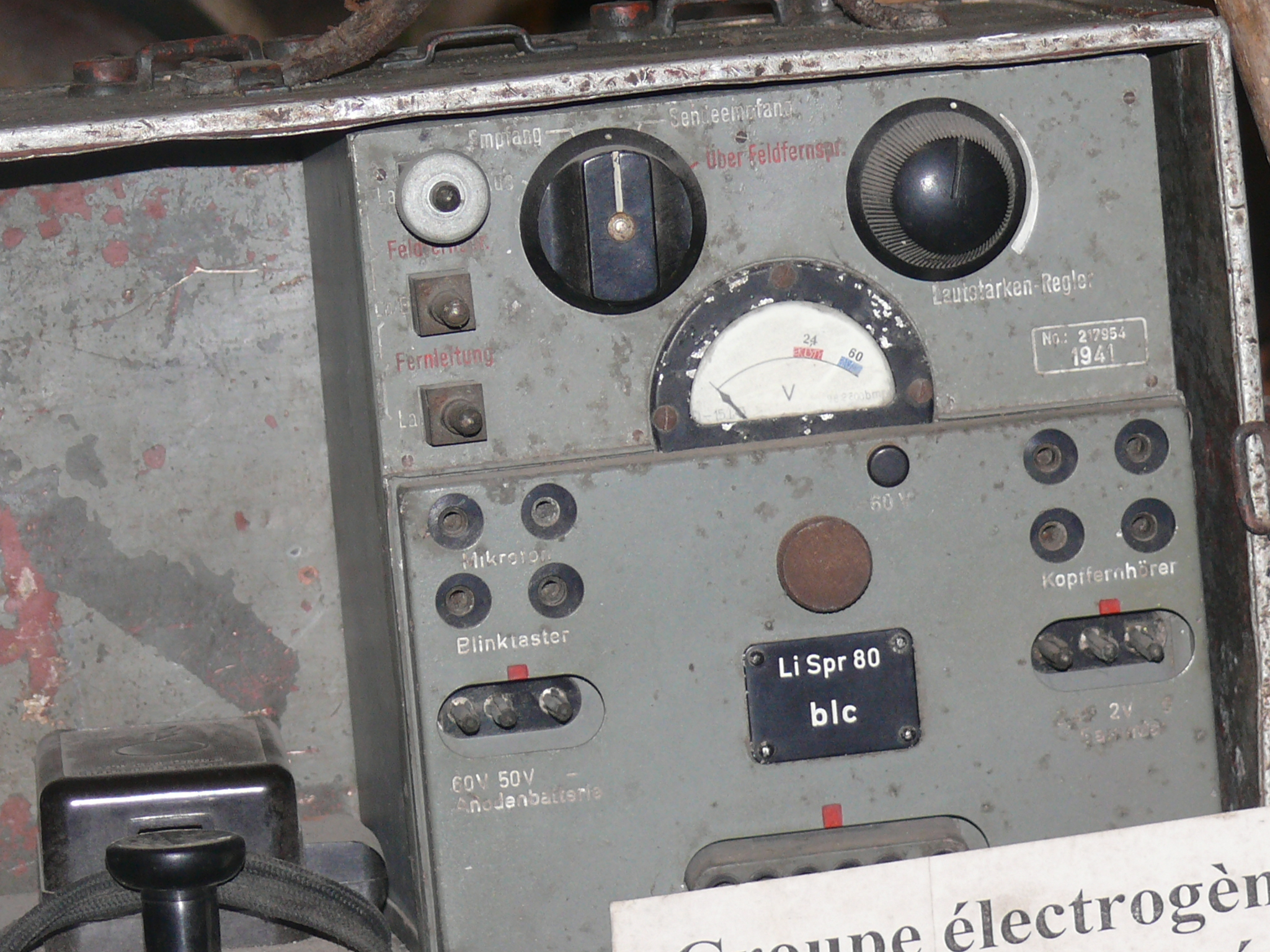

2eGM Heer Radio Liaison Optique Li Spr 80 is Lichtsprechgerät 80-80, Viervill

Internet

Le signal est transmis via une lampe de 5 watts avec une lentille de 80 mm pour l'émetteur et le récepteur.
Il s'agit d'un équipement de communication audio bidirectionnel.
Le signal est transféré sur un faisceau lumineux d'une ampoule de 5 watts.
Le faisceau lumineux est modulé avec un modulateur de phase lumineuse.
Le faisceau lumineux est modulé en AM avec un prisme mobile.
La position de ce prisme est manipulée par l'amplificateur audio de l'émetteur.
Un filtre rouge ou IR peut être inséré dans le faisceau.
Le récepteur et l'émetteur ont chacun une lentille.
Le détecteur de lumière est placé à 250 mm derrière la lentille du récepteur.
Le diamètre du détecteur de lumière est inférieur à 1 mm,
la direction de l'unité est donc très importante.
Le diamètre du faisceau lumineux n'est que de 1,4 mètre à 250 mètres de la lentille de l'émetteur.
Cela donnera un diamètre de 7 mètres à 1 km.
Un tube RV2P800 est connecté directement au détecteur de lumière en tant que préamplificateur.
Le diamètre de l'objectif du récepteur et de l'émetteur est de 80 mm.
Modulation de la lumière se fait via un prisme mobile. Enregistrement via microphone à charbon ou ligne téléphonique A/B et bouton clignotant.

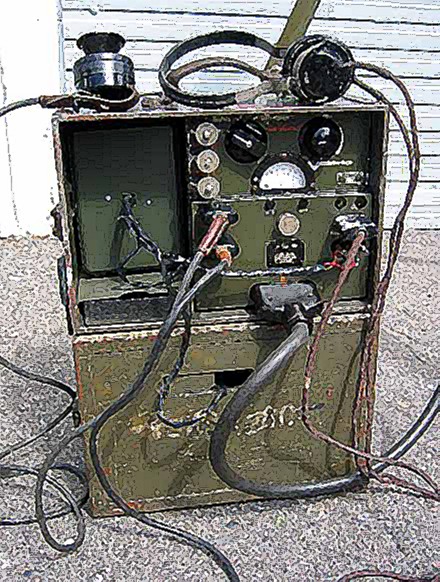

Filtre commutable rouge ou infrarouge connu. Réception via une cellule Thalofide, l'amplification est assurée par le 5ème tube du bloc optique. L'appareil se compose de l'unité optique et de l'amplificateur (émetteur/récepteur) qui sont connectés au moyen de plusieurs prises. Portée 2 - 4 km selon le fil
