Mine 1942 Flaschen-Eismine (Flasch.Eis.Mi)

Mine 1942 Flaschen-Eismine (Flasch.Eis.Mi) Type  Zuendzuebertragung zu zuendende Eismine

English Translation


Historique Voir ICI
History Click HERE



Voir ce Site

Cette mine est une mine spéciale. Elle n’est  une mine anti personnel ni char c’est une mine prévu pour le dynamitage des surfaces gelées formant ainsi une zone glace brisée, infranchissable Indirectement c’est une mine non létale car elle empêche le passage d’hommes et de matériel
Elle peut être utilisée sur des surfaces glacées  d’une épaisseur allant de 4cm à 10 cm  pour des troupes  à pied et supérieure à 20 cm pour des engins motorises
Il faut ajouter à l’épaisseur de la glace en moyenne 1 cm /tonne ainsi un  T 34 qui pèse 30 tonnes a besoin d’une épaisseur de 20 + 30 cela donne  50 cm.
Il existe 2 type de mines l’une explosant sur télécommande  Afangeismine et la deuxième explosant à l’impact Zuendzuebertragung zu zuendende Eismine
Pour former un barrage de glace brisée  Il faut forer la glace tous les 5 mètres descendre à une profondeur de 2 mètres une mine, accrochée à une corde ou un fil
La première mine  de type Afangeismine  explosant  l’onde de choc  active les autres mines de type  Zuendzuebertragung zu zuendende Eismine
Le barrage ainsi formé est infranchissable pour les bateaux les véhicules et les personnels à pied
Les champs mines doivent être espacés de  50 à 70 mètres.
il y a 2 type de mines l'une active Anfangeismine et l'autre passive Zuendzuebertragung zu zuendende Eismine


Description Mine Type Anfangeismine

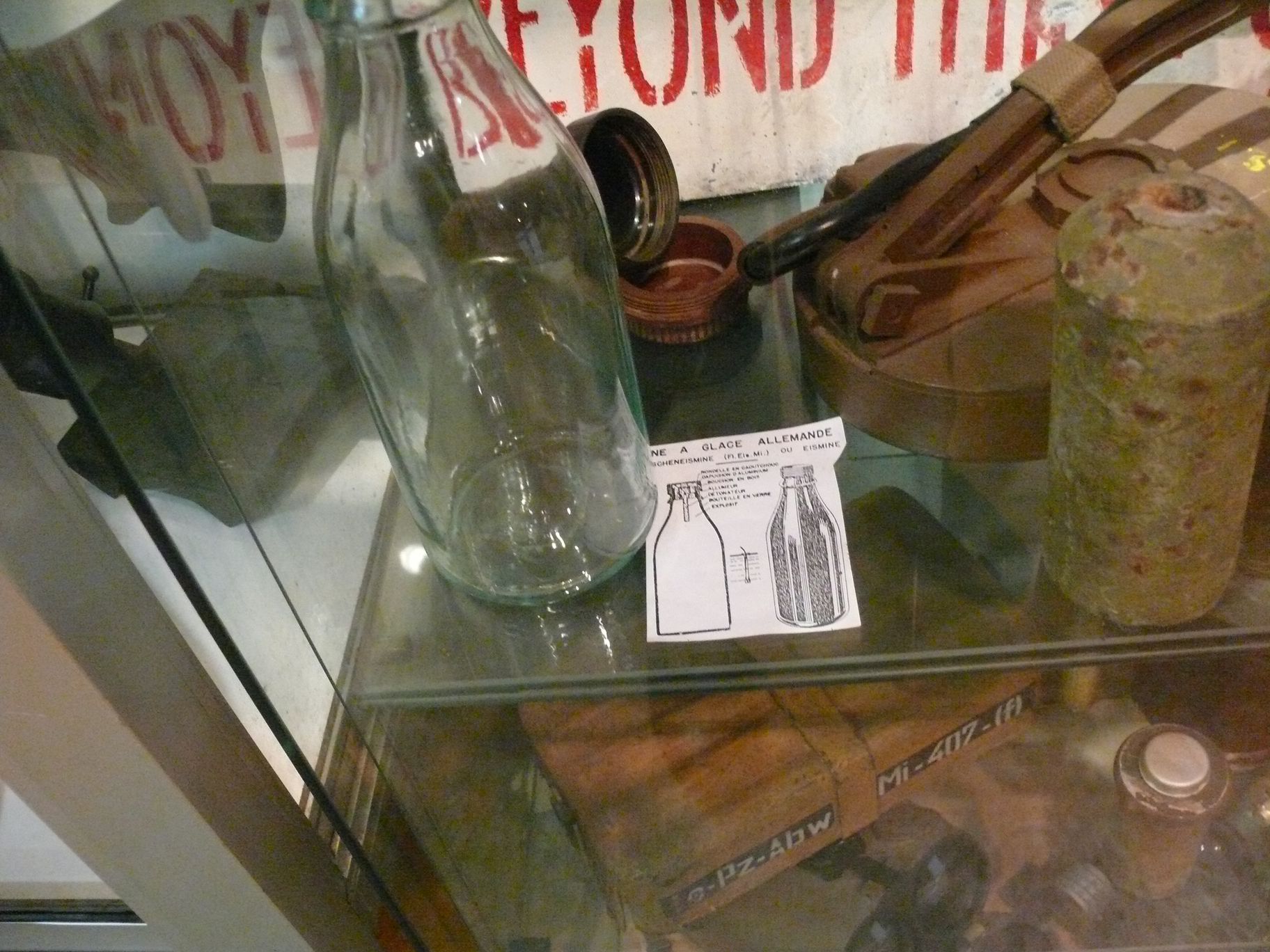

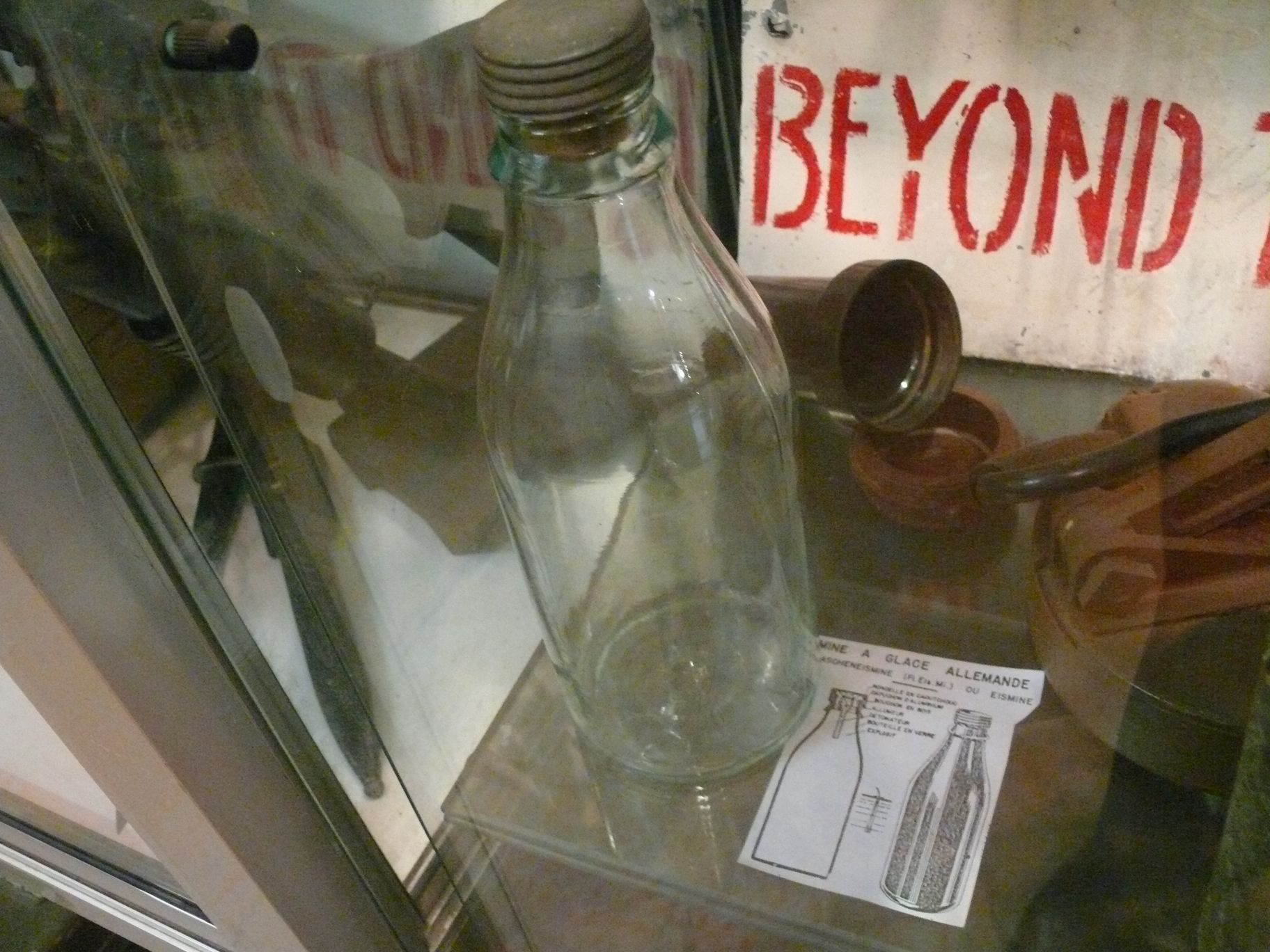

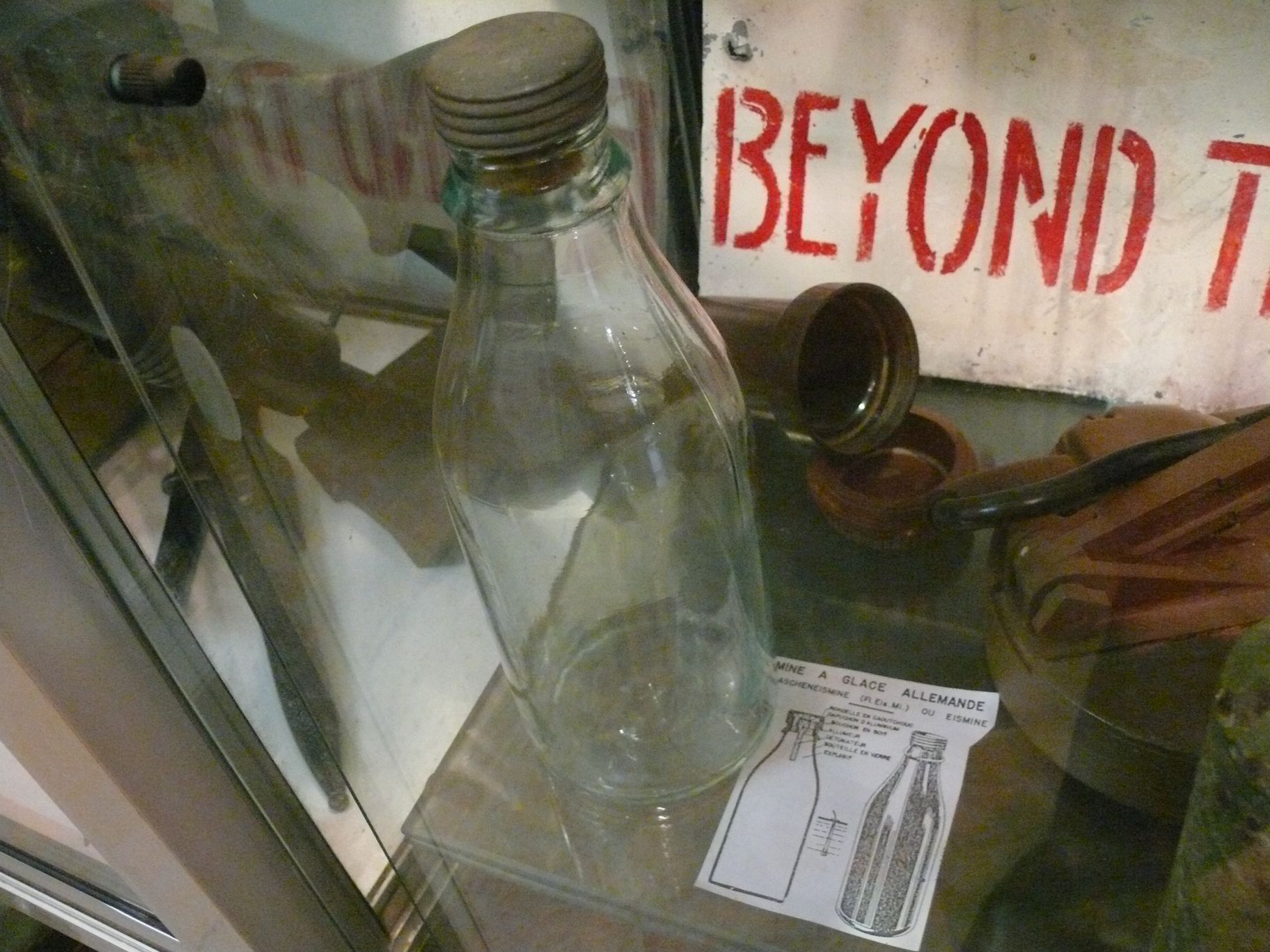

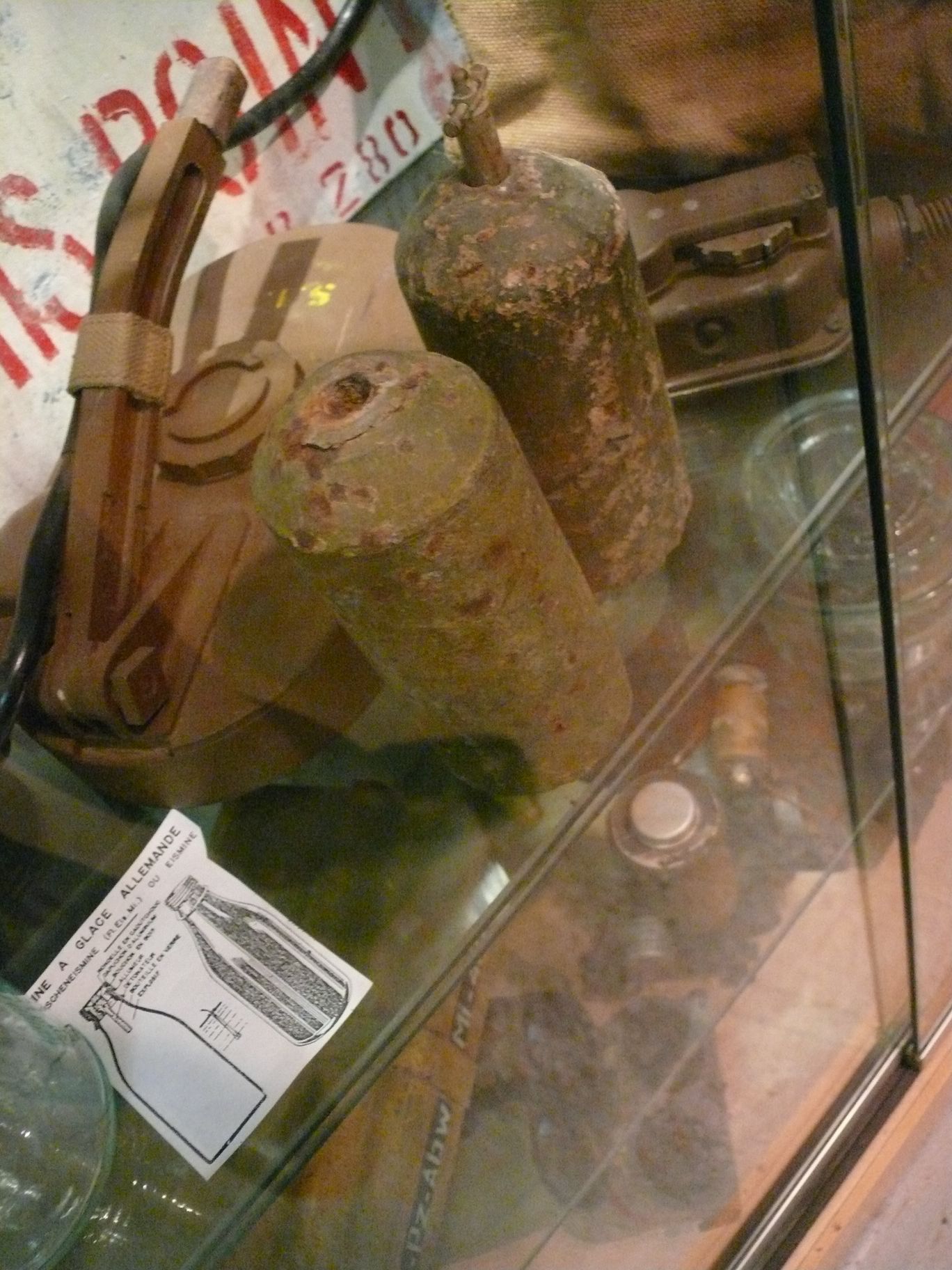

La mine est contenue dans un flacon en verre d’une contenance de 1,25 litres. Son diamètre est de 10,2 cm
Il l est rempli sur  27 cm  de hauteur de1,8 kg. de plastic gélatine Donar (gélatine-Donarit). Ce mélange explose avec du nitrate d'ammonium. La bouteille est ensuite fermée  avec un bouchon à vis
Il faut savoir  que cette mine n’est pas de fabrication artisanale  mais industrielle  Les mines  artisanales sont nommées Behelfseismine,.
Description de la  partie supérieure de la  mine type Afangeismine   partie que l’on trouve rarement dans les musées et pour cause
Le goulot  contient une plaque de bois(1)avec un trou au centre fermé par une rondelle en caoutchouc(2)  pour rendre  le tout étanche Le trou permet de faire passer le câble graissé appelé Kabelwachsdichtung) Le tout est fixé sur une pièce qui sera introduite dans le goulot (3).
À travers l'ouverture dans le couvercle est mis en place à le système de mise à feu type  EB 28 (Stueck Gluehzuender 28) (4). Une fois le couvercle vissé sur le  goulot on place une joint d’étanchéité en  caoutchouc mince (5) Le couvercle  une fois vissé et lui-même  serti d’un fin fil de caoutchouc  qui assure l'étanchéité avec le couvercle.(7).
La mine est fixée sur un bâton d’une longueur allant de 0.45 à 2,5 mètres . le tout est plongé dans le trou foré dans la glace. Les fils sont ensuite reliés entre eux
La mise à feu est faite via un tableau de commande. Dans certains cas,  on peut aussi mettre des fils-pièges.
Caractéristiques Mine Type Anfangeismine
Contenant Bouteille verre de 2.5 kgs
Poids Charge Militaire  1.8kg
Explosif Gélatine Donar
Mise à feu  EB 28 (Stueck Gluehzuender 28)
Mise en oeuvre par temperature  entre -30/+5° sur glace de 30 cm epaisseur
Profondeur 2 m
Distance entre chaque mine 5m
Pas de disposition d'autodestruction
Description Zuendzuebertragung zu zuendende Eismine

Le dispositif de la mine dite passive ressemble à celui de l autre type de mine  sauf pour le bouchon
La partie en bois (1)  est différente  car elle doit loger le détonateur  hydrodynamique (2). Avant la mise à feu le tout est rendu étanche avec de la cire
une fois le détonateur mis en place   le goulot est refermé  et reçoit comme joint un fine plaque de caoutchouc
C’est ici que l’on voit la différence entre mines active et passive  Le bouchon de ces dernières n’est pas percé par un orifice laissant  passer le détonateur
Caractéristiques Mine Type Zuendzuebertragung zu zuendende Eismine)
Contenant  Bouteille Verre de  2.5kgs
Poids Charge Militaire  1.8kg
Explosif Gélatine Donar
Mise à feu Flasch.Eis.Mi.Z fusible.
Mise en oeuvre par temperature  entre -30/+5° sur glace de 30 cm epaisseur
Profondeur 2 m
Distance entre chaque mine 5m
Pas de disposition d'autodestruction


........................................ .............
