1940 RAF Operations Room Plotting Clock
English Translation
Historique Voir ICI
History Click HERE
Operation Room Clock
Initialement connu sous le nom de "Colour Change Clock cette horloge fut mise au point au cours de la Première Guerre mondiale par le Royal Flying Corps en 1917 pour surveiller les mouvements d'avions allemands. Elle fut utilisée ensuite durant la seconde Guerre Mondiale par la Royal Air Force et de la Royal Corps observateur (ROC ) et durant la Guerre Froide
L'USAAF l’ a également adoptée avec des motifs de bloc coloré plutôt que triangulaires
Les horloges étaient soit électriques soit mécaniques.
Les horloges électriques avaient généralement les segments colorés pointant vers l'intérieur, les horloges mécaniques avaient les segments pointant vers l'extérieur
On trouve aussi deux versions
Celle de la RAF et celle du ROC.

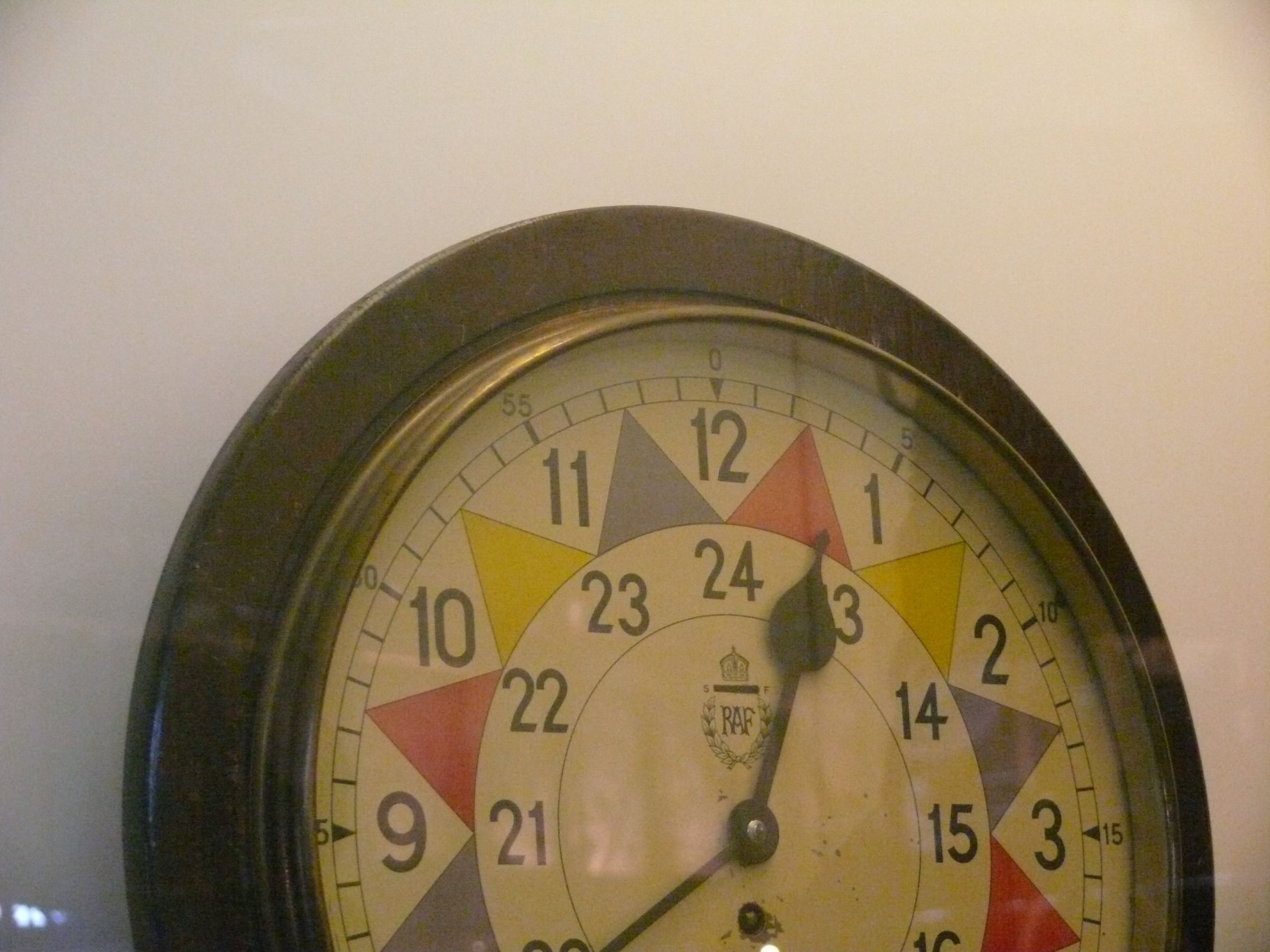

L'horloge RAF avait gravé le "King’s Crown" et le RAF Warrant Officer's insignia sous le 24 en haut au centre alors que l'horloge ROC n’avait aucun insigne visible
 |
| Horloge ROC |
 |
| Horloge RAF |
Description
Cette horloge est donc un élément clé de l'interception sol-contrôlée avant que les systèmes informatisés modernes ne soient mise en place pour le contrôle de l'espace aérien

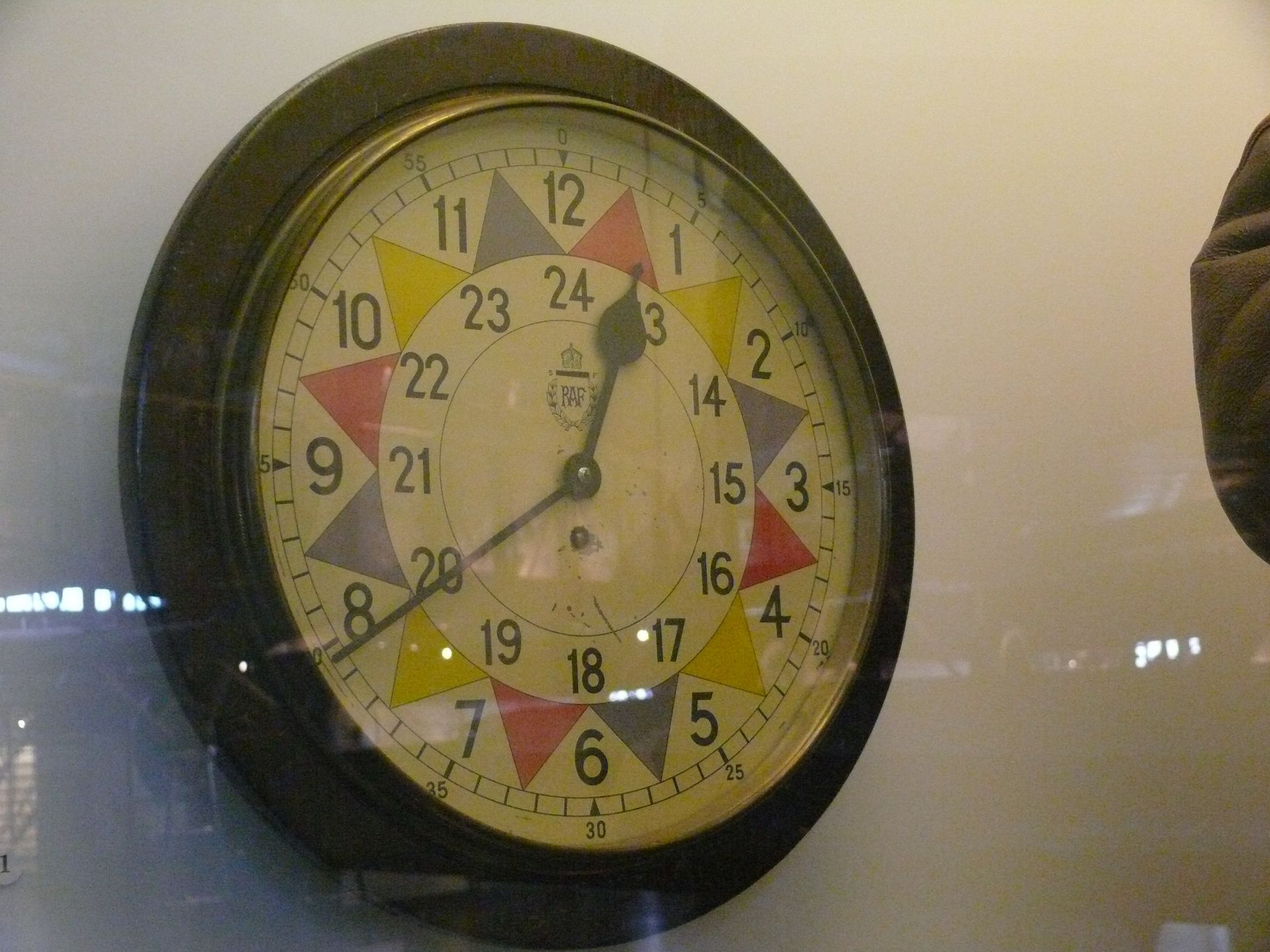

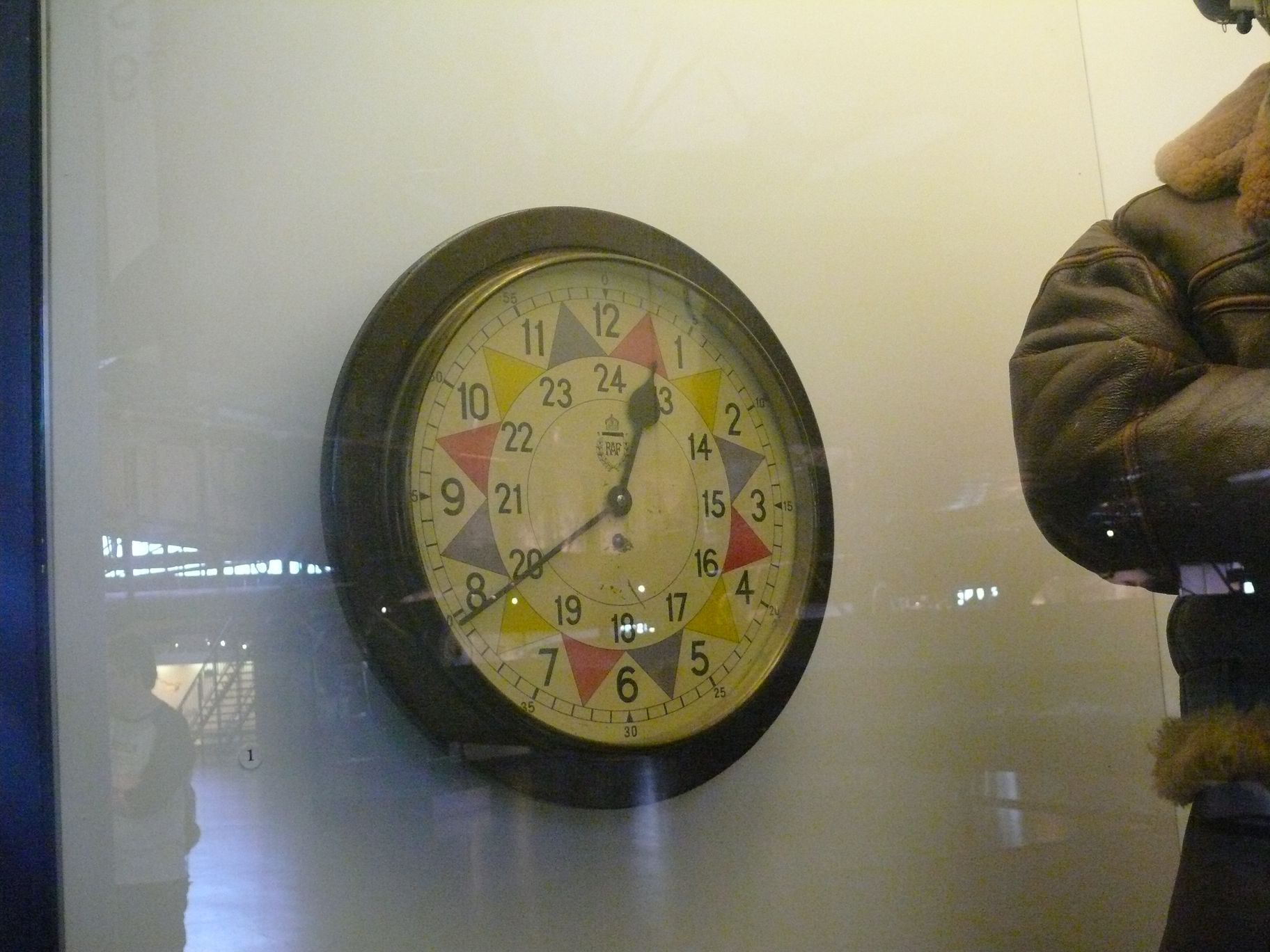

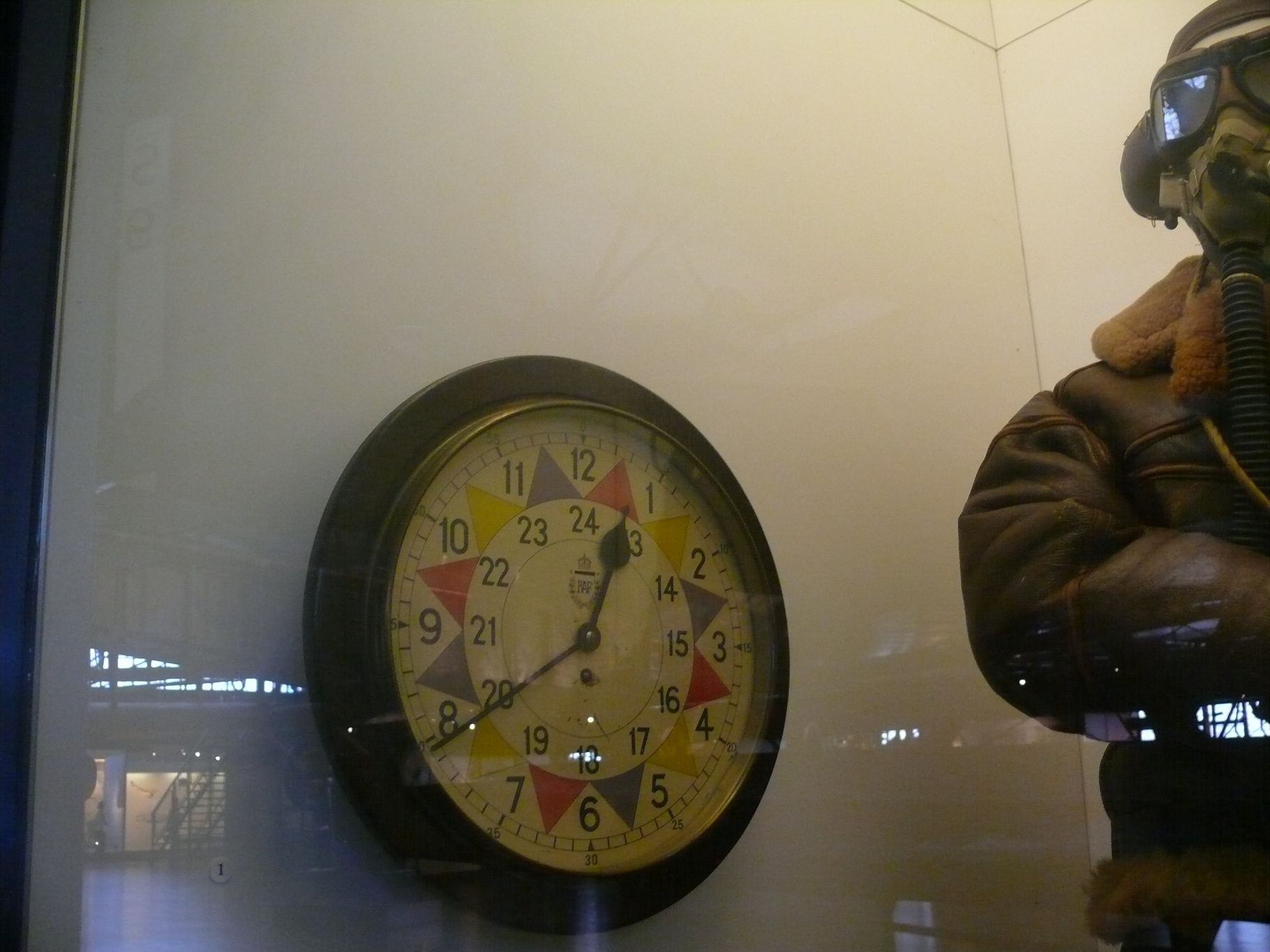

Le cadran de l'horloge est marquée par tranche de cinq minutes avec des triangles rouges, jaunes et bleus Il a un anneau de 12 heures extérieur et un cadran intérieur de 24 heures.
Toutes les informations entrantes étaient codées par couleur avec des drapeaux soit rouge, jaune, ou bleu en fonction de l’heure d’arrivée du message Les couleurs sont attribuées en fonction de la position de l'aiguille des minutes

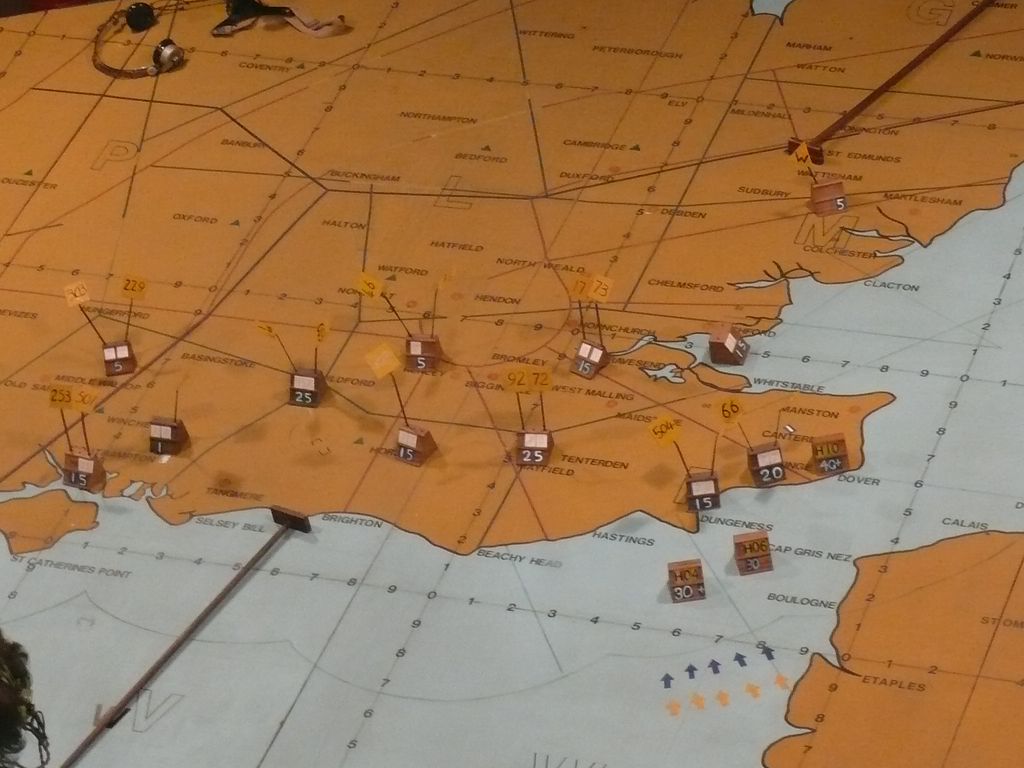

La couleur indiquée par l'aiguille des minutes au moment où le rapport a été reçu sera attribuée au groupe d’avions repérés Un chevalet surmonté d' un drapeau de couleur est aussitôt placé sur une grande table représentant le Royaume-Uni avec un
râteau La carte a été dessinée sur un support magnétique
En raison de la vitesse des avions ennemis traversant la Manche et s’approchant des côtes de la Grande-Bretagne la réponse de la RAF devait être très rapide de l’ordre de quelques minutes
Ce processus de codage couleur et le réseau de communication élaborée derrière elle
assure un système très efficace
Il était possible, selon les rapports et les archives d’avoir des interceptions dans un délai de cinq minutes après le premier contact. Car ce système permet aux contrôleurs de saisir très vite l’objectif de chaque vague de avions ennemis
Sans ce système de codage simple mais efficace conçu par la RAF, les Britanniques n’ auraient jamais réussi à maintenir le contrôle du ciel sur la Grande-Bretagne lors de la bataille d’Angleterre
