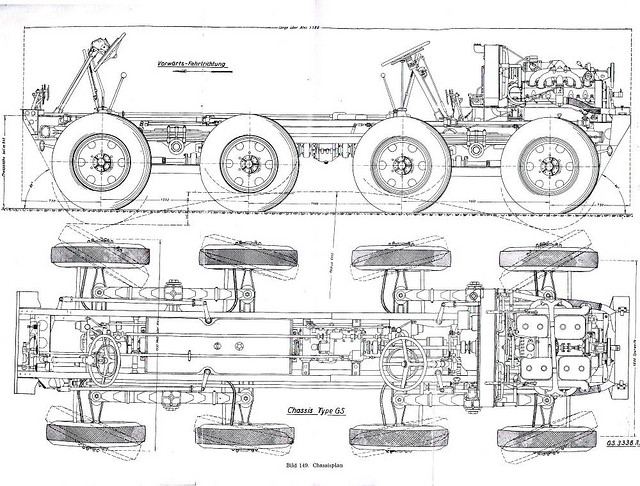

L’Etude de la famille Schwere Panzerspahwagen (8-rad) , débute en 1940 dans les bureaux du Heereswaffenamt  . Elle doit remplacer la famille des  voitures blindées 8 roues  GS conçue dans  les années 1930.



Connue  comme famille ARK-Reihe (Typenbezeichnung des Fahrgestells), cette famille reçoit le numéro  234 et elle diffère  de celle qui la précédait en incorporant une coque monocoque (avec un châssis intégré), une tropicalisation de l’engin afin de fonctionner dans des climats chauds une meilleure protection et un moteur d’origine tchèque Tatra  L’engin sera fabriqué par  Bussing AG en 4 versions qui ne diffère  que par le type d’armement  et de tourelle  monté sur le châssis.
Nous trouverons donc les
Schwerer Panzerspähwagen 2 cm - Sd.Kfz. 234/1
Schwerer Panzerspähwagen 5 cm - Sd.Kfz. 234/2
Schwerer Panzerspähwagen 7,5 cm L/24 - Sd.Kfz. 234/3
Schwerer Panzerspähwagen 7,5 cm L/48 - Sd. Kfz 234/4
et il etait prevu
Schwerer Panzerspähwagen 2 cm Flak
Schwerer Panzerspähwagen 1,5 cm oder 2 cm Drilling
Schwerer Panzerspähwagen 7,5 cm KwK 40 - Ak 7 B84


Le Sd.Kfz. 234/1  possède une  tourelle à toit ouvert  avec  canon de 20mm  et en coaxial une mitrailleuse coaxiale et 7.92mm, similaire à la tourelle utilisé sur les engins de la famille Sdkfz 222


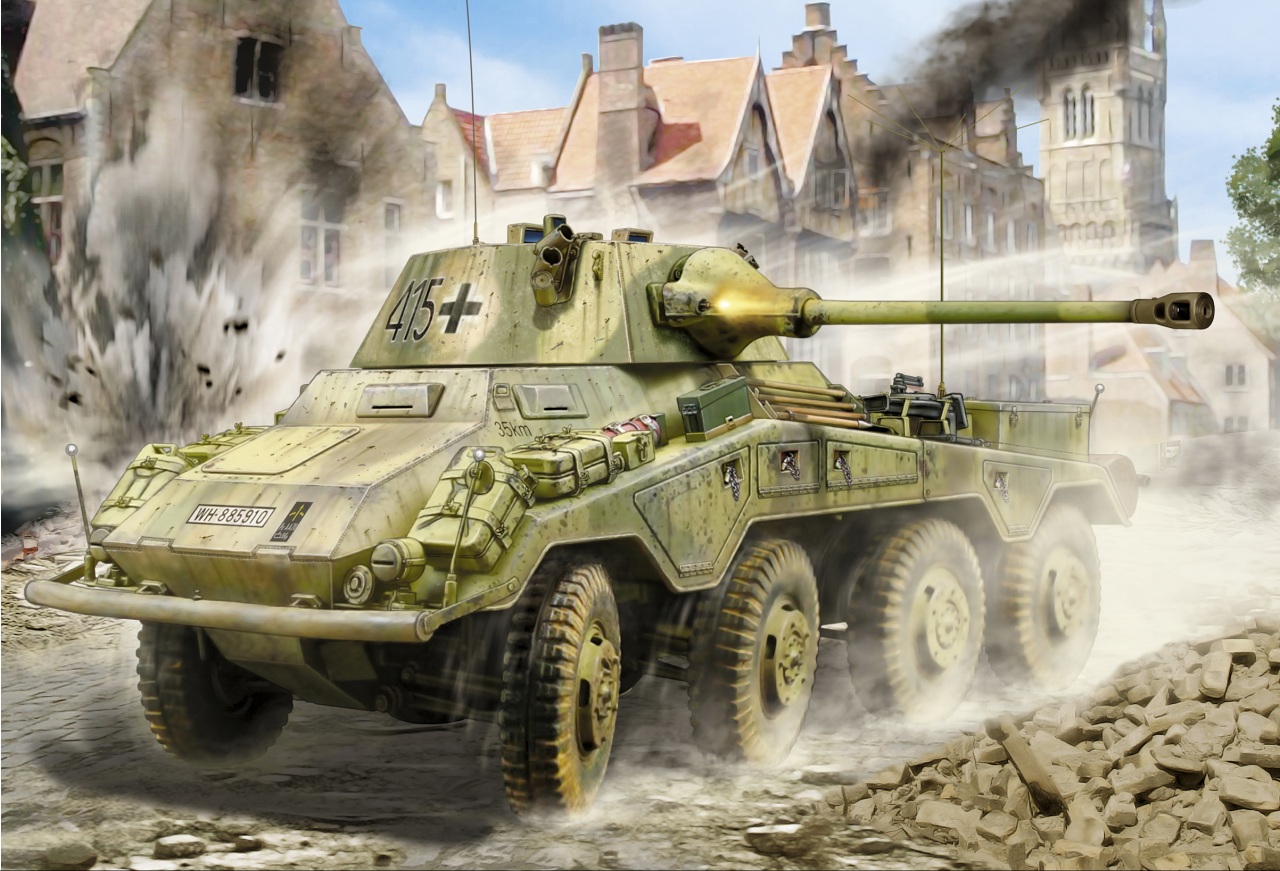

Le SdKfz 234/2 ou "Puma", possède une tourelle fermée, initialement prévue pour le char léger de reconnaissance Panther qui ne sera jamais construit
Cette tourelle est armée avec un  canon de 50mm KwK 39 L / 60  Pour les deux dernières versions  le châssis recevra un montage d’un canon  Celui-ci sera monté directement sur le châssis  et non en tourelle
Le  Sd.Kfz  234/3  reçoit un canon  court 75mm L/24 (Stummel ) arme  qui a été montée au départ sur les  chars  Pz.IV auf

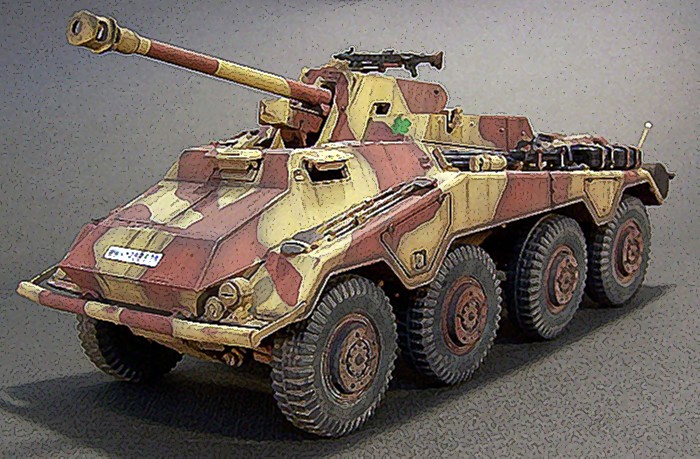

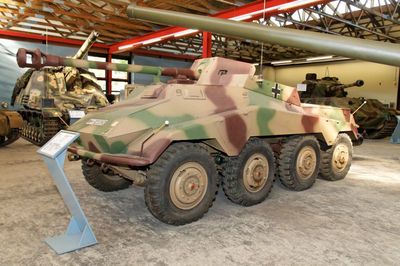

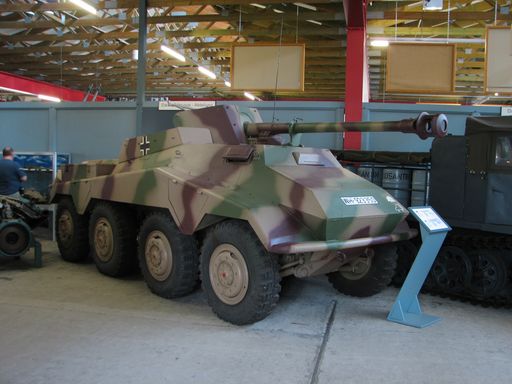

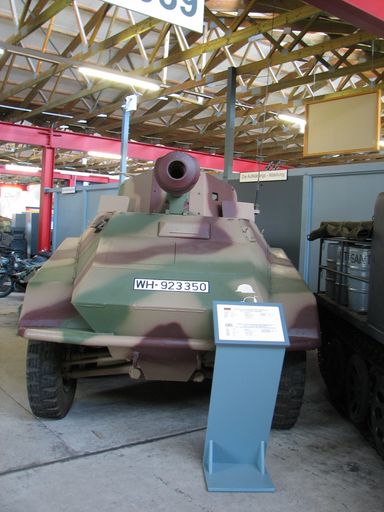

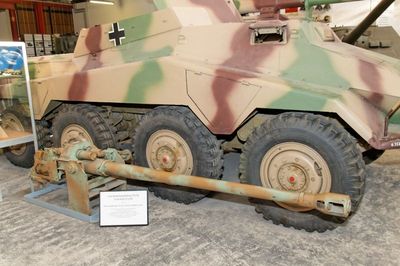

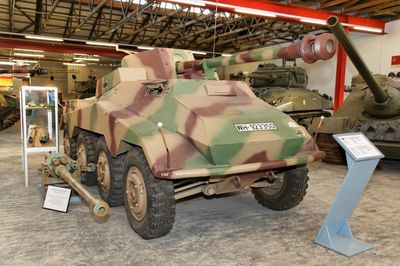

Et enfin le '234/4, qui fait l’objet de cette étude

Cet engin reçoit sur ordre express d’ Adolf  Hitler le puissant PAK 40  créant ainsi un  chasseur de chars à roues.


Le Sd.Kfz. 234/4 possède une  équipage de quatre hommes avec un  pilote situé à l'avant abrité partiellement par le blindage du glacis avant Le tireur sur le coté  gauche du PAK 40, le chargeur à se droite vers la droite, et le chef de pièce à l’arrière derrière  le tireur,
Ces trois membres se trouvent dans le compartiment de combat à ciel ouvert . Nous trouvons à l arrière  droit du compartiment de combat un poste de conduite pouvant être utilisé en cas d’ d'urgence  Cette vue montre le coté droit du poste de combat avec le   PAK 40 L / 48e

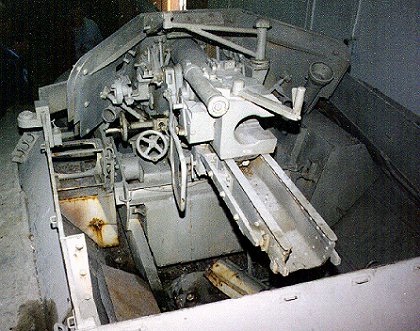

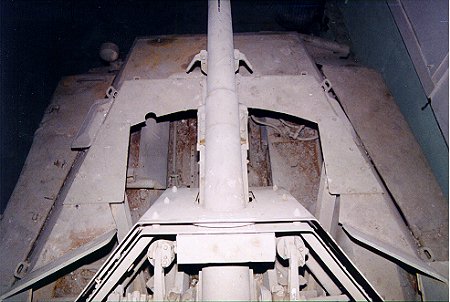

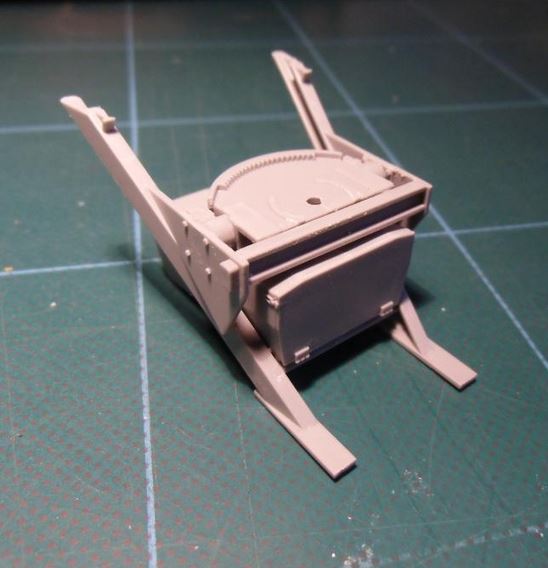

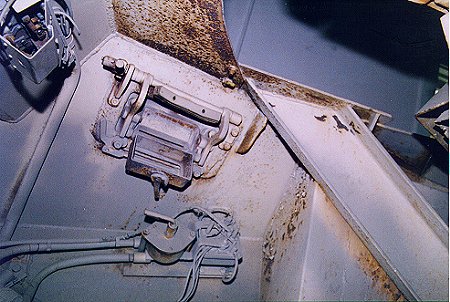

Le canon est posé sur un châssis composée de poutres  soudées en diagonale  Nous voyons ici le  support de la MG34 / 42, qui est habituellement placé sur une monture tubulaire  sur le côté droit de l'arme,

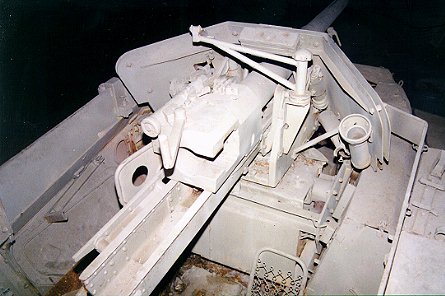

Mais ici elle est  déplacée vers la gauche (au-dessus du canon de 75mm). Nous avons ici le canon avec culasse ouverte . Le bloc de culasse  horizontal  coulisse vers la gauche. On peut voir le bouclier du canon PaK avec ses deux plaques de blindage

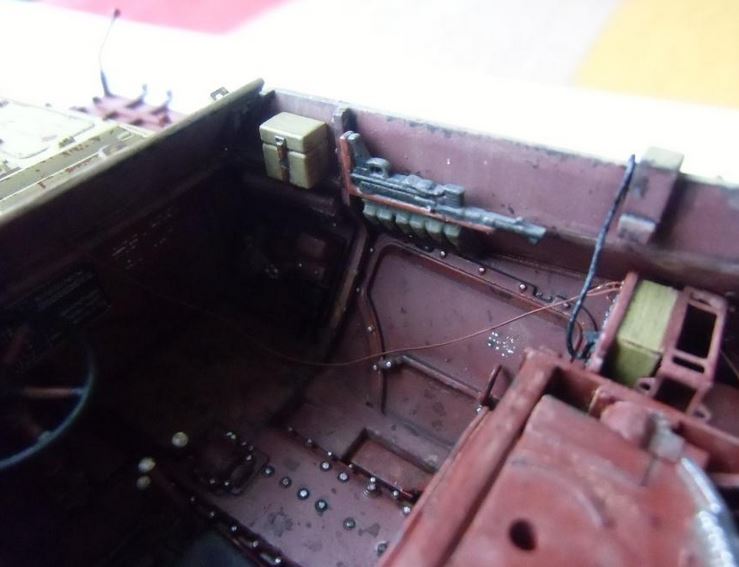

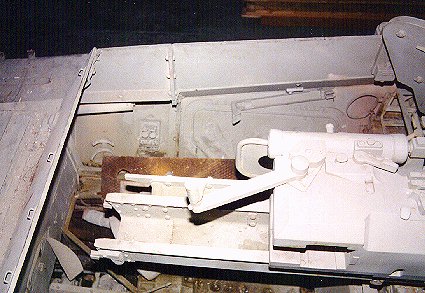

Sur la gauche le support en L reçoit  le MP 40 pistolet-mitrailleur.


Cette vue vous donne un aperçu de l’épaisseur du Blindage qui est très fin et qui ne fournit qu'une protection limitée pour l'équipage des armes à feu.  Noter aussi les  contrepoids situés près du  bouclier du canon, directement sur le tube  afin d’équilibrer l'arme sur ses tourillons.




La partie gauche de l’engin montre l’étroitesse  et l’inconfort   de cette  position du tireur qui est à l'étroit qui ne possède d’aucun siège . il doit faire son travail debout

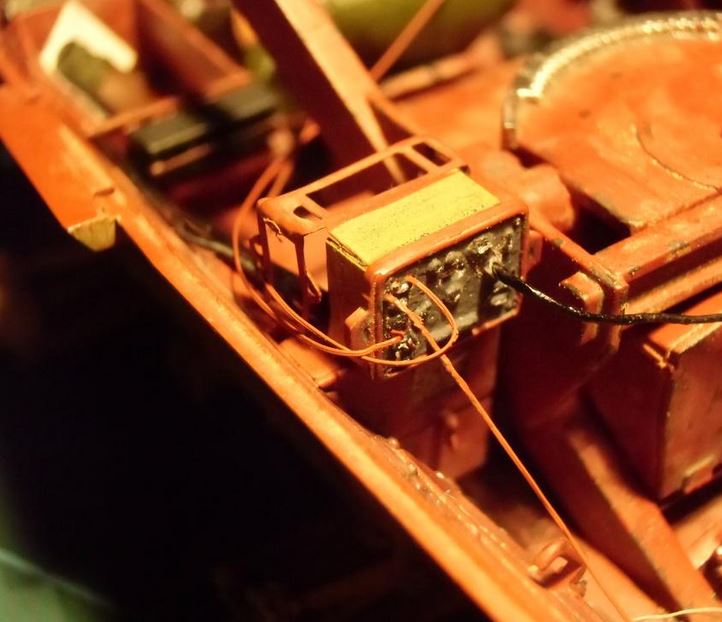

Nous trouvons aussi le cadre  support de la radio   Funksprechgerat 'F'  montée sur la gauche et  la boîte de jonction de l’antenne Pour viser le tireur avait à sa disposition un  ZF3x8  qui est souvent absent sur les engins dans les musées . Il est normalement stocké lors des transports  dans un tube  évasé situé sur le côté droit u canon
Avec son canon PAK 40 le '234/4 accusé un poids de  12tonnes et son moteur Tatra 103 pouvait le propulser  à la vitesse  de plus de 80 km / h. Bien qu’armé avec ce canon c'’était toujours  un véhicule de reconnaissance . Environ 89 véhicules ont été fabriqués entre Décembre 1944 et mars  1945

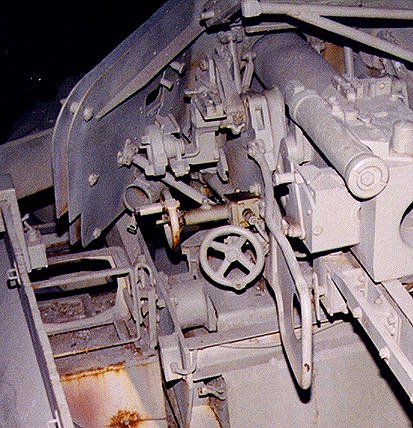

Nous avons ici un  gros plan du côté gauche du canon .Pour le maniement du canon tout est   manuel avec la manivelle  d’ élévation à gauche avec le bouton de mise à feu en son centre En dessous se trouve la manivelle pour le déplacement en azimut

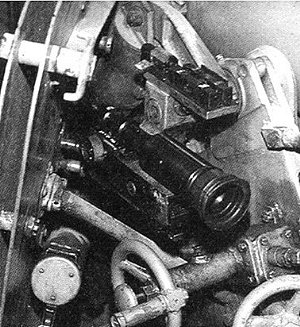

Au-dessus se trouve le support de la lunette de visée

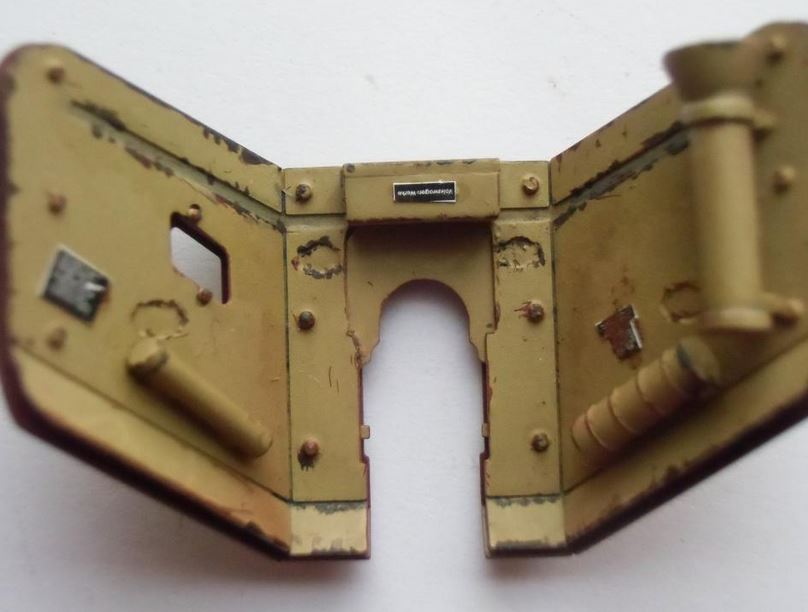

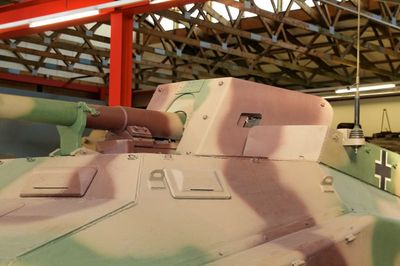

Dans le bouclier est aménagé une fente de visée et en dessous se trouve le tube de stockage de la lunette sans sons couvercle Nous trouvons aussi comme dans chaque engin blindé allemand les support pour les masques à gaz


Le gisement en azimut du canon était limité au début à 12 degrés de chaque côté  à cause du bouclier . par la suite une découpe à permit d’augmenté l e gisement en azimut  Le bloc  culasse coulisse  horizontalement. Le canon possède sur le cote gauche d’une protection  lors du recul du canon Comme le bloc est semi-automatique et coulissant horizontalement, il possède un ressort pour ouvrir le bloc après le tir, qui se trouve dans le long cylindre qui se trouve sur le  côté gauche du bloc culasse


Nous trouvons aussi  sur la gauche de la photo la position où se trouvait la radio avec ses absorbeurs de choc .

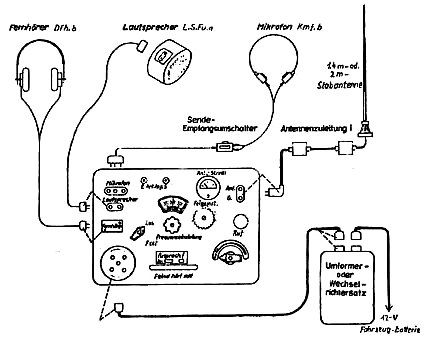

Voici le schéma général du montage du   Funksprechgerat 'F' la  en  abrégé Fu.Spr.f.) tel qu'il est utilisé dans nombres de  véhicules allemands  durant la Seconde Guerre mondiale, en particulier dans les  véhicules d’artillerie et des blindés reconnaissance
Cet engin nécessite une antenne  tige de  1,4 ou 2 mètre.
 L'illustration  indique où les commandes principales  et sont  branchés les accessoires
Le  casque et haut-parleur se branchent dans les deux prises au centre gauche de la façade tandis que le microphone  se branche juste au dessus.
 Dans le coin supérieur droit se trouve  la prise pour le câble de l'antenne et en bas à gauche est la connexion pour l'alimentation généralement monté très près de la boîte de radio sur un support spécial.

les optiques Allemandes  de la Seconde Guerre mondiale  étaient d'excellente qualité et la lunette de visée  ZF3x8 ne fait pas exception.
La photo la montre montée sur un canon PAK 40,  Elle est fabriquée par Zeiss et  possède  un grossissement de 3x avec un champ de vision de 8 degrés. Une bonnette  en caoutchouc  souple protège le tireur .La lunette possède des  graduations  qui sont les suivantes
 2.000 mètres pour  munitions AC , 1.000 mètres pour munition AC PaK 40, et 7.700 mètres pour le tir indirect.
Le pouvoir de pénétration  du PAK 40  était de 102 mm pour du blindage  homogène incliné  à 30 degrés et à une distance de 900 metres .La lunette ZF3x8  était montée sur presque tous les automoteur genre  Stug  ainsi que sur les char PzKpfw II, 38 (t), et Lrs (f) Nous retrouvons ici les mêmes éléments du canon que sur la photos intérieures ( manivelles boites de stockage )


Si le chiffre de 60 obus de 75 mm  embarqués dans le 234/4 a été avancé  il semblerait que seulement une douzaine se trouvaient à bord,

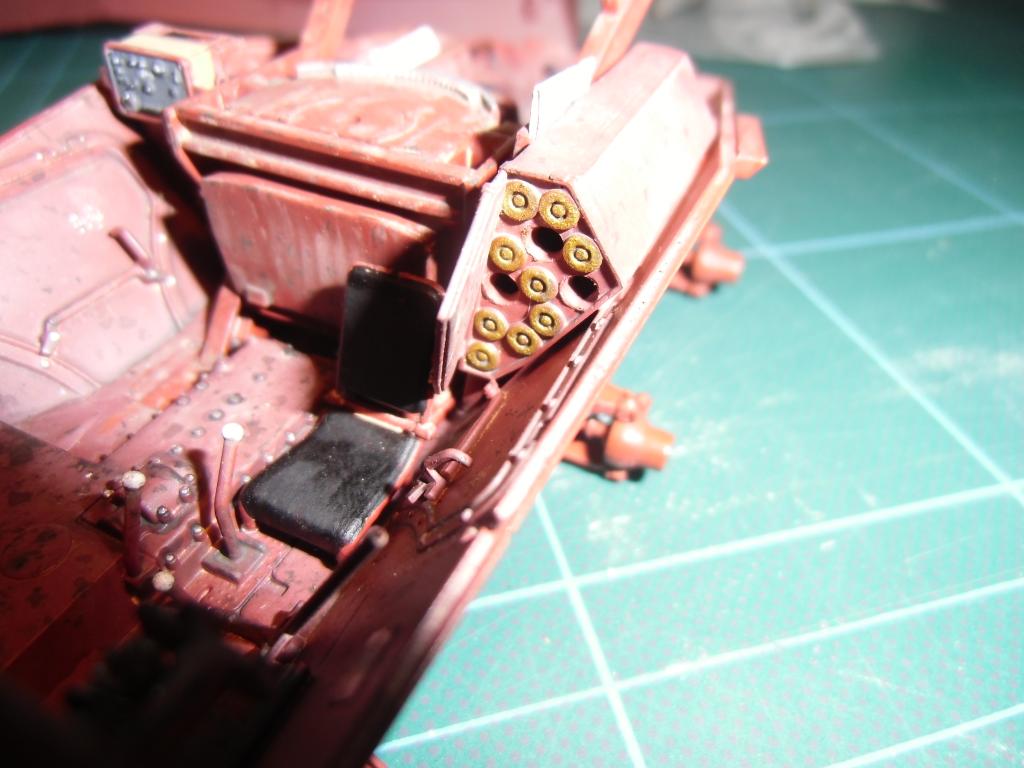

En effet nous trouvons seulement  12 magasins pour le stockage des obus Certes des munitions supplémentaires  pouvaient être embarquées mais cela n’était pas prévu Nous voyons aussi le siège du conducteur arrière, qui possédait pour la conduite d’une fente de vision .Le siège possédait un coussin posé sur les ressorts..

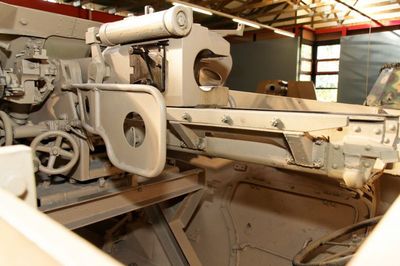

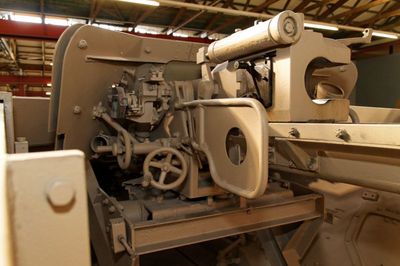

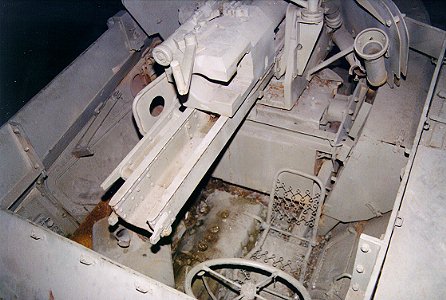

Nous avons ici une vue détaillé du compartiment de combat et du bloc  culasse du canon ainsi que la poignée de fermeture de la culasse .Sur la paroi gauche nous voyons la trappe d’évacuation d’urgence avec le support du MP 40 . On aperçoit aussi une partie du revêtement anti dérapant du sol

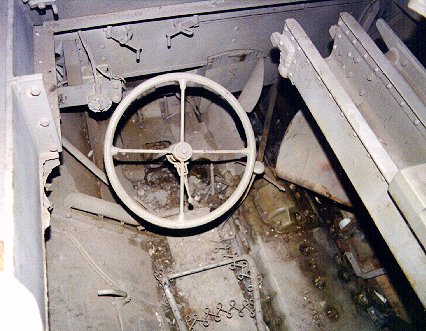

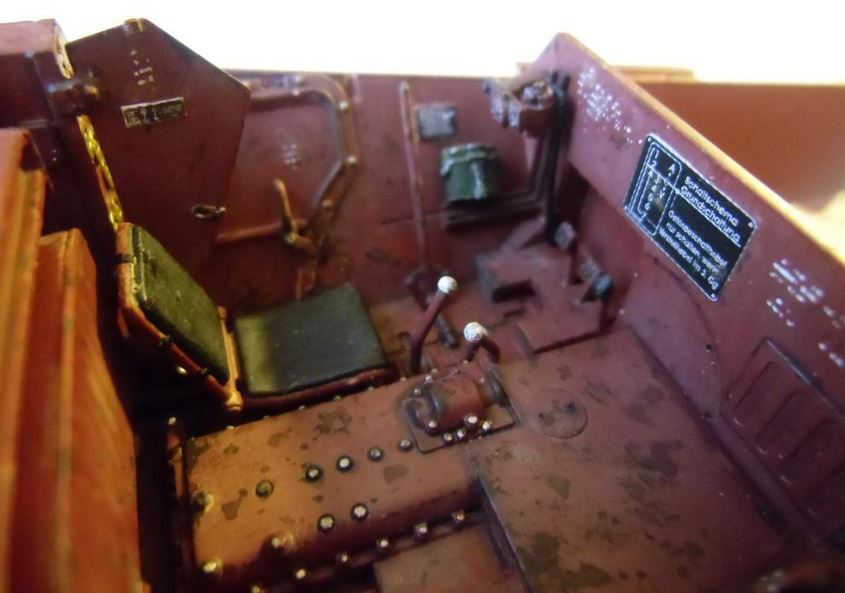

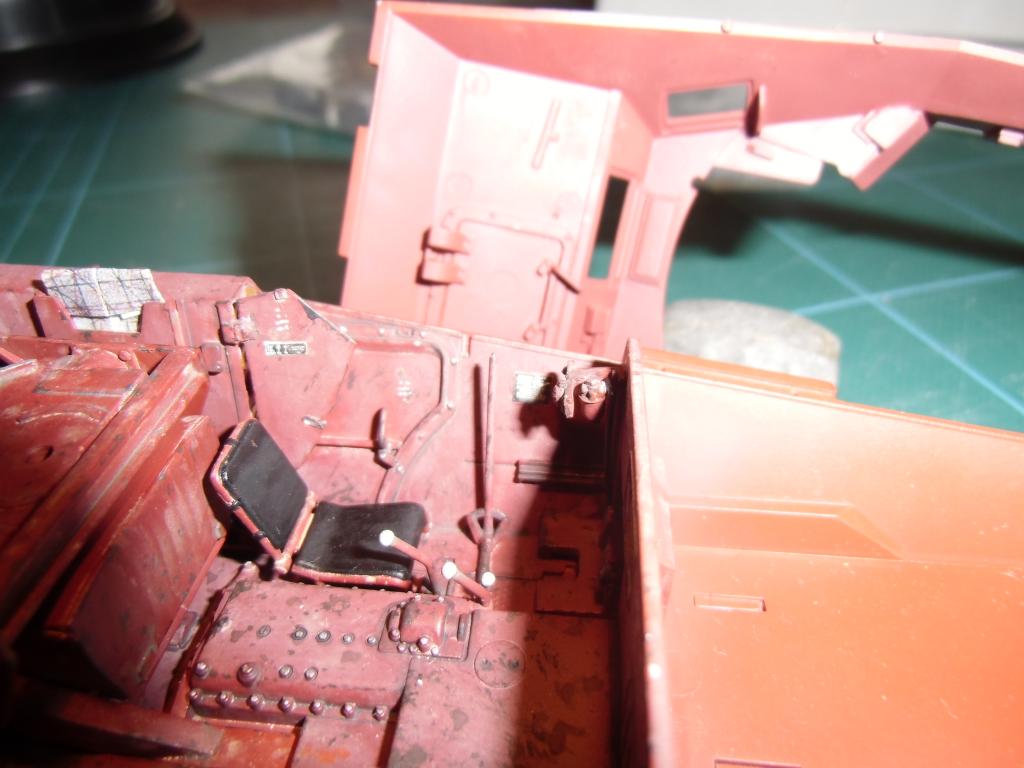

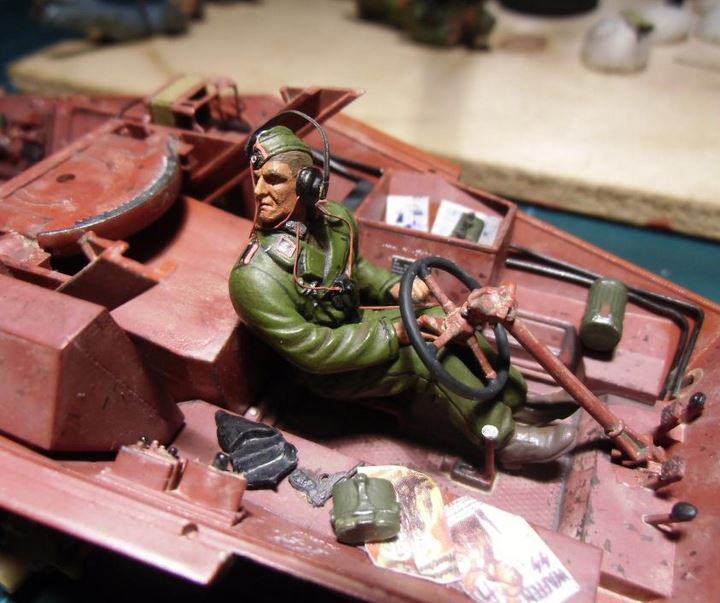

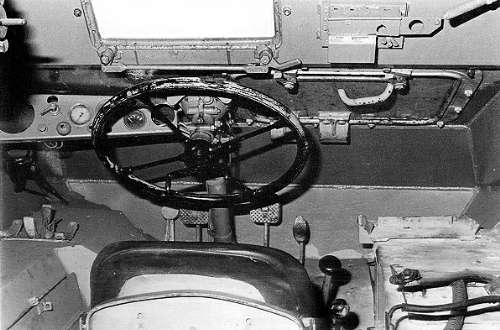

Sur cette photo nous avons une vue  sur le du siège du conducteur arrière ainsi que sue la partie  droit de la coque. Le volant était noir à l'origine.On peut aussi voir une partie de trappe d’évacuation droite en tout point similaire à celle du coté opposé .Nous trouvons aussi des supports pour les masques à gaz . Le blindage frontal du SdKfZ 234 est de n 30mm  celui latéral 8mm, et arrière de 10m Ce fut juste assez pour protéger l'équipage de la mitraille du champs de bataille .On ne sait pas si le poste de conduite arrière à été installé sur tous les modèles

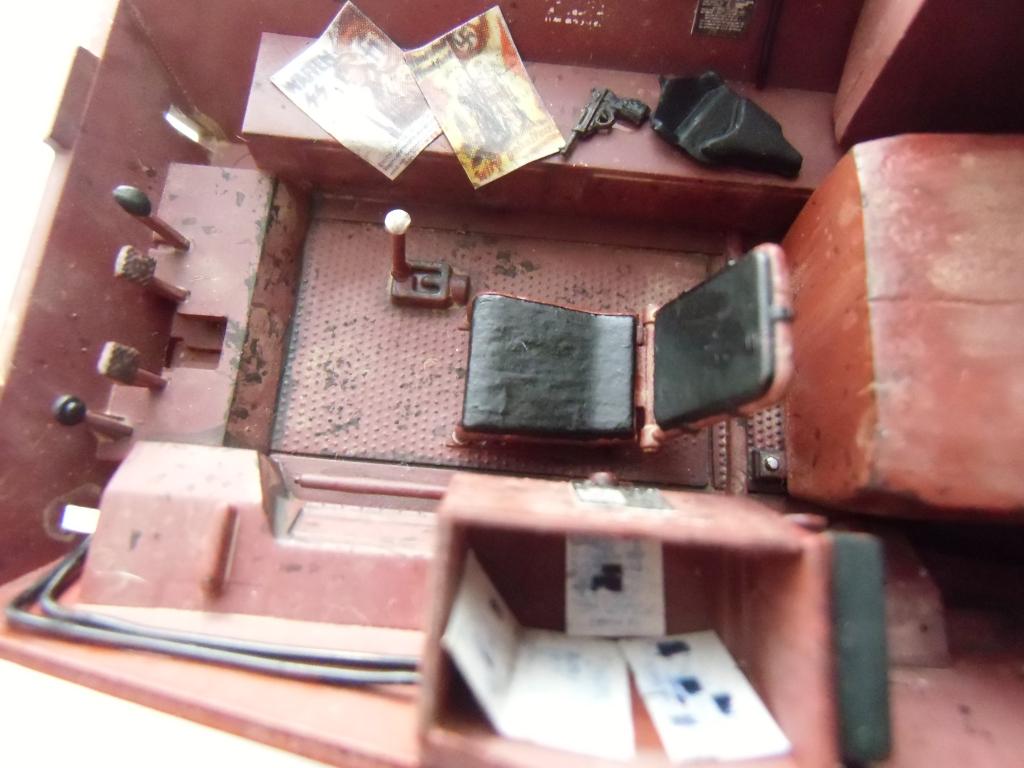

On retrouve ici le compartiment de combat avec le siège arrière et le volant  et les trois pédales pour embrayage, du frein et l'accélérateur .. Le levier de changement de vitesse se trouve à droite, partiellement masquée par le volant .Le frein à  main se  trouve à  gauche du volant,

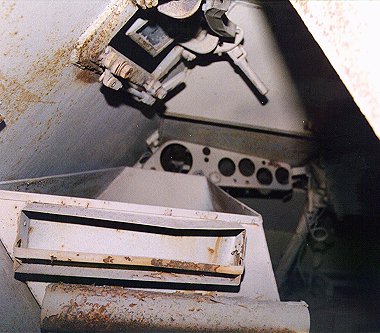

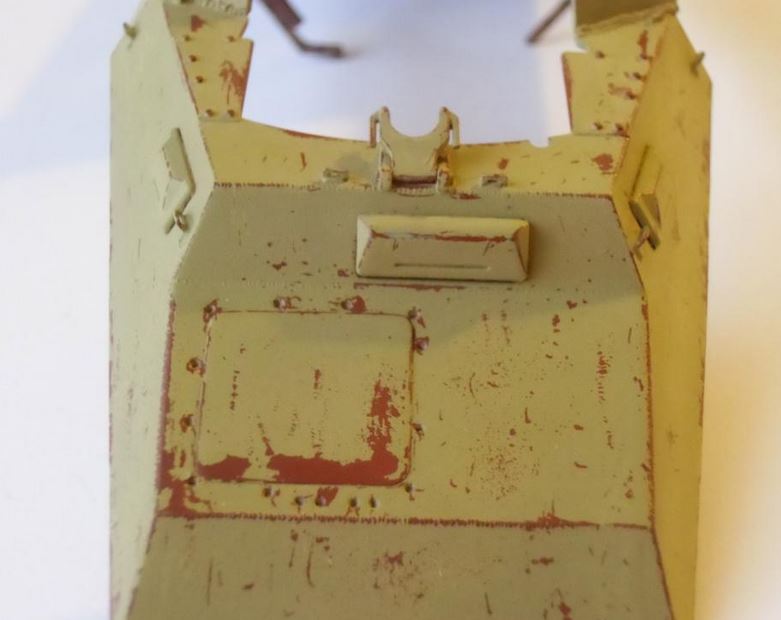

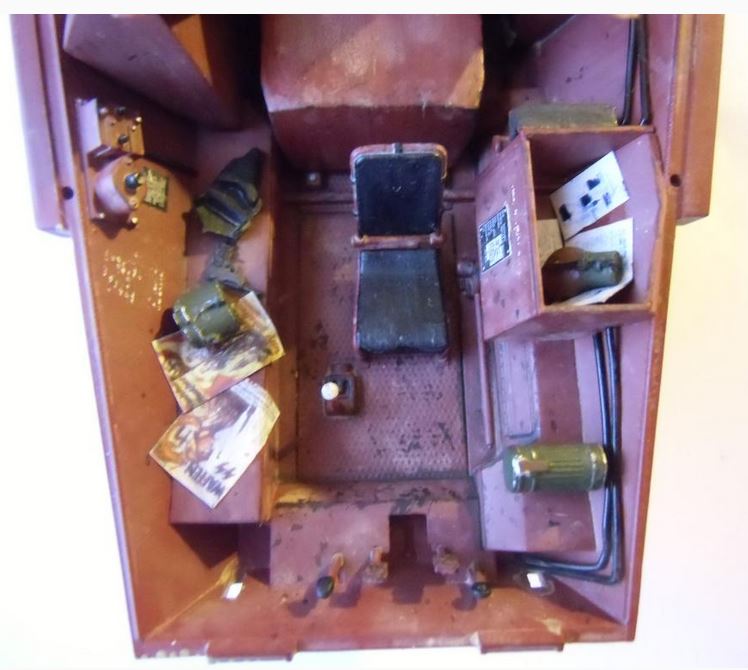

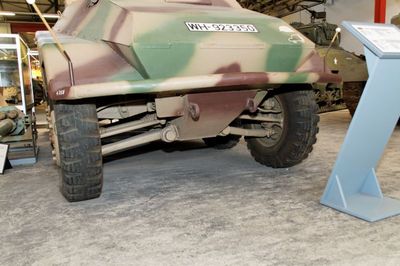

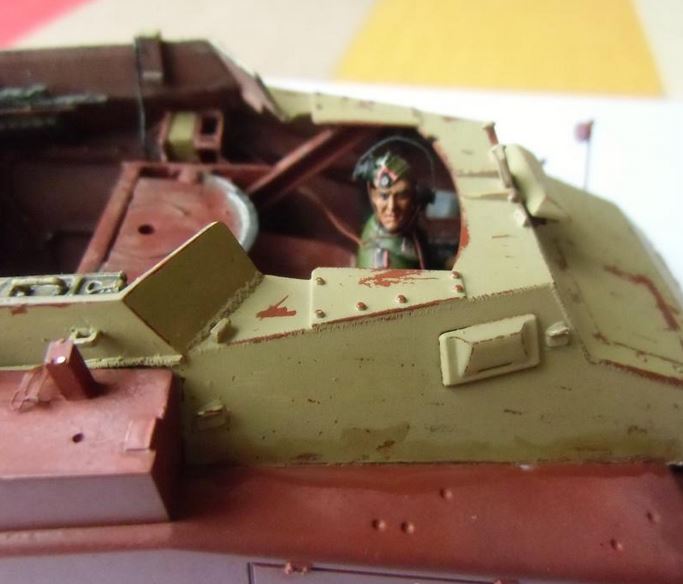

Cette photo montre la partie avant du châssis .Nous voyons que le conducteur s’il doit évacuer l’engin en urgence n’a pas beaucoup de place  .



mais il peut utiliser l peut utiliser la trappe d'évacuation à l’avant. Le siège du conducteur est  similaire à celui vue en place arrière soit un châssis tubulaire avec un  coussin soutenu par des ressorts.  Il se trouve centré sous le canon, avec des rangements  de chaque côté. Sur  la gauche on trouve un grand bac alors que sur la gauche se trouve les  batteries du véhicule.


On trouve sous le canon le système du frein de recul   qui se trouve dans un cylindre situé sous le canon, à l'abri dans une boîte blindée Ce cylindre reçoit  le dispositif de ressort hydropneumatique, utilisant à la fois la résistance de l'air / liquide pour amortir le recul et un ressort puissant pour ramener le tube en position de la batterie.
Une fois le tir effectuer la douille est éjectée par l’arrière  et elle tombe sur le sol car aucun sac à douille n’ été installé

Voici le poste de conduite  du Sd.Kfz. 234/2,


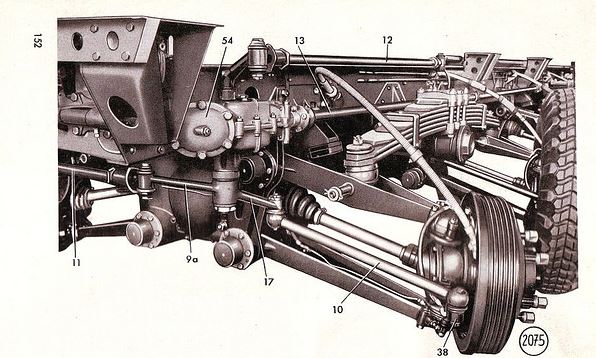

 Le volant noir est relié à un engrenage de renvoi d'angle qui redirige le mouvement de rotation vers le sol et le mécanisme de direction ci-dessous. Toutes les huit roues pivotent  alors d'un tour, les quatre devant pivoter dans le sens de volant alors que les quatre arrières braquent dans  la direction opposée


.

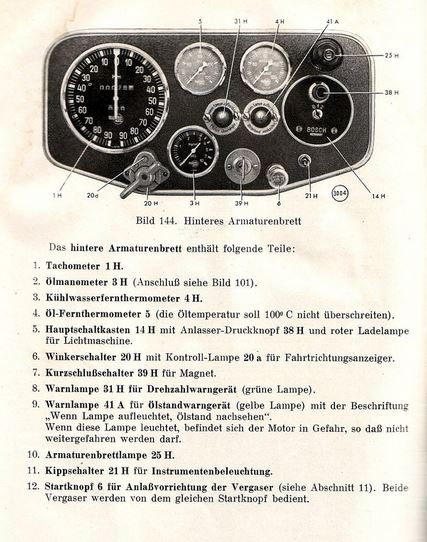

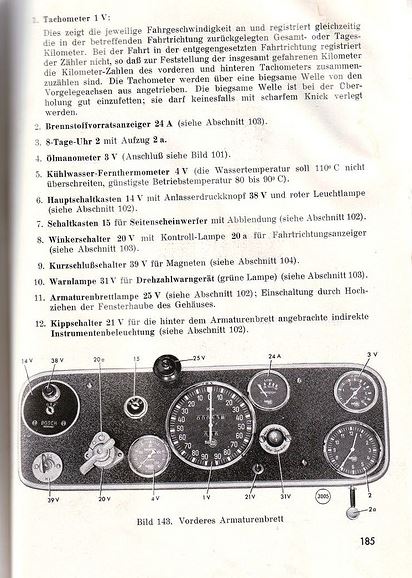

Les 2 paires avant ou arrière peuvent braquer un peu plus que les centrales via des  réducteurs fixés sur  les quatre roues centrales Le tableau de bord se trouve à gauche, afin de laisser de la place pour sortir via la trappe de secours sur le côté droit du glacis.  L e conducteur dispose d'une grande visière blindée, Sur le sol, à droite, se trouve l’étagère pour les batteries .On trouve deux leviers avec boule noire. Le plus court et plus proche est le levier de changement de  vitesse. La boîte de vitesses fixées au moteur Tatra avait six marches avant  autant  arrière,

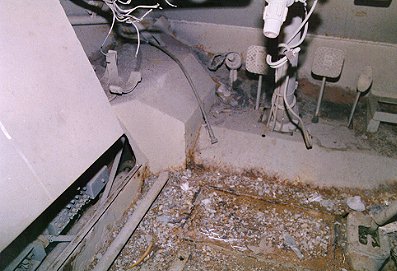

La boîte de transfert permettait  24 combinaisons possibles de vitesse. Les quatre pédales  sont le  petit accélérateur sur la droite, puis le frein, l'embrayage à la gauche de la colonne de direction,


Normalement, les Allemands comme les autres belligerants peignent l'intérieur des trappes  de la même couleur quela teinte de base du char  Pour les allemands cel sera  probablement jaune foncé (Dunkelgelb) ou peut-être même vert. Pour une période fin  1944 et début 1945, l'armée a interdit la peinture en, usine  de l'intérieur de la plupart des véhicules blindés  (pour economiser la peinture et de raccourcir le temps de construction). Cela signifie probablement que certains vehicule comme les Sd.Kfz. 234  ont donc été livrés aux troupes avec leurs intérieurs peints en rouge d'apprèt

3:

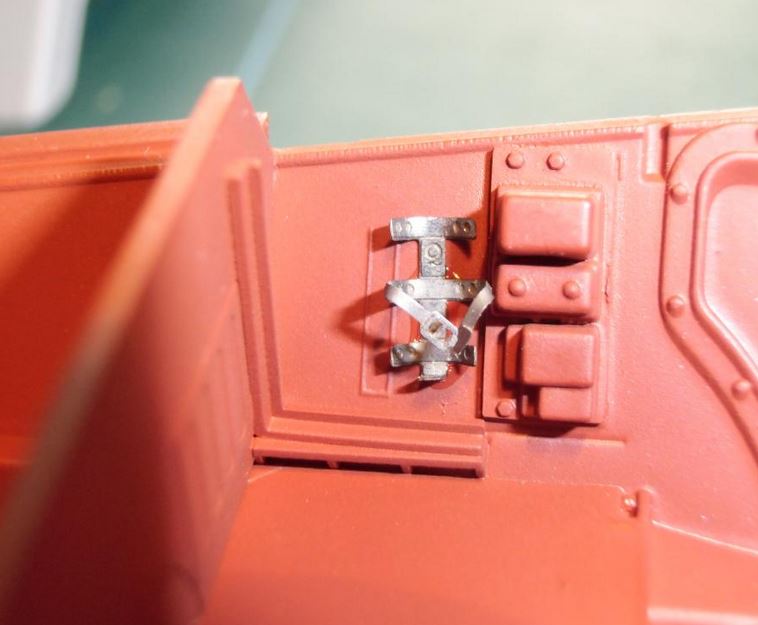

Le casier  à la gauche du conducteur pouvait servir à stocker des munition en vrac. On voit aussi au fond les casier des stockages des verres de rechange pour les épiscopes Sous le casier se trouve le tableau électrique ( fusibles et autres connecteurs pour le véhicule.) Normalement, celui ce devrait se trouver  à proximité du tableau de bord mais là il se trouve placer dans un endroit  peu propice avec des risques liés à l’l'humidité ou aux projections de poussier et terre . On voit aussi le système de fixation du masque à gaz.

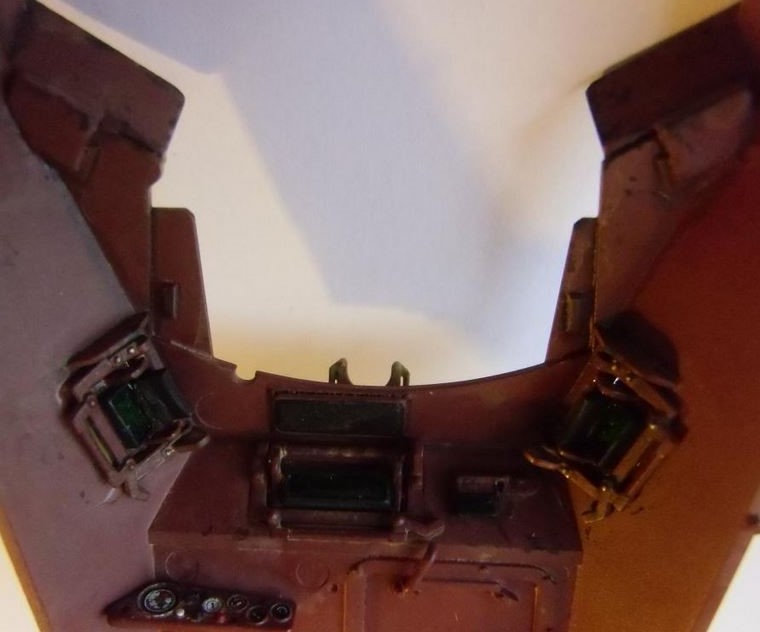

Nous sommes toujours dans le poste de conduite  à l’avant gauche du conducteur, avec un épiscope

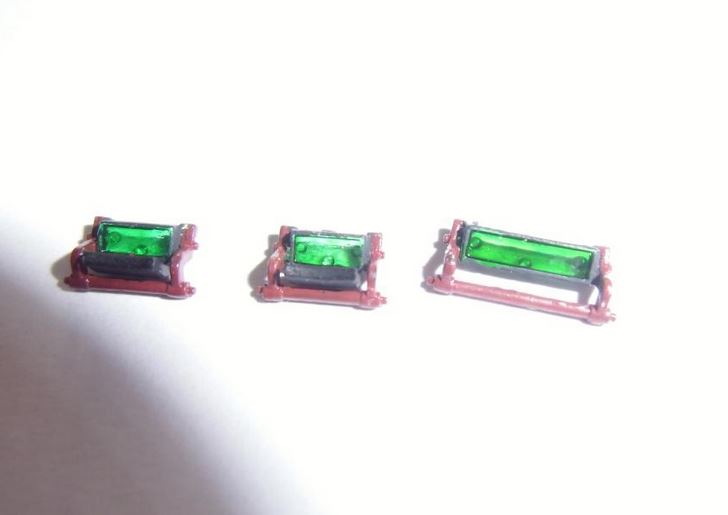

Ces épiscopes sont fait avec la technologie allemande. Ils sont composés de sept à neuf couches de verre sans espace entre eux, Ces blocs ont une épaisseur de  12 à 17 cm  . Ils sont ensuite placés dans  un cadre en bakélite noir et peuvent être  facilement être remplacés en cas de dommage. le verre   a normalement une légère teinte verdâtre. Aussi avec les couches successives  la couleur  est plus prononcée.


Nous sommes encore  dans le poste de conduite  à l’avant droit  du conducteur On voit très distinctement le système de déverrouillage du volet blindé protégeant  l’épiscope Une fois le bloc abaisse la vison est faite à travers une fente
On voit aussi au centre un bloc de connectique électrique



toujours dans le poste de conduite  à l’avant droit du conducteur qui est en tout point similaire au cote gauche Nous trouverons un petit support rectangulaire qui maintient  le bloc de verre épais en place . Aussi visible à droite est l'un des principaux  longerons en "I"  utilisés pour supporte l’affut du canon monté derrière le conducteur
On peut aussi voir la  couverture  partielle  du poste de conduite. La boîte derrière les longerons sur le côté  droit du châssis est  la zone de stockage de munitions, abritant 12 obus stockés  horizontalement Ils sont d’un accès facile pour le pourvoyeur


Le gros interrupteur visible au fond est le principal interrupteur électrique pour les batteries, . En résumé comme on peut le voir l’équipage du blindé était peu protégés des intempéries  aussi il devait y avoir la possibilité de fixer une bâche
Apparament il ne possédait pas de système de chauffage interne  pour le compartiment de combat de ce type de véhicule.

Nous avons ici le capot moteur de la plage arrière qui protège le diesel Tatra V-12 . Il possède des volets mobiles manipulé par le conducteur pour l’aération du moteur  Les volets peuvent être ouverts individuellement  Les principaux panneaux d'accès du moteur se trouvent  de chaque côté  et permettent d'accéder à  chaque rangée de cylindres.  Une trappe supplémentaire à l’arrière permet l'accès aux ventilateurs et autres équipements Les  collecteurs ou silencieux ont montés à l'extérieur  sur les ailes arrière, .

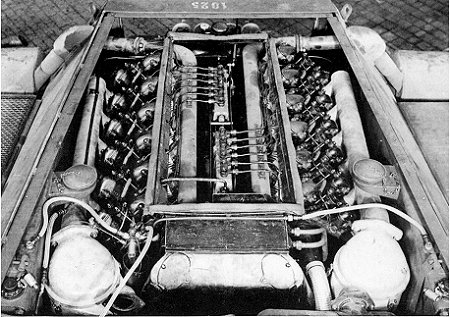

Le bloc moteur pouvait se retirer entièrement rapidement Sur cette photo d’usine nous avons une bonne vue du moteur Comme c’est un diesel il n’ pas besoin de  bougies d’allumage  mais de rampe d’injection  que nous voyons sur le haut du moteur  A l'arrière du moteur on peut voir les  collecteurs d'échappement qui sont courbé pour évacuer les gaz vers l’extérieur. On peut voir aussi les collecteurs d'admission sur les deux faces du moteur  apportant de l'air frais et filtré  à chaque soupape d'admission. On voit aussi le gros filtre d’essence (blanc)
Le  234 possédait une  cloison pare-feu  entre  le compartiment de combat et celui moteur. Les bouchons de remplissage de carburant se trouvent de chaque coté, juste au-dessus des filtres à air

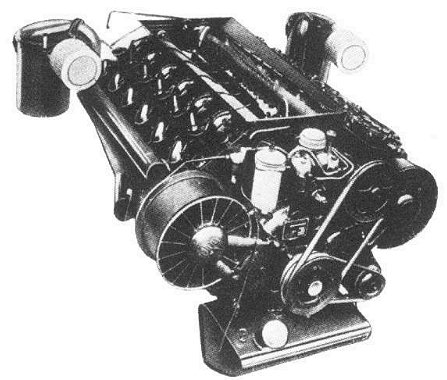

Le gros moteur Tatra 103 équipe la famille 234 pour les quatre versions Ici on voit une photo du moteur vue de l’arrière Comme ces moteurs ont été tropicalisés il est plus fiable dans toutes les circonstance et même pour les climats froids.L’air passe donc  près des cylindres du moteur sur chaque côté du bloc moteur.
Le filtre à essence  se situe au-dessus  du ventilateur gauche(cylindre blanc ) et les filtres à air sont situés à l'autre extrémité du moteur (à l'avant).. Il y avait un certain nombre de problèmes au début avec le moteur Tatra, mais la plupart ont été résolus avec le  temps Ce moteur pouvait être mis en route avec une manivelle,  insérée dans le récepteur à la droite, entre le filtre à huile et courroie d'entraînement.
 Il y avait un petit port sur la plaque de blindage inférieur arrière pour permettre l'accès à cette pièce. Le carburant permet une autonomie de plus de 800 km.

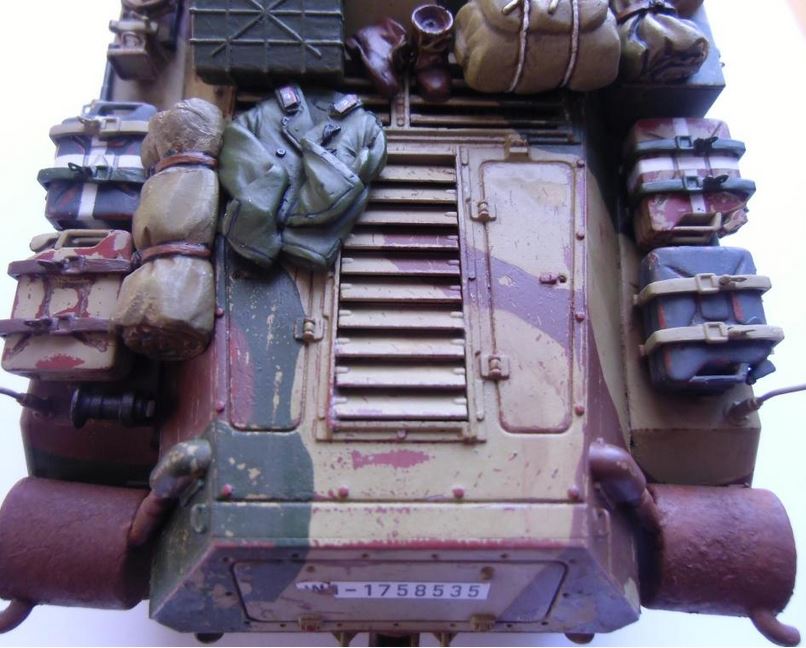

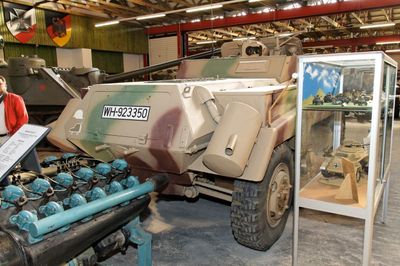

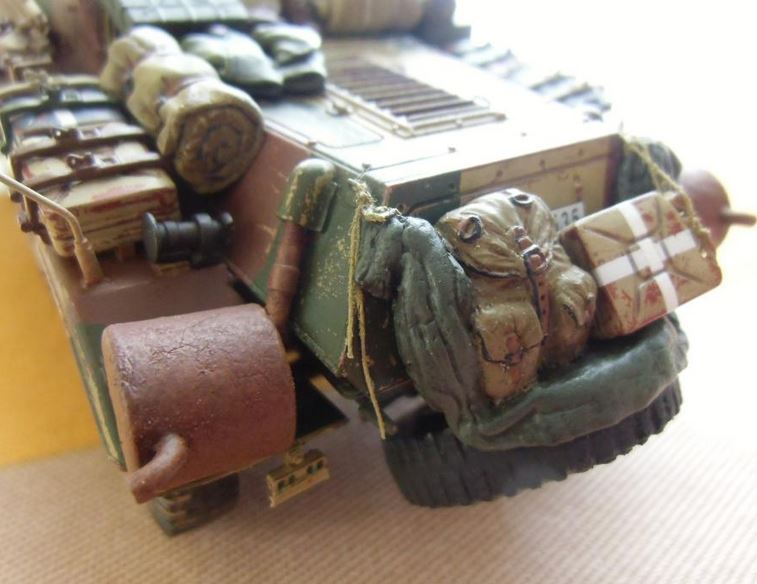

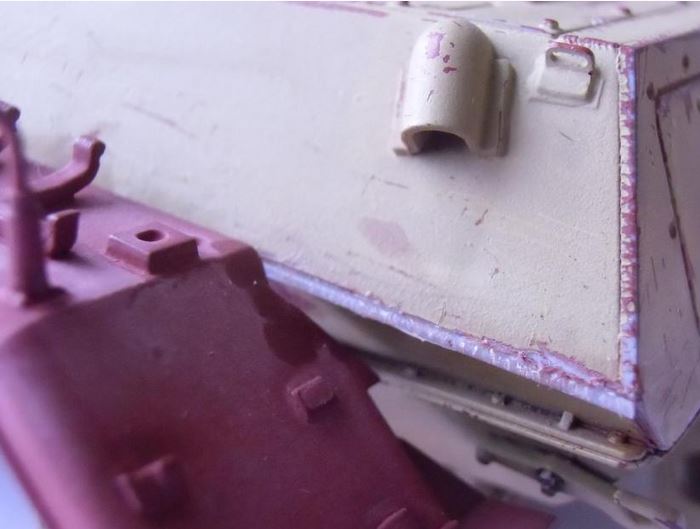

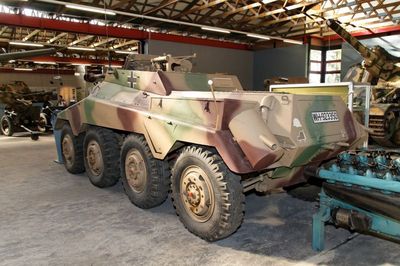

Voici l’arrière du  234/4, Sur les ailes arrières doivent se trouver les silencieux  des tuyaux d'échappement

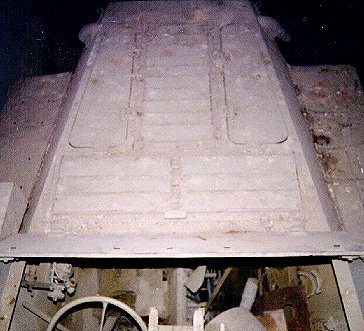

On peut voir  la porte d'accès à l'arrière du compartiment moteur  avec son trou pour passer la manivelle On peut deviner aussi des plots de fixation pour placer un démarreur de manivelle motorisée, similaire à ceux utilisés pour les chars  Une roue de secours était fixée à l’arrière.
