Bazooka M20 Super Bazooka Lisbonne

Bazooka M20 Super Bazooka M20 3.5in Rocket Launcher   Lisbonne
English Translation


Historique Voir ICI
History Click HERE

Le M20  Super Bazooka est une arme anti char developpé à la fin de la 2e Guerre Mondial comme varainte plus puissante du Bazooka et son projectile M1 / ??M9. Son efficacité a été renforcée par  l'augmentation du calibre pasant de 60 à 89 millimètres.
Cette armé fut utilisée  au cours de la guerre de Corée, où il fut unearme très efficaces Il fut ensuite utilisé par les forces armées américaines utilisées jusqu'au début du Vietnam sous plusieurs versions.Ensuite il a été remplace par des armes plus modernes et jetables comme le M72 LAW. Les autres utilisateurs des M20  Super Bazooka furent  le Canada, Italie, France, Royaume-Uni, le Portugal .
Le M20 Super Bazooka r tire une roquette antichar  propulsé par du carburant solide . Ces roquettes sont à charge creuse (HEAT) ou des roquettes classiques comme lest M28A2 HEAT (poids total 4 kg), laq M29A2 et M30 avec du phosphore blanc.
Lors du tir la fusée accélère à environ 103 m / s  En vol les roquettes sont stabilisées par ailerons.
Le M20  Super Bazooka  est en 2 parties en alliage d'aluminium Le tube est ouvert aux deux extrémités. Grace à son montage en deux parties  il peut être facilement stocké et transporé . Le chazrgment ss e fait par l arrière. Après le chargement, la fusée doit être connecté au système de mise à feu électrique par fil,
 La fusée degage un dard tres dangeureux à l'arrière du lanceur sur une deistance de 23 mètres
Le système d'allumage électrique utilise une magnéto de déclenchement  produisant du courant électrique qui déclenche le moteur de fusée.  La poignée du. M20  Super Bazooka possède une sécurité . Le Super Bazooka peut être tiré à l'épaule, grâce à une crosse squelette  et aussi avec un bipied repliable qui est fourni en option  Certains Super Bazooka  possède aussi un monopode support escamotable, situé sur la crosse d'épaule.

The M20 Super-Bazooka antitank rocket launcher was developed toward the end of WW2 as a more powerful and effective variant of the original M1 / M9 Bazooka antitank rocket launcher. Its effectiveness was enhanced by increasing shaped charge warhead diameter from 60 to 89 millimeters. The launcher tube diameter was also increased to accommodate larger and more powerful rocket. First used operationally during Korean war, the M20 Super-Bazooka antitank rocket launchers and its rockets proved to be quite effective, and US Armed forces used Super-Bazookas in several variants until early part of the Vietnam war. During the Vietnam War M20 launchers were generally replaced by much more compact disposable M72 LAW anti-tank weapons. Other users of the M20 Super-Bazooka antitank rocket launchers included armies of Canada, Italy, France, UK, Portugal and some others.
M20 Super-Bazooka antitank rocket launcher fires solid fuel powered rockets with shaped charge (HEAT) rockets. Primary rocket types are M28A2 HEAT (total weight 4 kg), M29A2 practice and M30 White Phosphorous. Rocket motor normally burns out inside the launcher tube, accelerating the rocket to about 103 m/s (340 fps). In flight rockets are stabilized by radial tail fins. Rocket motor ignition is of electric type.

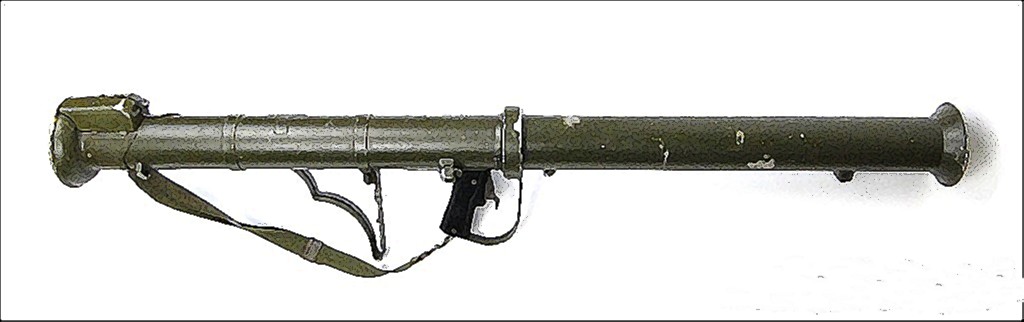

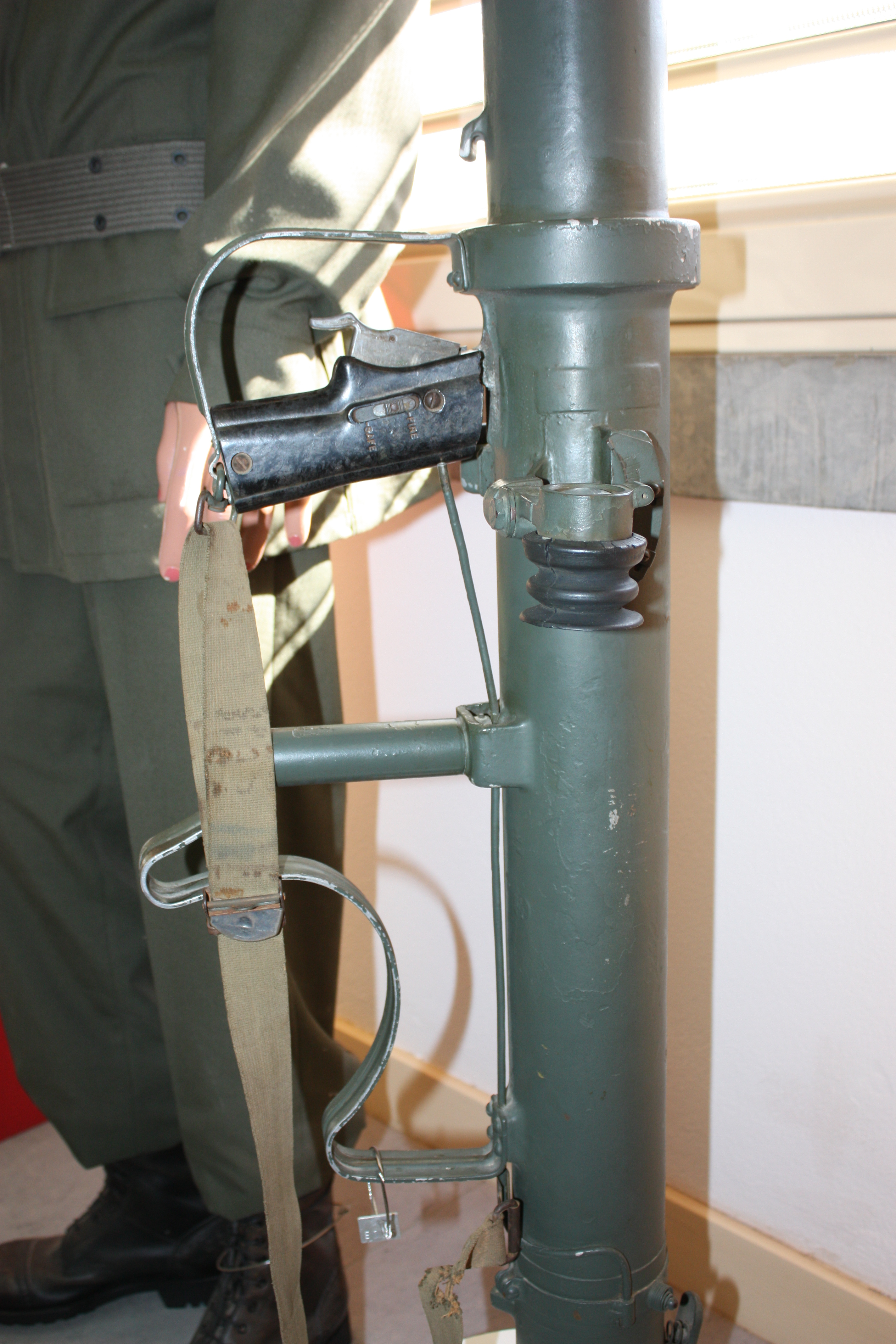

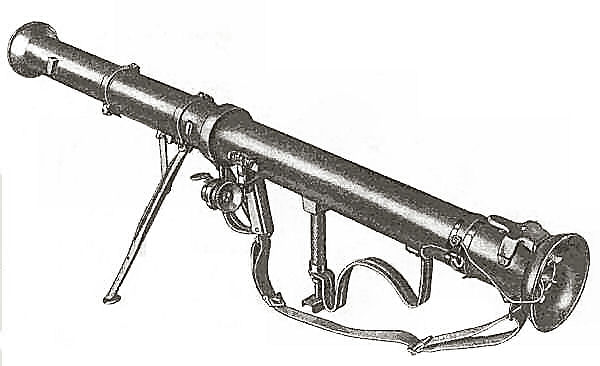

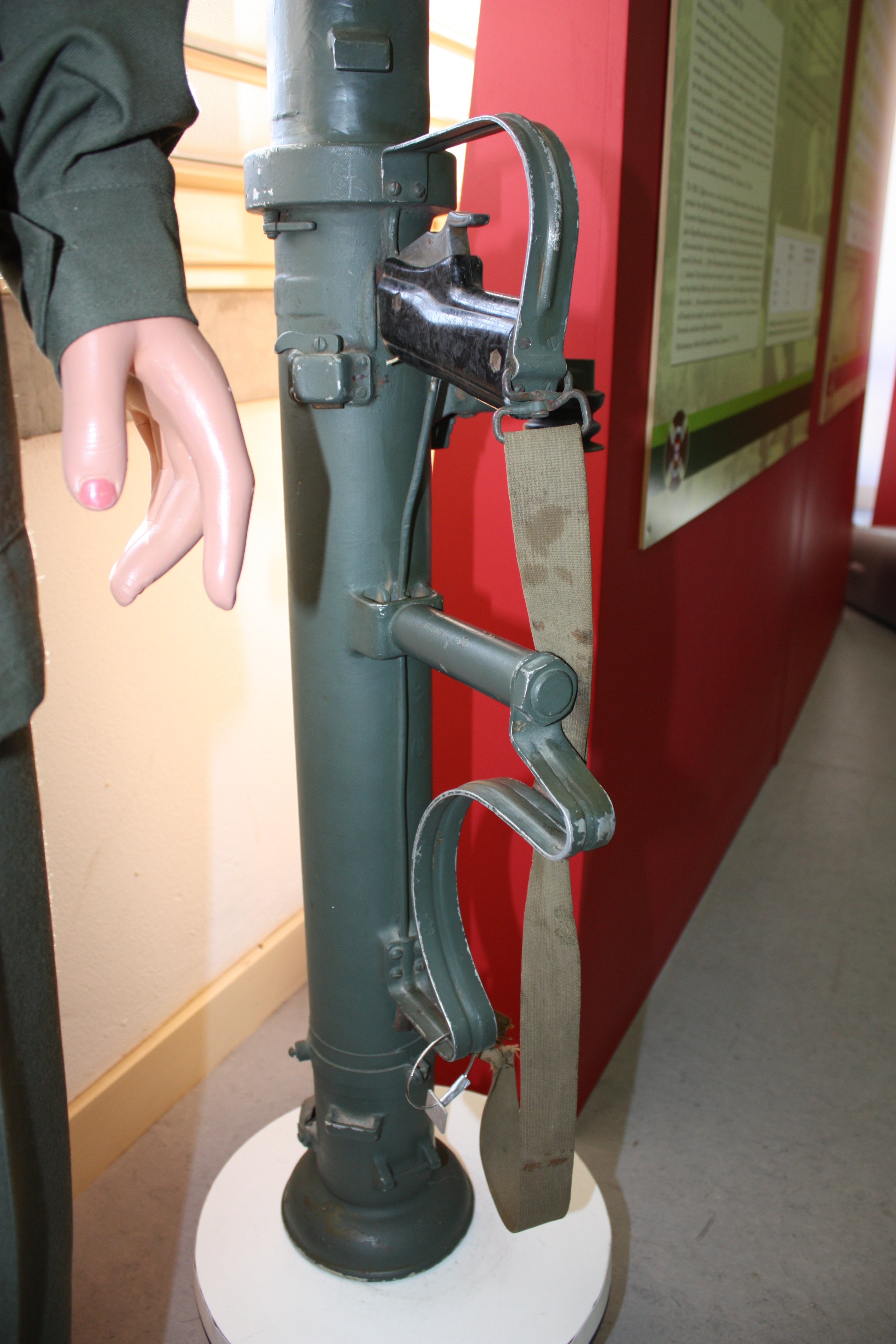

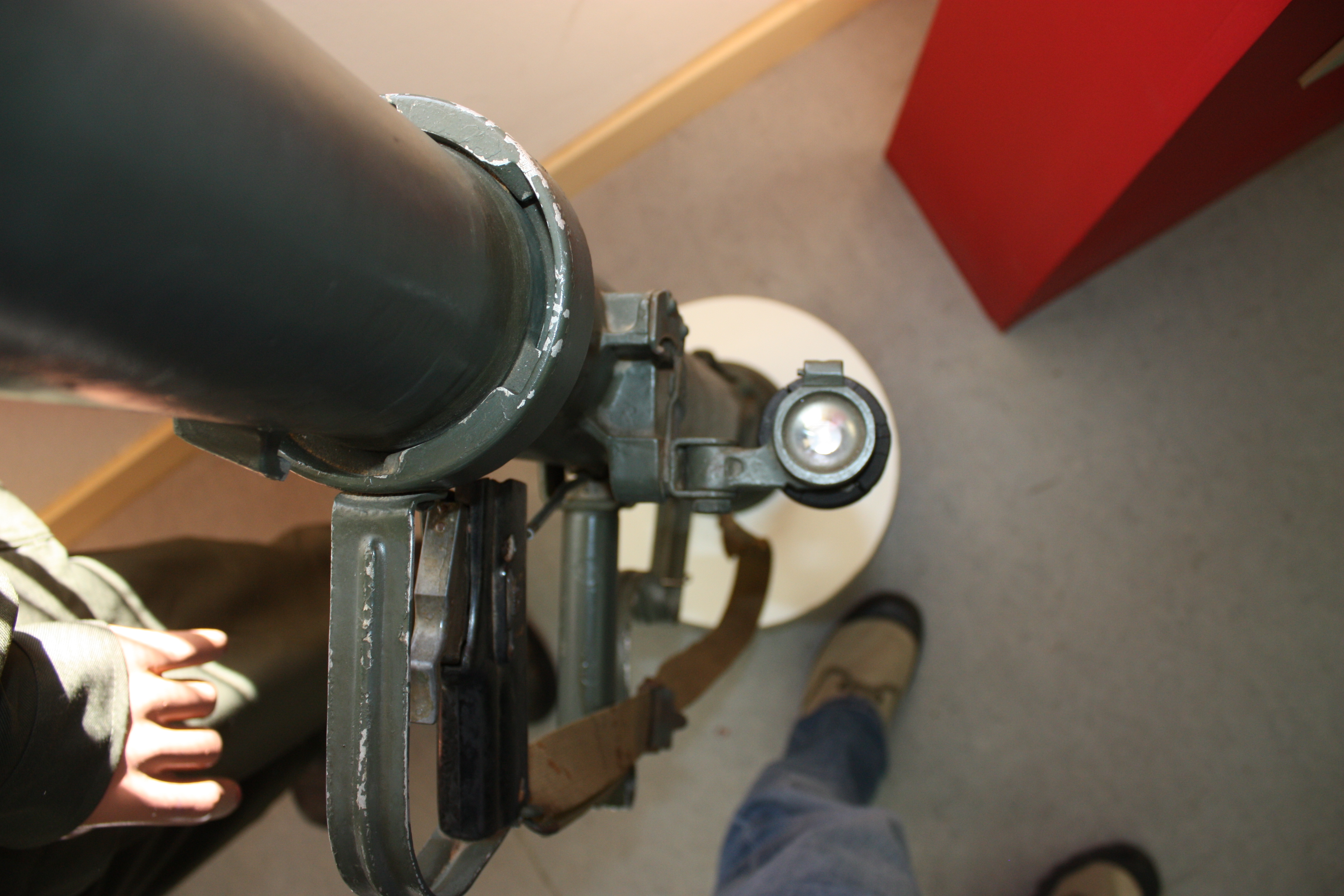

The M20 Super-Bazooka antitank rocket launcher is built around two-part aluminum alloy smoothbore barrel, open at both ends. Barrel can be easily disassembled into two parts (front and rear) for more compact storage and transportation. Rockets are loaded into the barrel from the rear. After loading, rocket has to be connected to the electric firing system by its own wire, which is manually attached to the contact spring located next to the rear end of the barrel. When fired, the rocket motor creates significant dangerous backblast zone behind the launcher, which is up to 25 yards (23 meters) deep. Electric ignition system uses trigger-operated magneto to produce electric current which sets off the rocket motor. Manual safety is provided on the pistol grip. M20 Super-Bazooka antitank rocket launcher is fitted with folding reflecting optical sight installed on the left side of the barrel tube. Super-Bazooka can be fired off the shoulder, thanks to the skeletonized shoulder stock attached below the rear part of the barrel, and an optional folding bipod can be fitted to fire weapon from prone, supported position. Some Super-Bazooka launchers were also provided with retractable support monopod, located in front of the shoulder stock.
