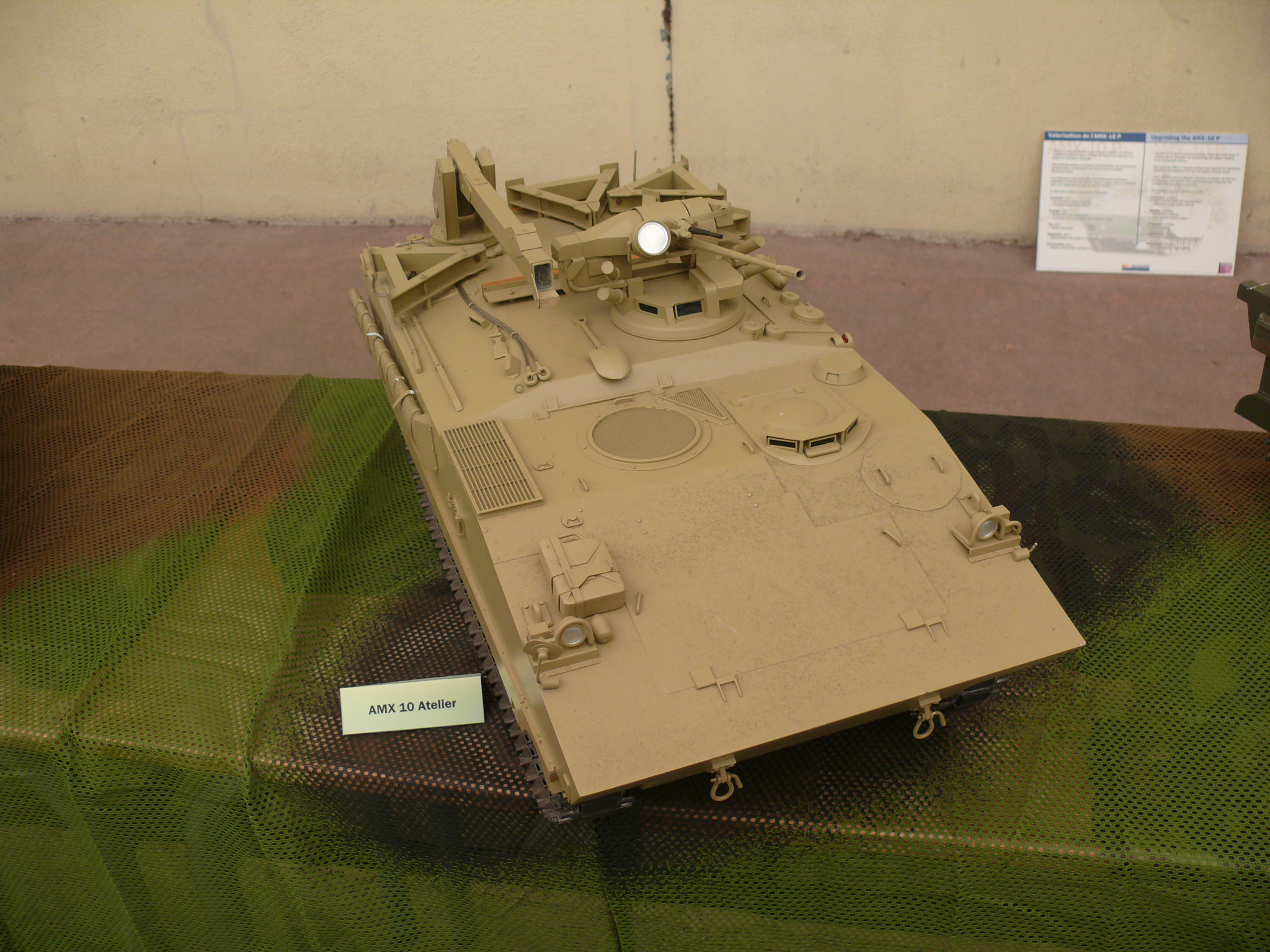

AMX 10 ECHELON ( maquette)
English Transaltion
Histoire voir ICI
 |
Véhicule de soutien, l'AMX 10 ECHELON est destiné au transport d'une équipe de mécaniciens sur le terrain, au sein d'unités blindées ou mécanisées, pour assurer les fonctions suivantes :
effectuer un diagnostic,
assurer les réparations concernant les trains de roulement,
éventuellement procéder à certains des échanges d'ensemble.
L'AMX 10 ECH est capable d'intervenir en accompagnement des chars de dépannage des unîtes blindées.
L'équipage est de cinq hommes :
1 chef mécanicien ; le chef mécanicien est assis dans le tourelleau, à l'avant gauche de l'habitacle, derrière le pilote.
3 mécaniciens ; l'habitacle est aménagé pour recevoir les trois mécaniciens et le lot d'échelon.
1 pilote ; le pilote est assis à l'avant gauche du véhicule comme dans l'AMX 10 P.
Équipements spécifiques.
Afin de pouvoir assurer sa mission d'accompagnement de l'AMX 30 D, l'AMX 10 Échelon possèdent les deux équipements spécifiques suivantes :

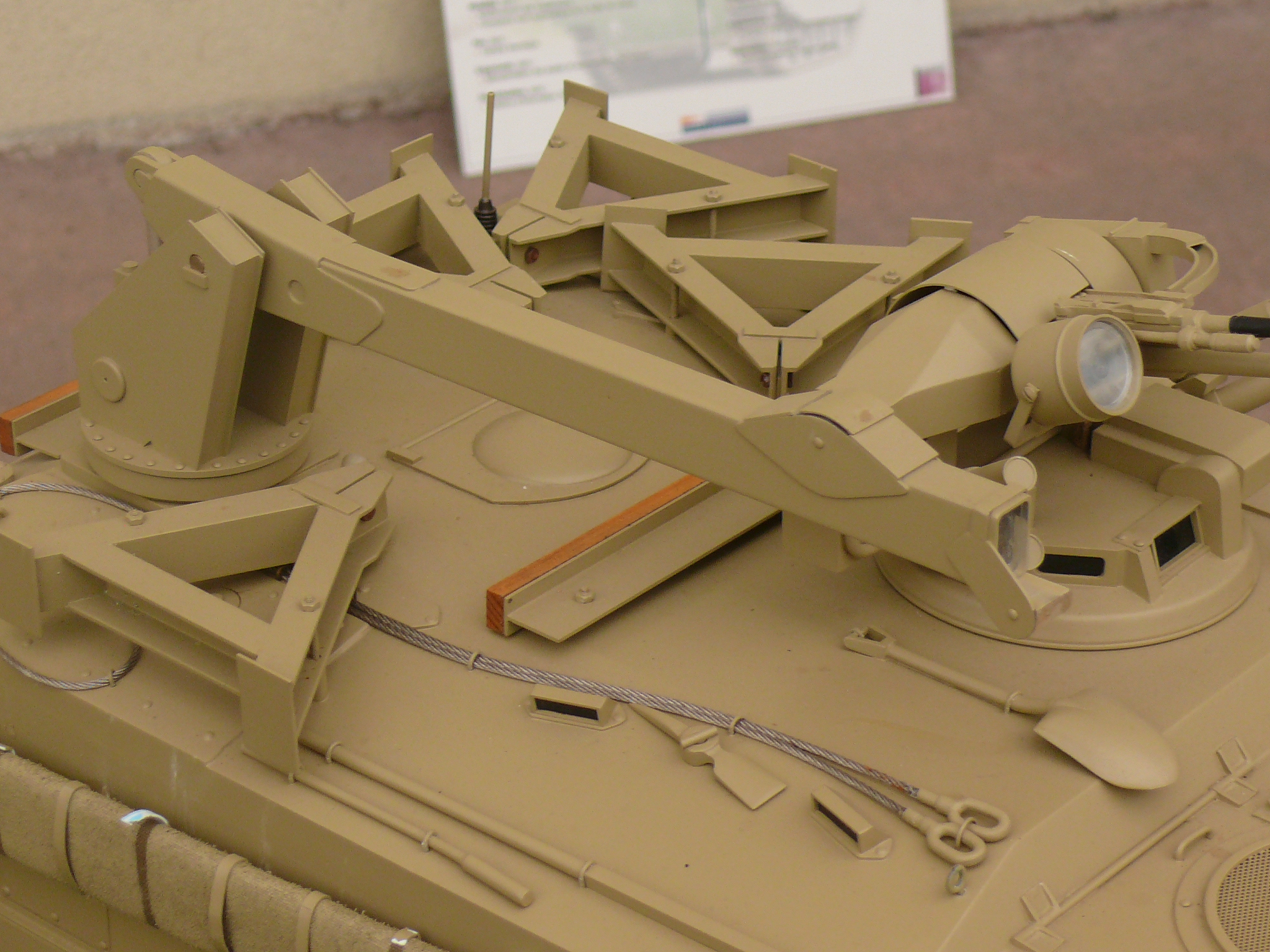

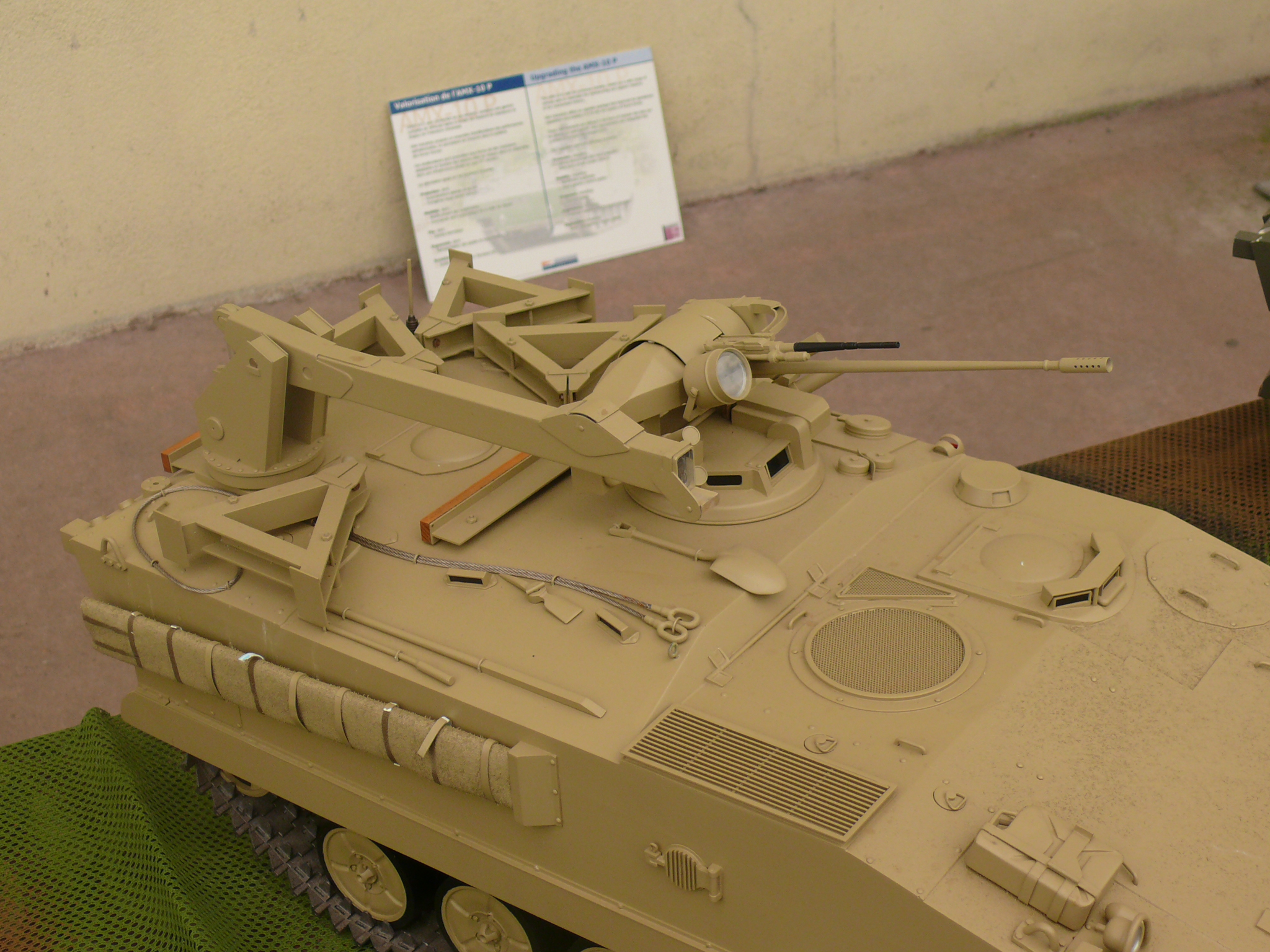

Une grue de levage, montée à l'arrière droit du véhicule, permet de déposer, les toits arrières et la poutre de ventilation de l'AMX 30 ou le groupe motopropulseur de l'AMX 10. En position de repos, la grue est brêlée sur le véhicule et le palan démontable, trouve place à l'intérieur de l'habitacle.
Les deux tréteaux et les deux crics de levage.
Les deux tréteaux, fixés sur le toit, et les deux crics, logés à l'intérieur de l'habitacle, permettent d'assurer des réparations sur les suspensions et les trains de roulement des véhicules de la famille AMX 10 et AMX 30 (échange de barres de torsion, par exemple).
Les outillages d'échelon.
Les rechanges d'échelon.
Ils peuvent prendre place directement sur le plancher du véhicule, dégagé à cet effet, et dans un casier de rangement situé dans la partie gauche de l'habitacle
Armement
L'AMX 10 échelon est équipé d'un tourelleau monoplace TOUCAN 1 sur lequel l'armement est monté en superstructure.
Un canon mitrailleur de 20 mm,
une mitrailleuse de 7,62 mm, jumelée au canon de 20 mm.
Radio
un poste radio TRVP 13
Il fut en service avec l’armée Saoudienne
AMX 10 Echelon (Model)
History click HERE
|
Support vehicle, the AMX 10 échelon is intended to transport a team of engineers on the ground, in armored or mechanized units to perform the following functions:
make a diagnosis,
ensure the repairs on the running gear,
possibly to some of the exchanges together.
The AMX 10 ECH is able to intervene in support of tanks troubleshooting armored units.
The crew of five men:
1 chief engineer, chief engineer is sitting in the turret at the front left of the passenger behind the driver.
3 mechanics, the carrier is arranged to receive the three mechanics and a batch of step.
1 driver, the driver is seated at the left front of the vehicle as in the AMX 10 P.
Equipment.
In order to fulfill its mission to support the AMX 30 D, 10 AMX Echelon have the two following specific equipment:
A lifting crane, mounted on the right rear of the vehicle can submit, roof beam and rear vents of the AMX 30 or powertrain 10 of the AMX. In resting position, the crane is brêlée on the vehicle and hoist removable fits inside the cabin.
The two trestles and two lifting jacks.
The two trestles, fixed on the roof, and two jacks, housed within the passenger compartment ensure repairs to the suspension and running gear of the family AMX 10 and AMX 30 (exchange torsion bars, for example).
Grade tools.
Spare step.
They can take place directly on the floor of the vehicle, identified for this purpose, and in a storage locker located in the left side of the cabin.
Weaponry
The AMX 10 is level with a single turret TOUCAN 1 in which the weapon is mounted superstructure.
A gunner cannon of 20 mm
a machine gun of 7.62 mm, coupled with the 20mm gun.
Radio
a radio TRVP 13
He would be used by Saudi Army
