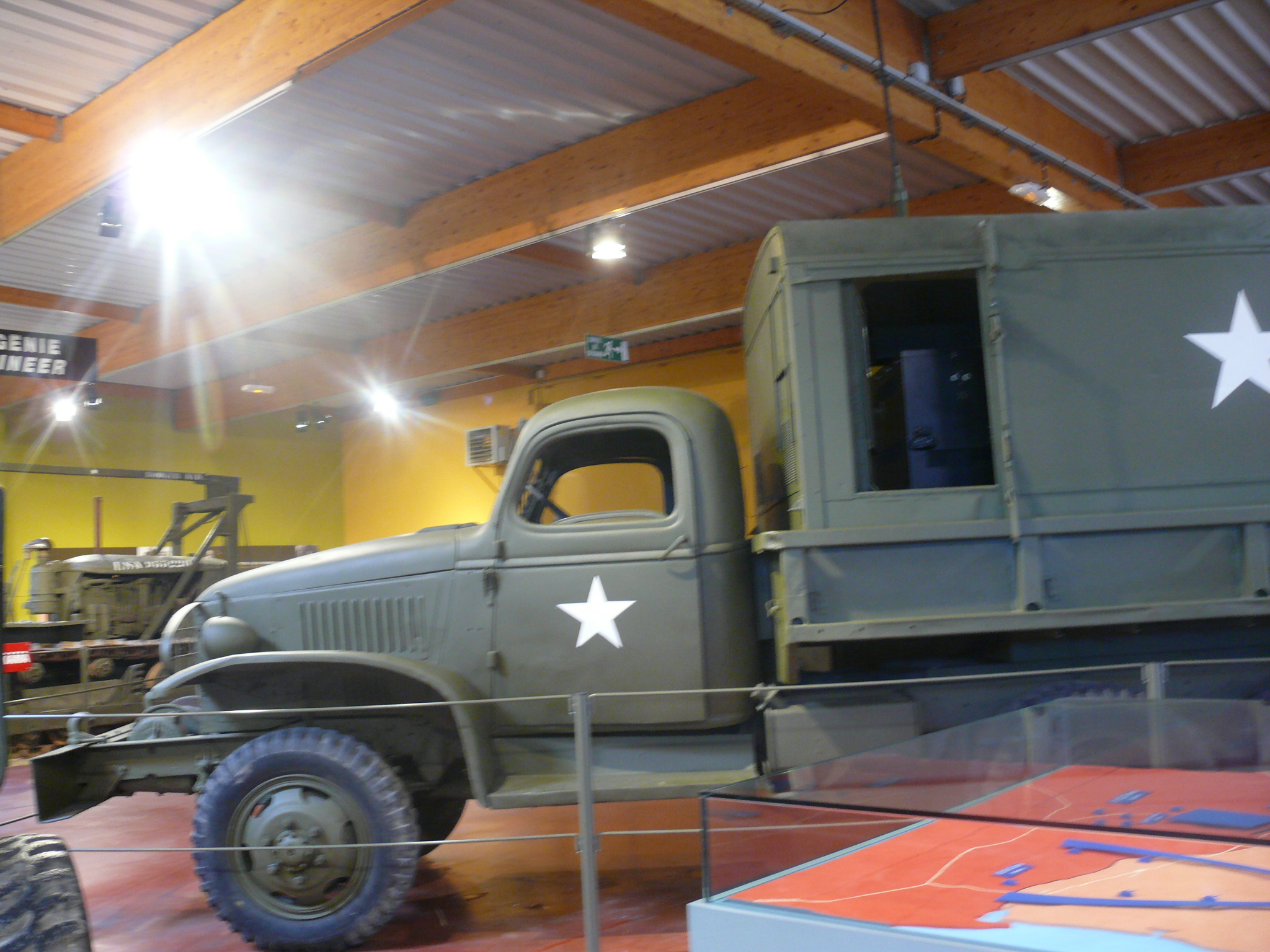

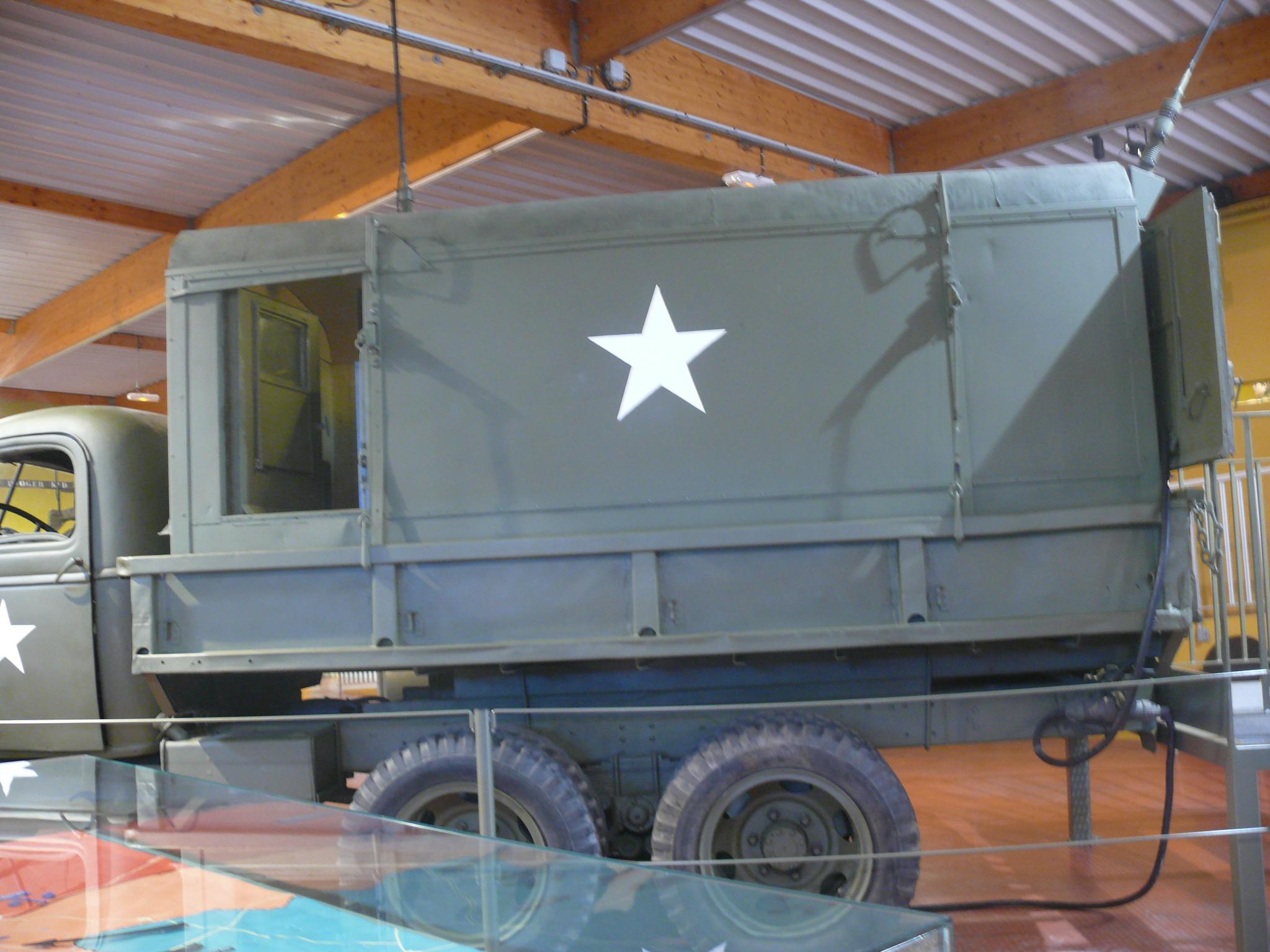

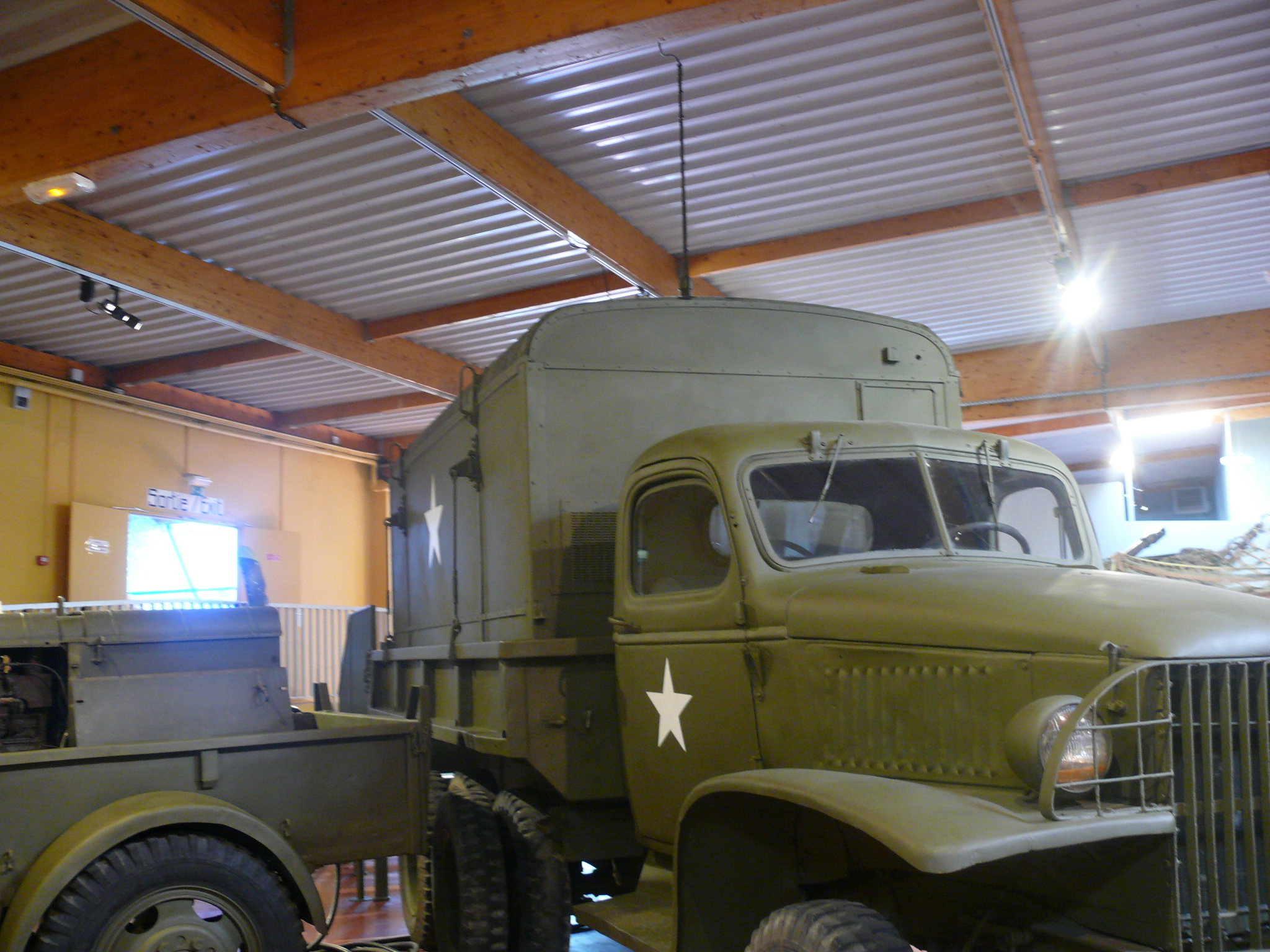

GMC CCKW 353 Shelter HO17 avec SCR 399 Bayeux

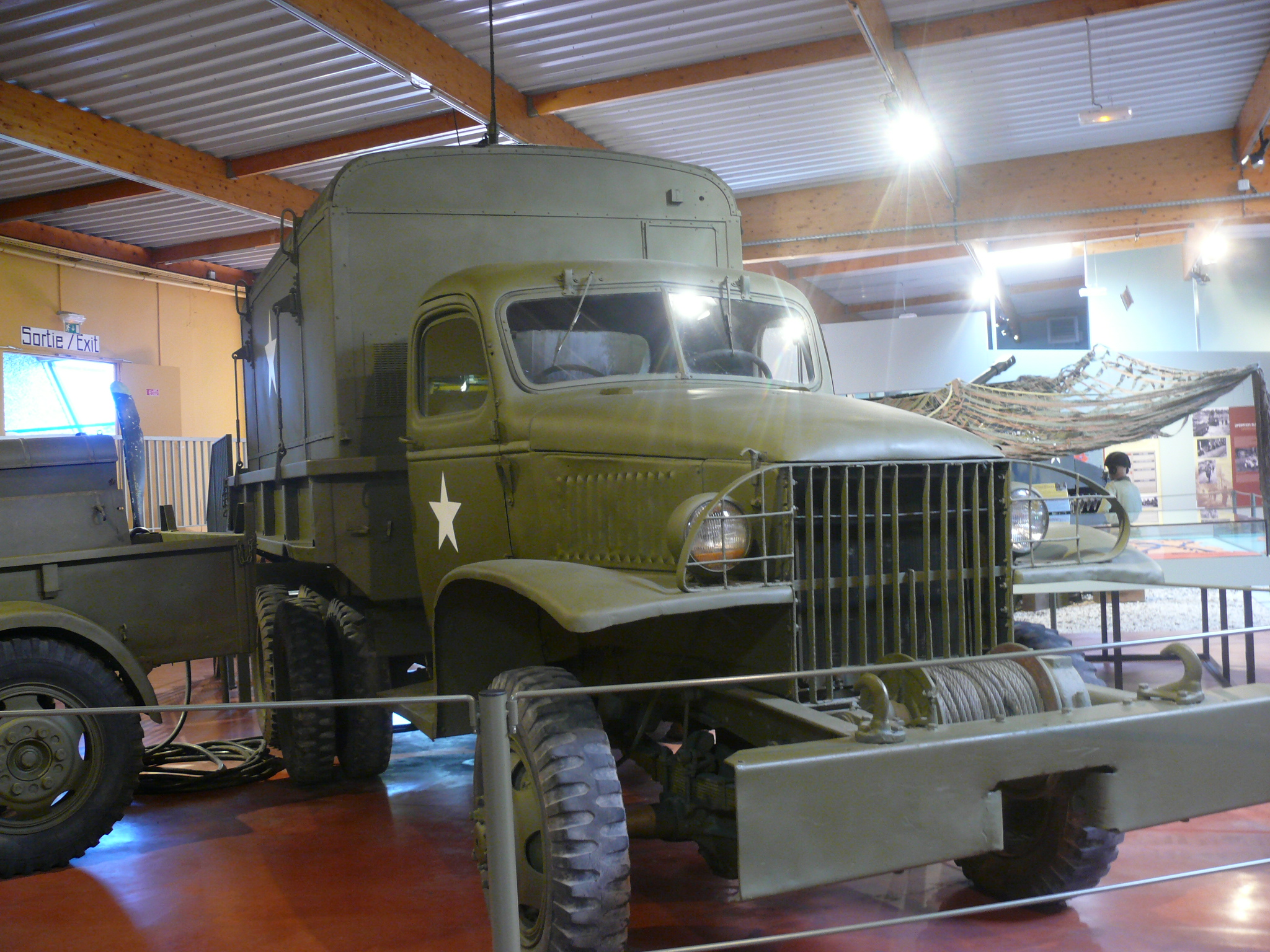

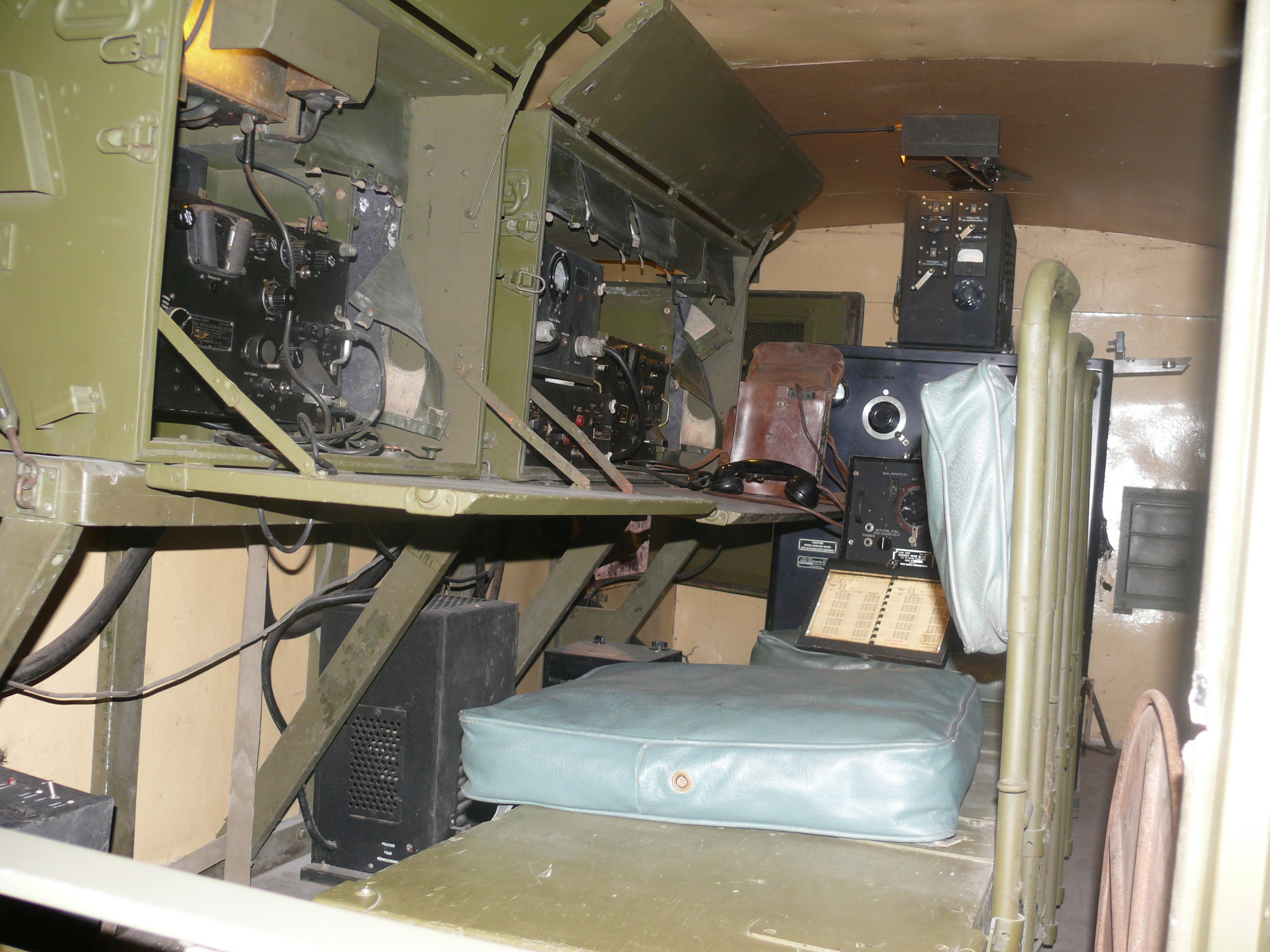

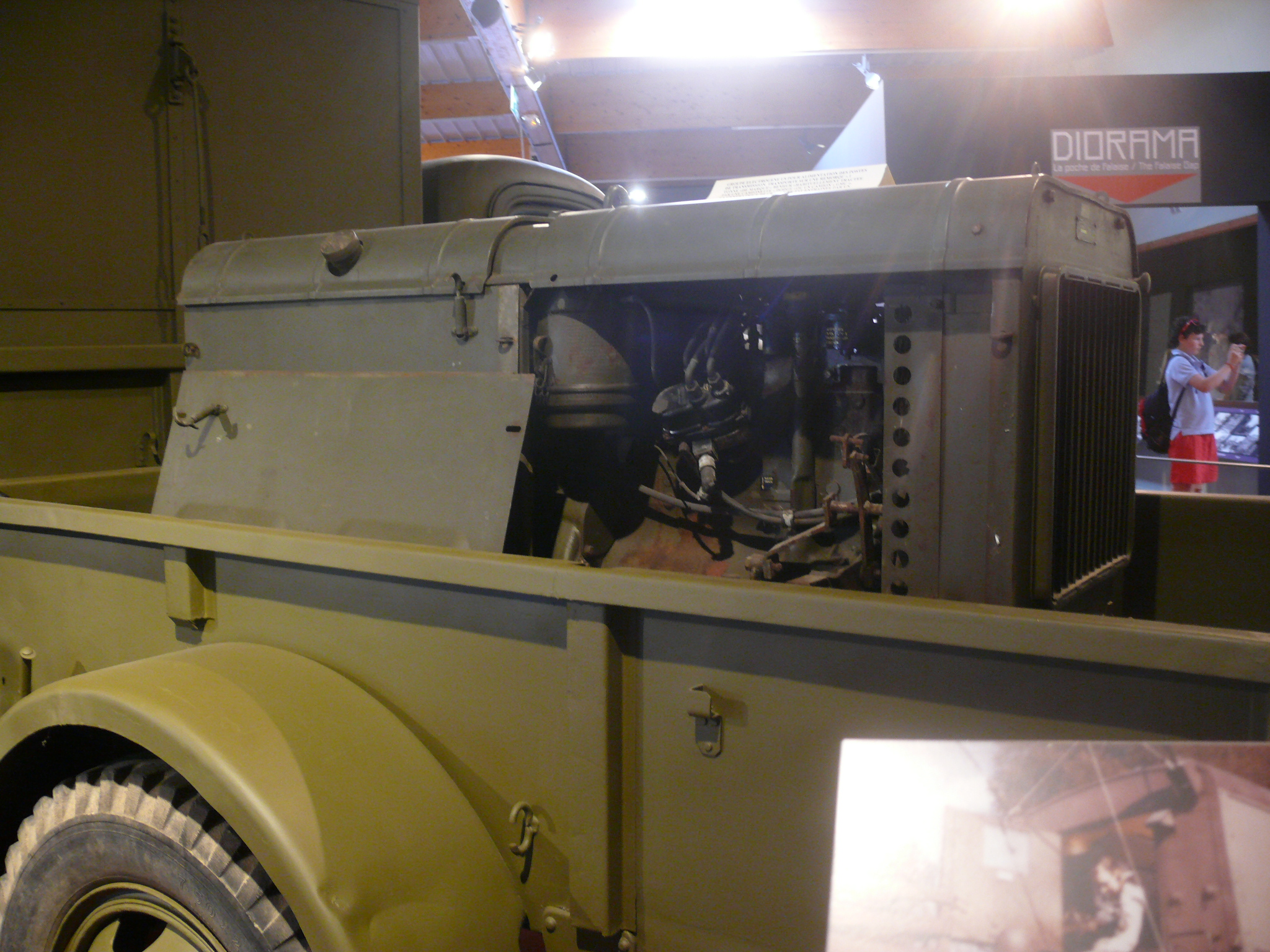

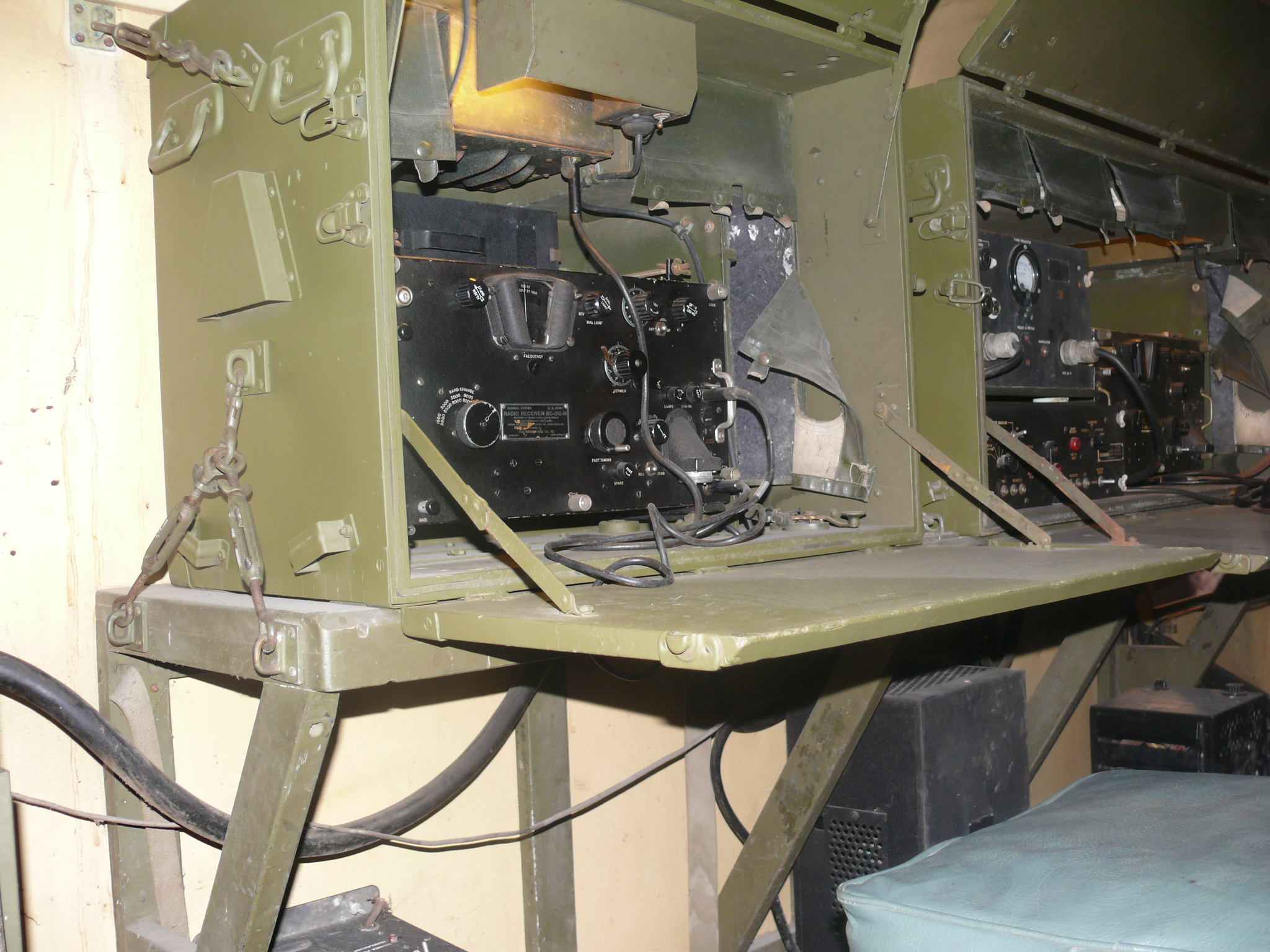

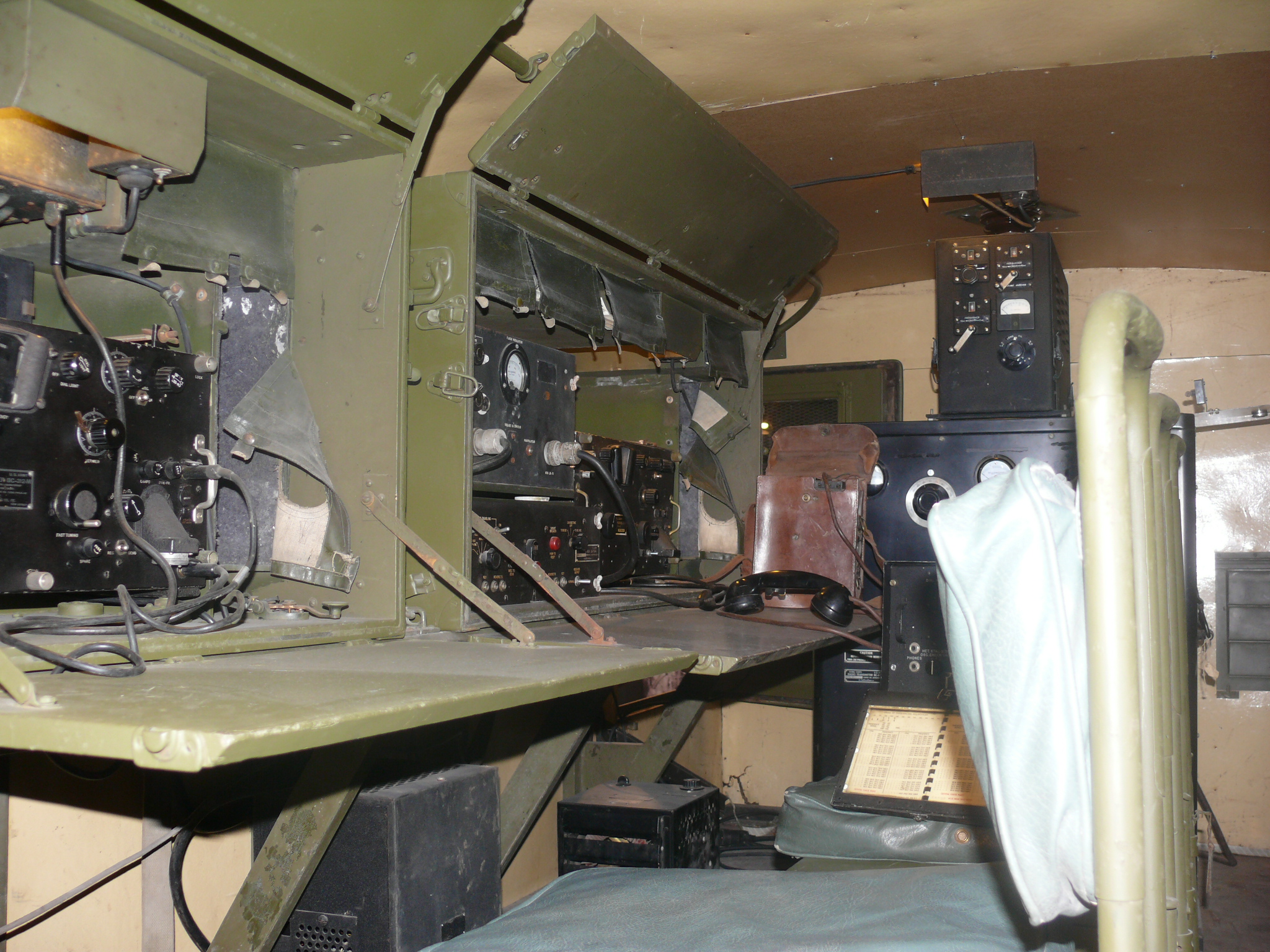

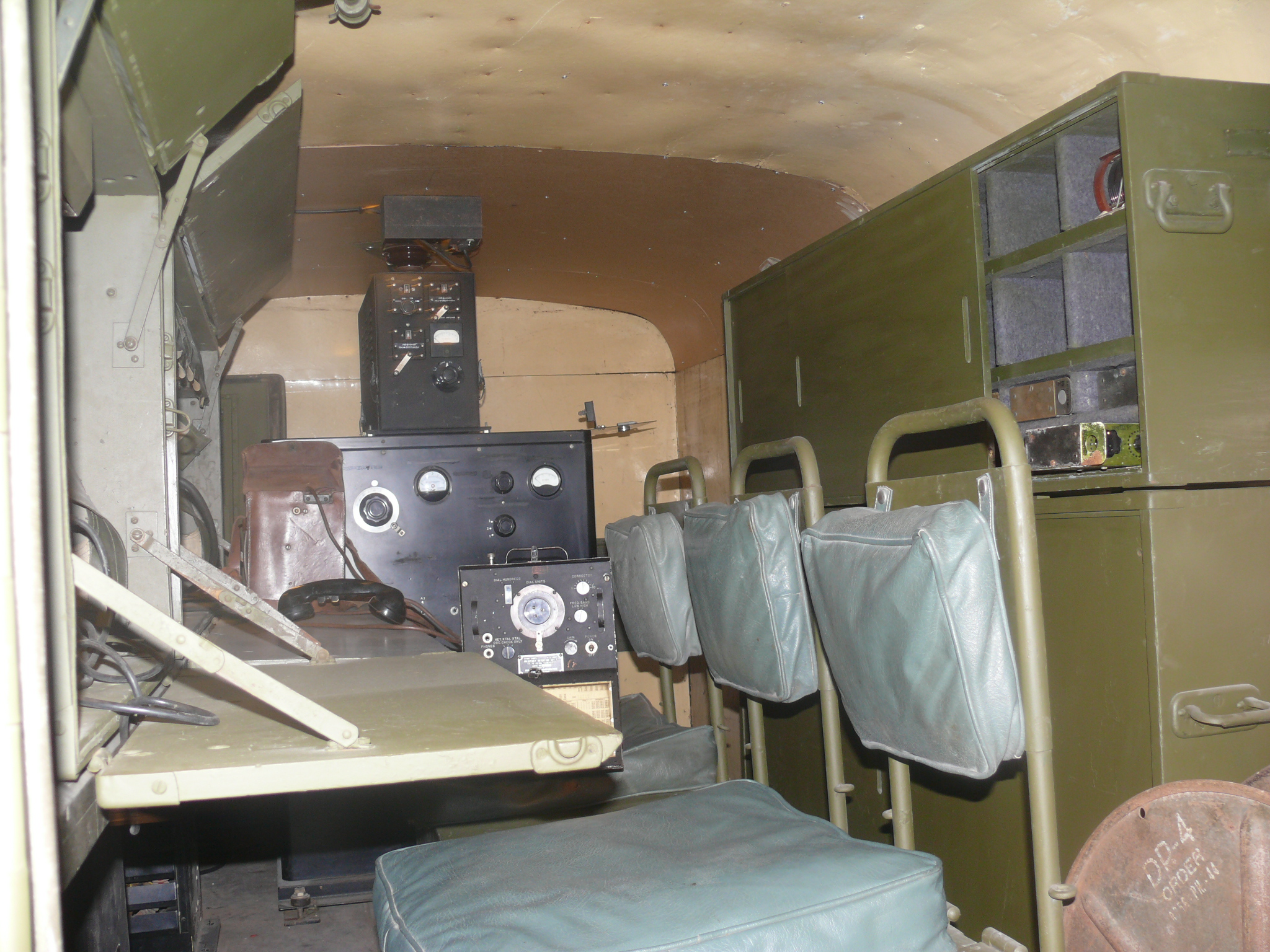

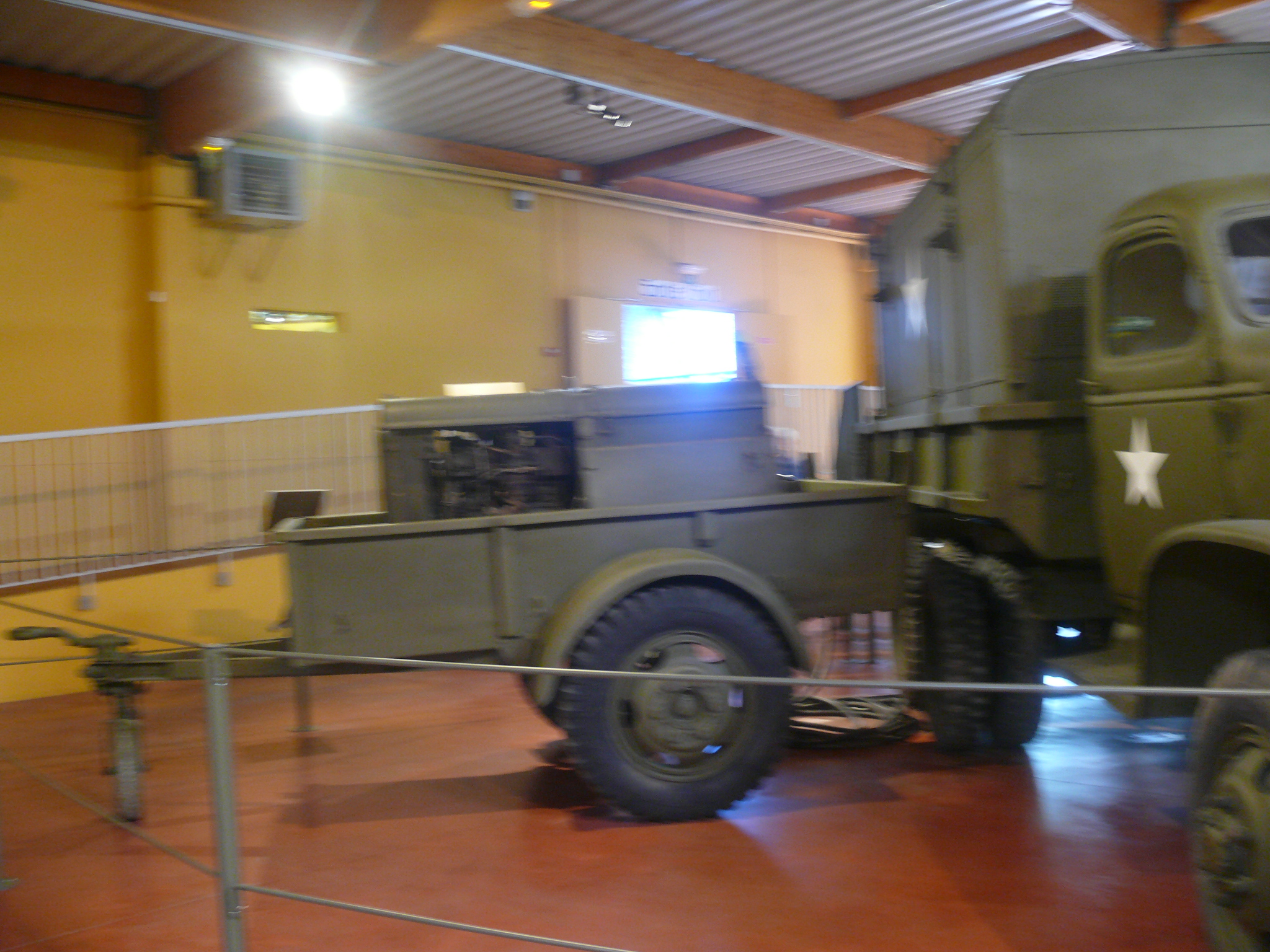

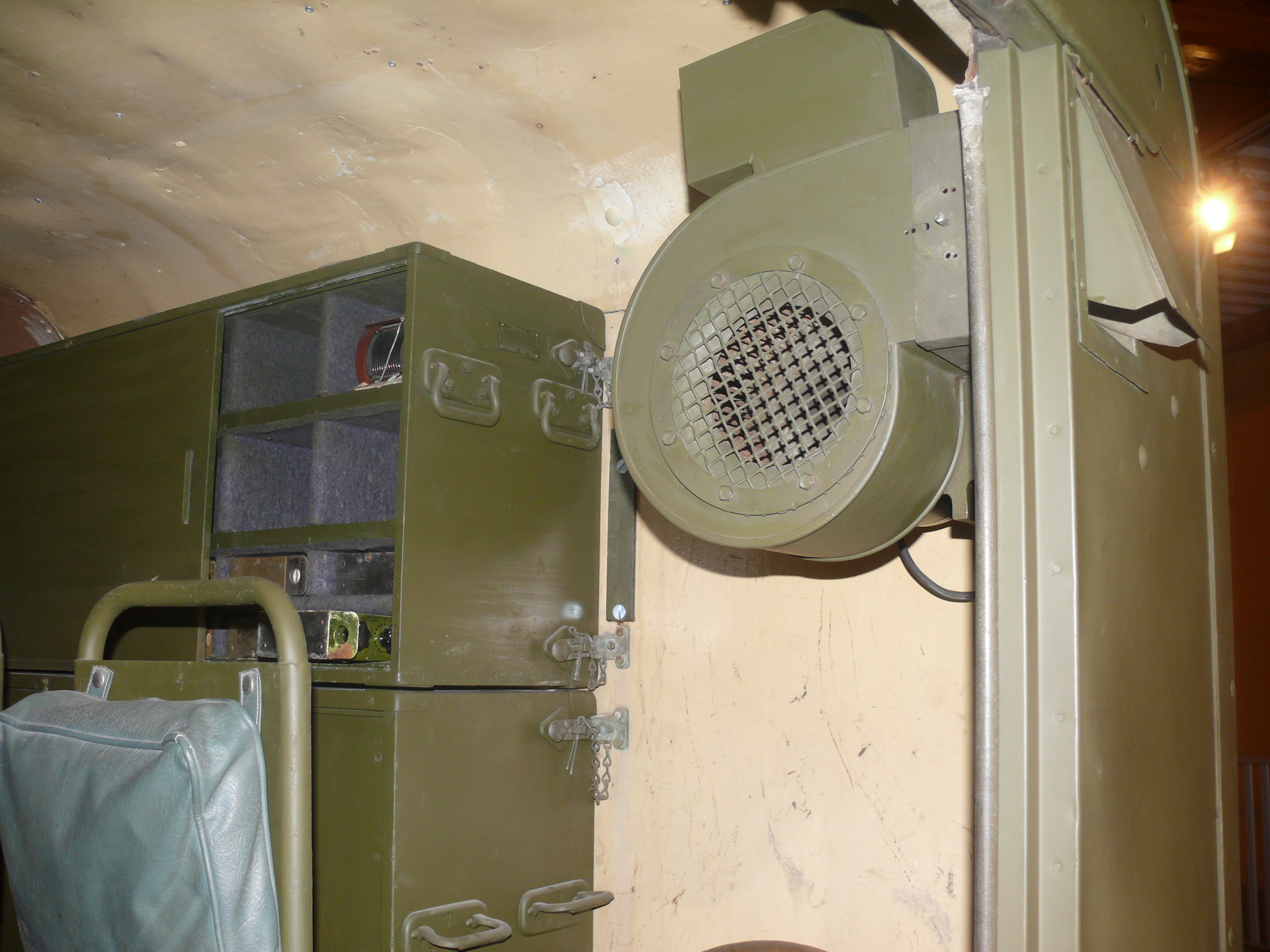

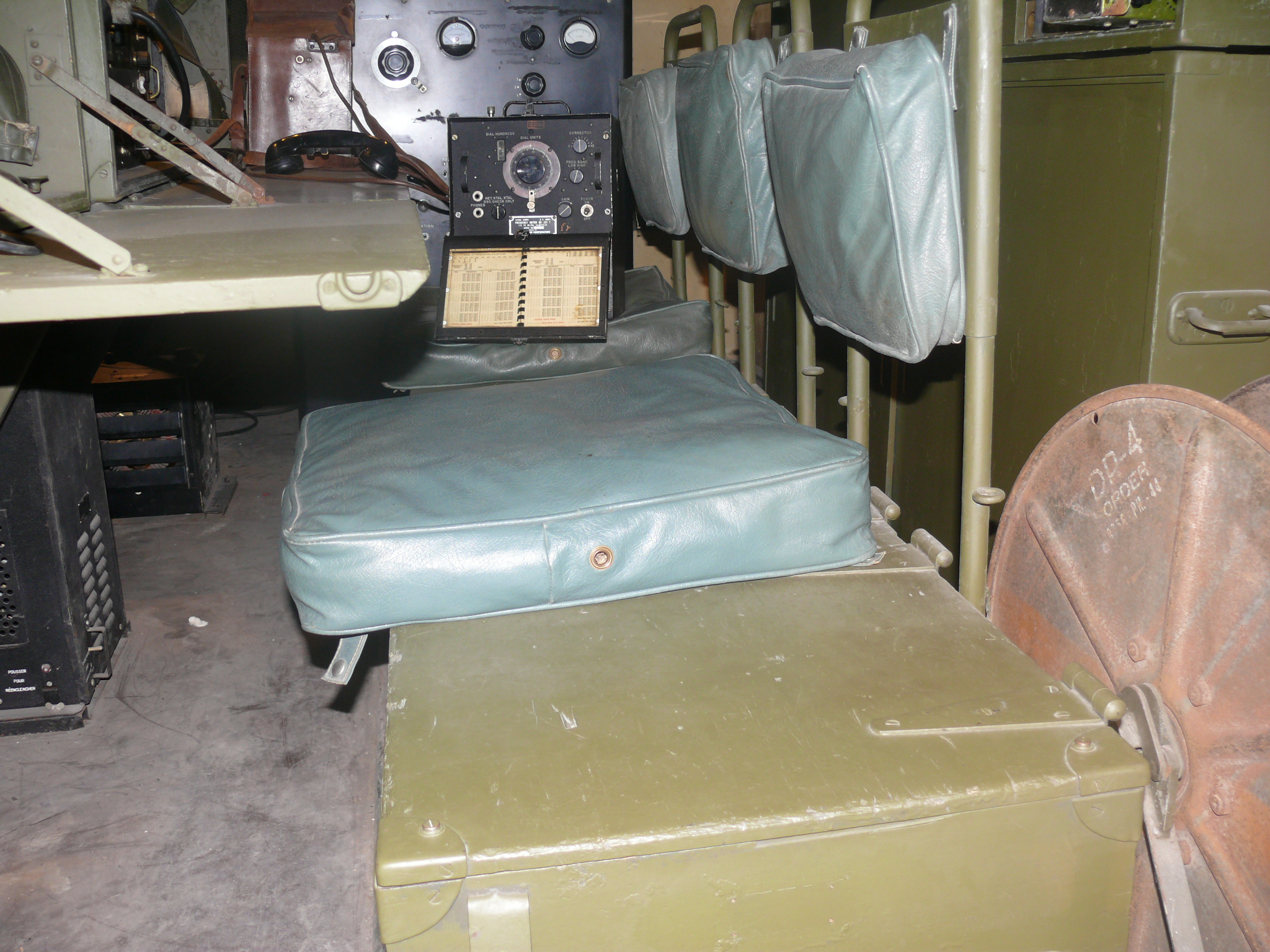

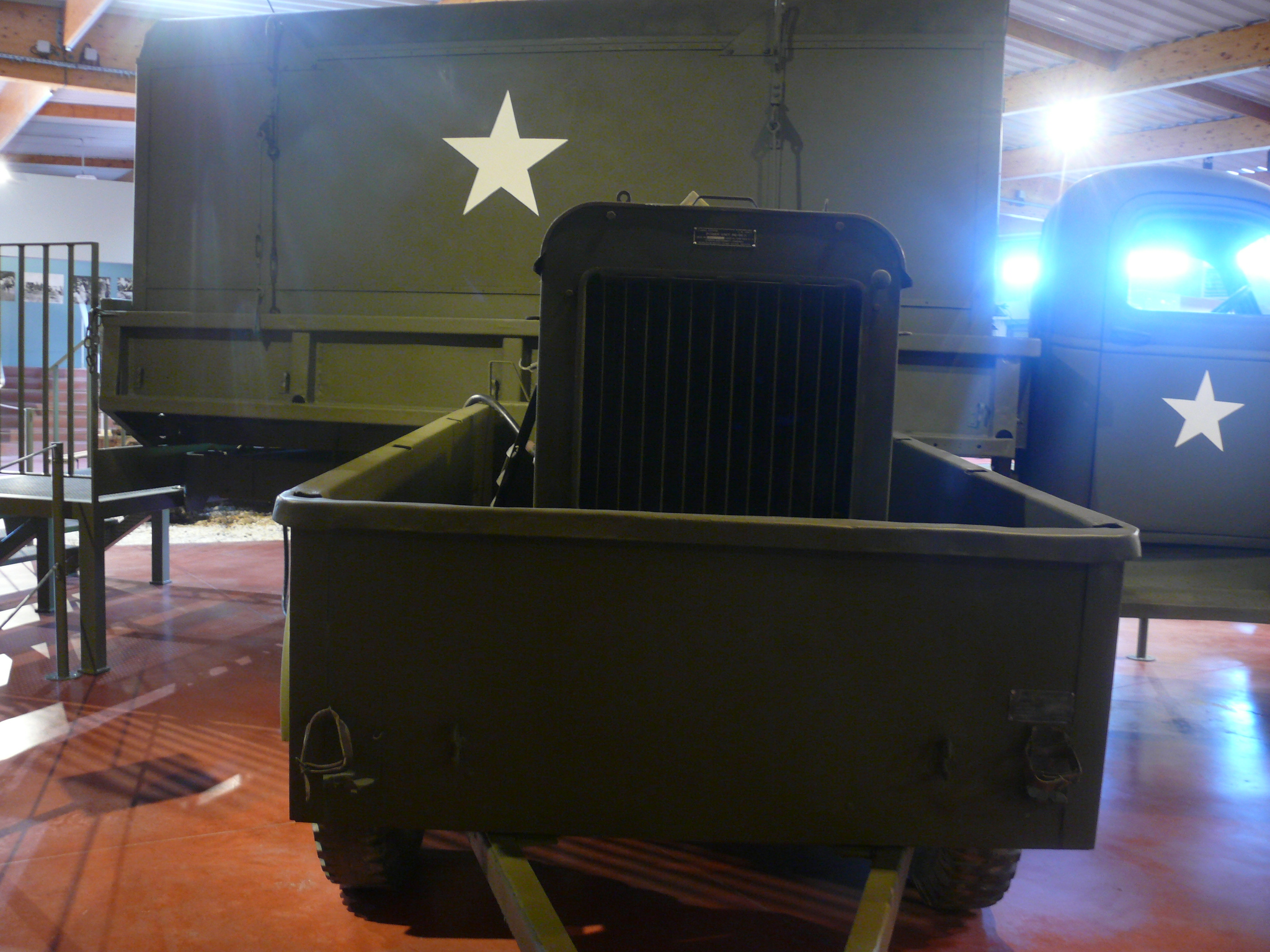

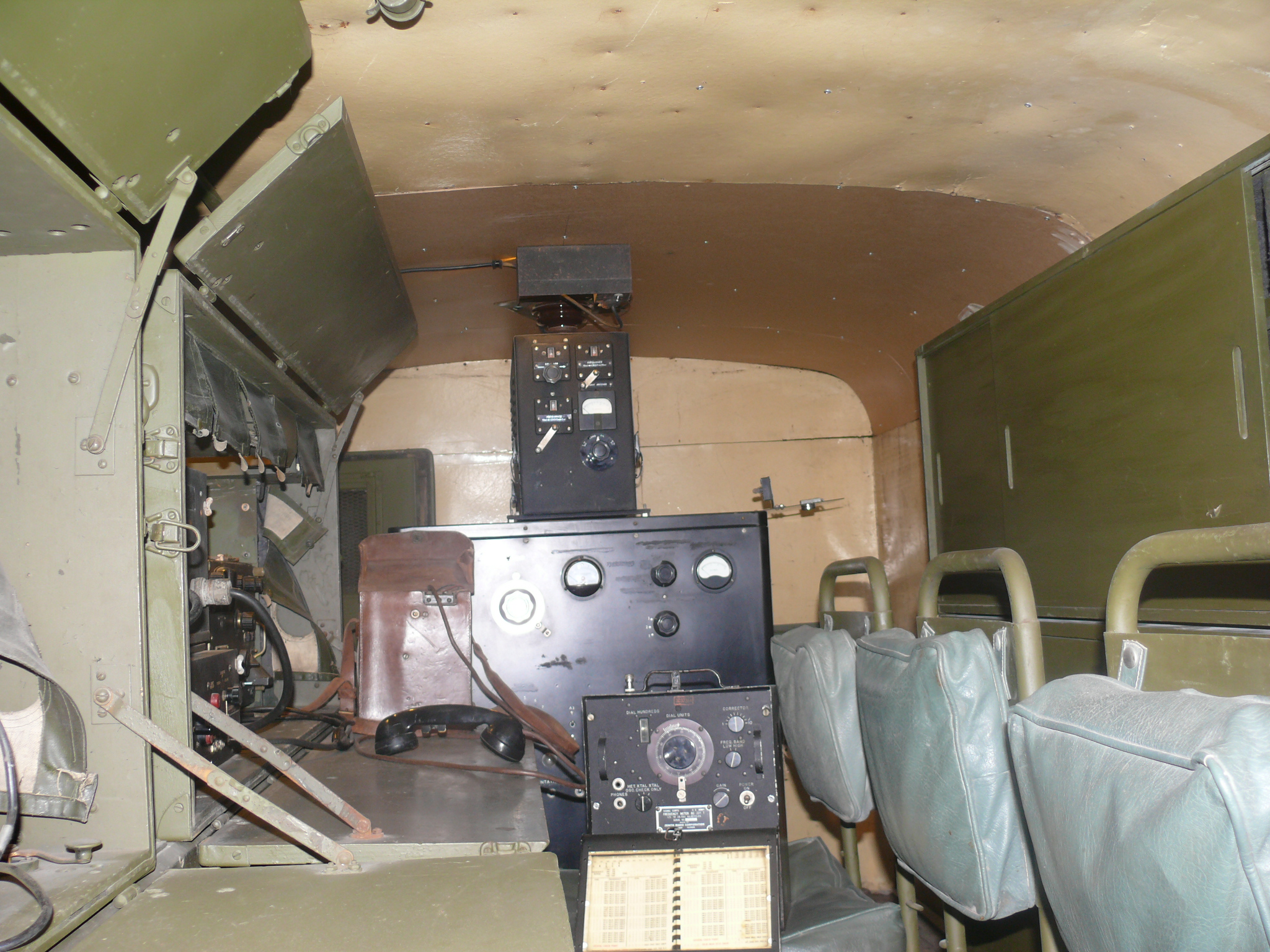

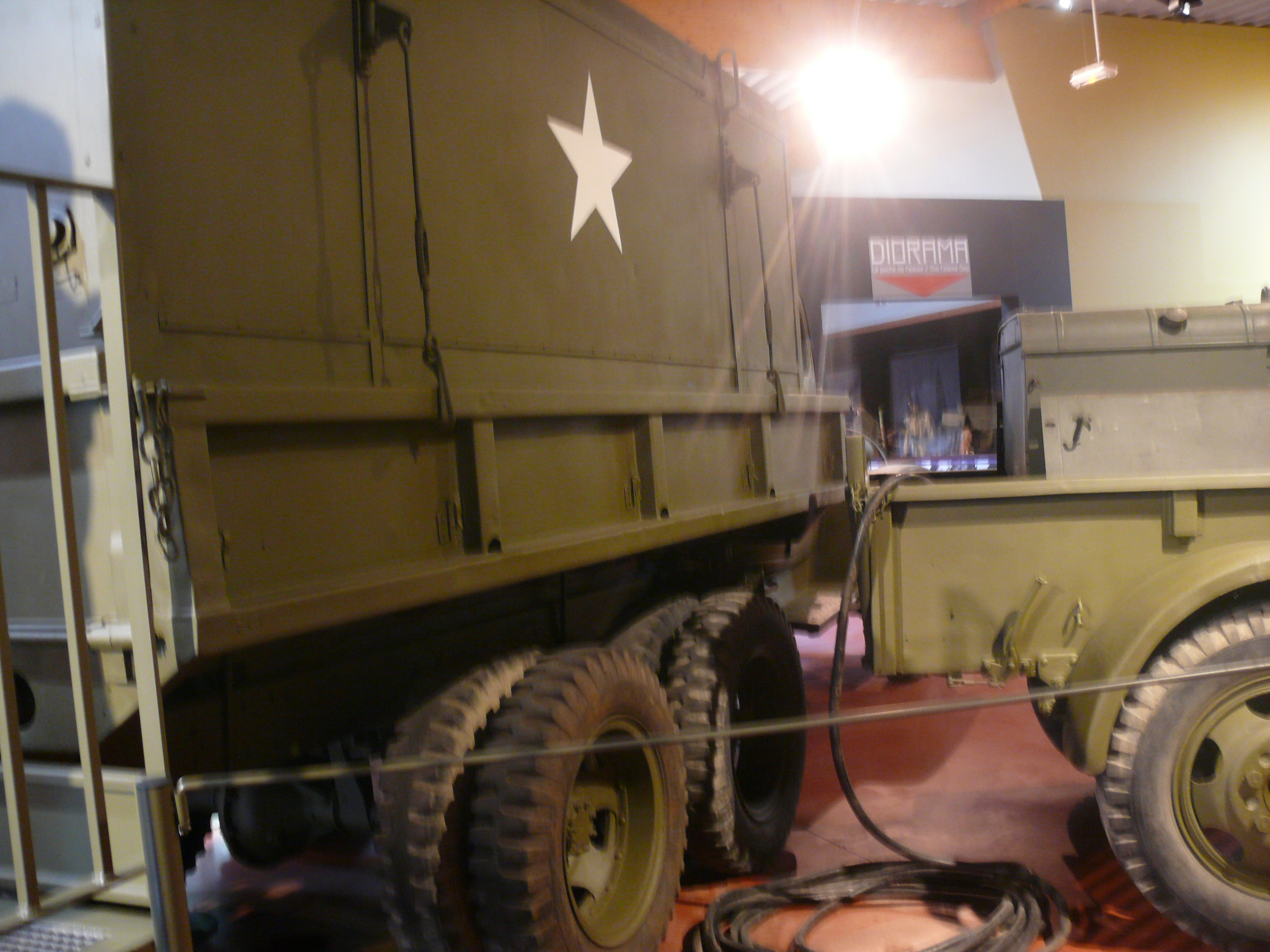

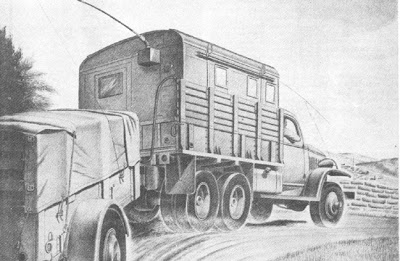

Monté sur un camion GMC, comme ici, ou posé sur le sol, l'ensemble radio SCR399, puissant et autonome, permettait d'assurer des liaisons à grandes distances ( 160 km ) avec la plupart des troupes terrestres et aériennes. Il ne nécessitait pour sa mise en oeuvre que seulement deux opérateurs. L'ensemble des opérations se fait de l'intérieur, les portes devant être impérativement fermées pour préserver la qualité et la confidentialité des transmissions. Pour le confort des opérateurs, l'intérieur est aéré ou chauffé selon la saison et la banquette et ses coussins en moleskine, peut être utilisée comme couchette lors des longues permanences radio. Tous les éléments peuvent être rapidement démontés pour utilisation à terre comme poste de campagne. L'alimentation se fait par un groupe électrogène PE 95 utilisant un moteur à essence de Jeep pourvu d'un cable d'alimentation de 30 mètres, des blocs batterie permettant une veille restreinte lors de son arrêt.
En roulant, une liaison est possible avec le chauffeur, celle-ci étant assurée par un tube acoustique reliant les deux éléments.
Cet ensemble plein d'astuces et très fonctionnel, a continué de servir de longues années après la fin de la deuxième guerre mondiale.

Caractéristiques  techniques  GMC SHELTER radio  modèle CKW 353

• Motorisation : GMC 270, 6 cyl., I-I-W-F, 4 417 cc, 104 ch. à 2 750 tr/min
• Vitesse maximale : 72 km/h
• Autonomie : 385 km
• Masse : 5,3 tonnes (plus 2,5 tonnes de capacité d'emport)
• Longueur : 6,51 m (6, 79 m avec treuil)
• Hauteur : 2,80 m
• Largeur : 2,24 m
• Blindage : Aucun
