FROG 7 9K52 Luna M ( Draguignan )

Les Allemands étaient largement en avance à la fin de la deuxième guerre mondiale dans le domaine des engins balistiques. Aussi il y eut d'une chasse organisée des cerveaux chasse qui fut largement gagnée par les Russes les Américains, les Anglais les Français devant se contenter des miettes. Dès 1945 les alliés ont donc fait main basse sur les équipements militaires du III° Reich avec leurs ingénieurs. Le plus connu d'entre eux car ayant vécu aux USA fut Werner von Braun père du programme Apollo. La Russie a elle aussi fait main basse sur divers ingénieurs et programmes aussi ne faut-il pas s'étonner de voir fleurir des engins divers dérivés des Messerschmitt ou V2 tant en URSS qu'aux États-Unis. L'engin qui nous intéresse actuellement est le Frog 7

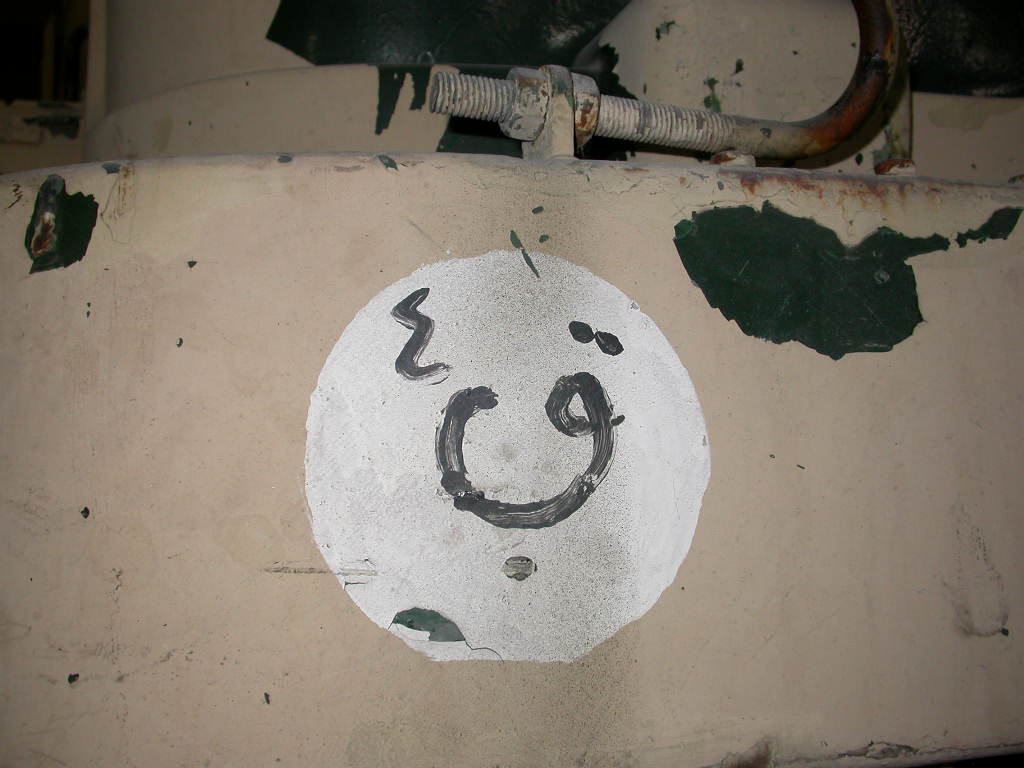

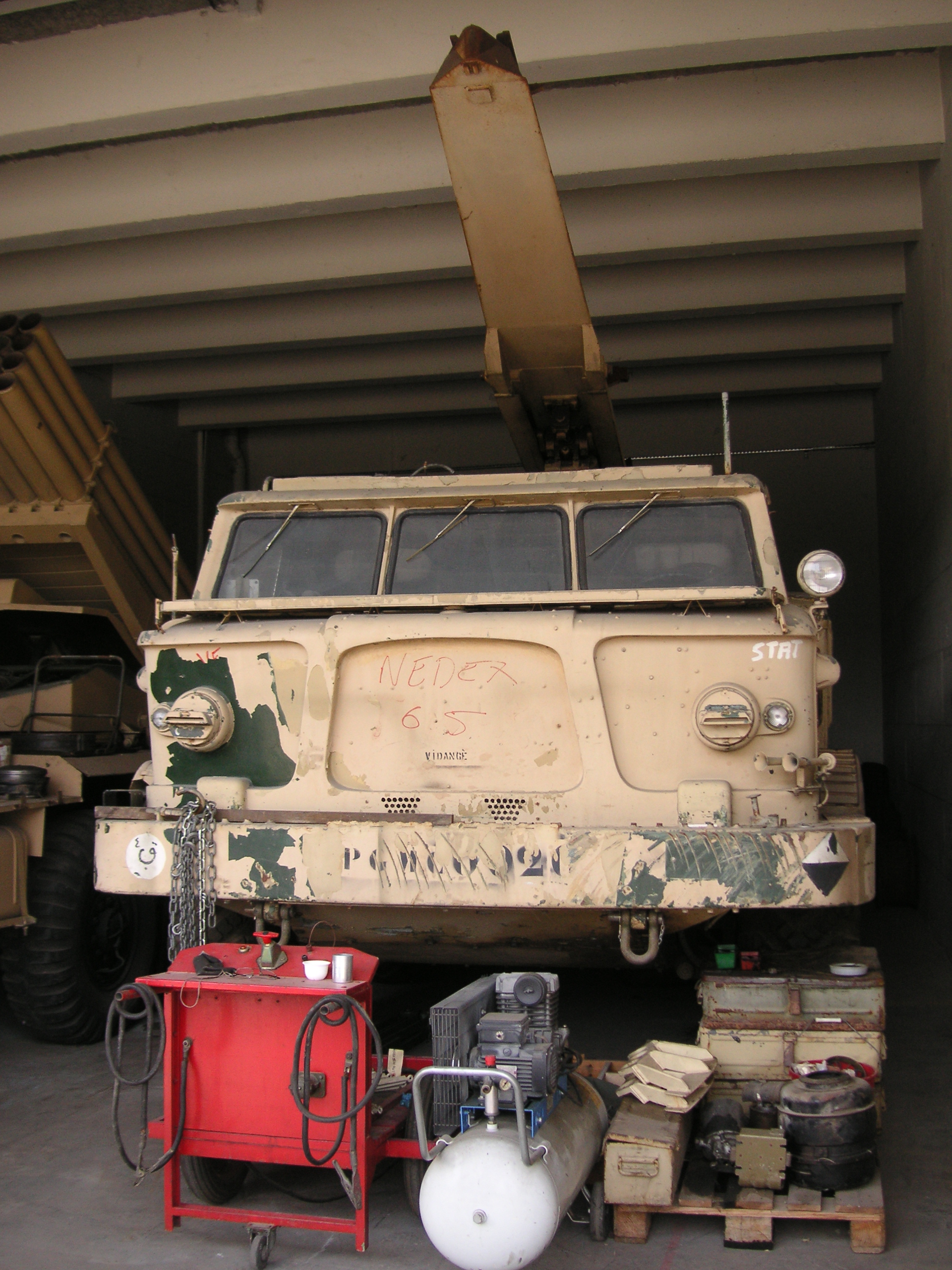

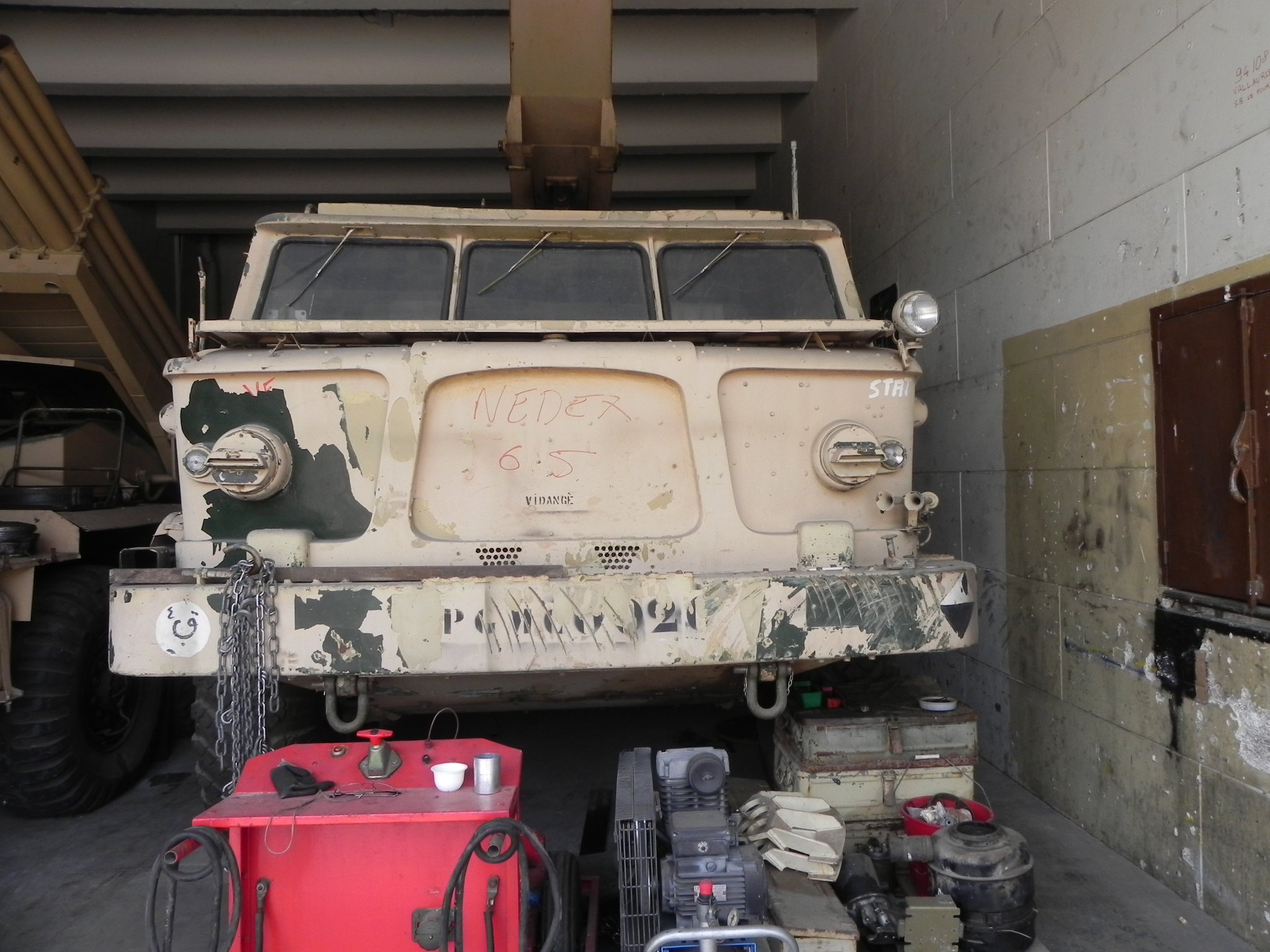

Un engin se trouve actuellement en dépôt au musée de l'artillerie de Draguignan pour restauration et je remercie l'équipe du musée de nous avoir permis cette visite.
Le terme frog ne veut pas dire grenouille mais est l'acronyme de Free Rocket Over the Ground c'est-à-dire Missile non guidé venant du sol. Il y a eu deux types de frog 7
le frog 7 A(3r11.9k21 .9m21 et R65)
le Frog 7 b(9k52.9m52.r70) Luna M
Ils font partie de la grande famille des missiles non guidés à court rayon d'action directement dérivée de la technologie allemande. Ils furent introduits pour la première fois en 1965 où ils remplacent les anciens modèles du type Frog 2 3 4 5 et 6. Ces frog avaient été montés sur des engins chenilles dérivés directement du PT 76 mais non amphibies. Dès que le frog 7 entra en dotation le frog 6 ne servit qu’à l’entraînement avec des missiles d'exercice.

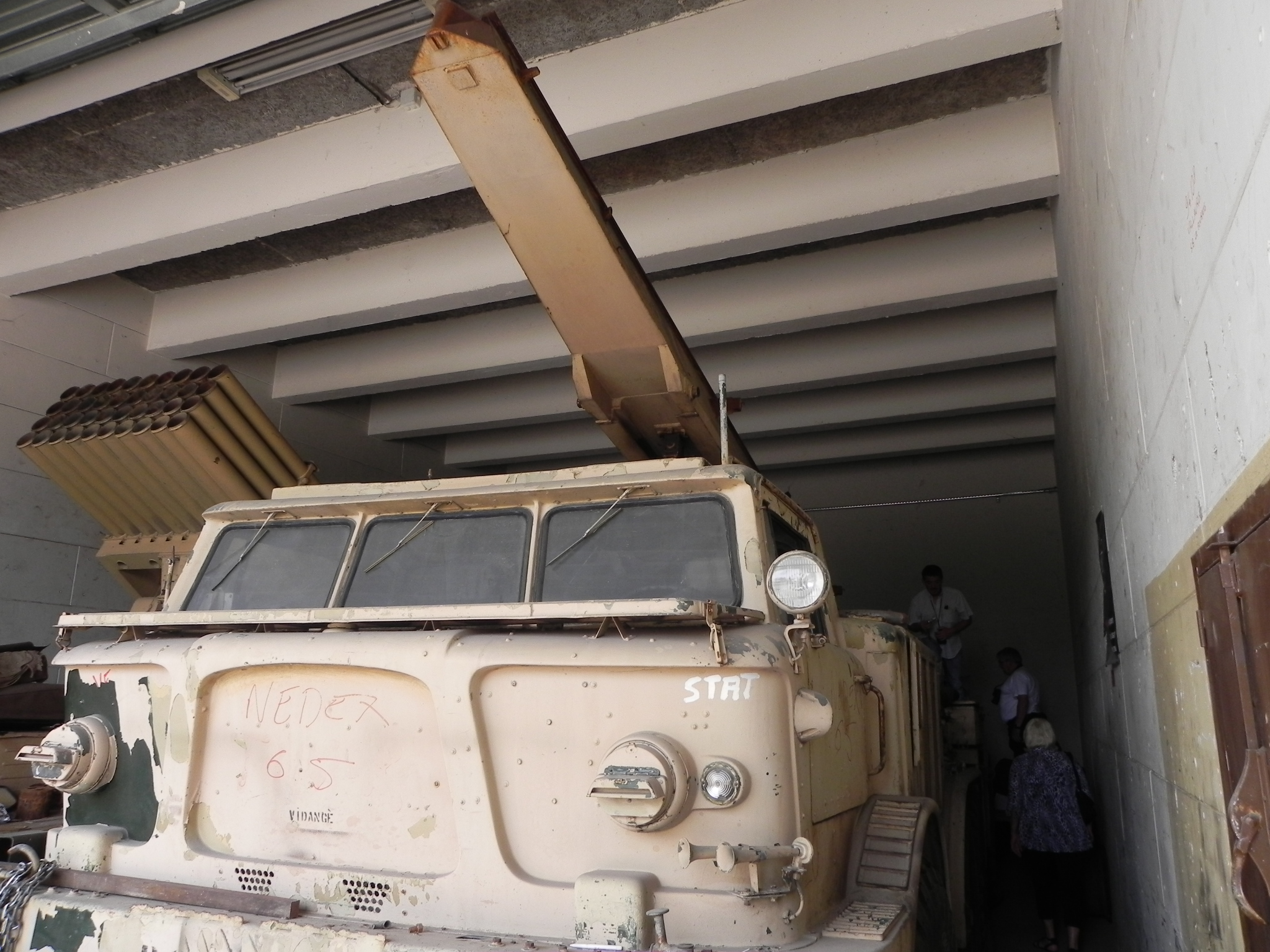

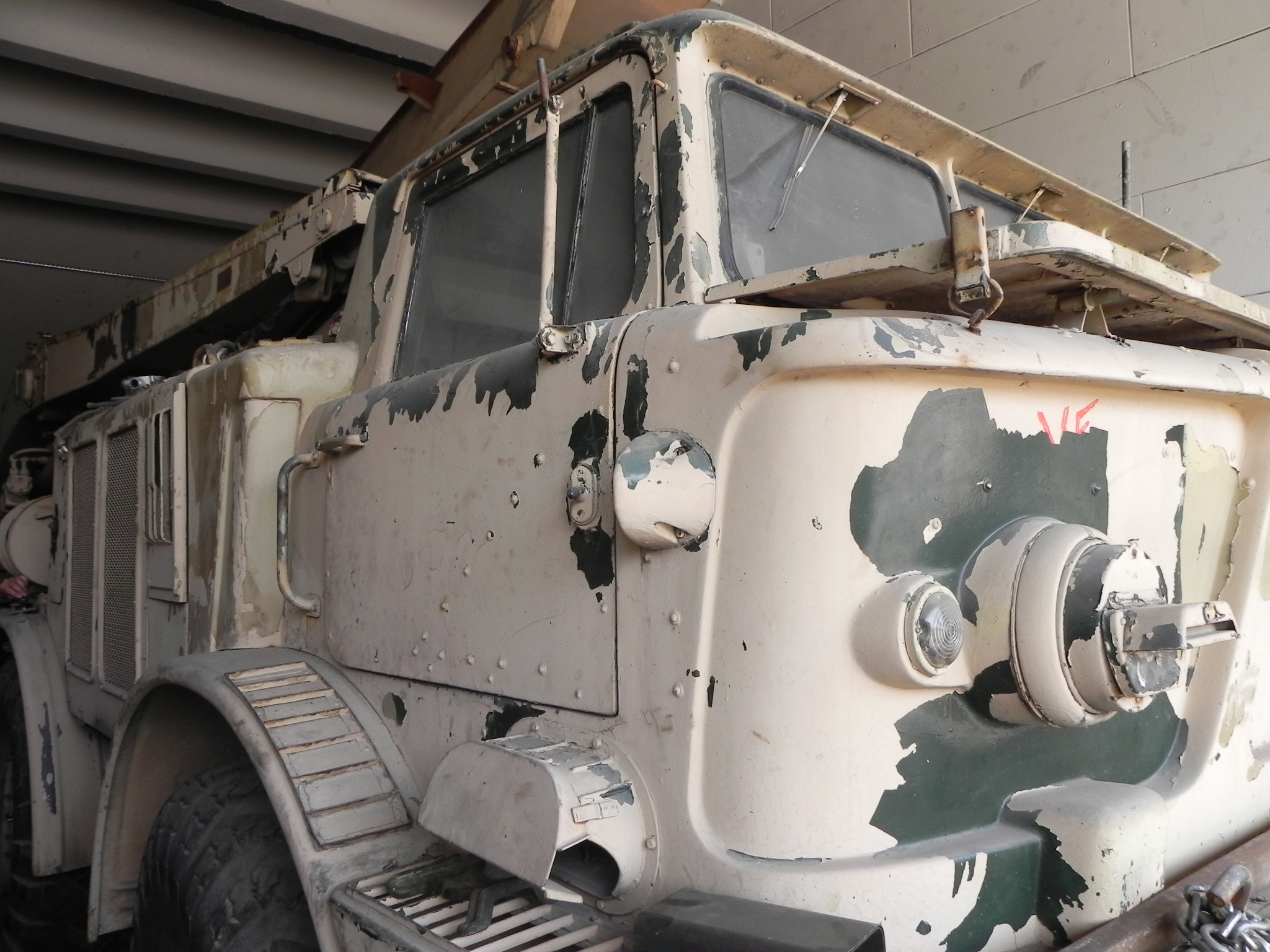

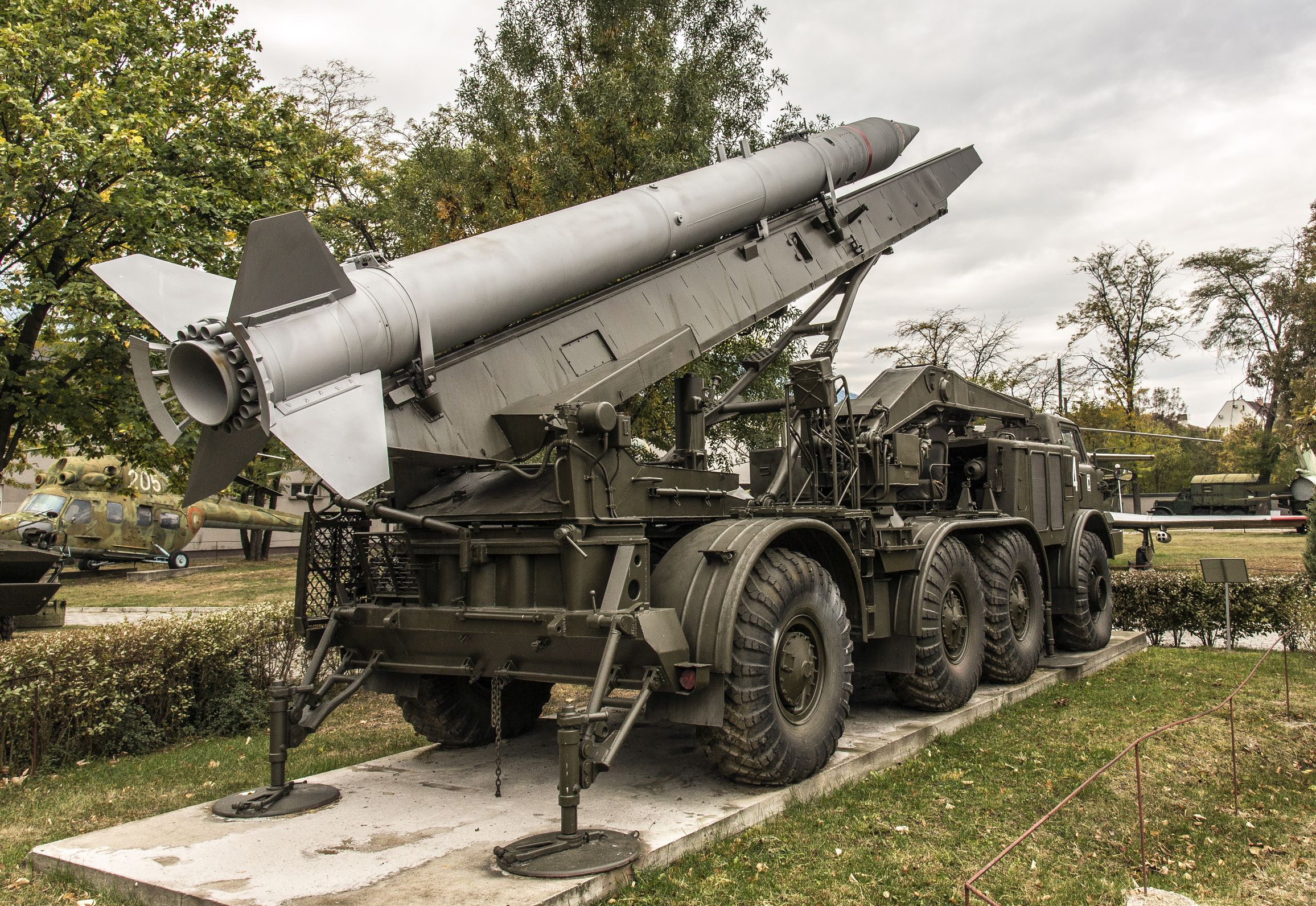

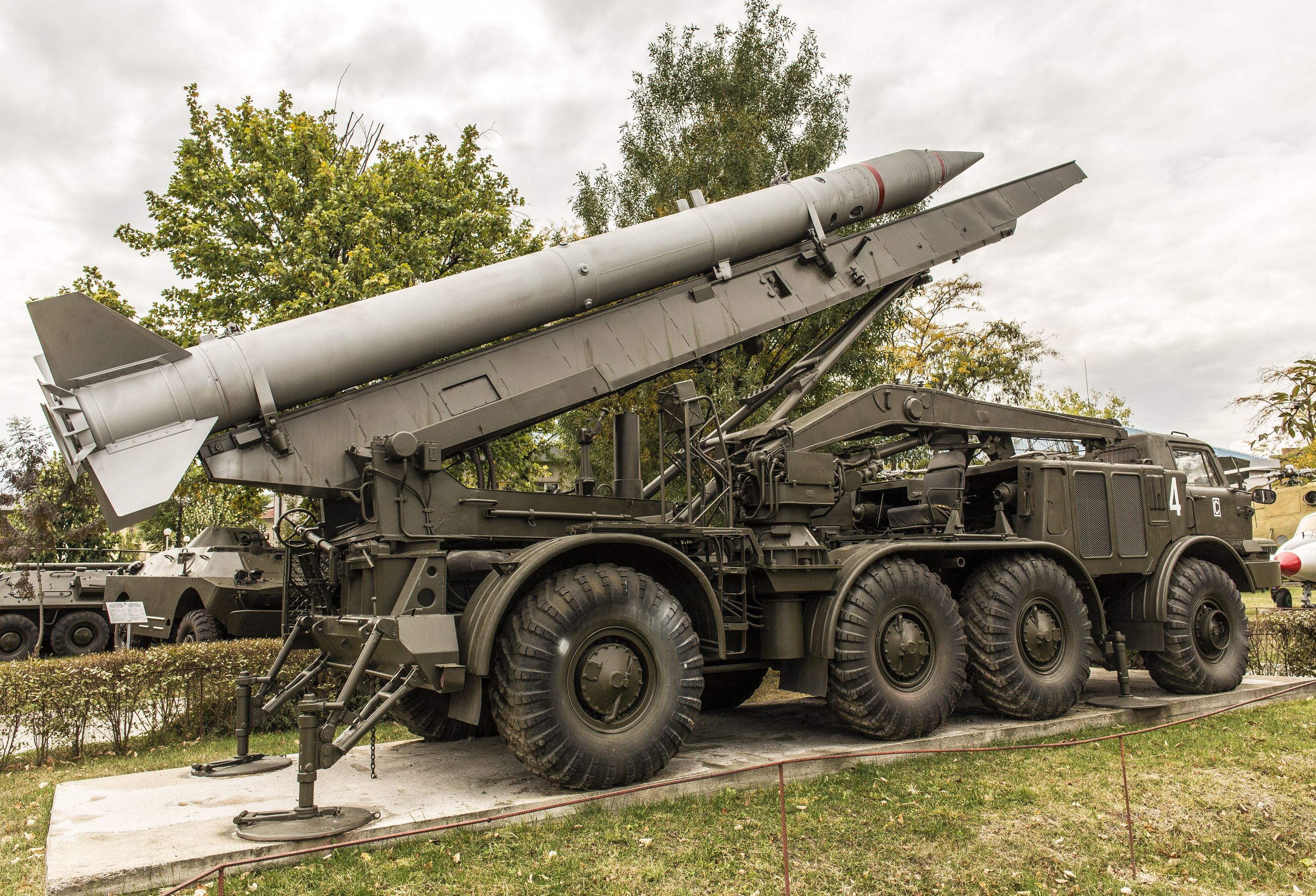

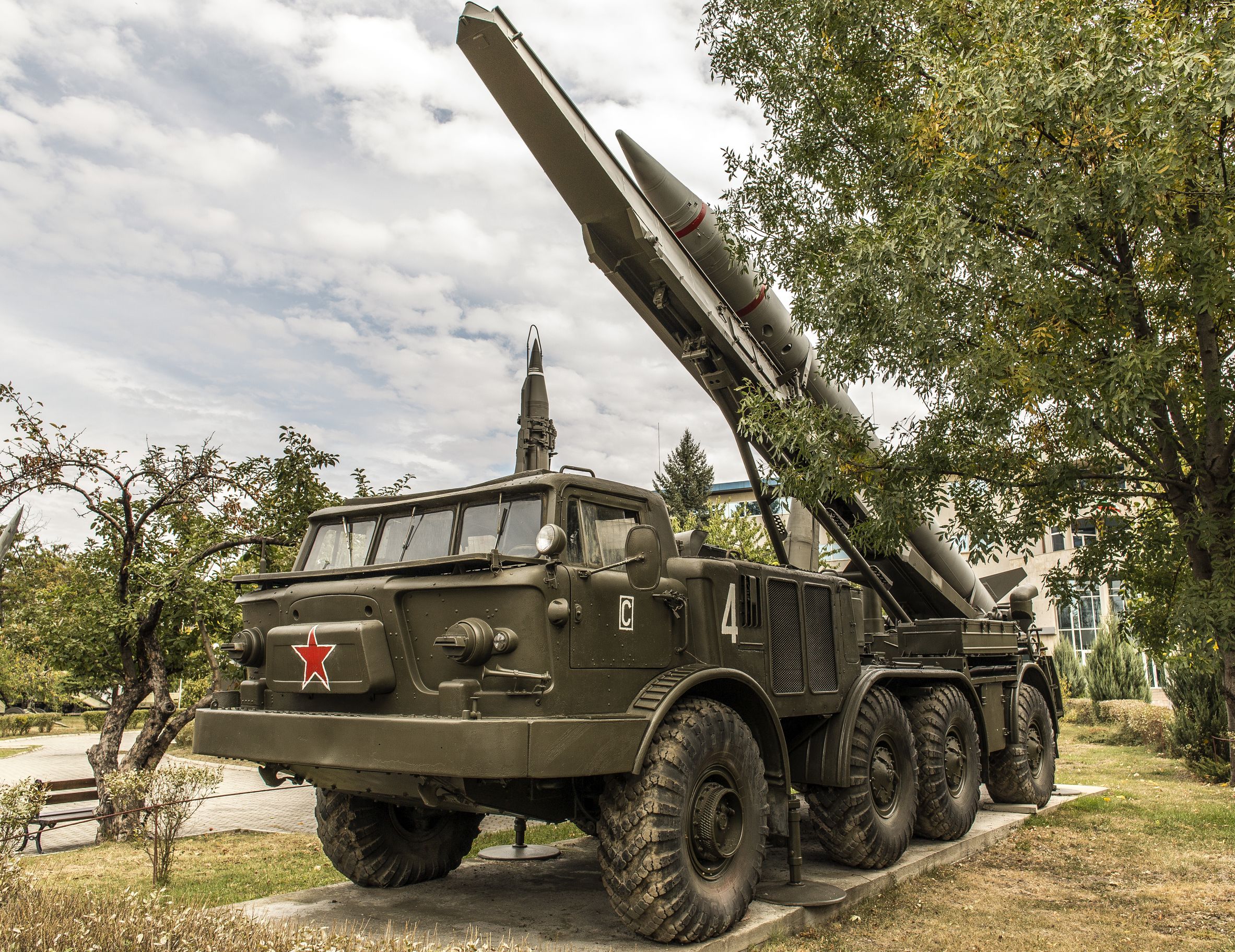

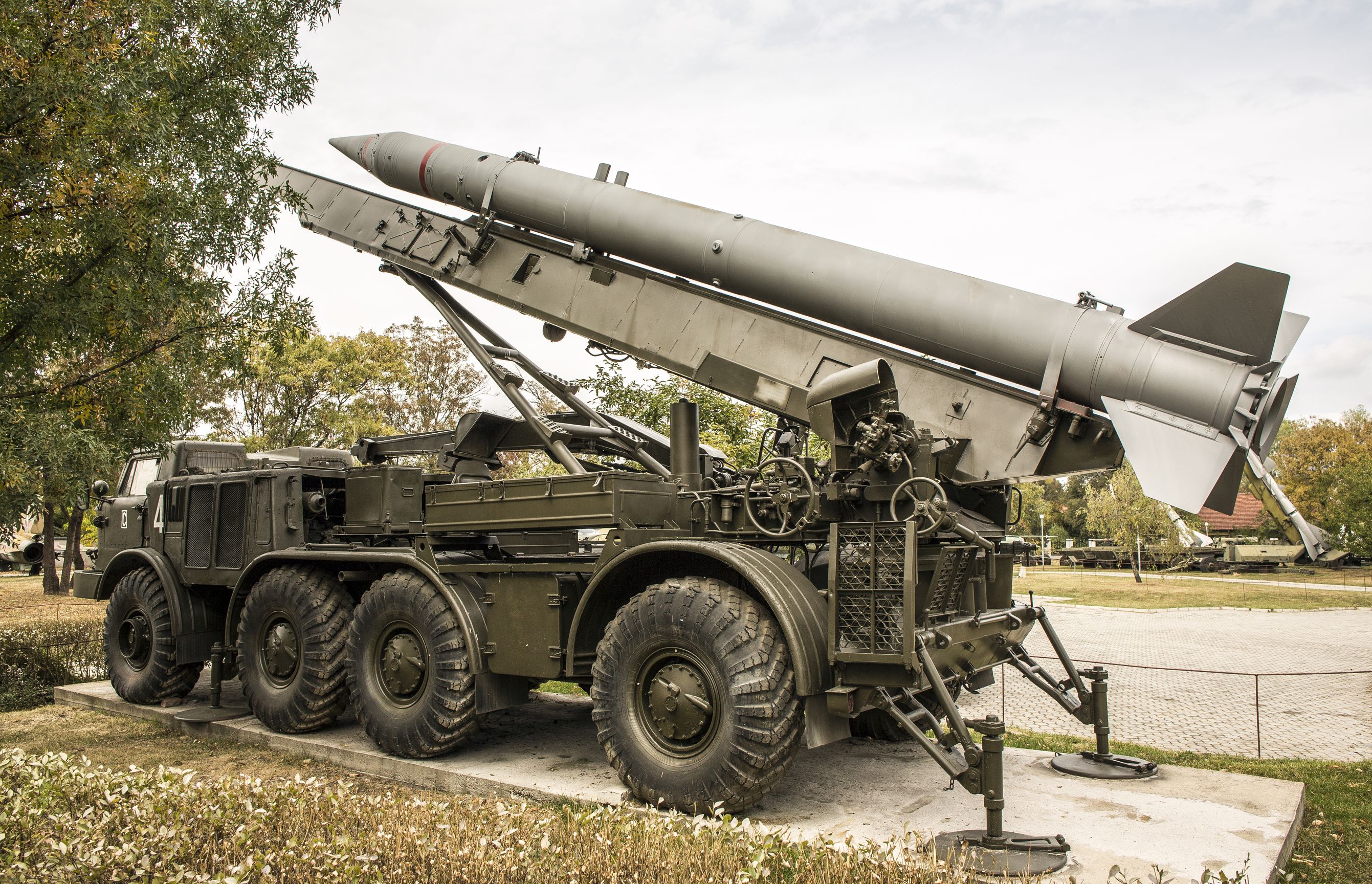

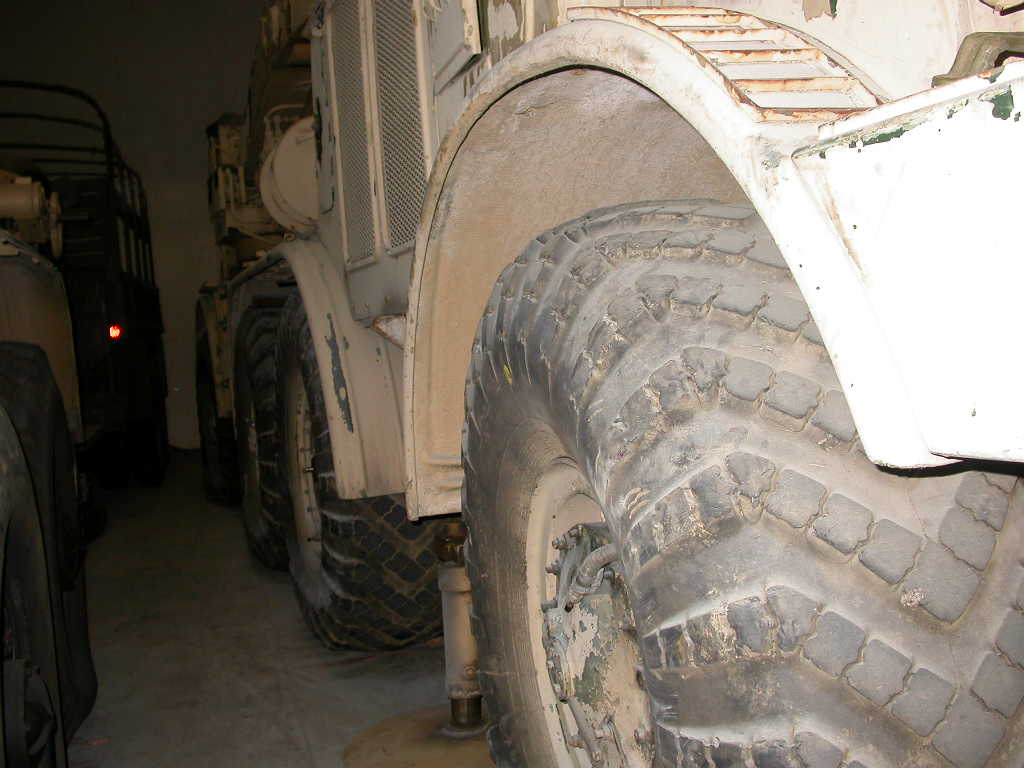

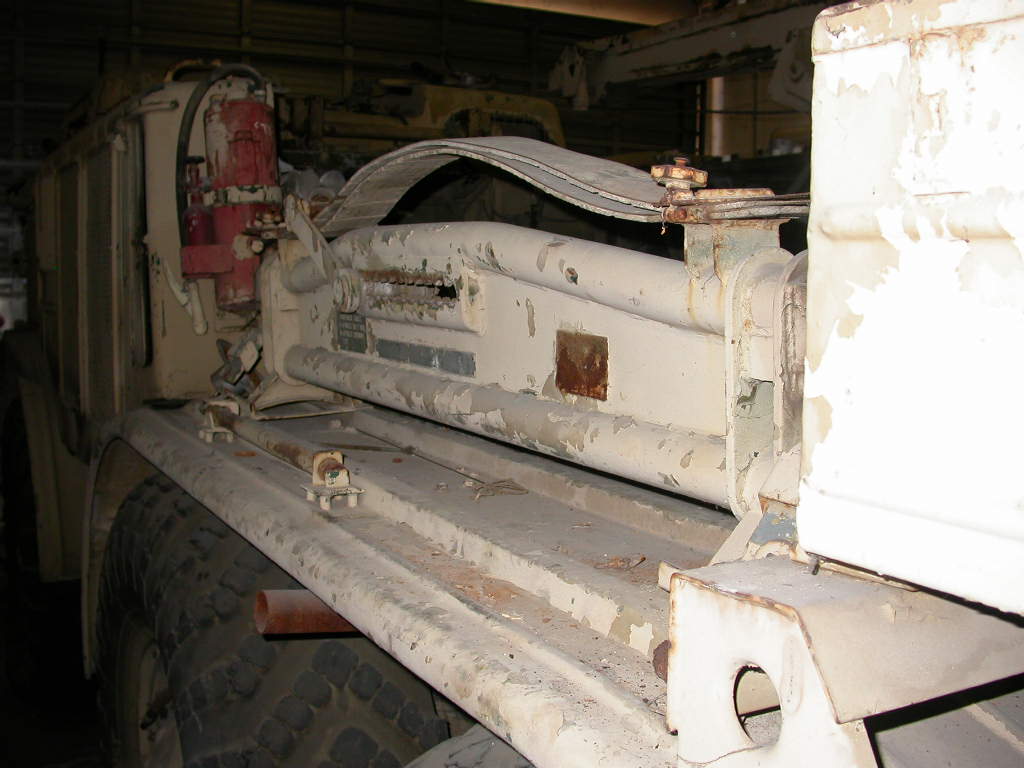

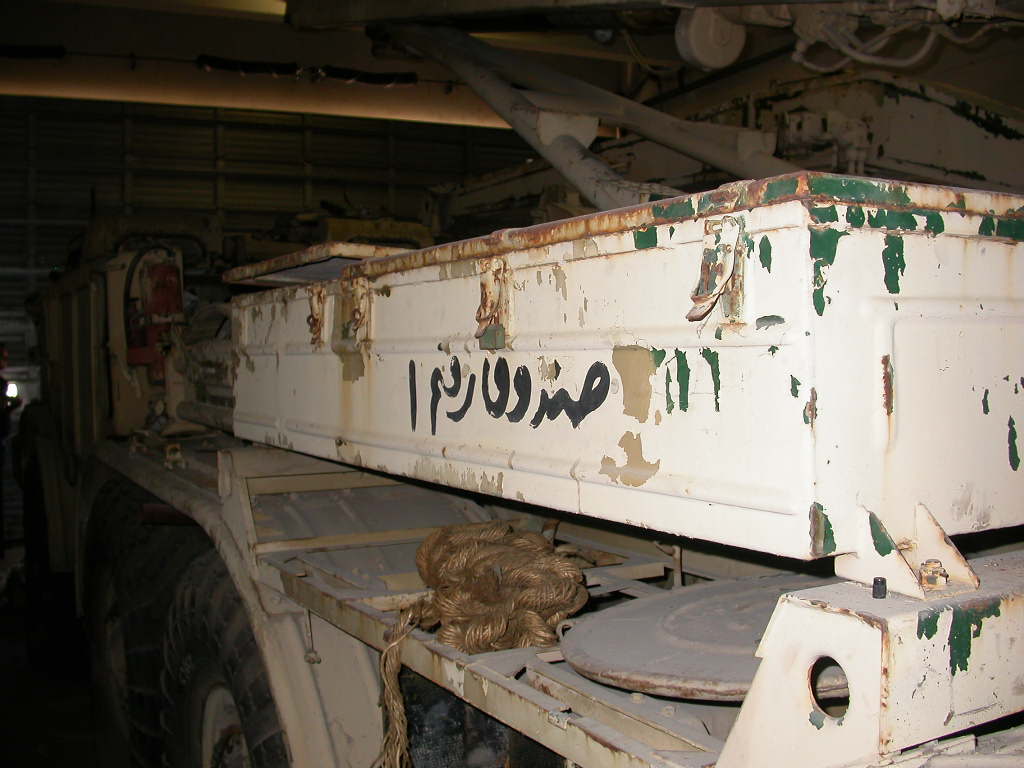

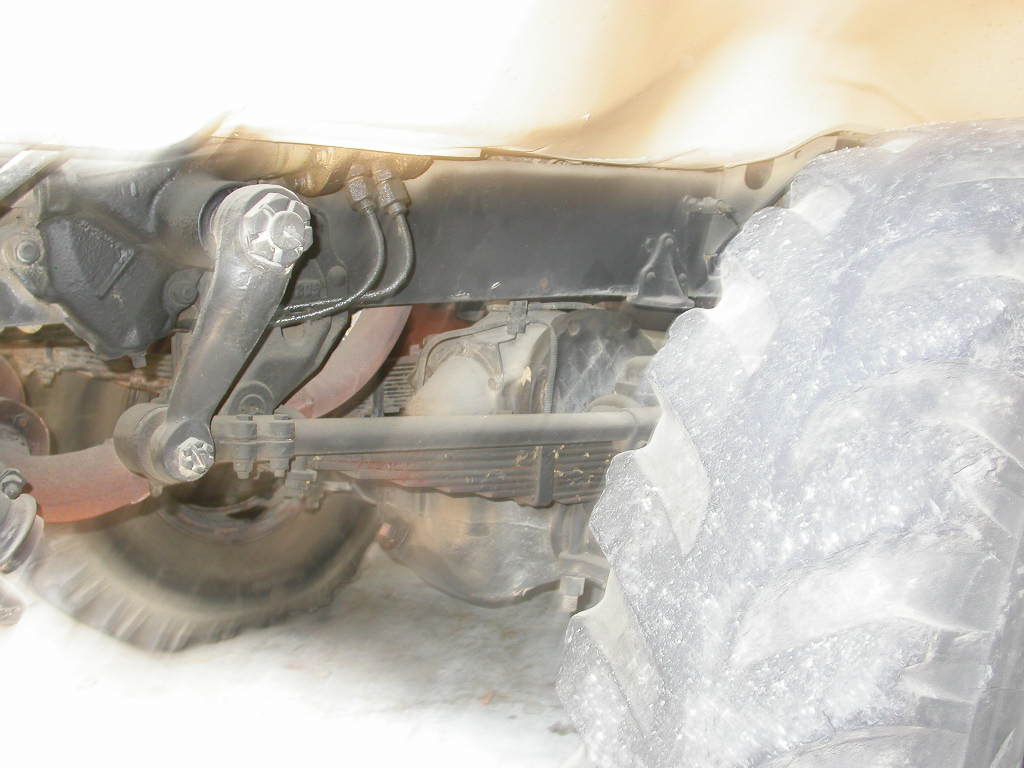

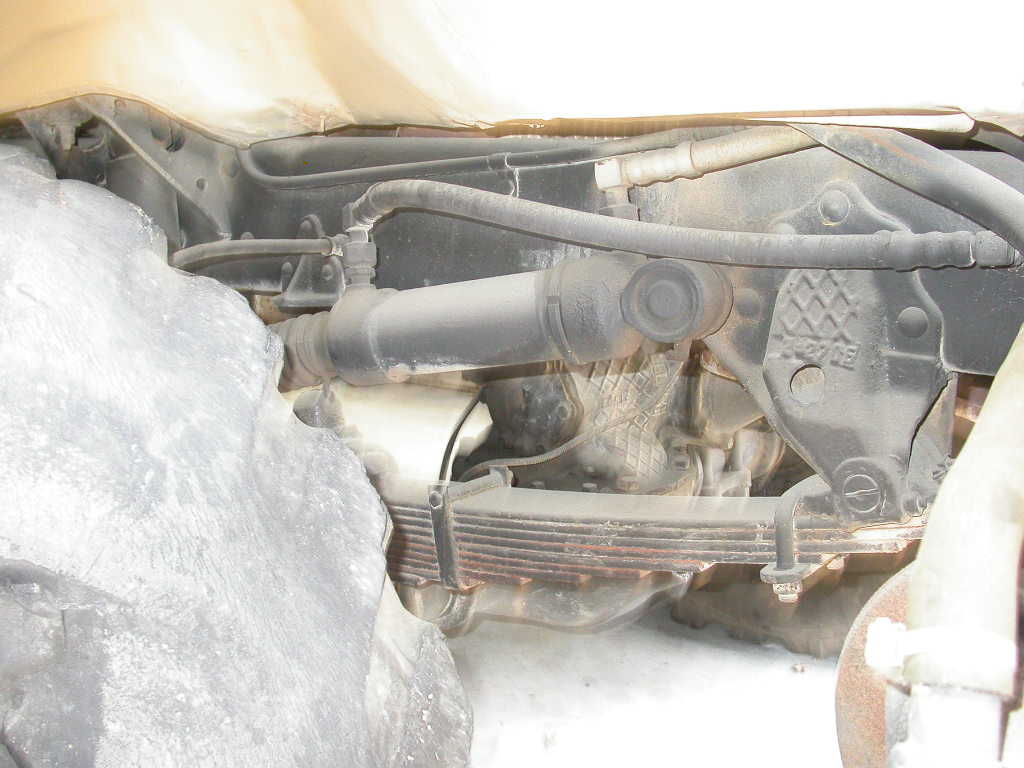

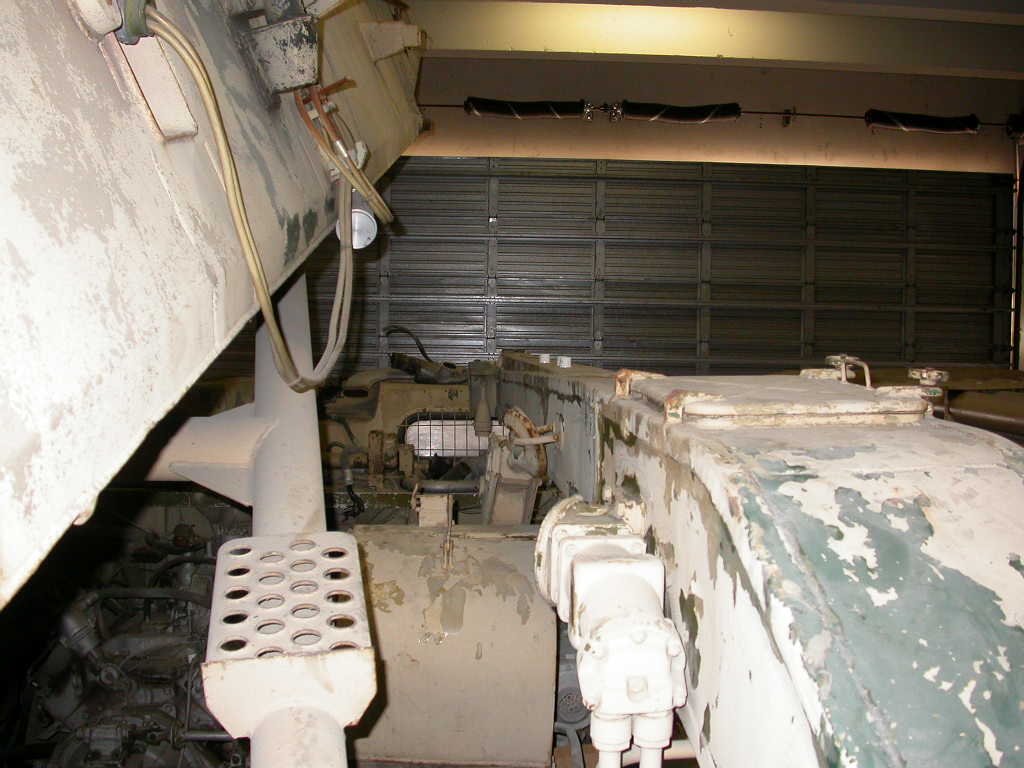

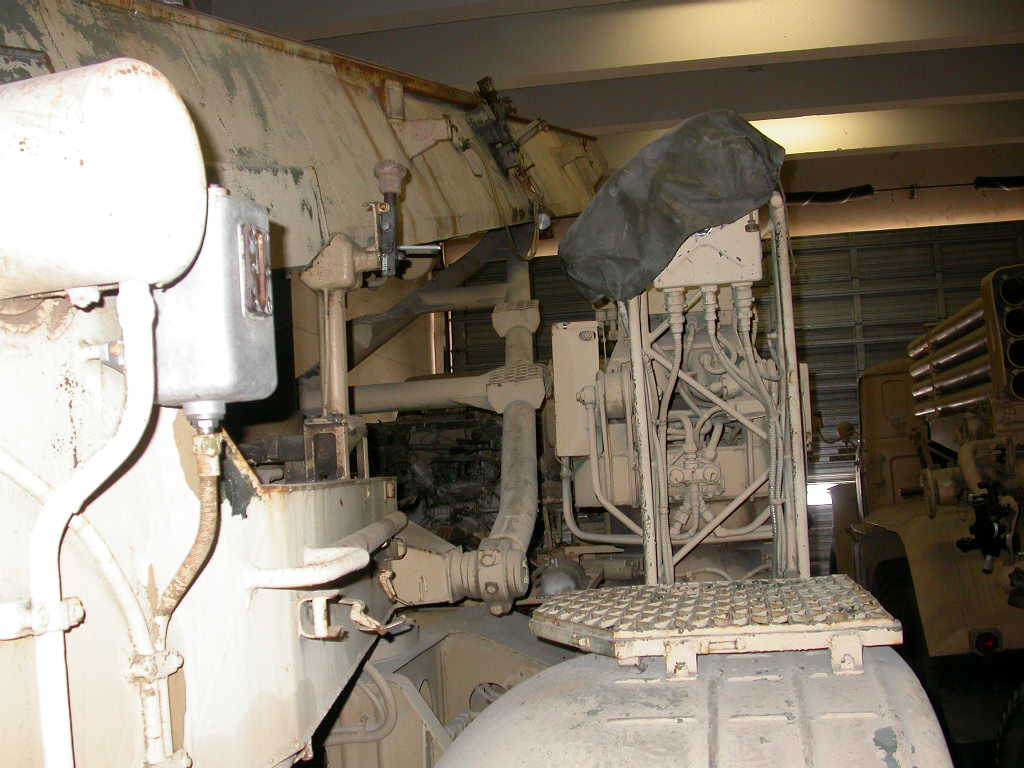

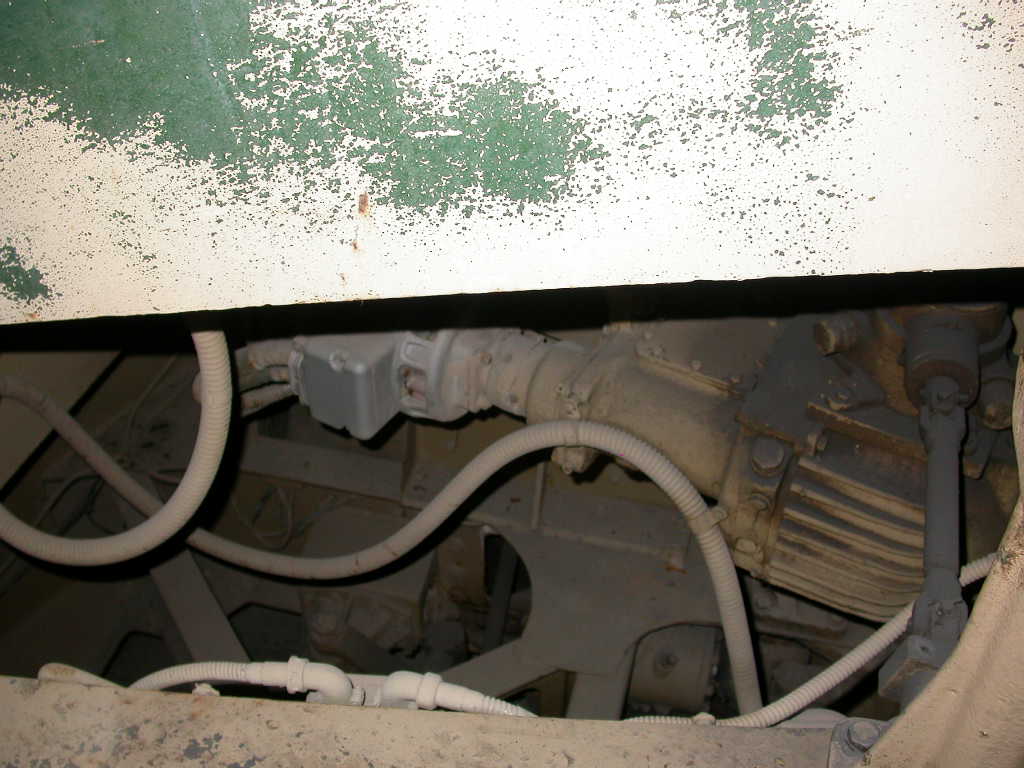

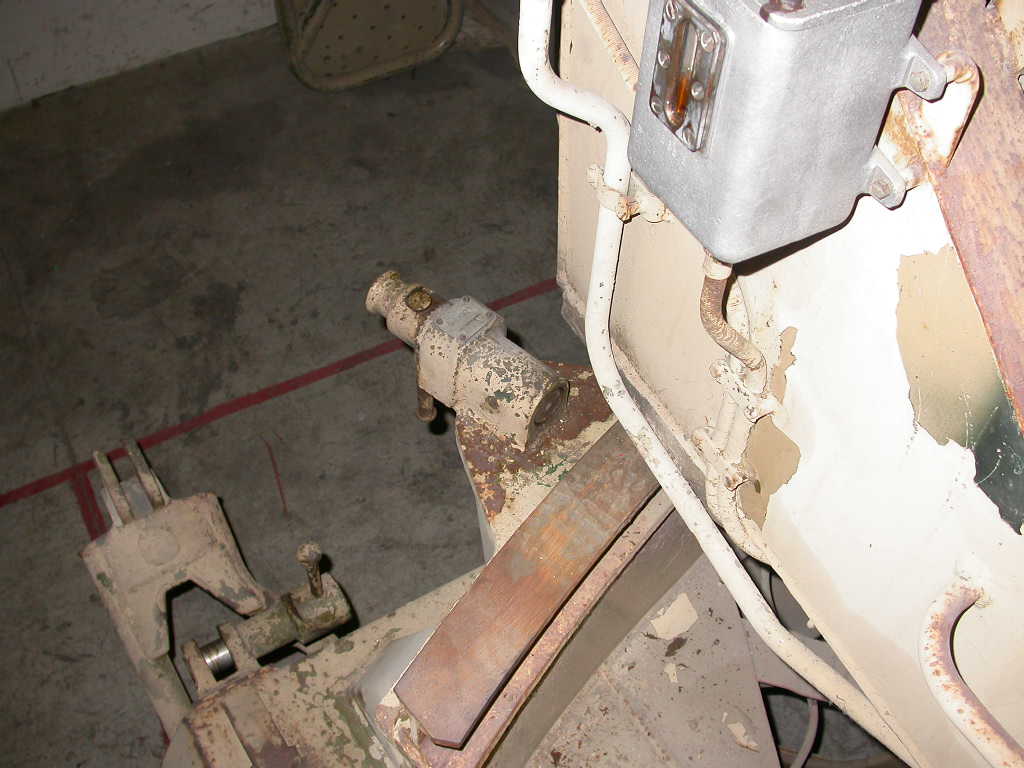

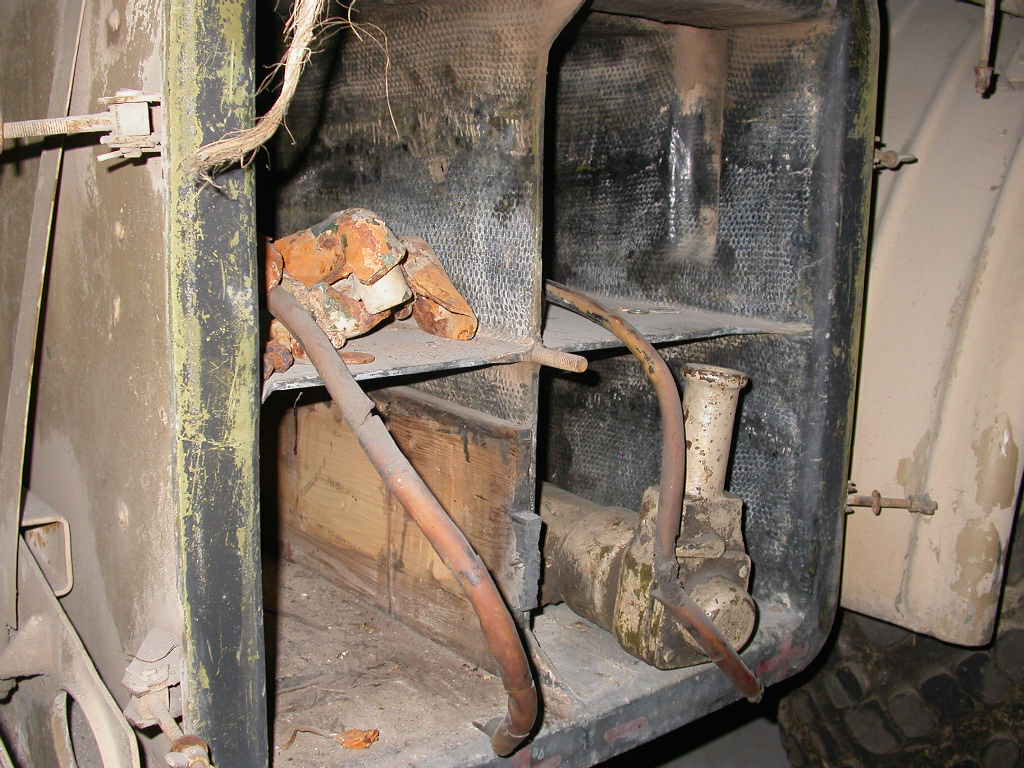

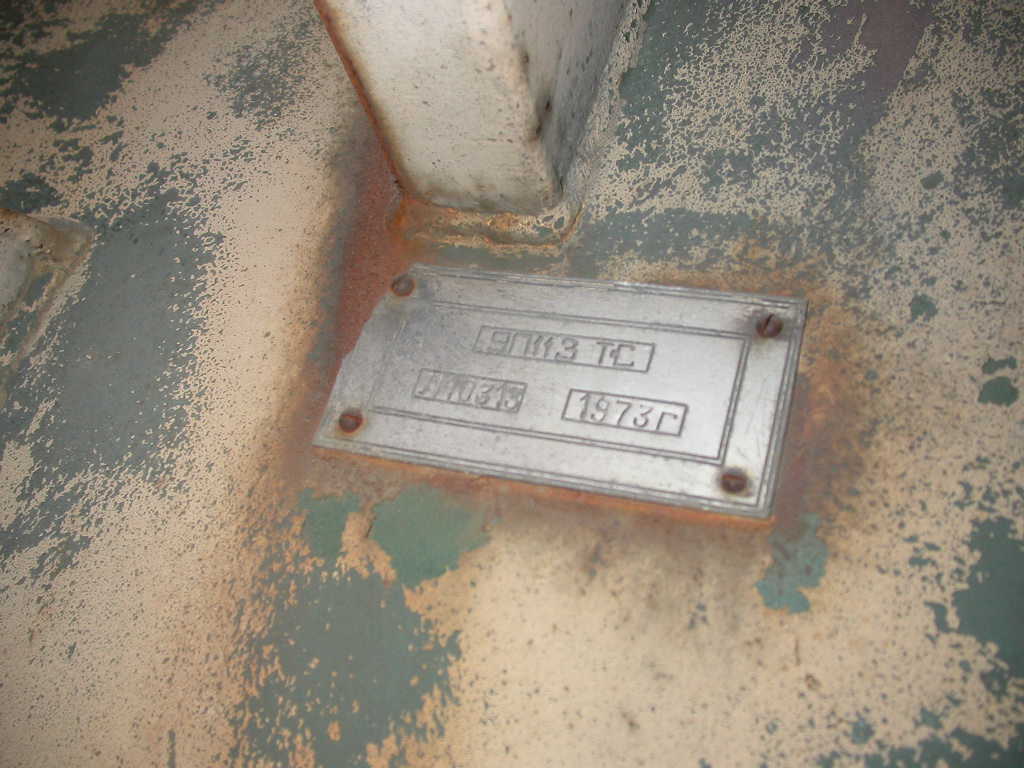

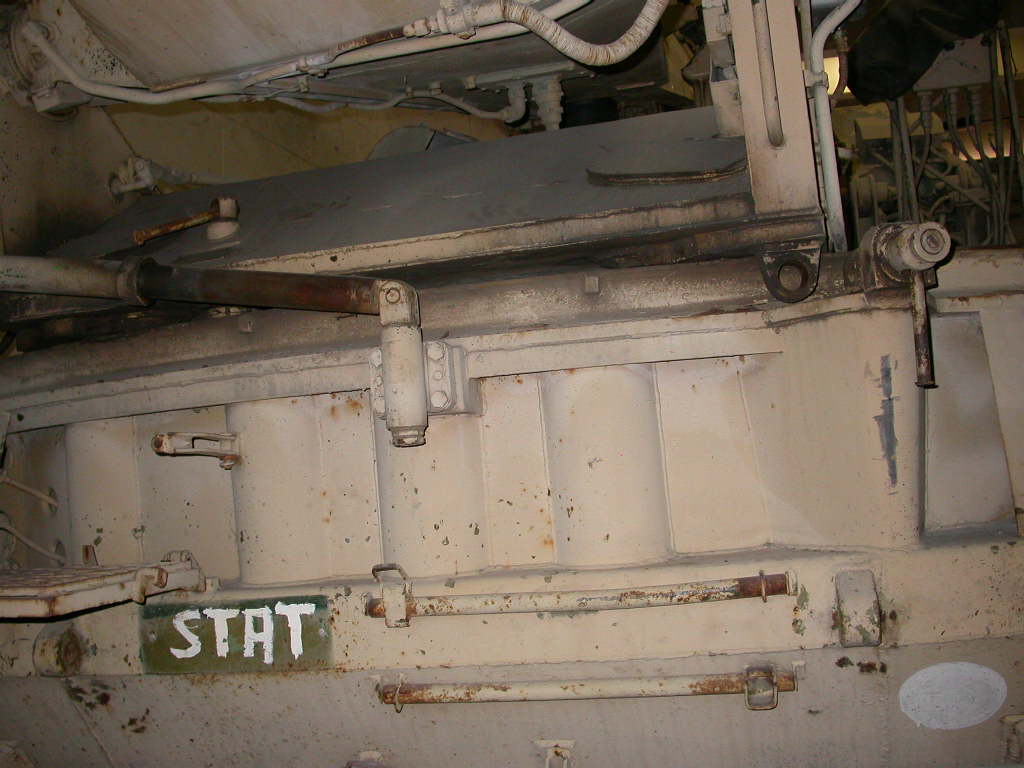

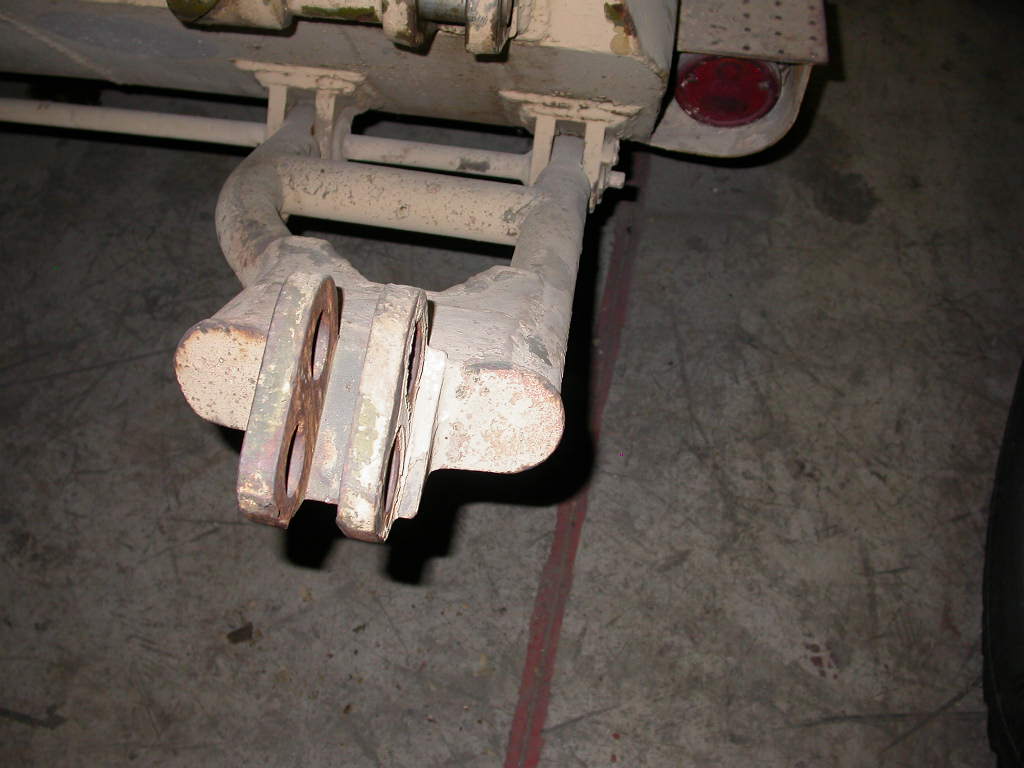

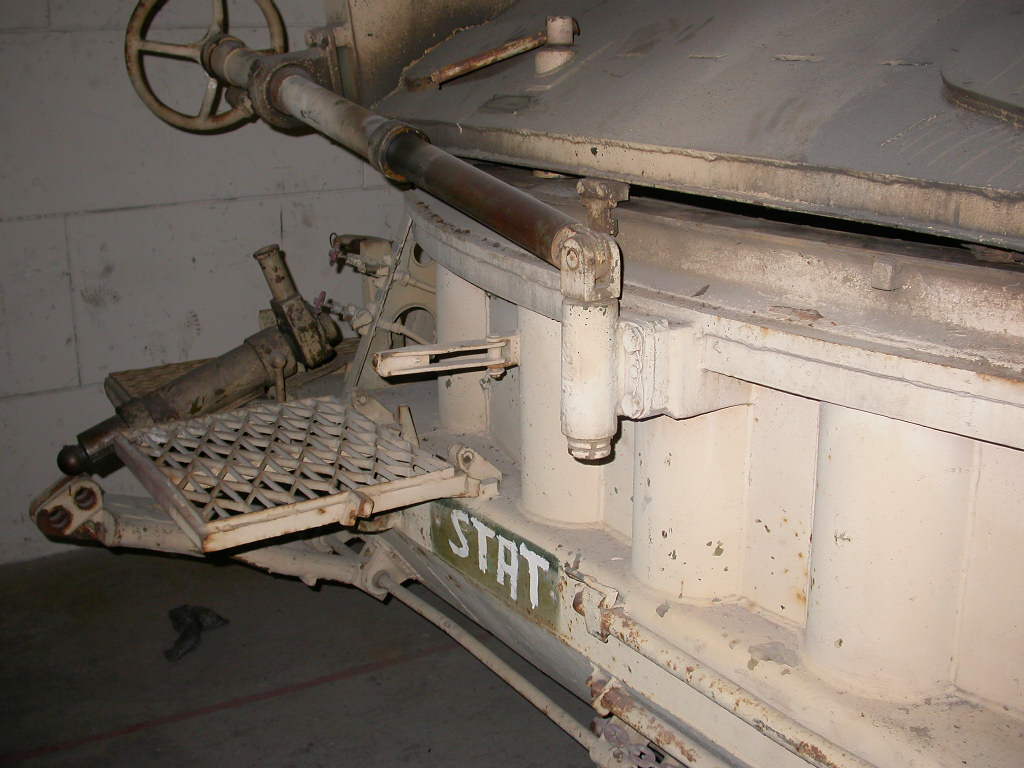

Le frog 7 rompt avec la tradition des engins chenilles car il est monté sur un engin à roues le camion, ZIL 135 (en russe BAZ 135) un 8X8. Ce véhicule est un T. E. L. (tractor erector Launcher)

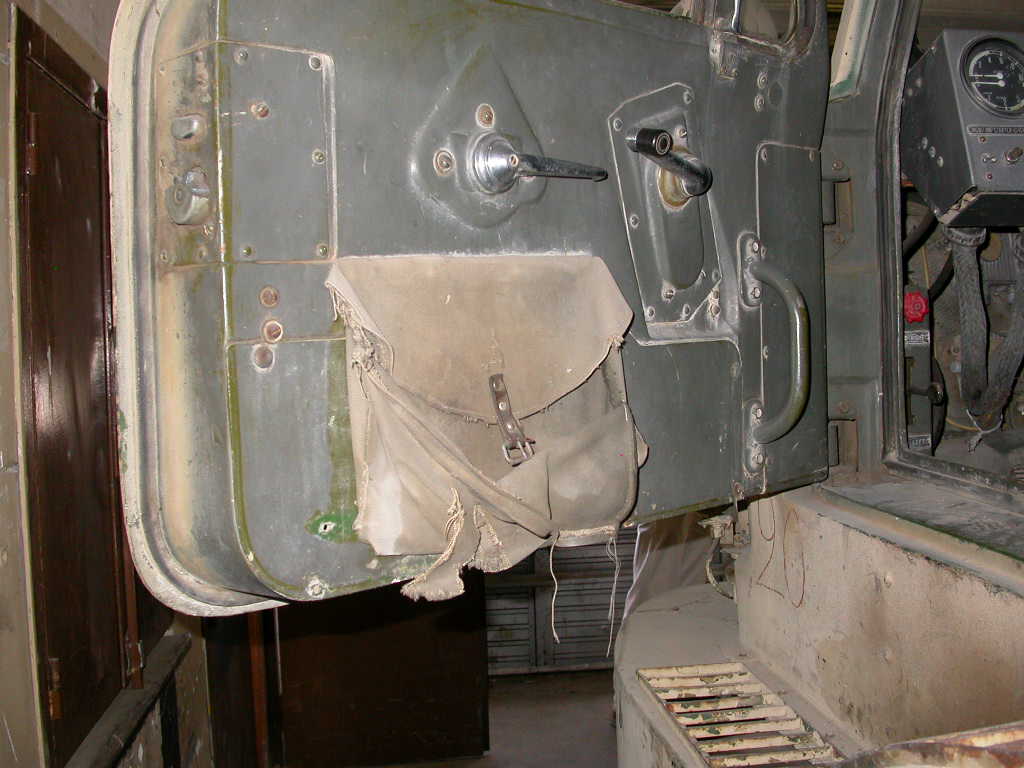

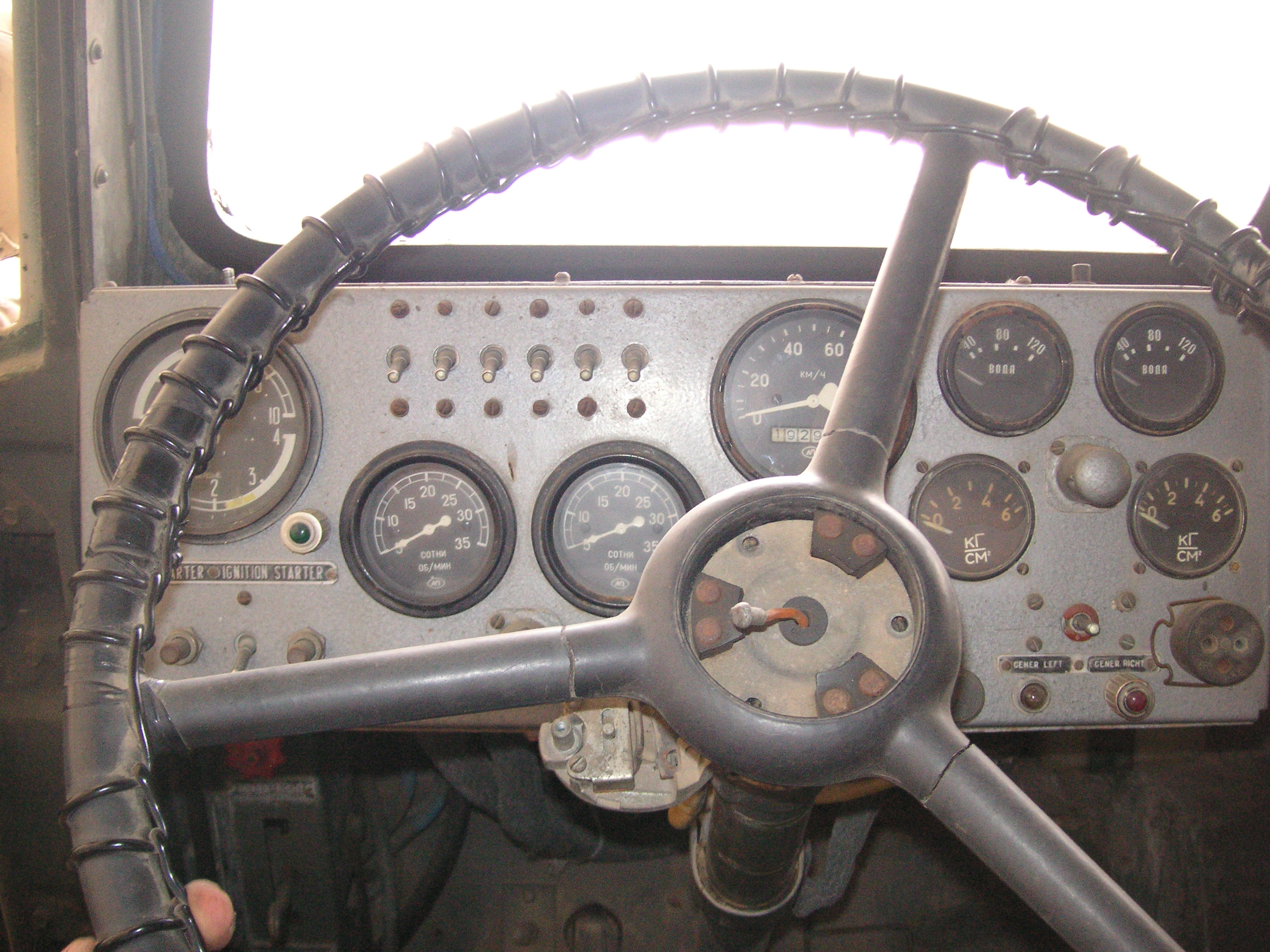

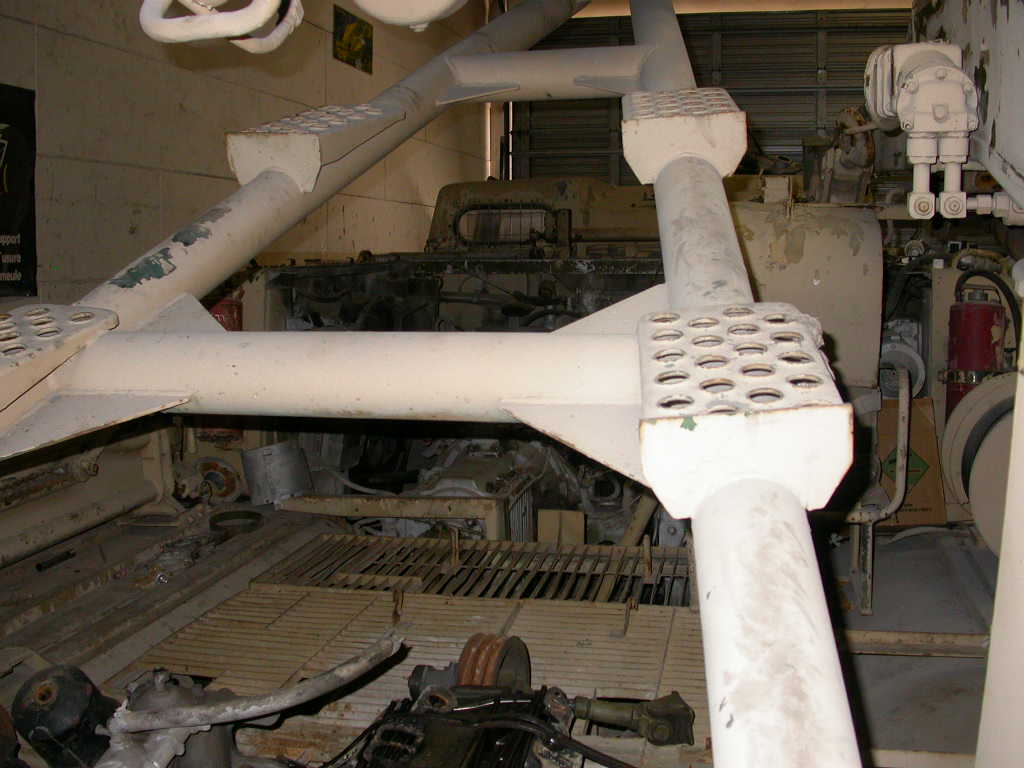

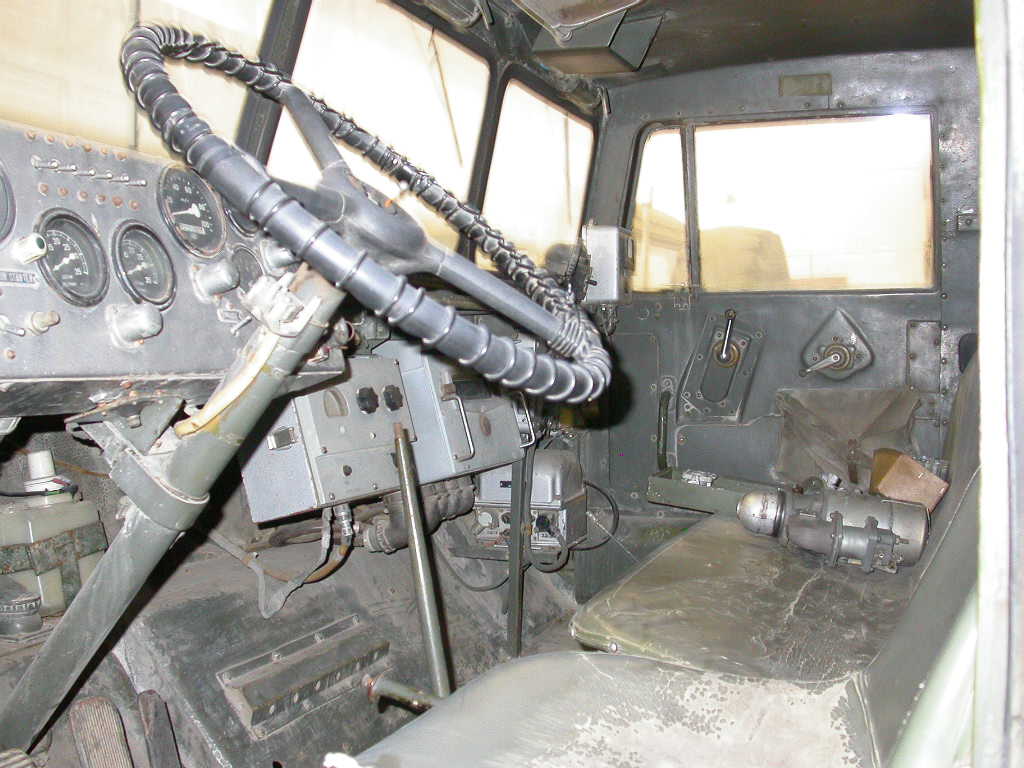

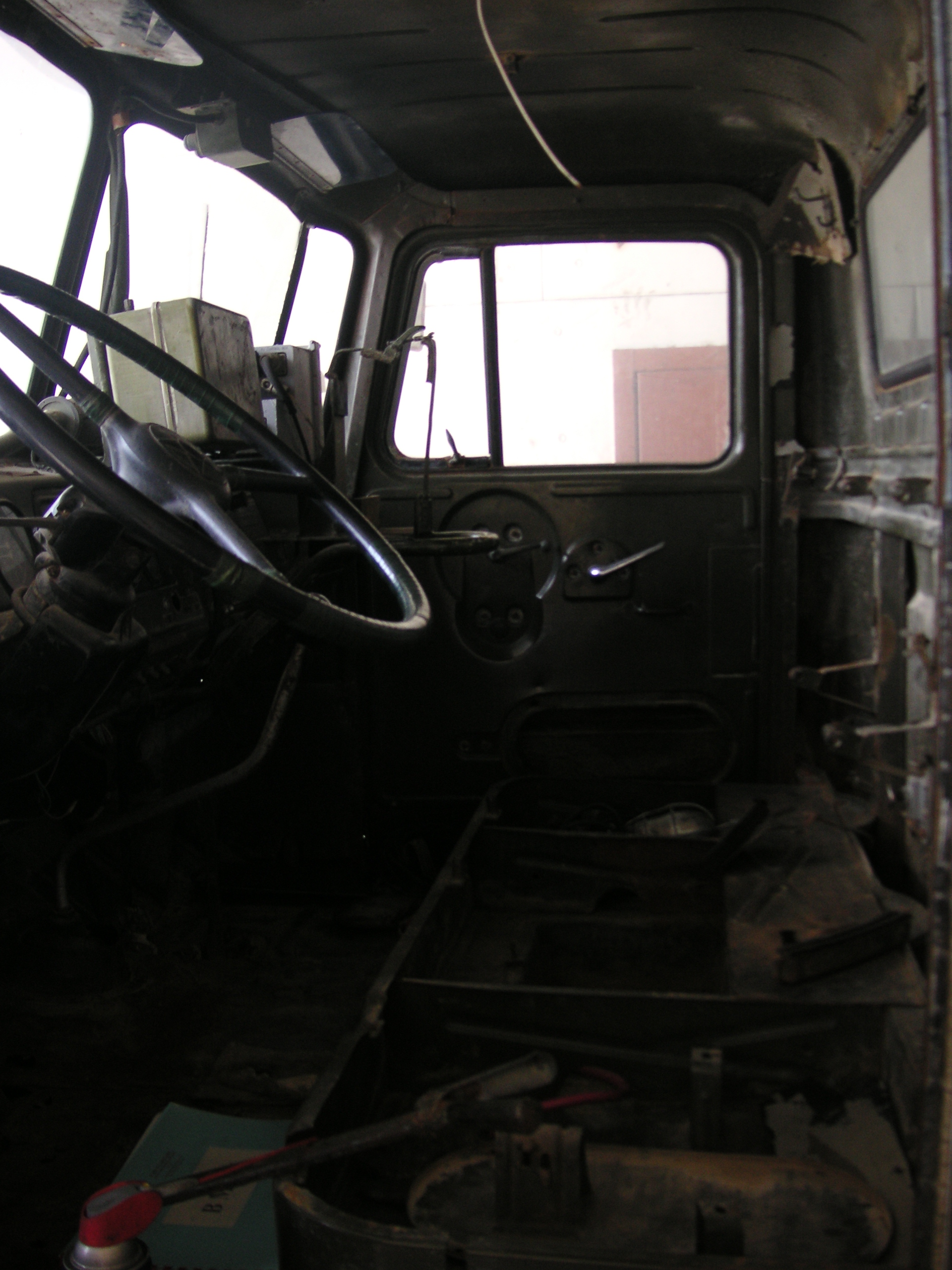

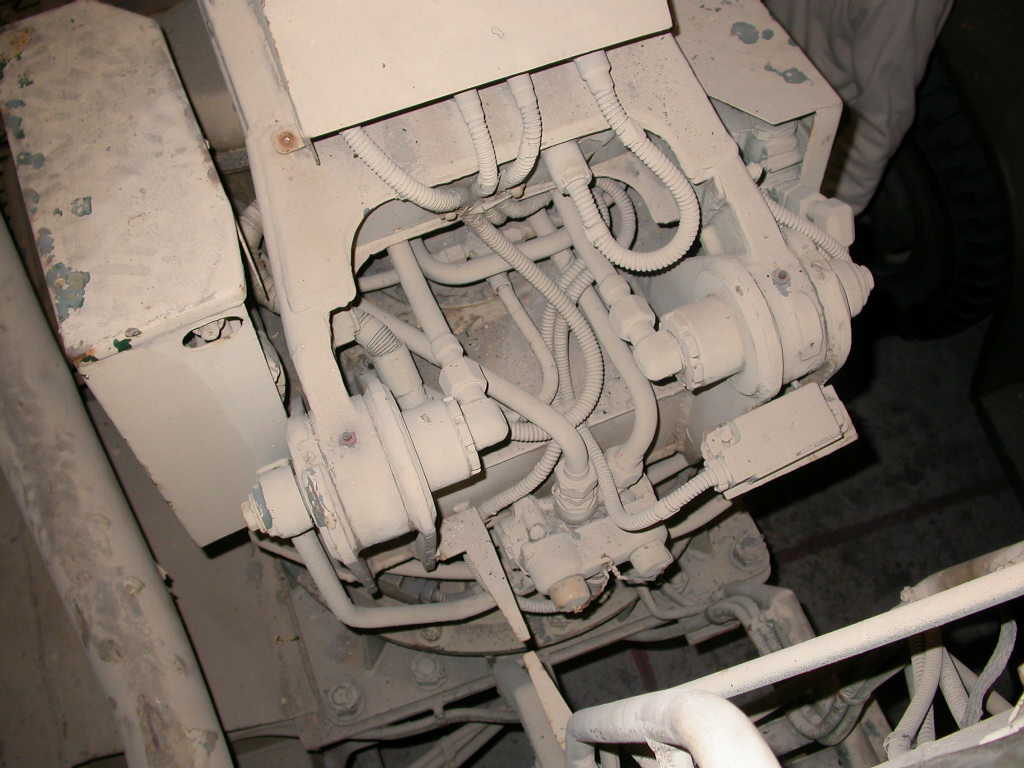

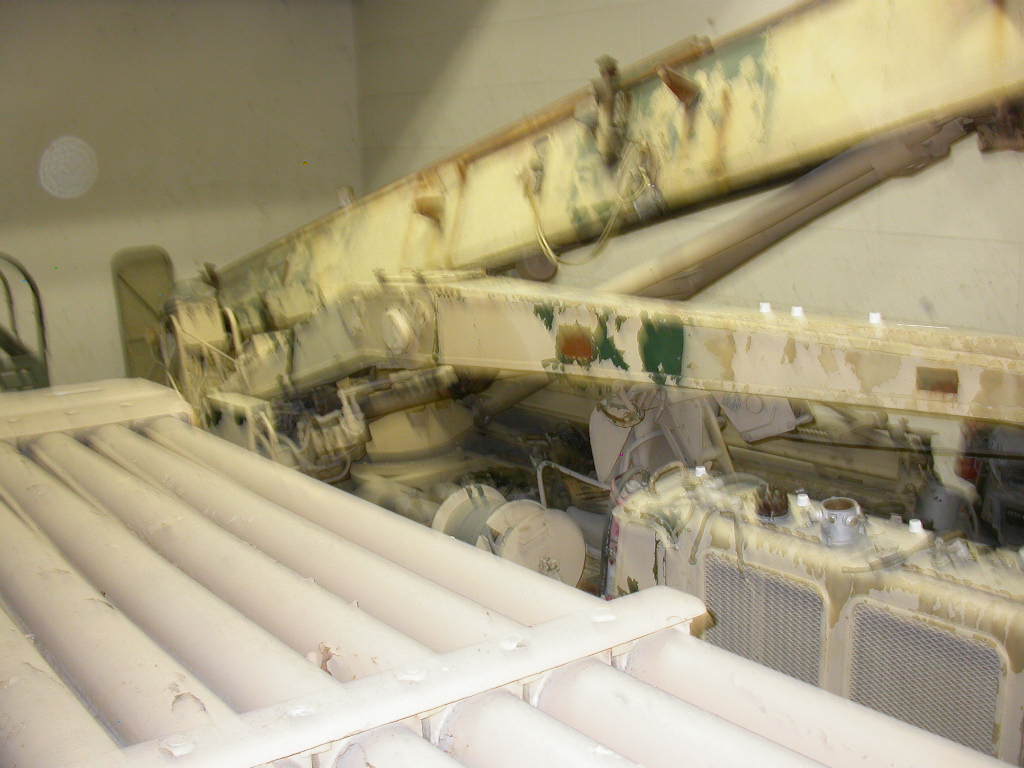

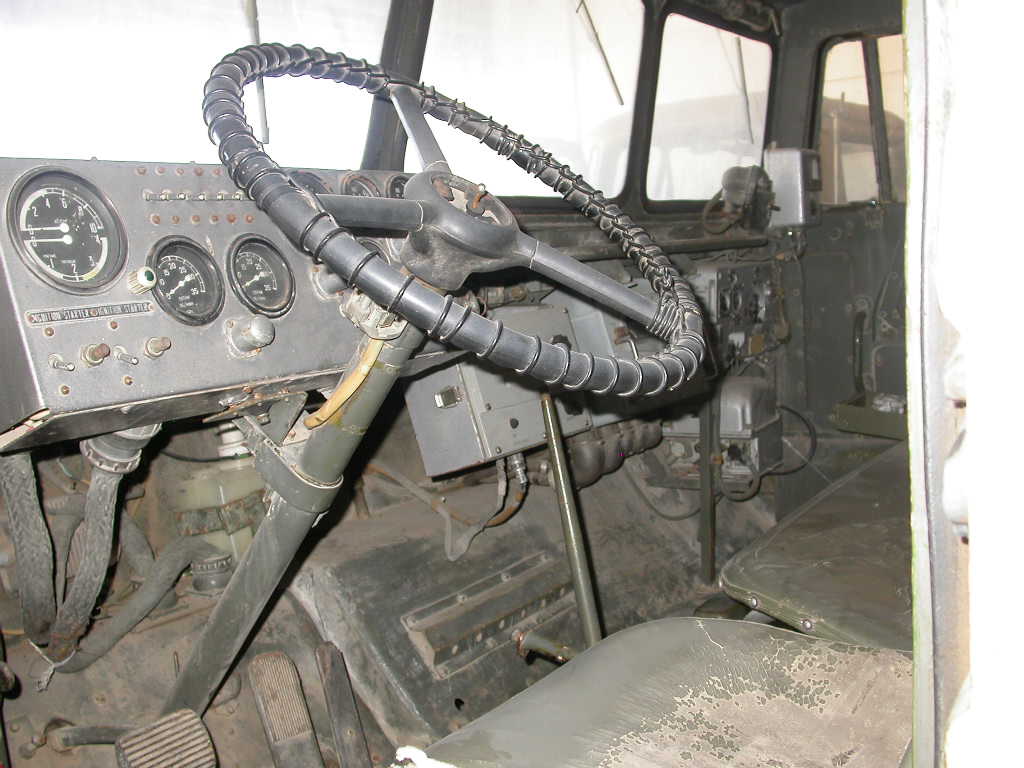

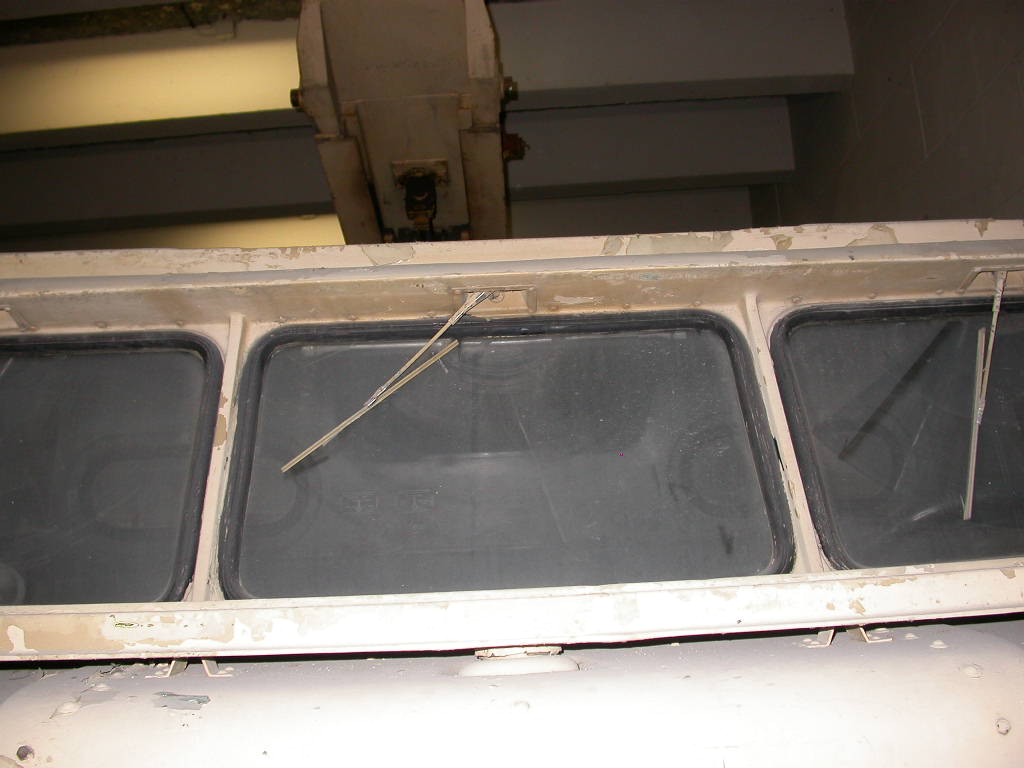

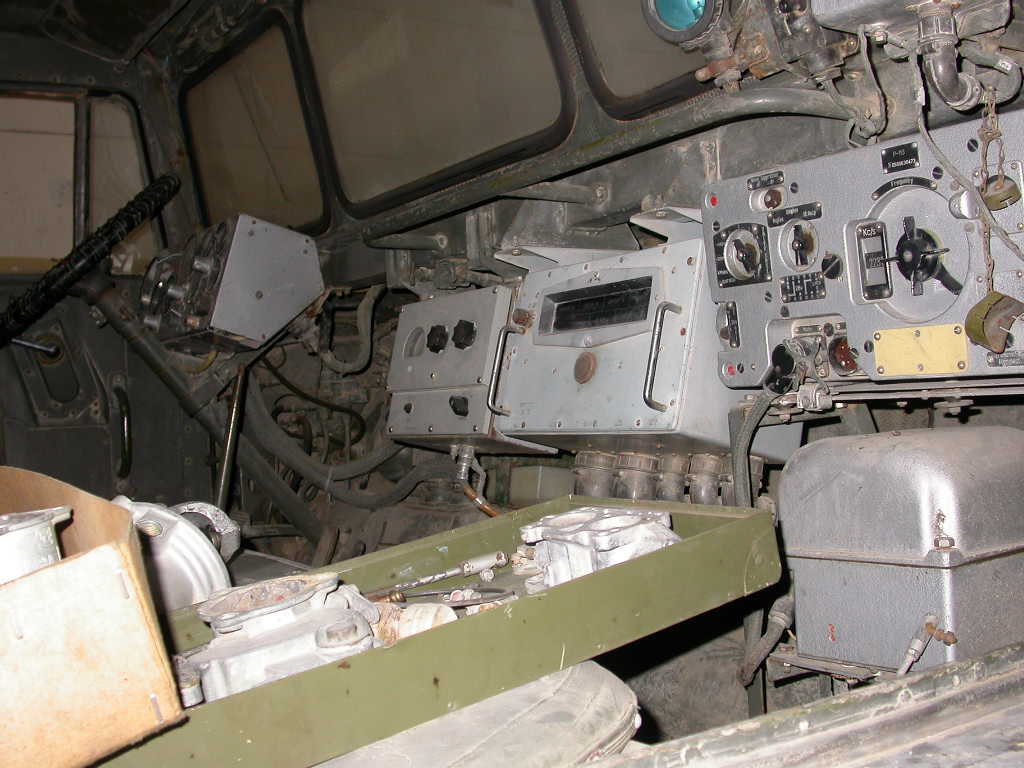

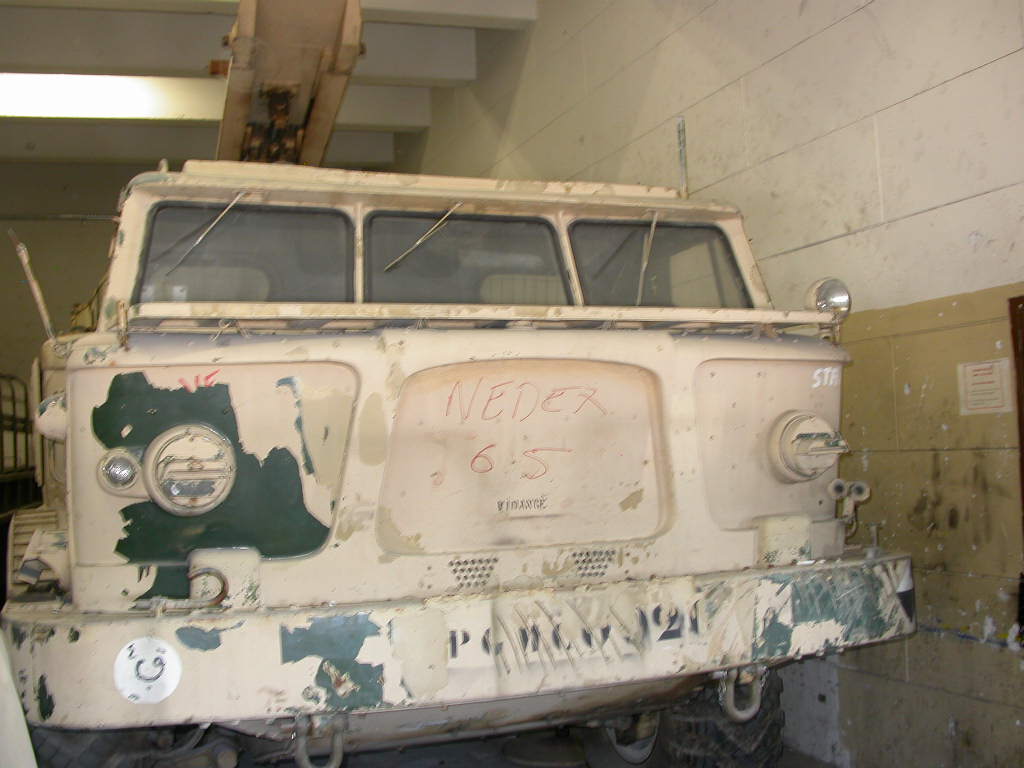

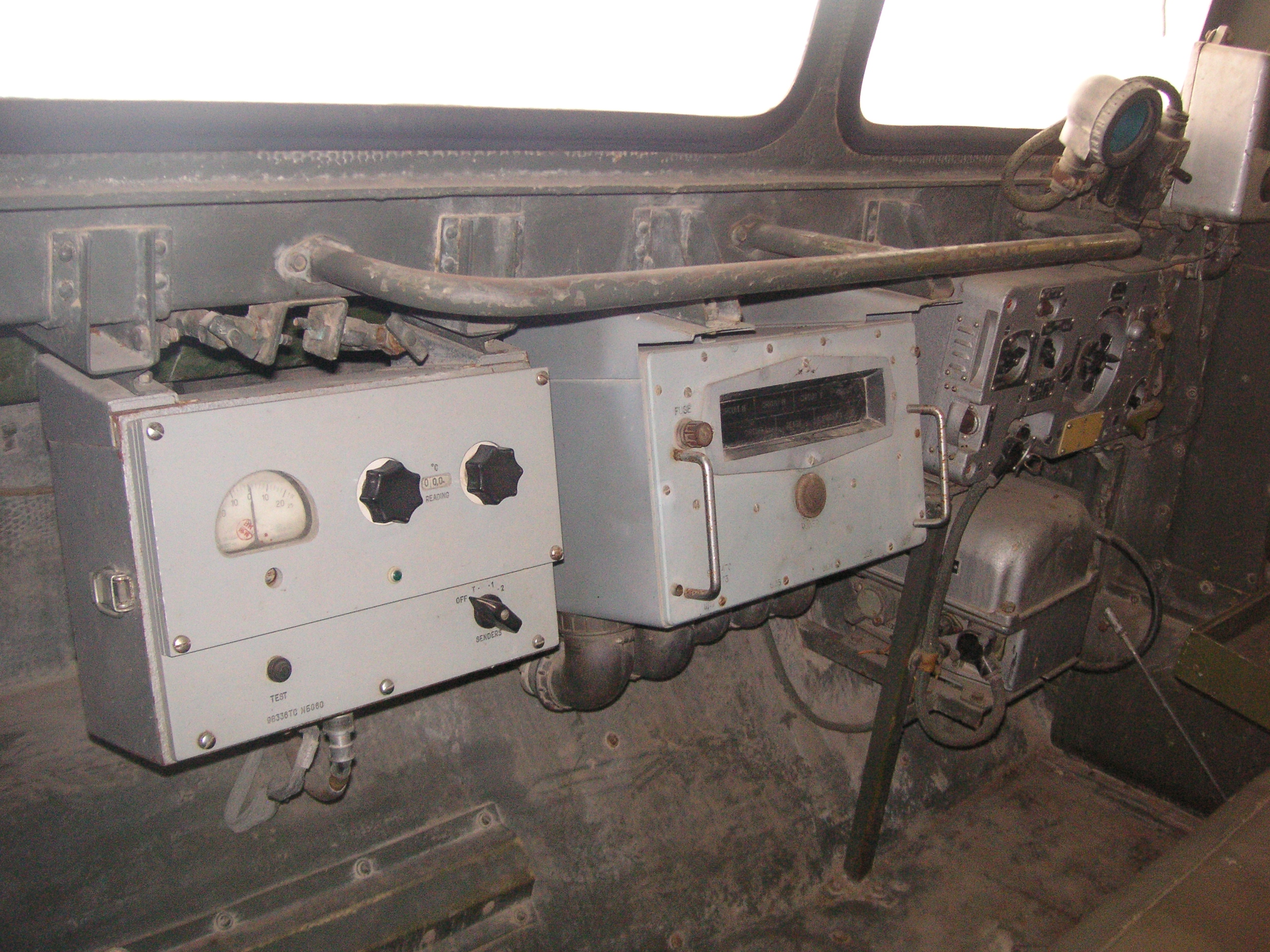

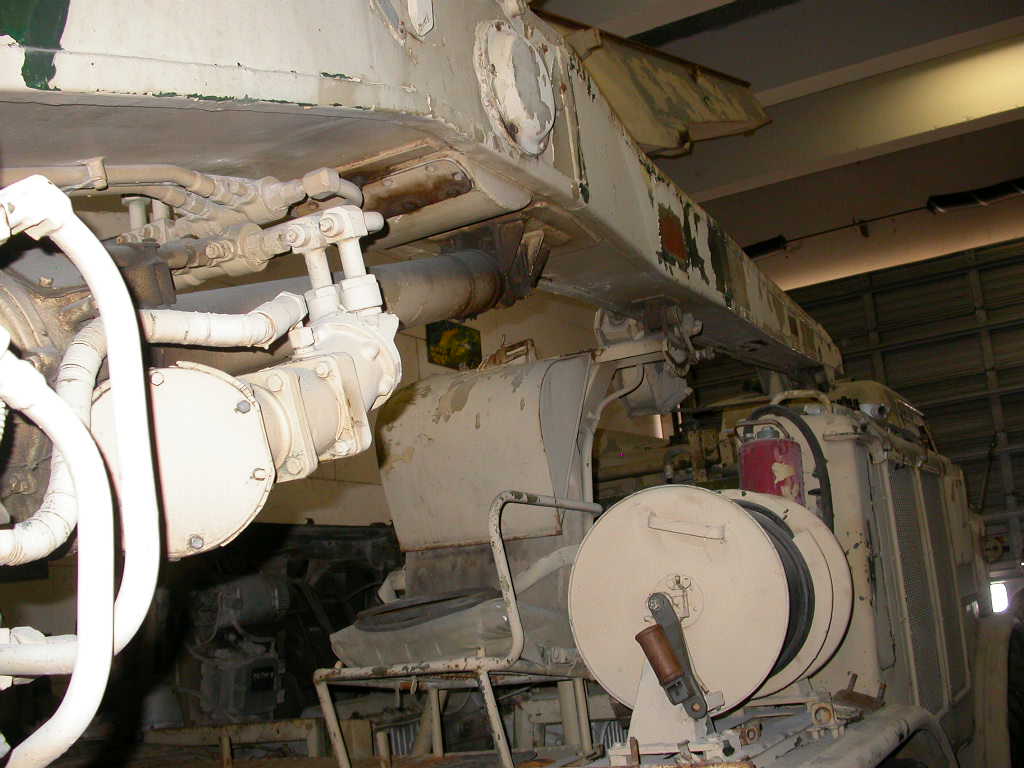

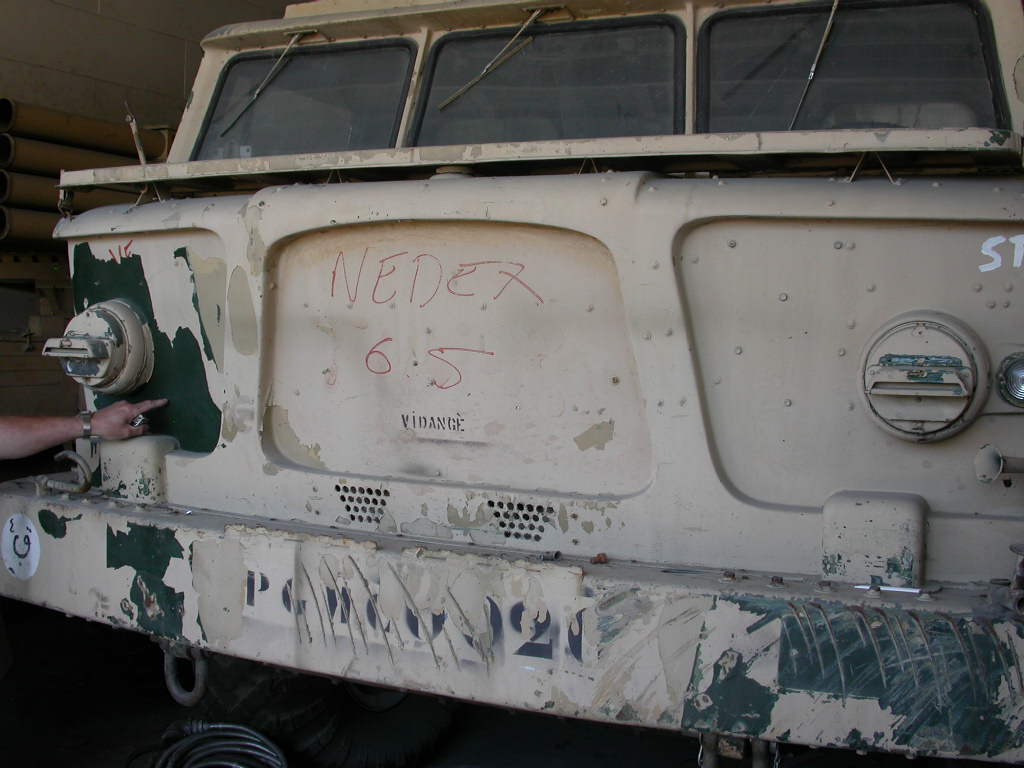

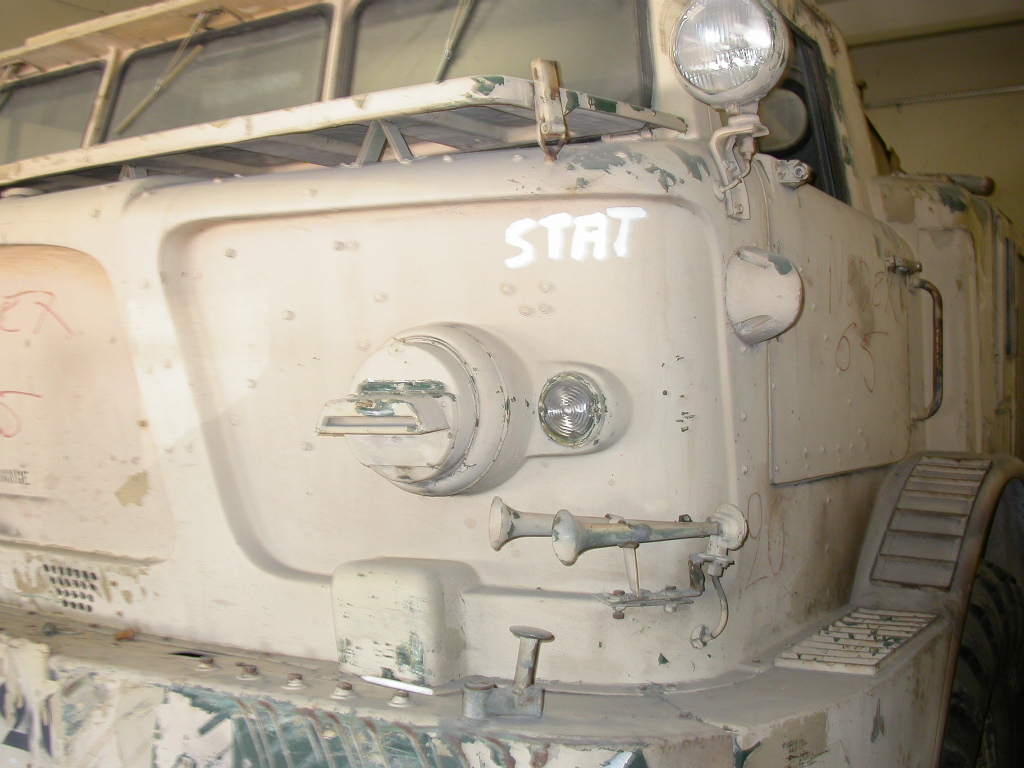

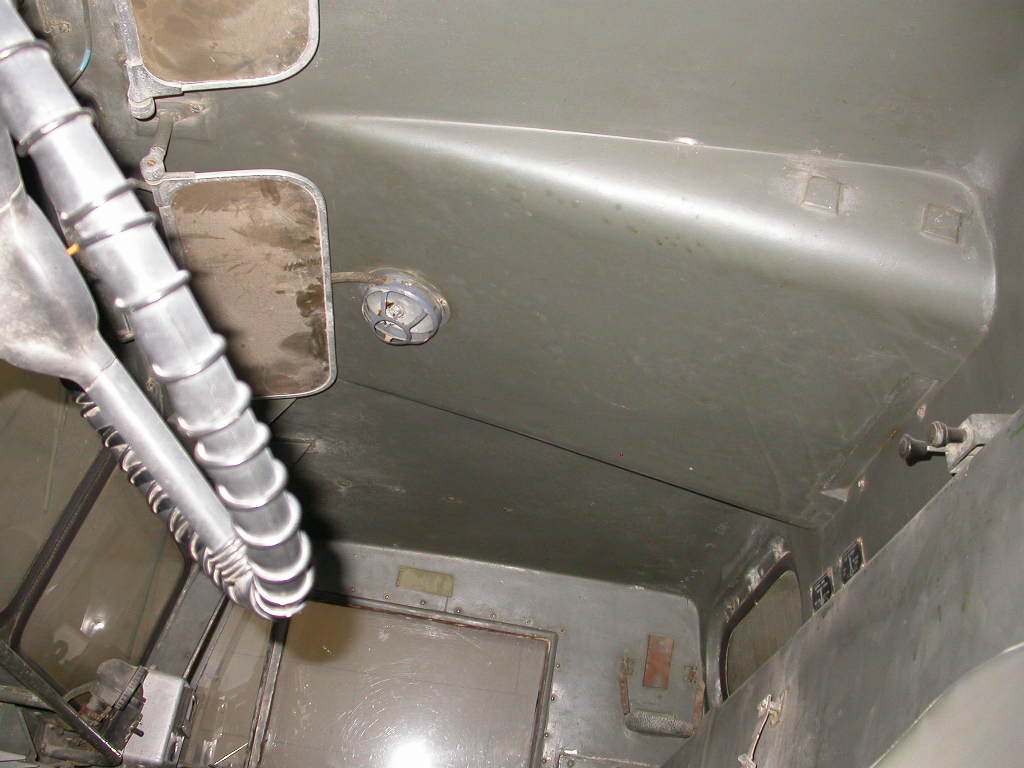

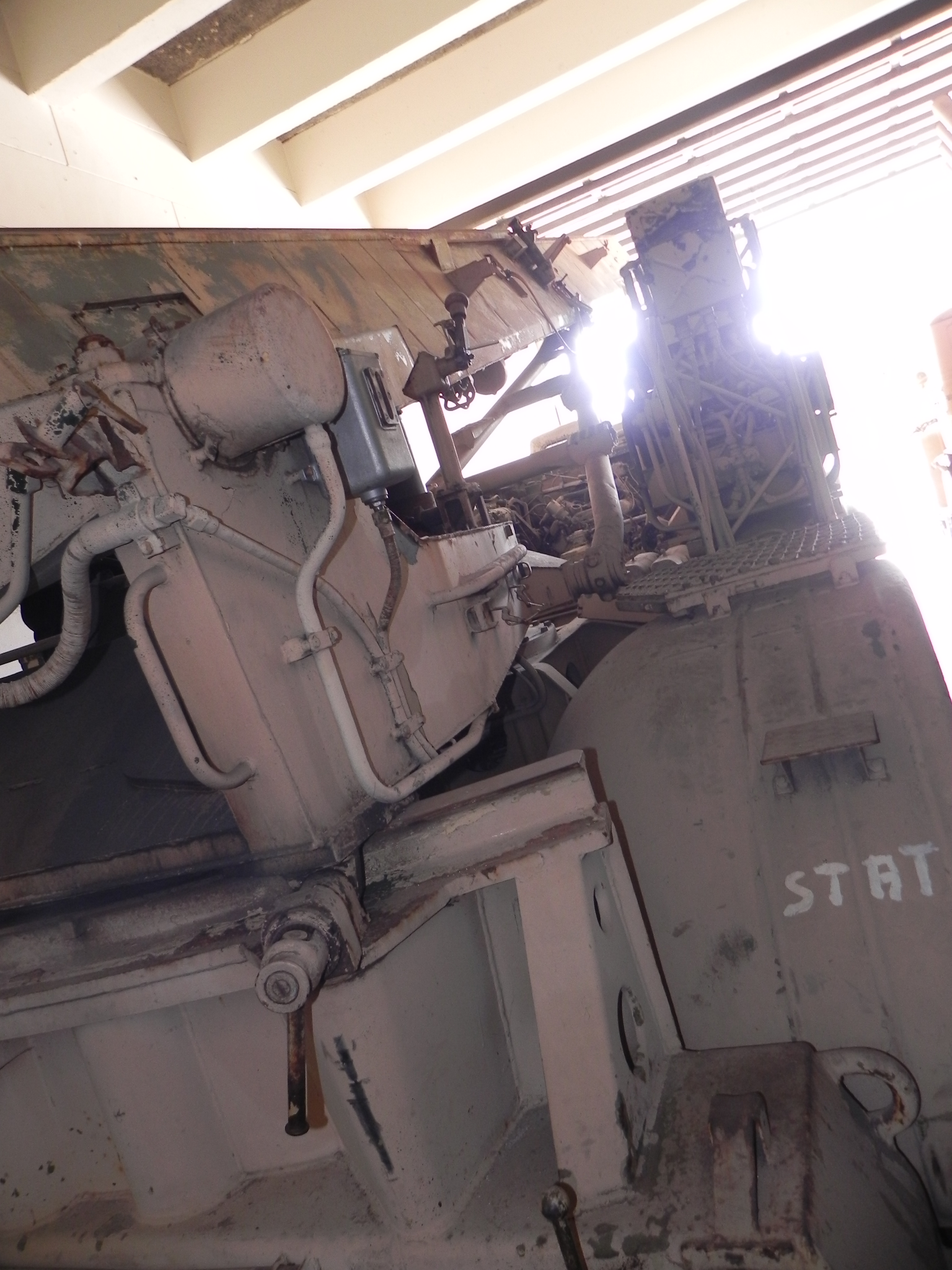

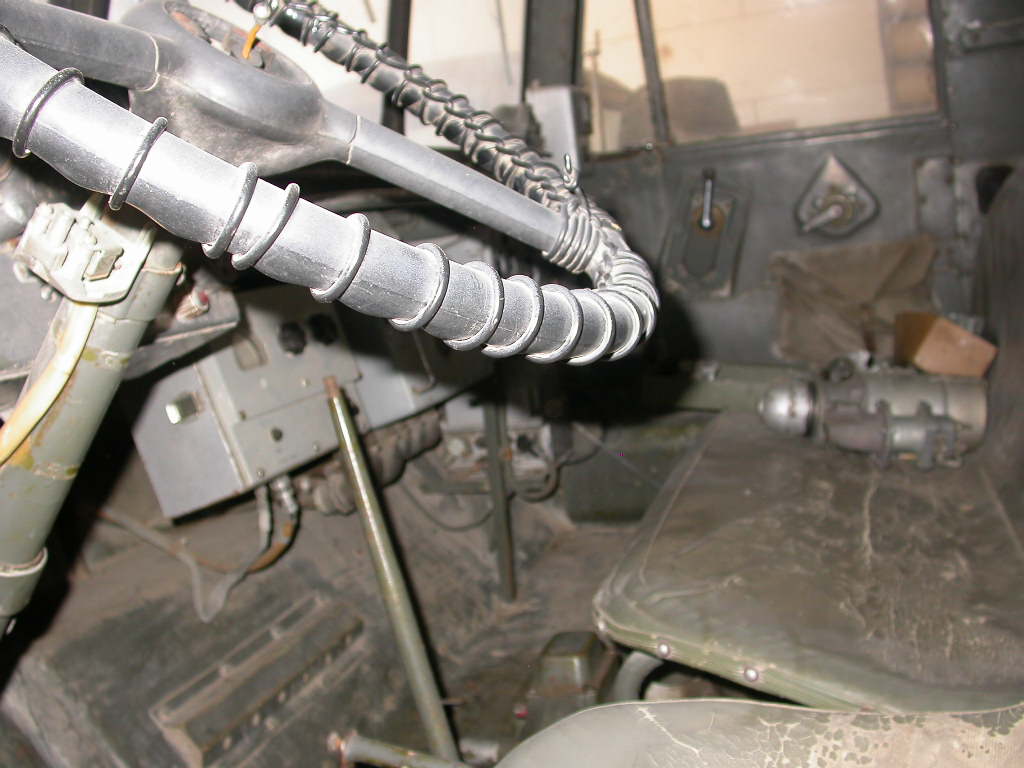

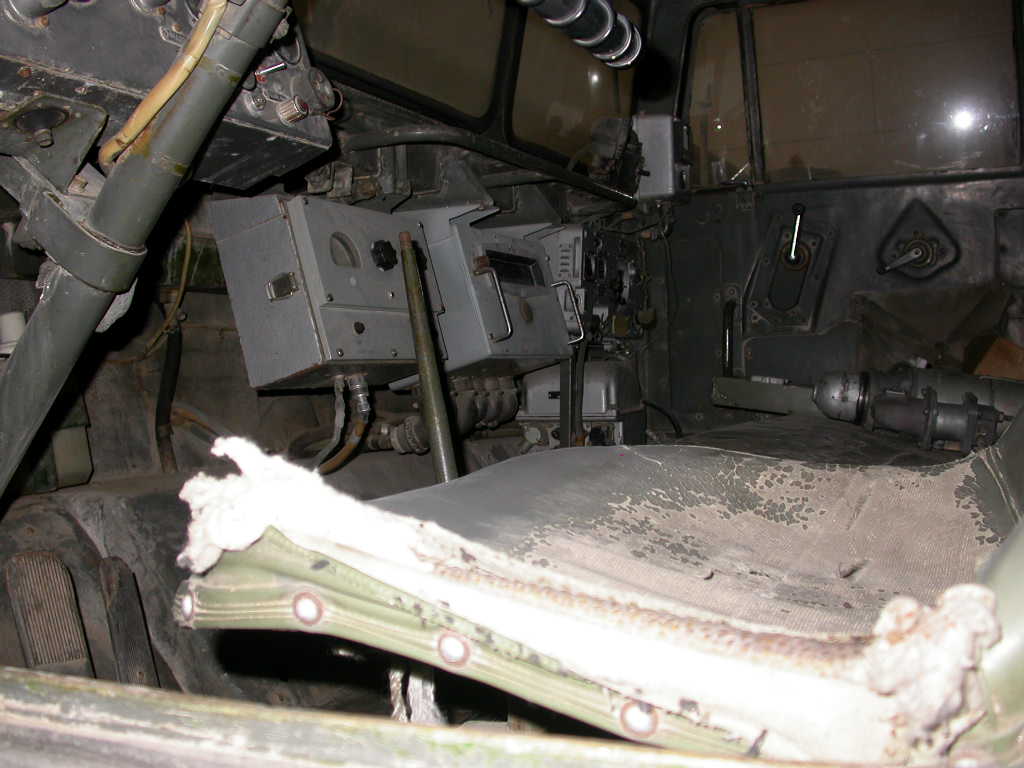

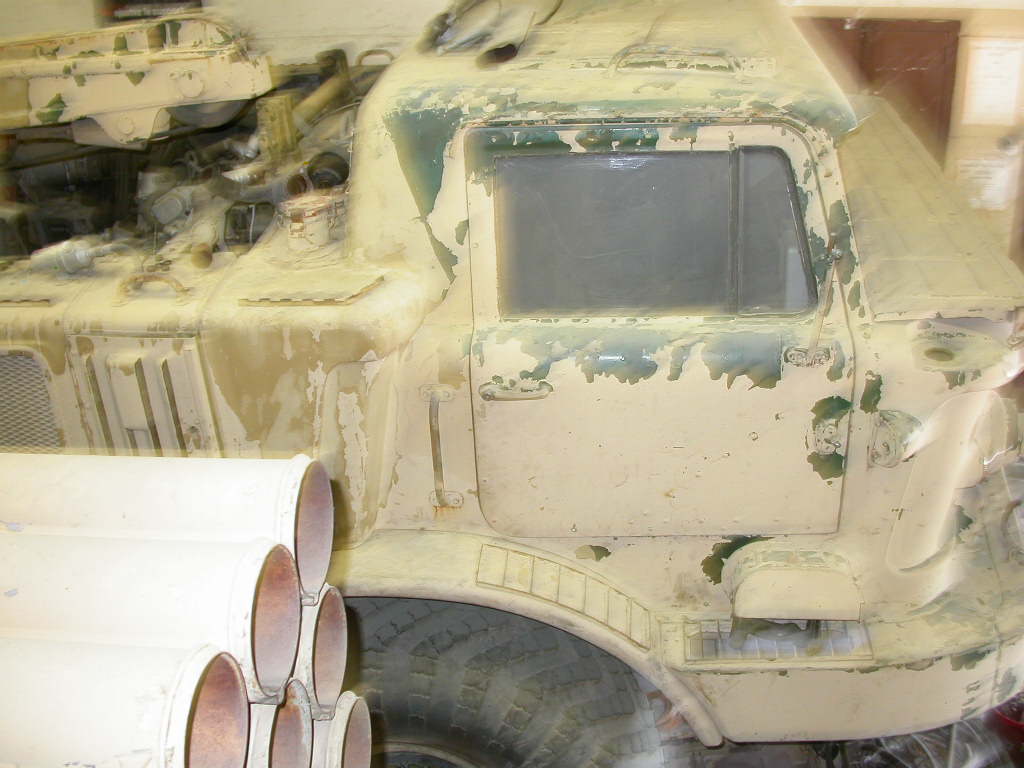

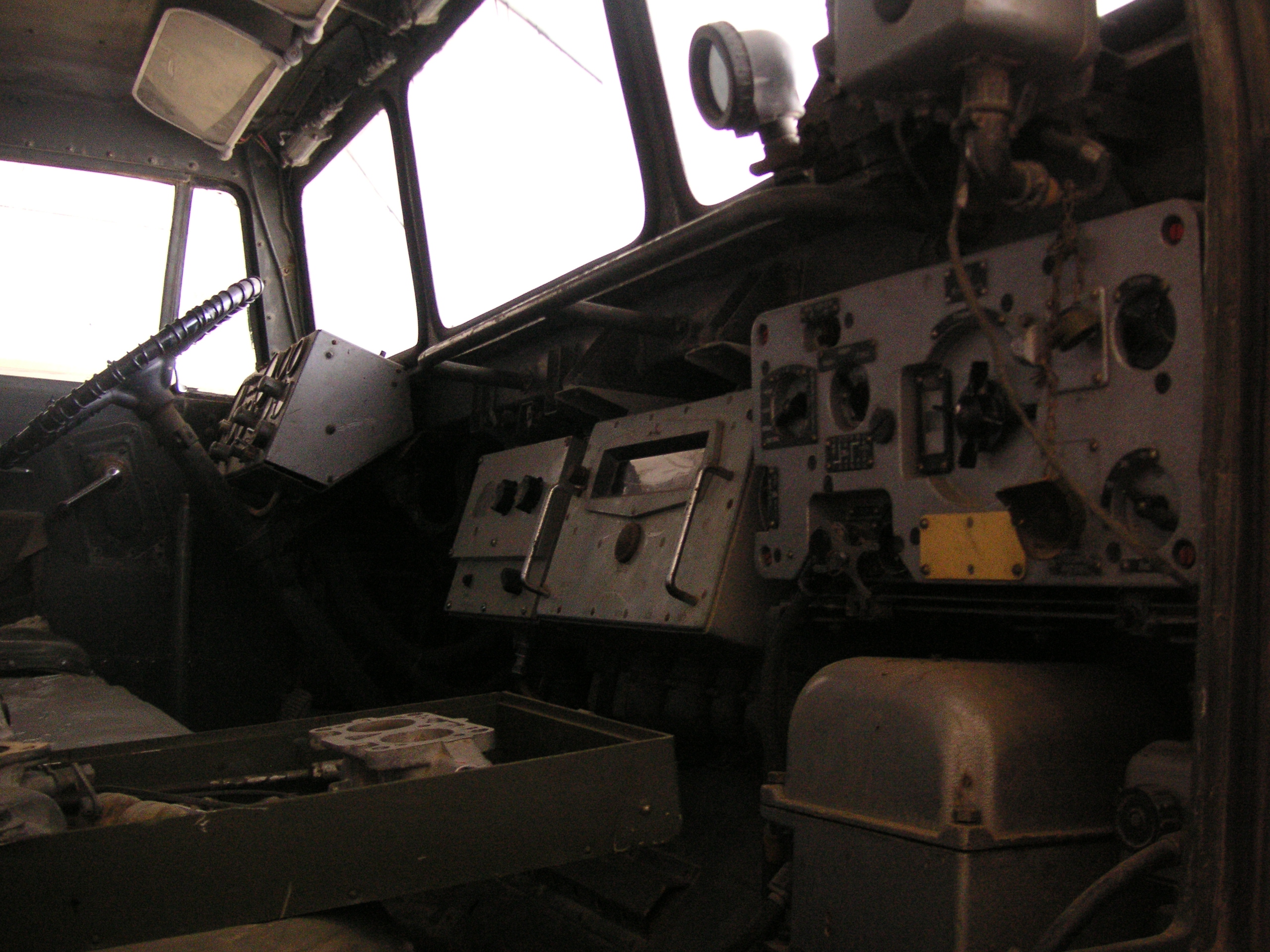

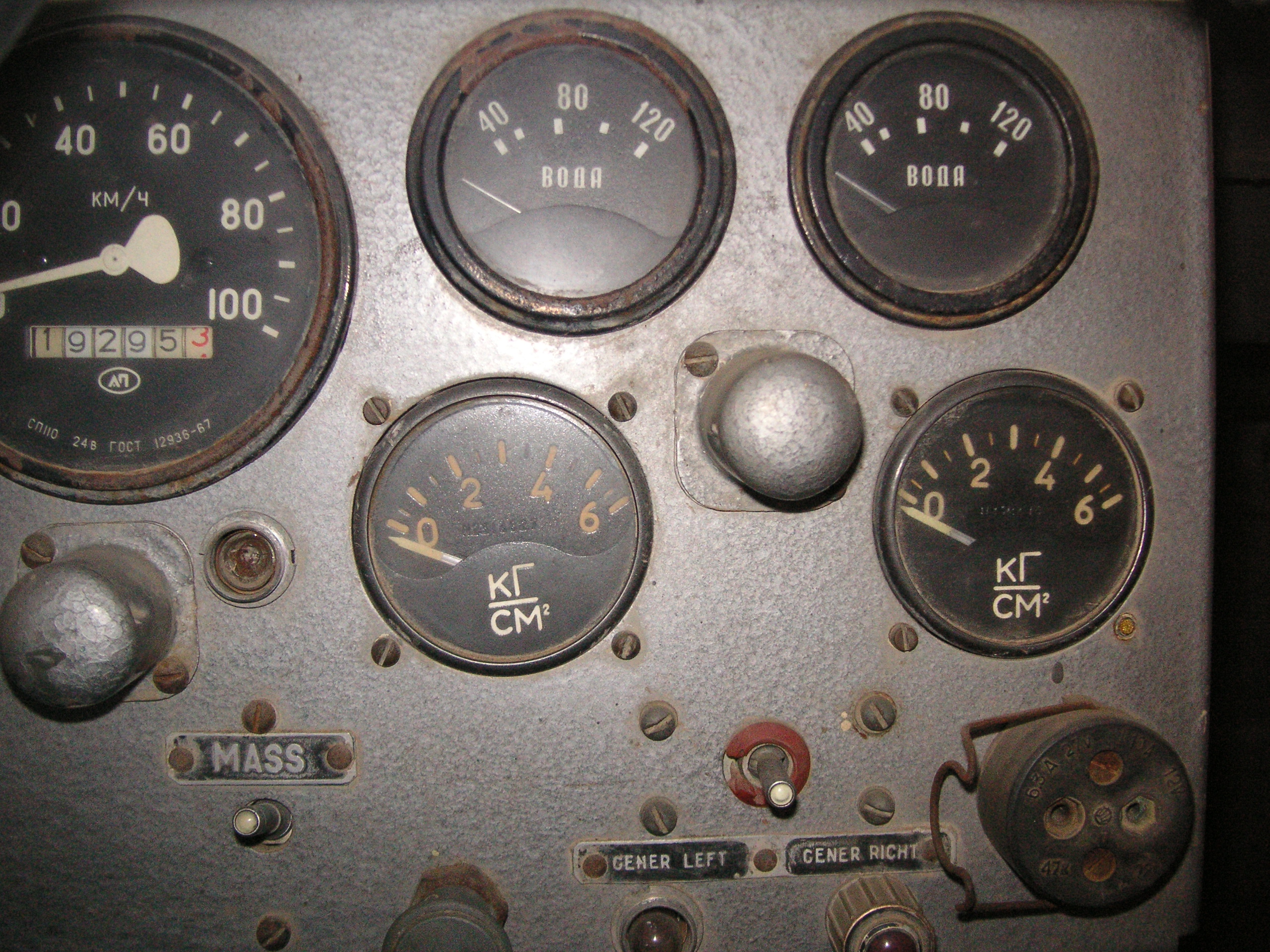

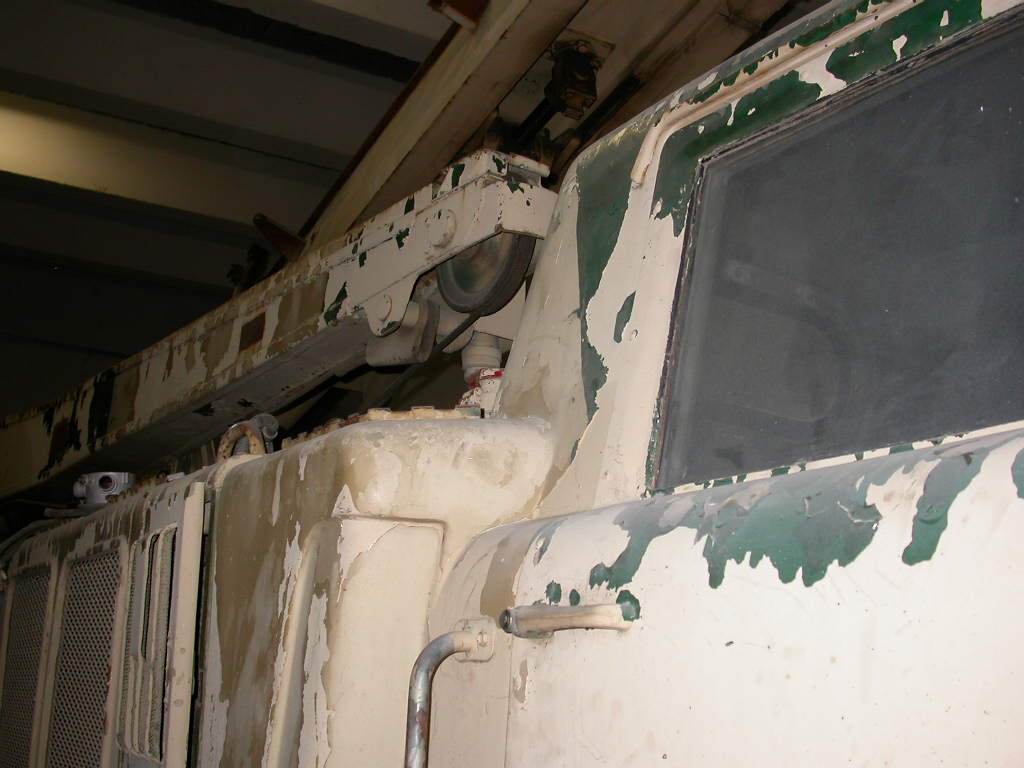

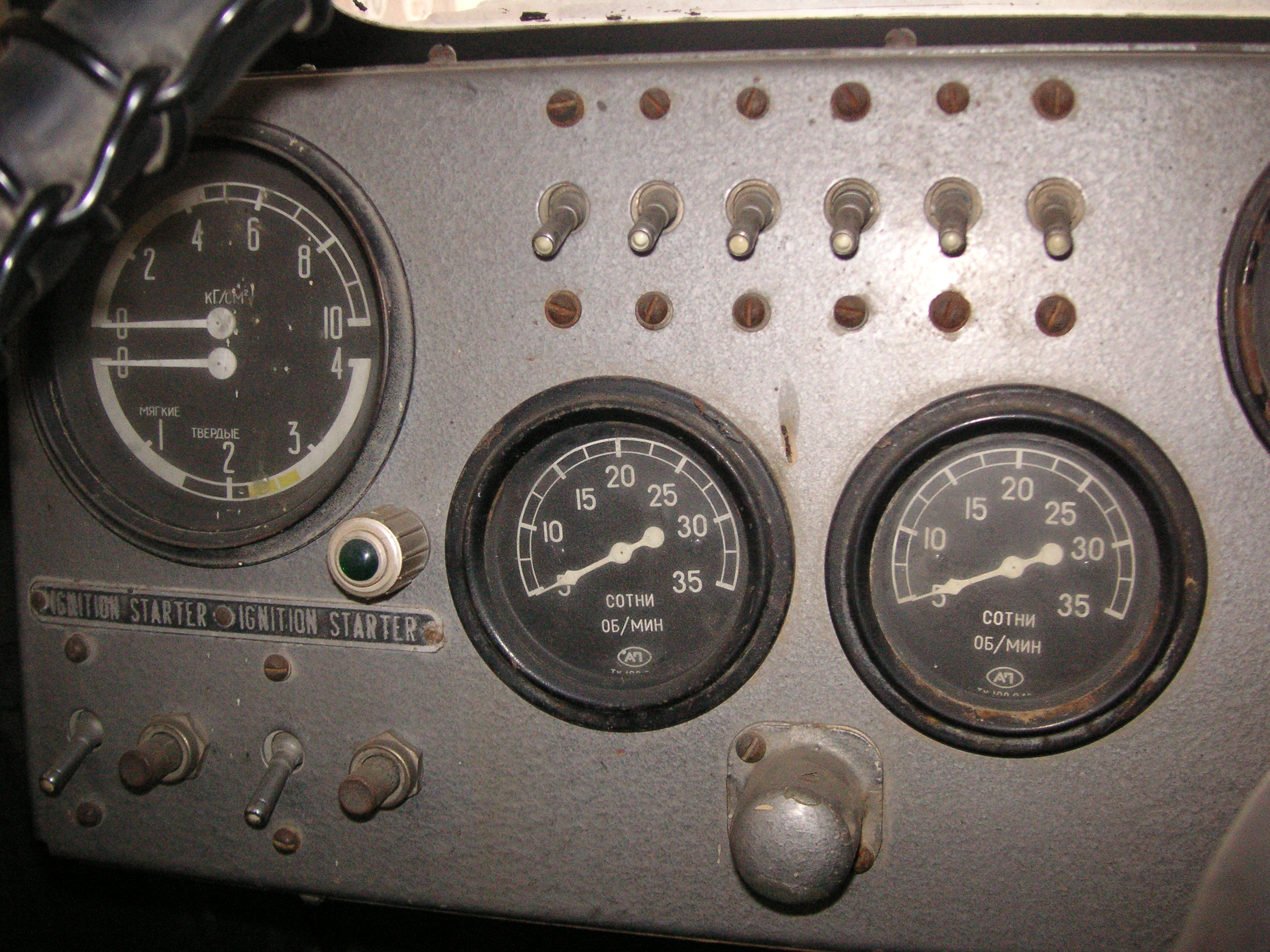

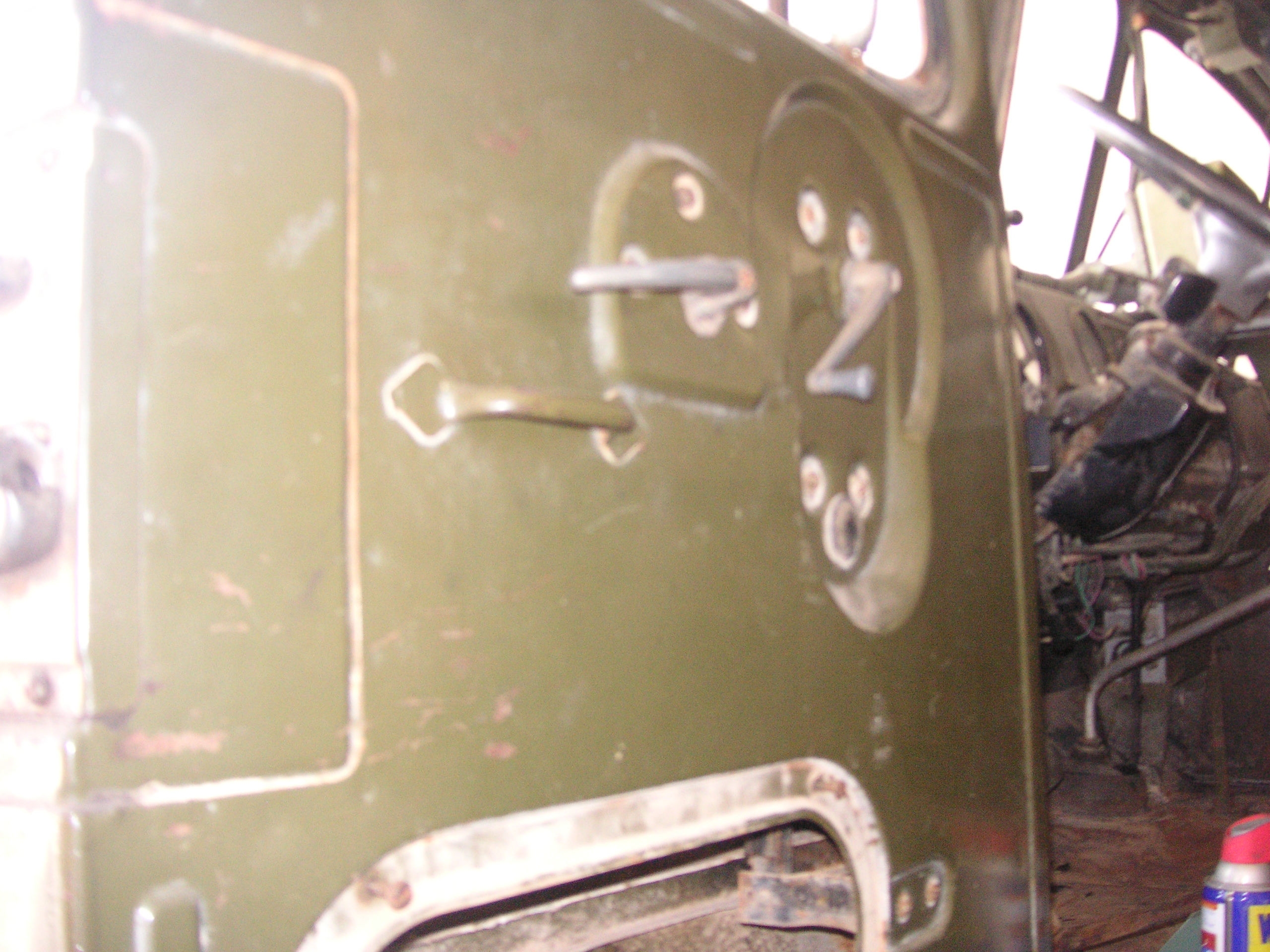

la cabine de conduite peut être isolée du monde extérieur par des volets métalliques. L’équipe de pièce s’y tient lors du tir. Elle ne possède aucune protection NBC. Une grue latérale permet de mettre en oeuvre le missile sur sa rampe .Un véhicule similaire au TEL se trouve à proximité avec les missiles de réserve ( 6/engin) Ce système d'armes a été déployé au niveau divisionnaire par les troupes du feu pacte de Varsovie
Le bataillon de frog était composé d'une batterie de commandement ,de 2 batteries de tir à 2 pièces, une station radar et météorologique ainsi que deux véhicules de transport de missiles de réserve avec six missiles chacun. Le frog 7 à donné naissance à deux types d'armes
le frog 7 A à tête nucléaire de 500 Kgs
le Frog 7B à tête chimique de 390 kilos contenant entre autres des gaz innervants type VR55 ou tout autre sorte de gaz de combat

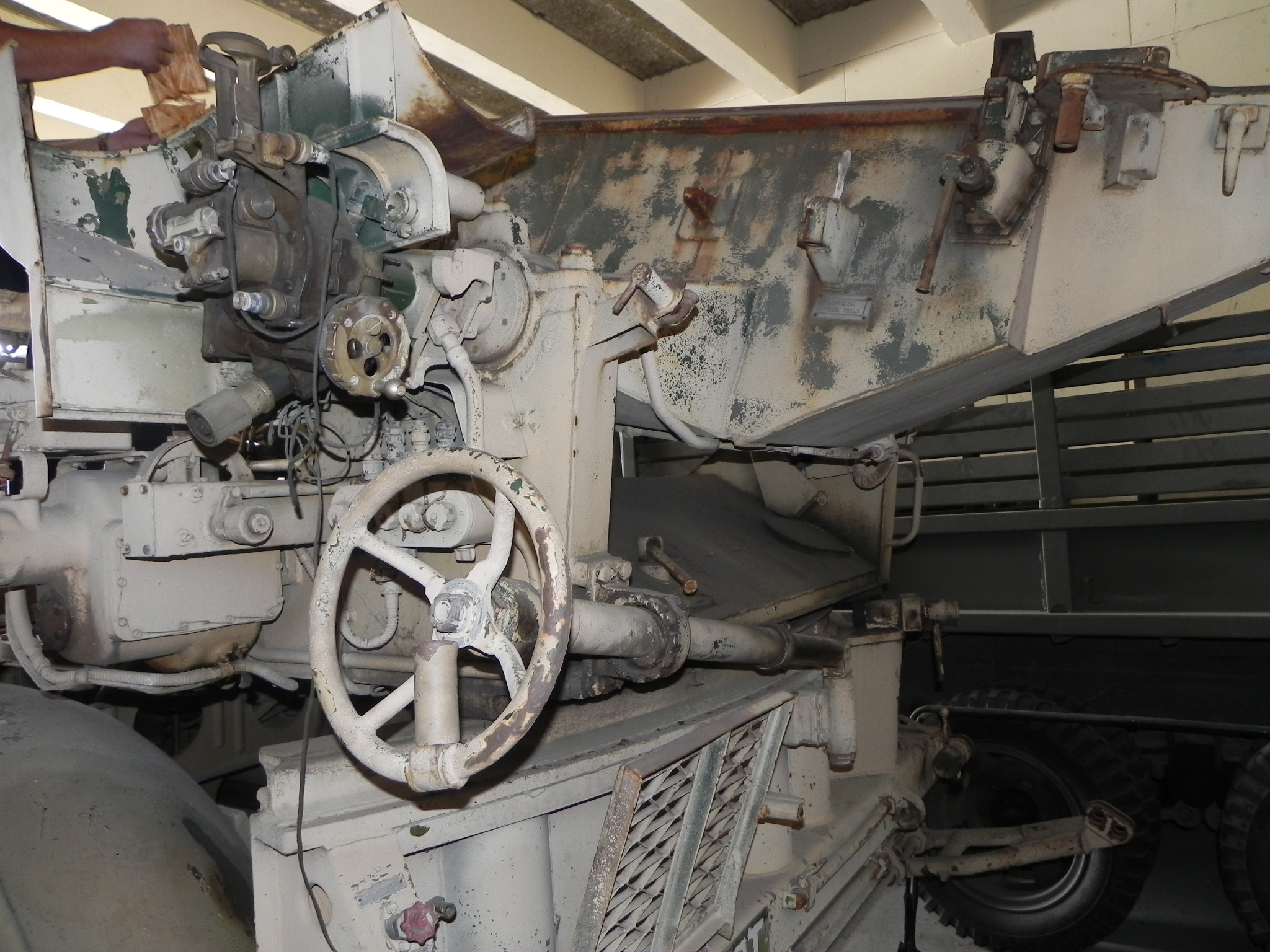

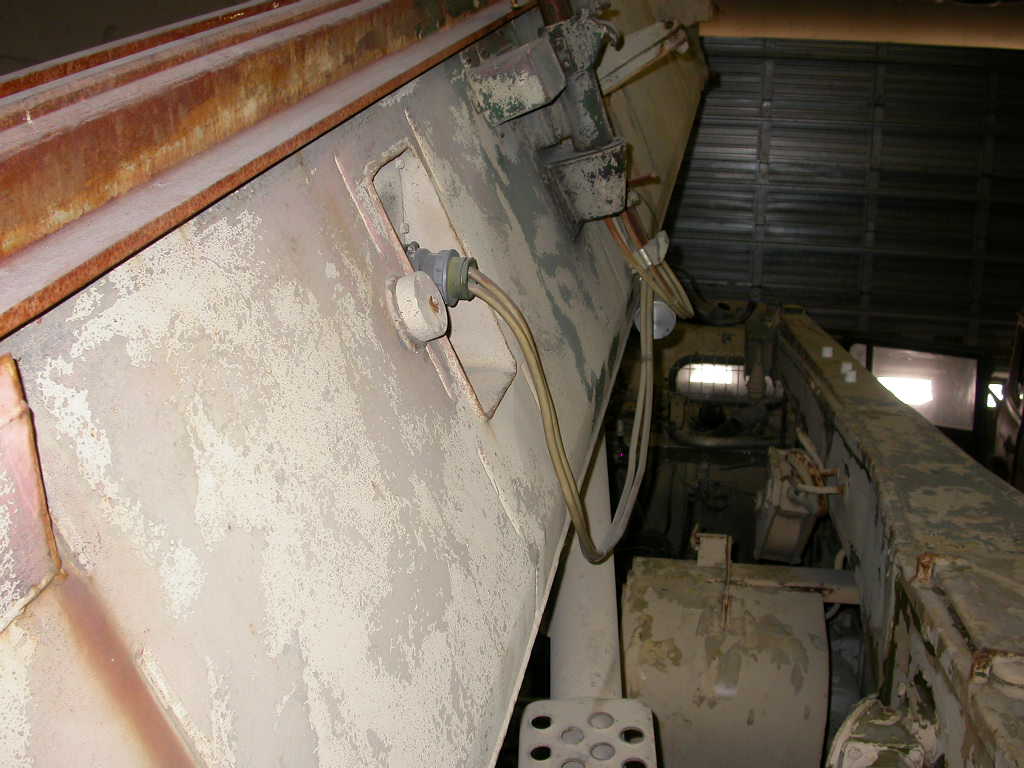

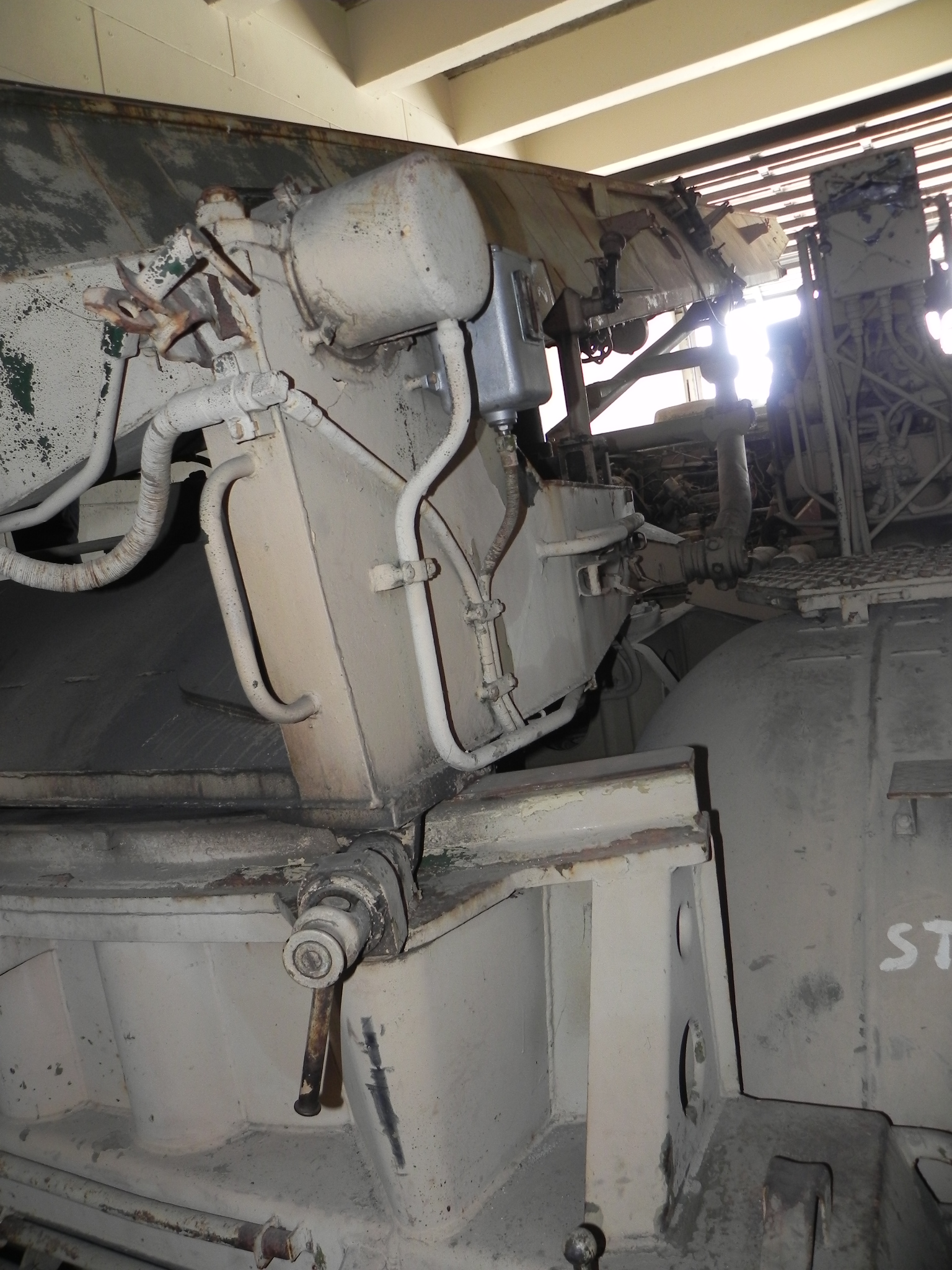

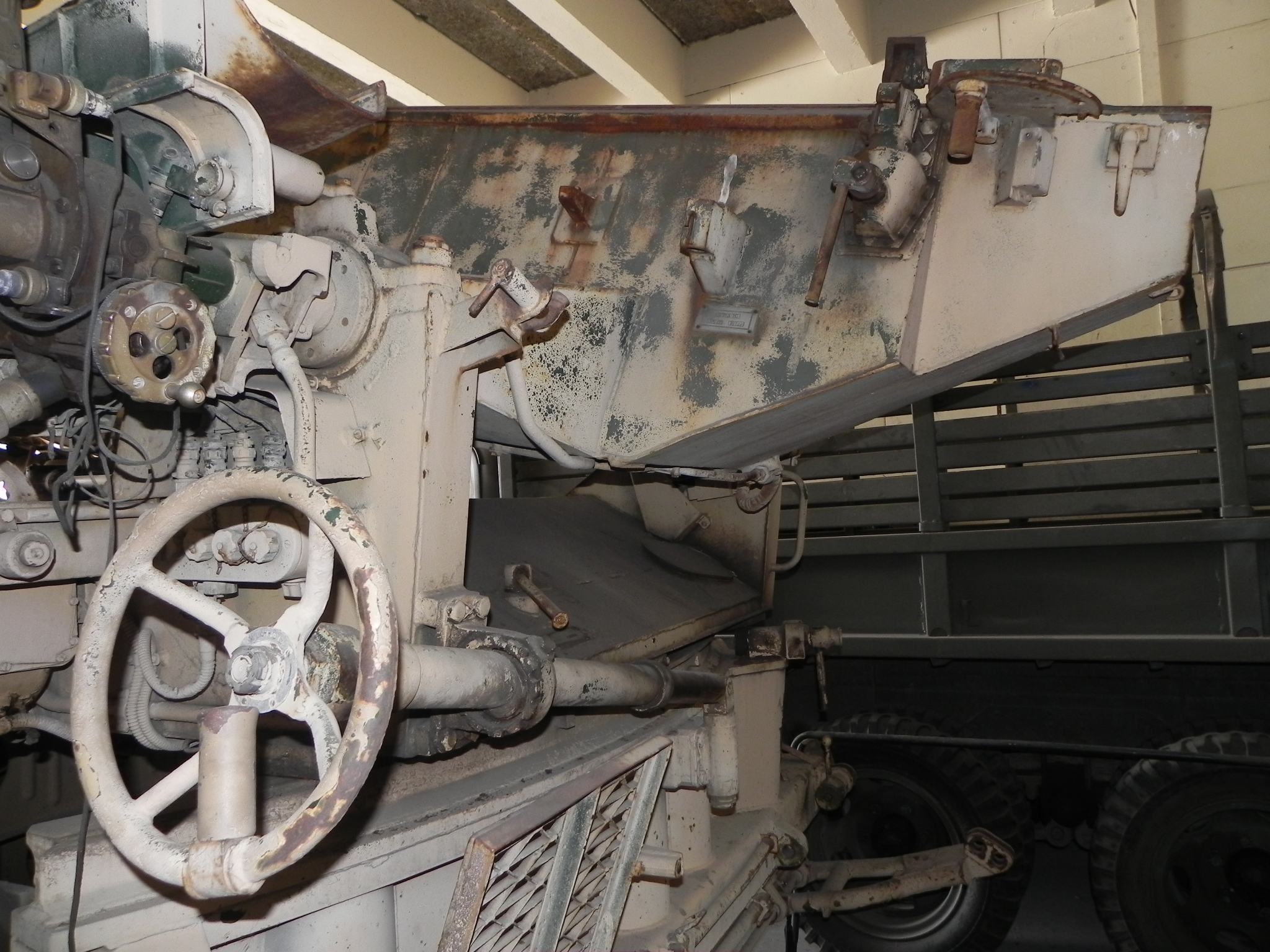

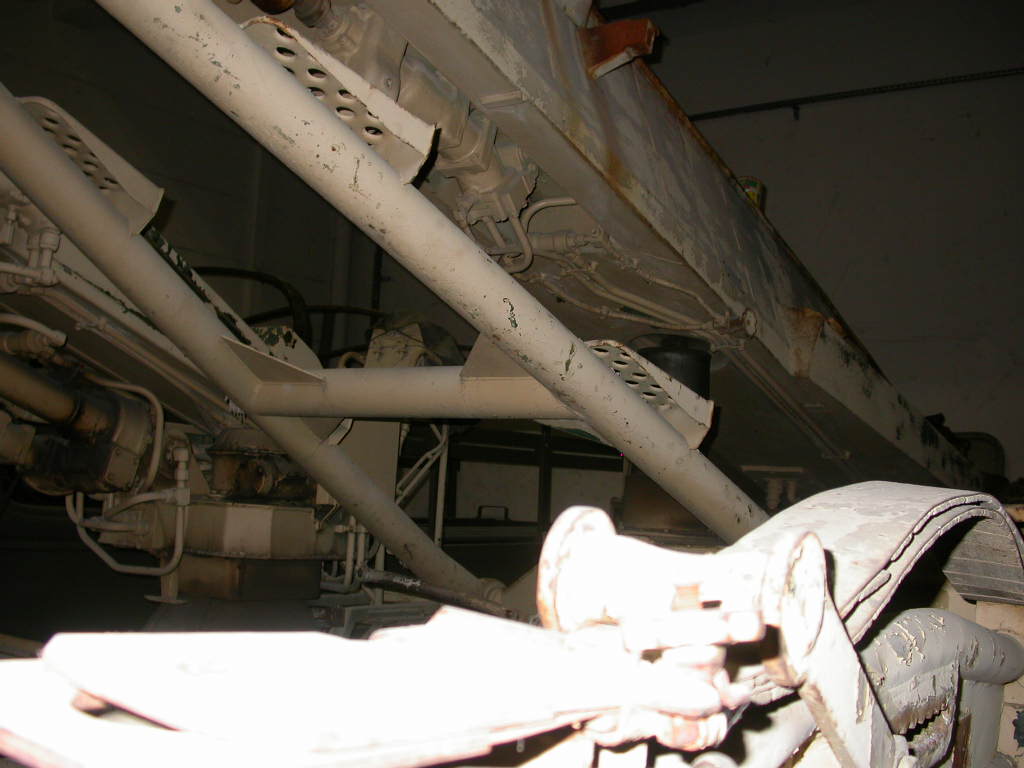

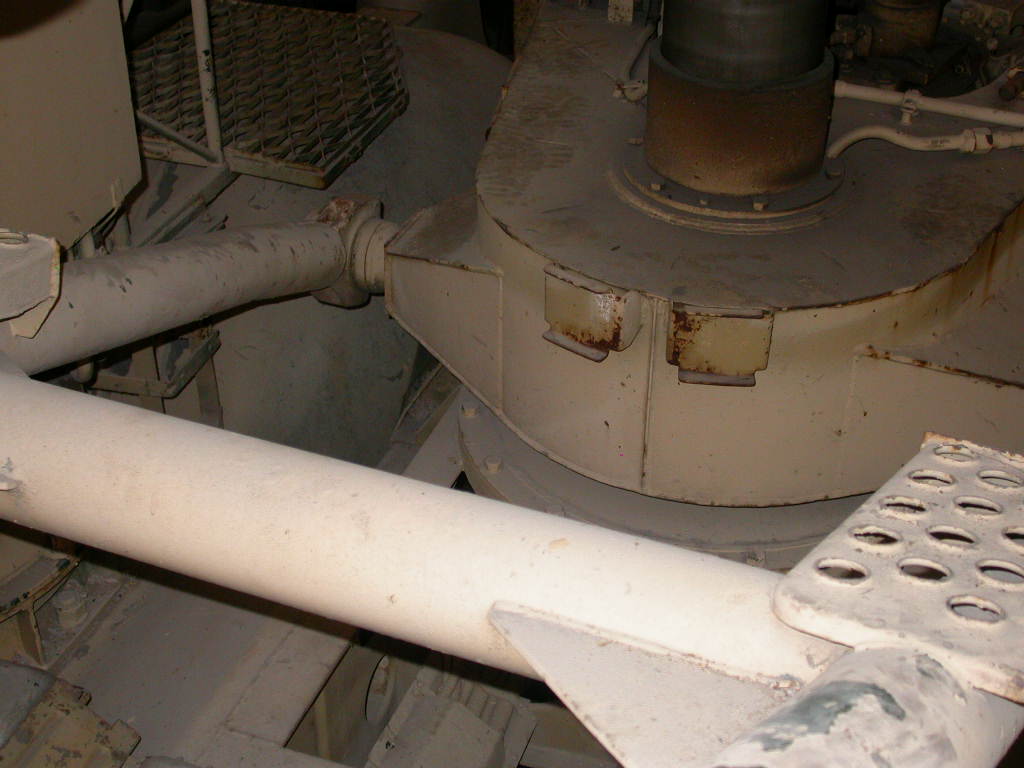

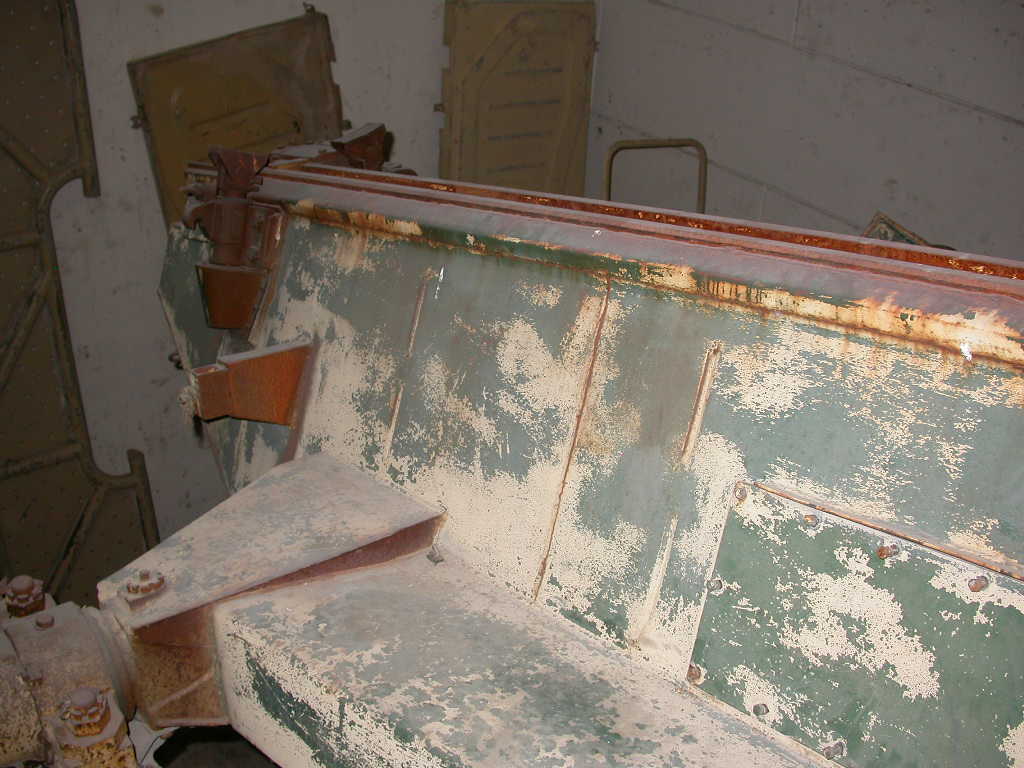

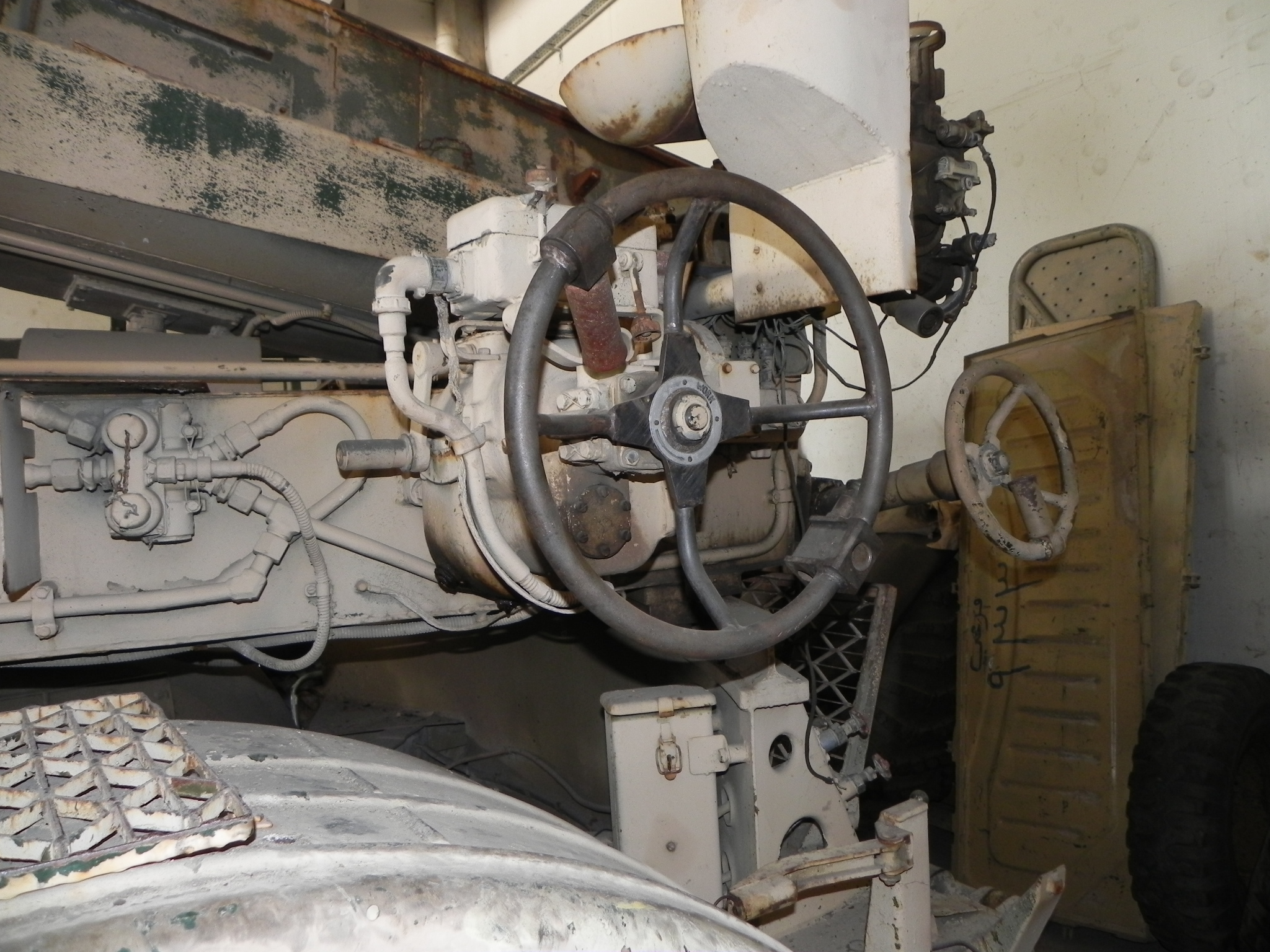

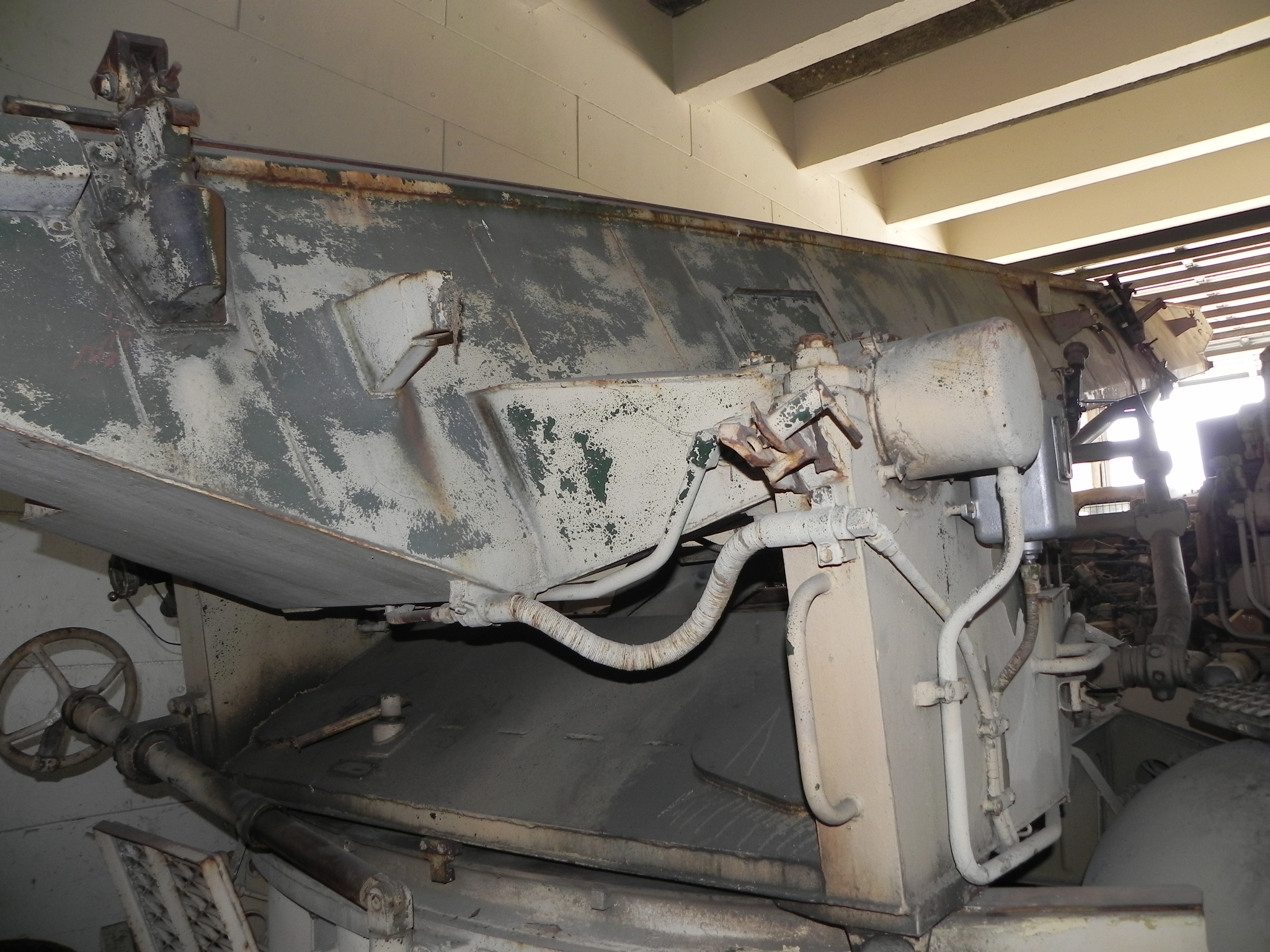

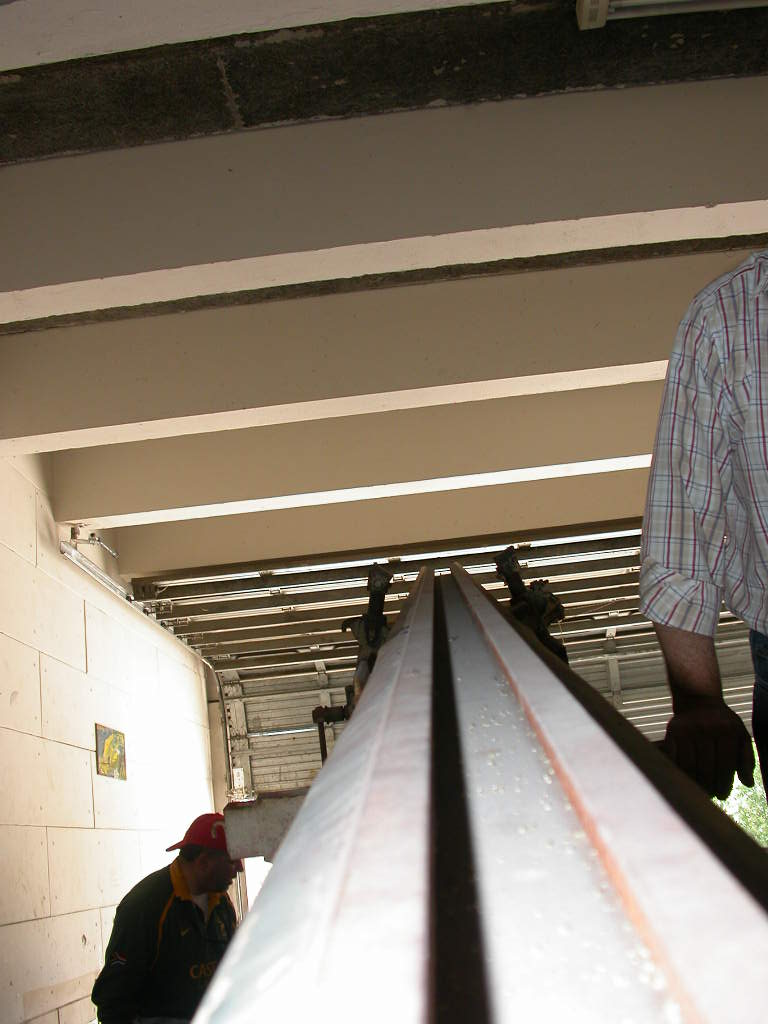

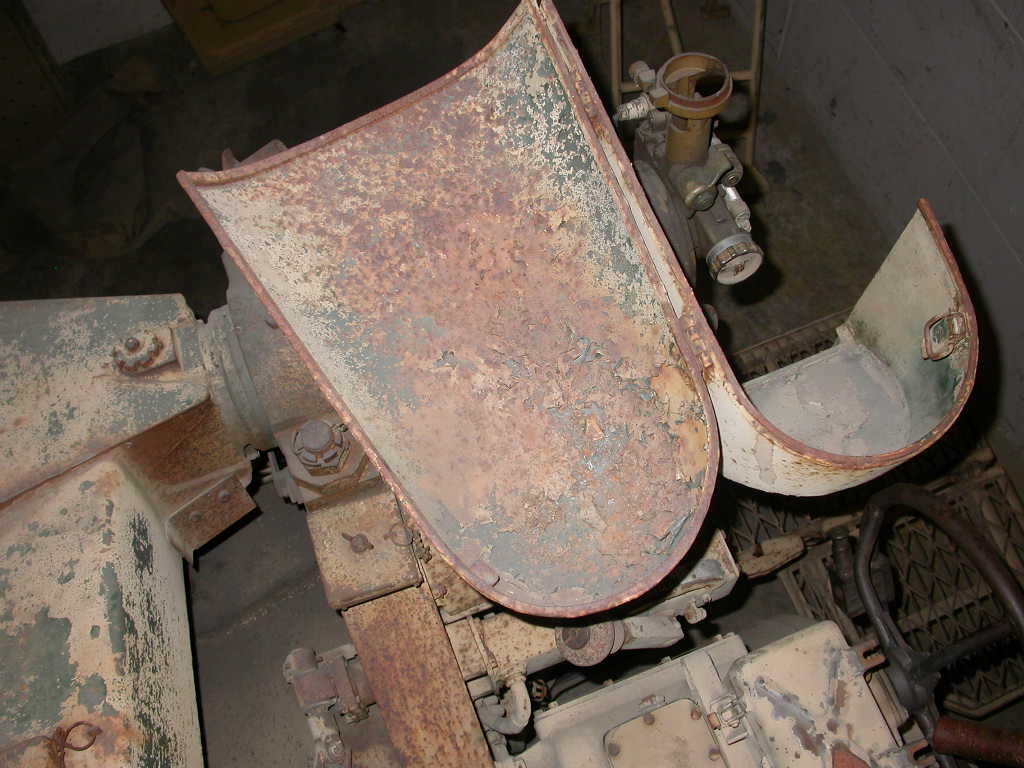

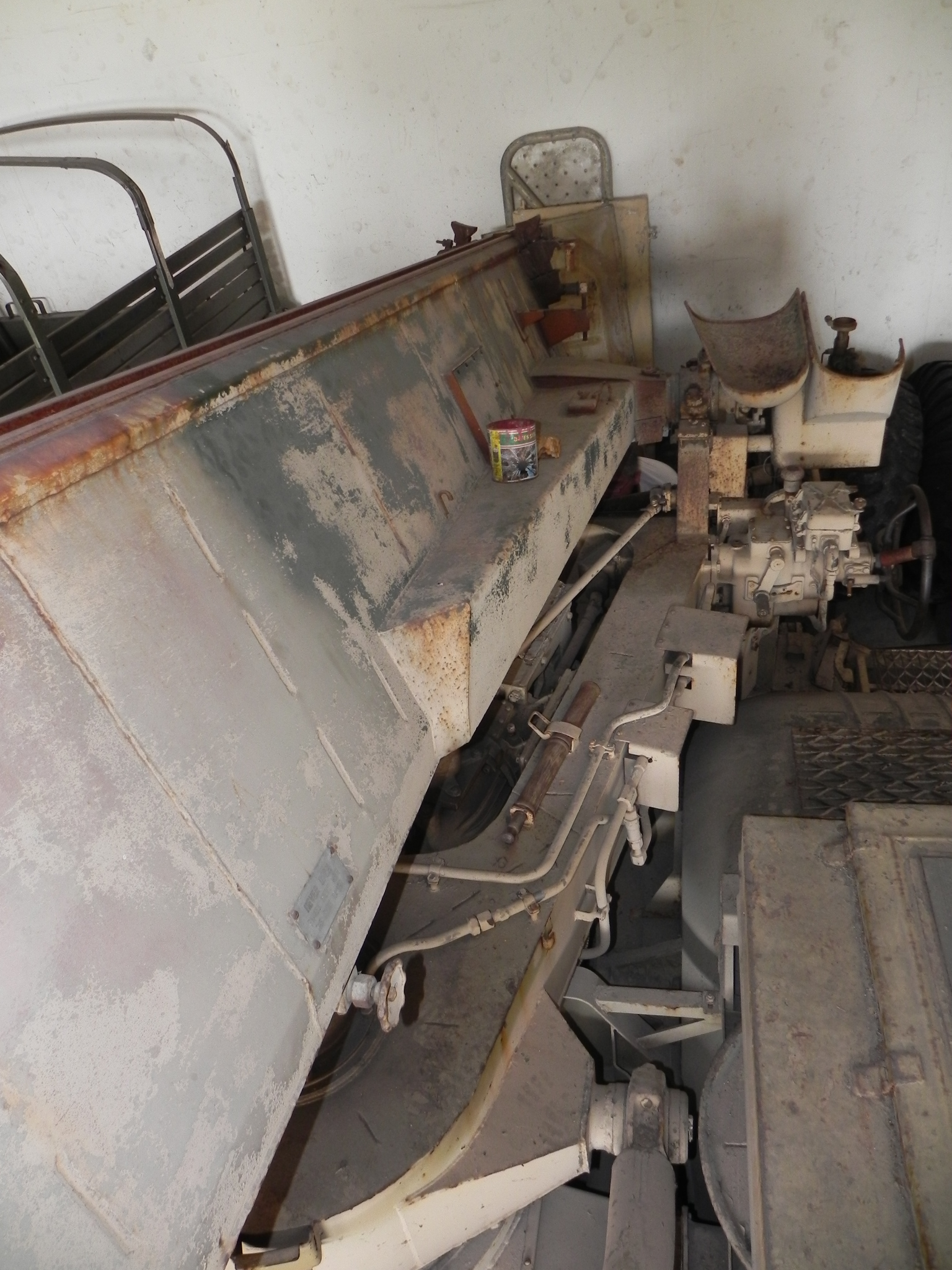

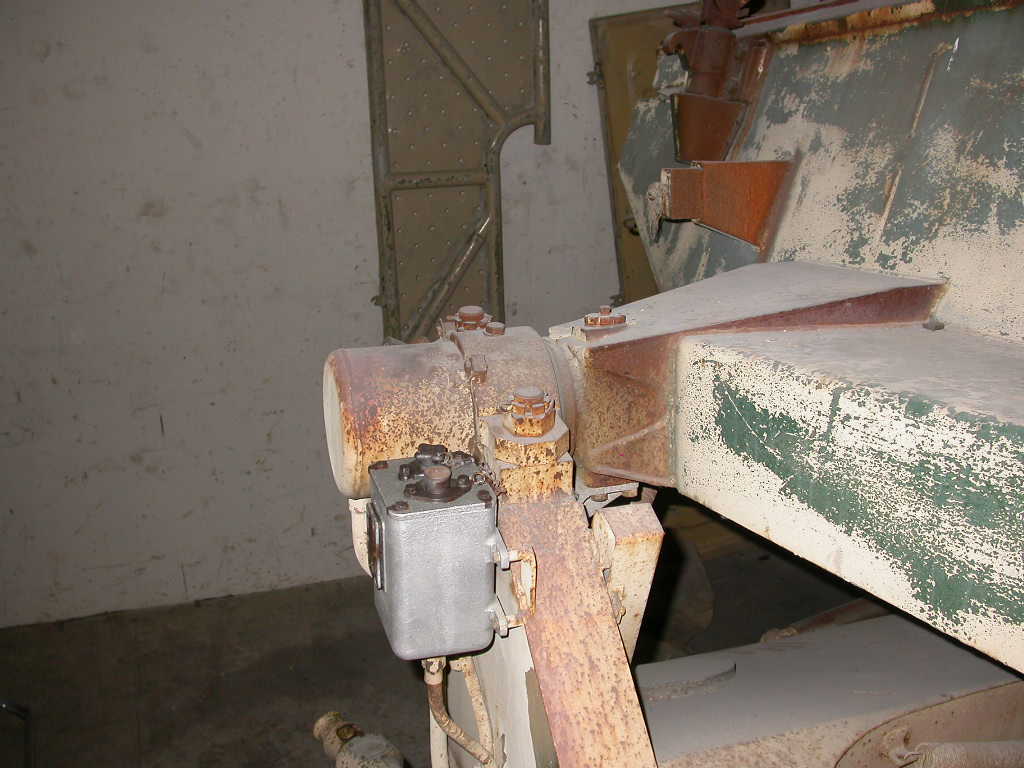

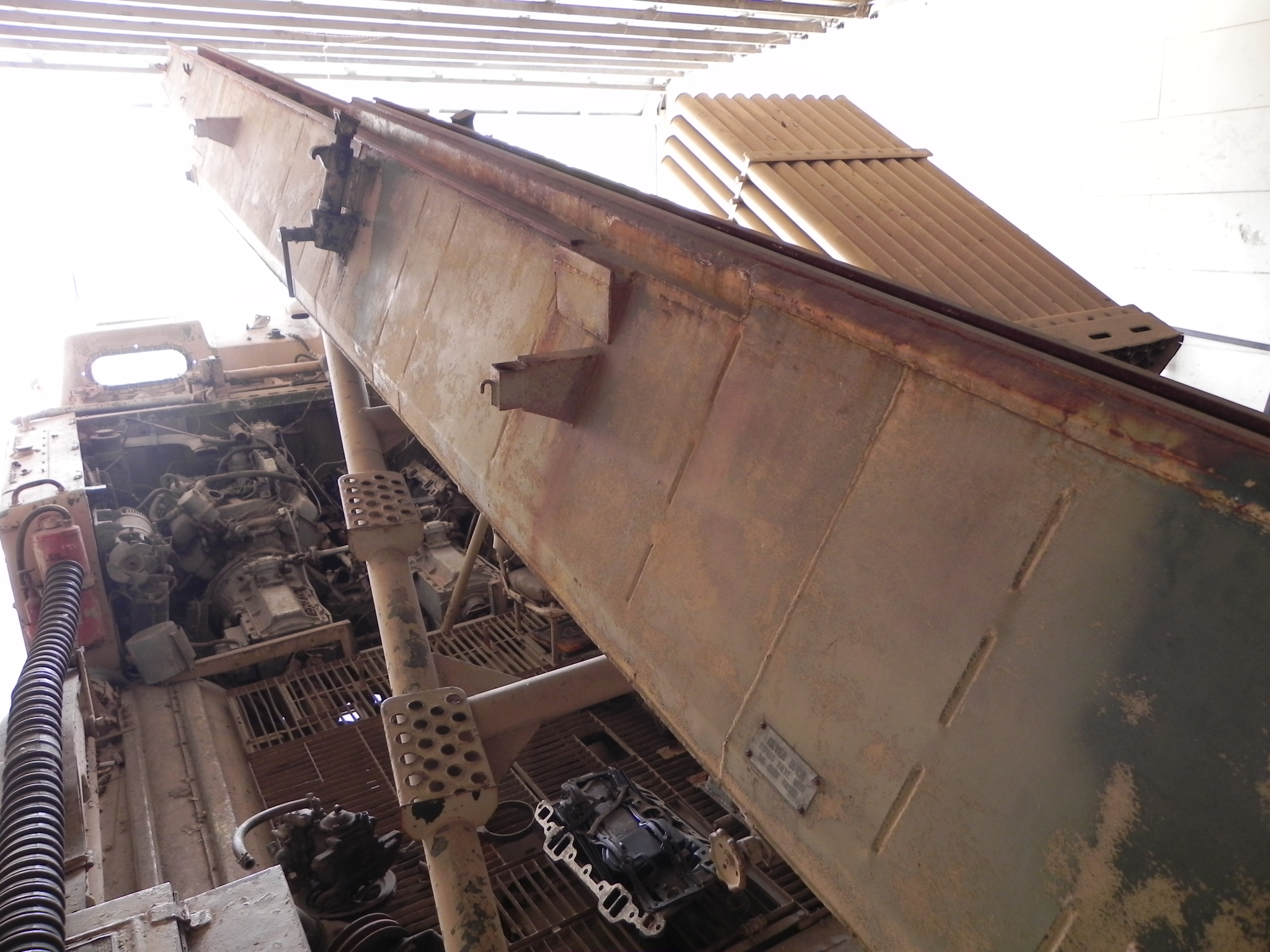

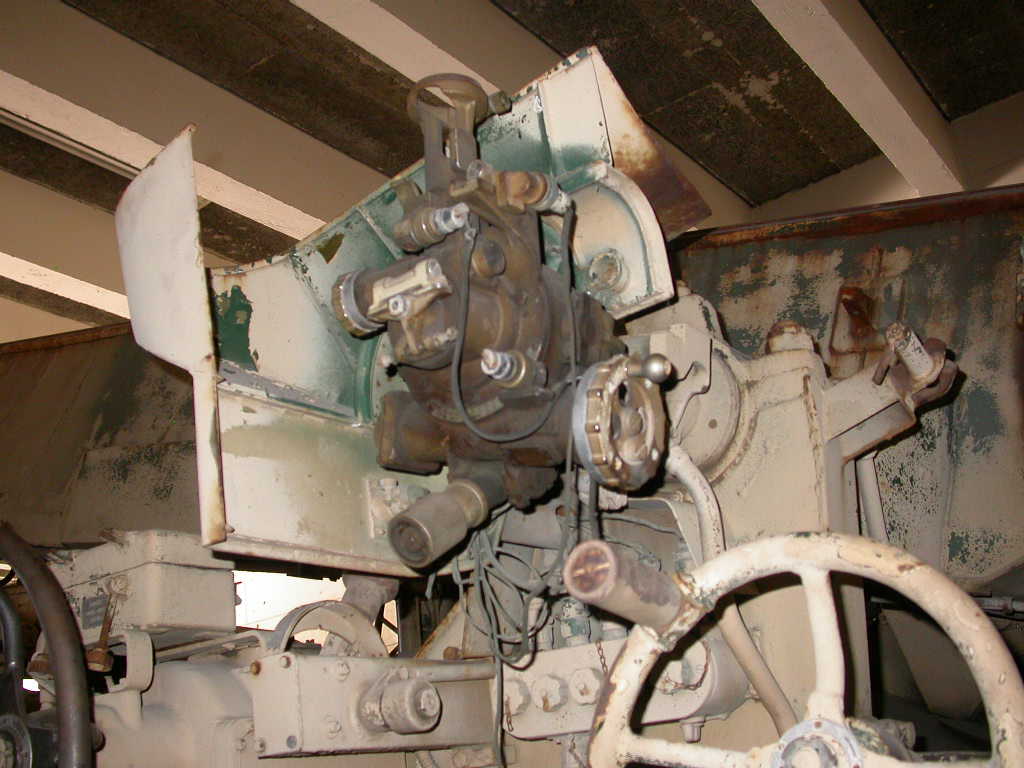

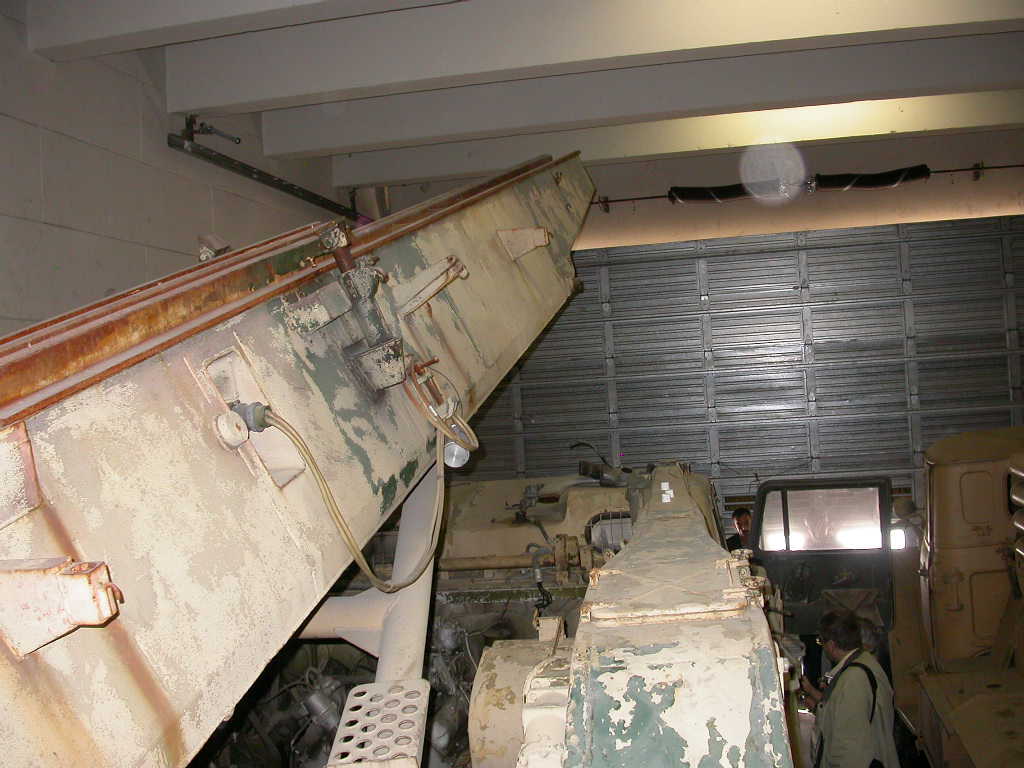

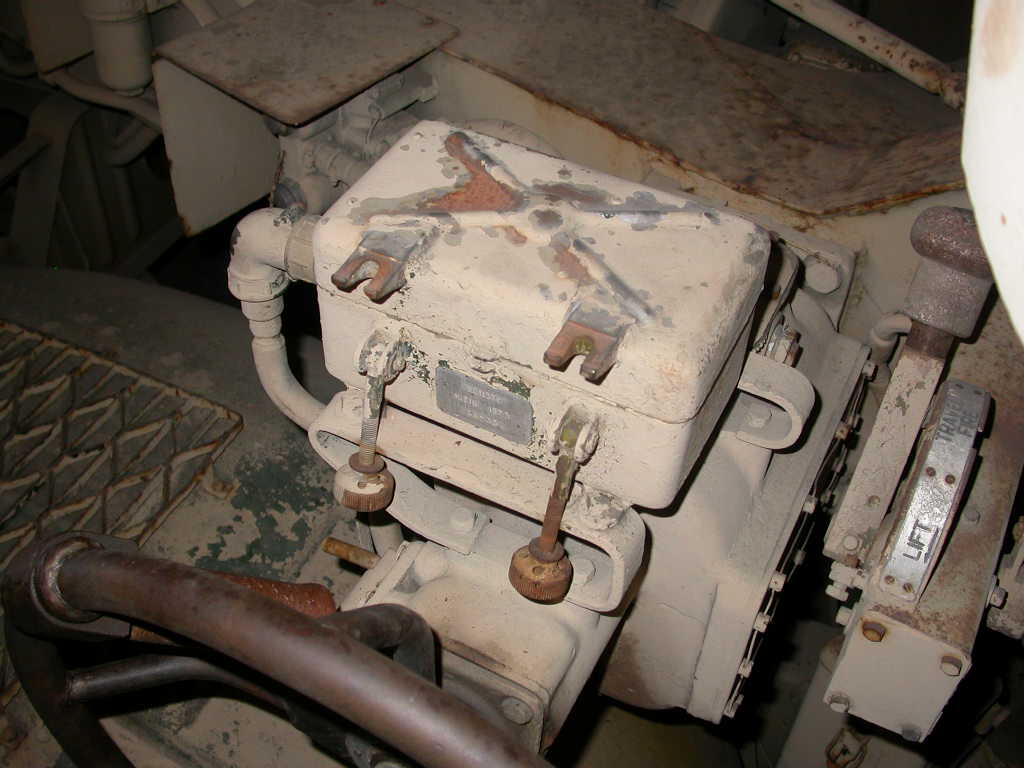

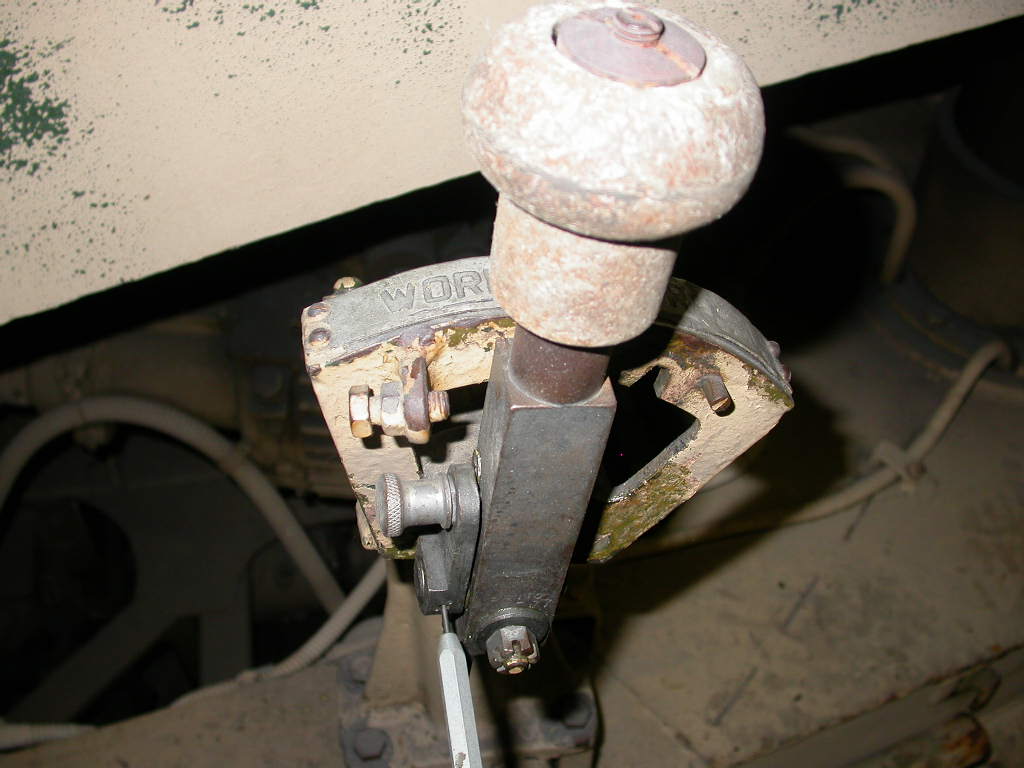

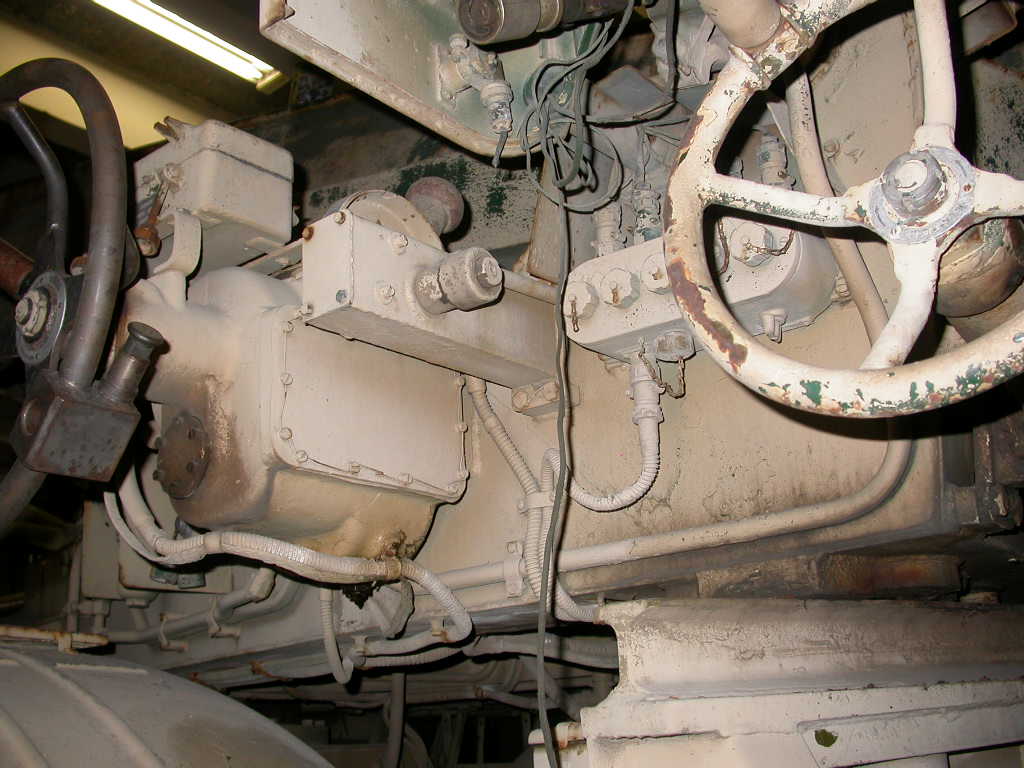

Le missile est à 1 étage stabilisé à propergol liquide et il n'a pas de ce système de guidage la visée se fait via le réglage du rail de lancement
La mise à feu nécessite une phase préparatoire de ½ heure. Comme ce missile n'avait pas une précision énorme il a été souvent utilisé contre des objectifs civils et non militaires. L'Irak a utilisé contre les villes iraniennes et l'Égypte l'a utilisé au combat lors de la traversée du canal de Suez en 1973. Les russes ont procédé depuis à son remplacement par l'engin SS 11 qui est porté par un T.EL lui aussi amphibiesC. le même engin qui porte le système d'armes SAM8.
Caractéristiques
ZIL 135 (TEL)
Poids 13 t
Longueur 10m
Largeur 2.95m
Hauteur 2.6 m

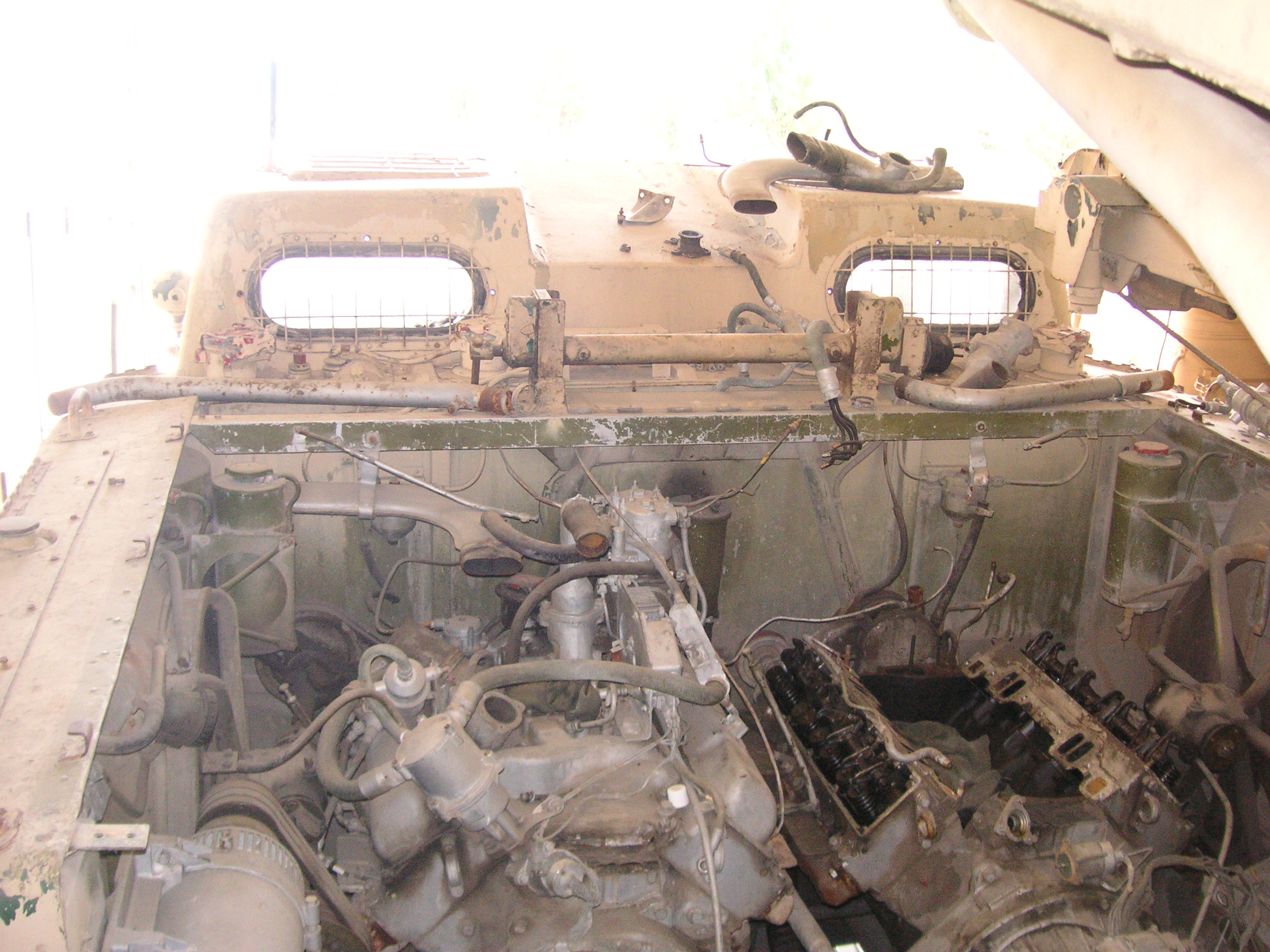

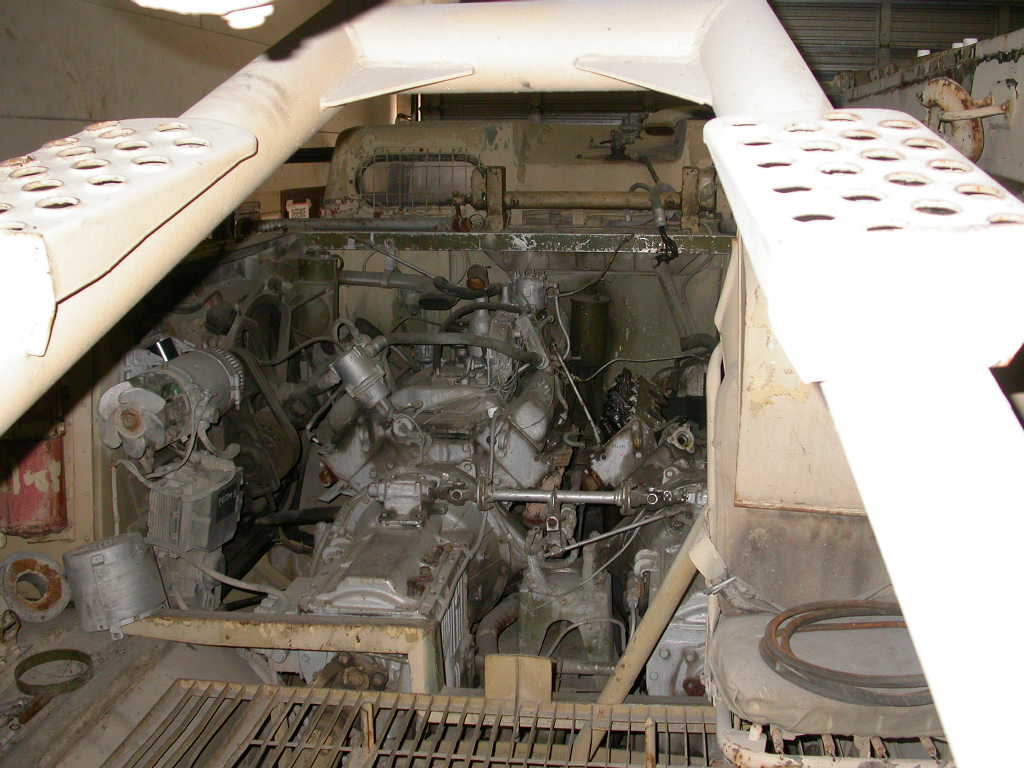

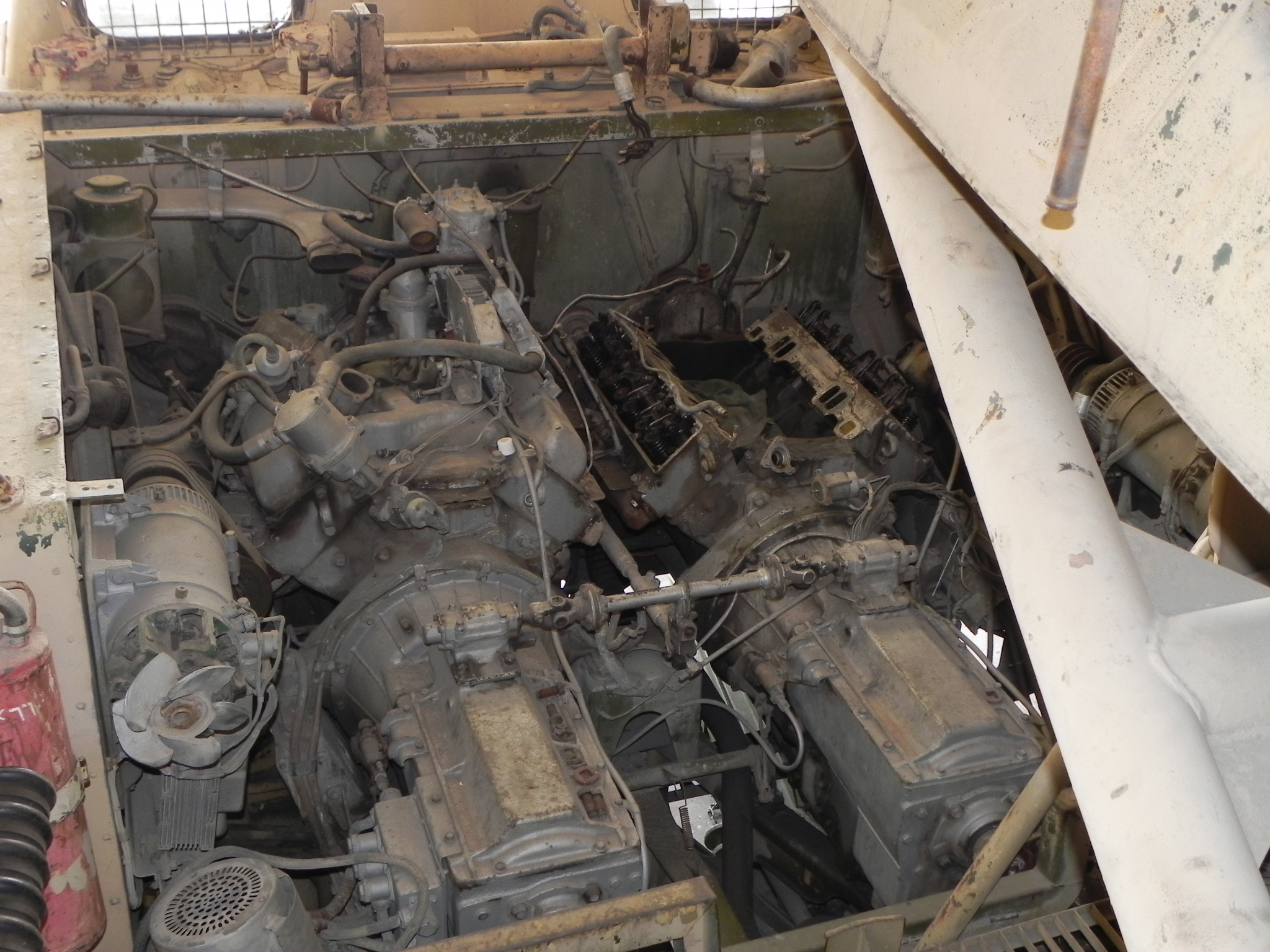

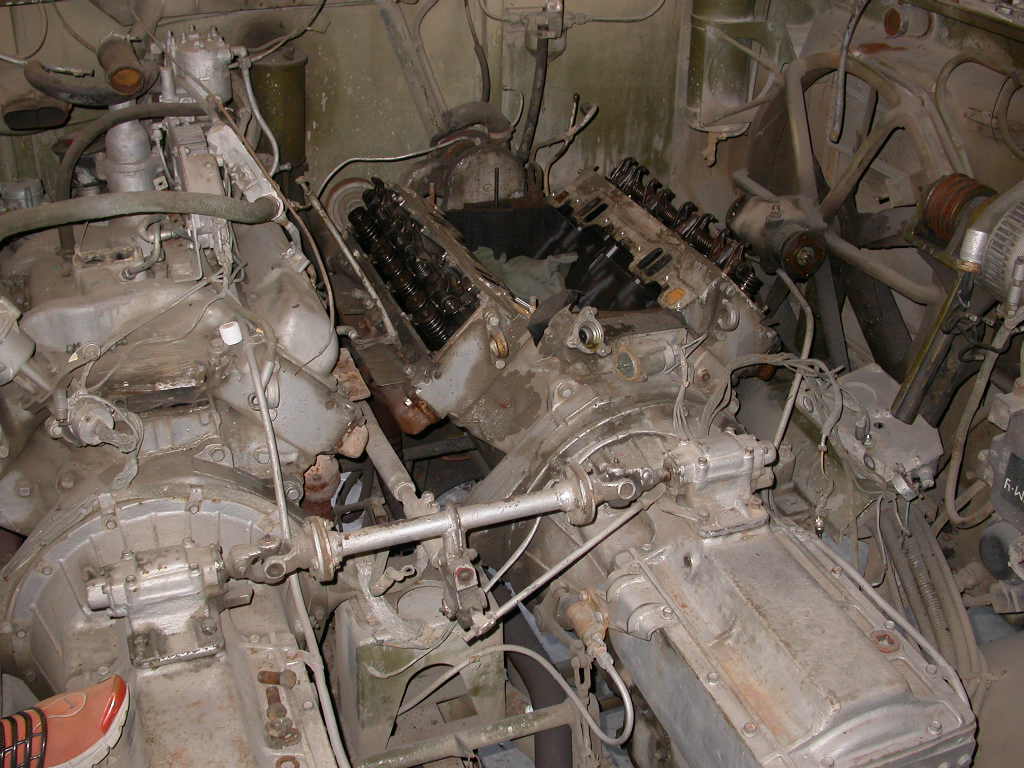

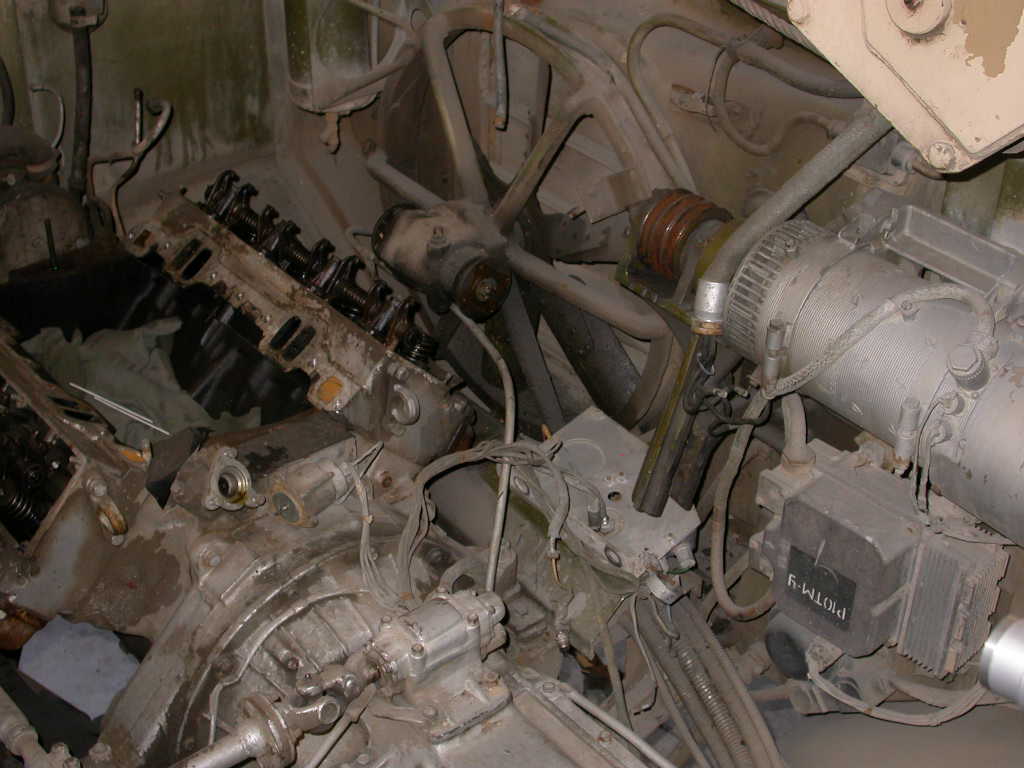

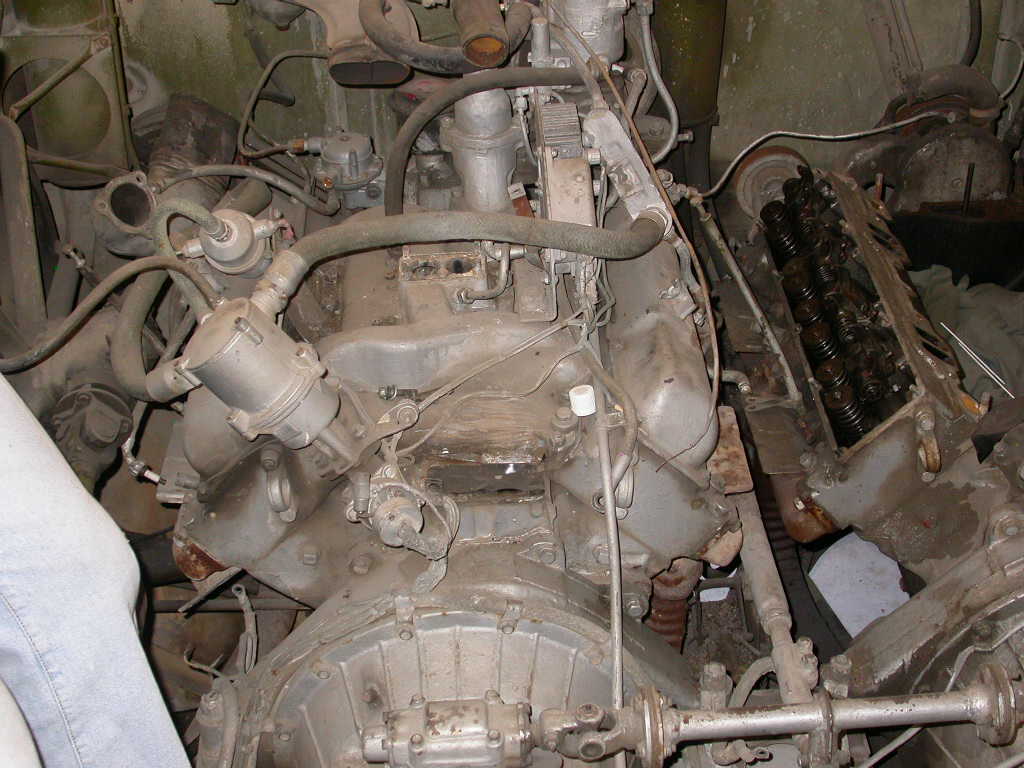

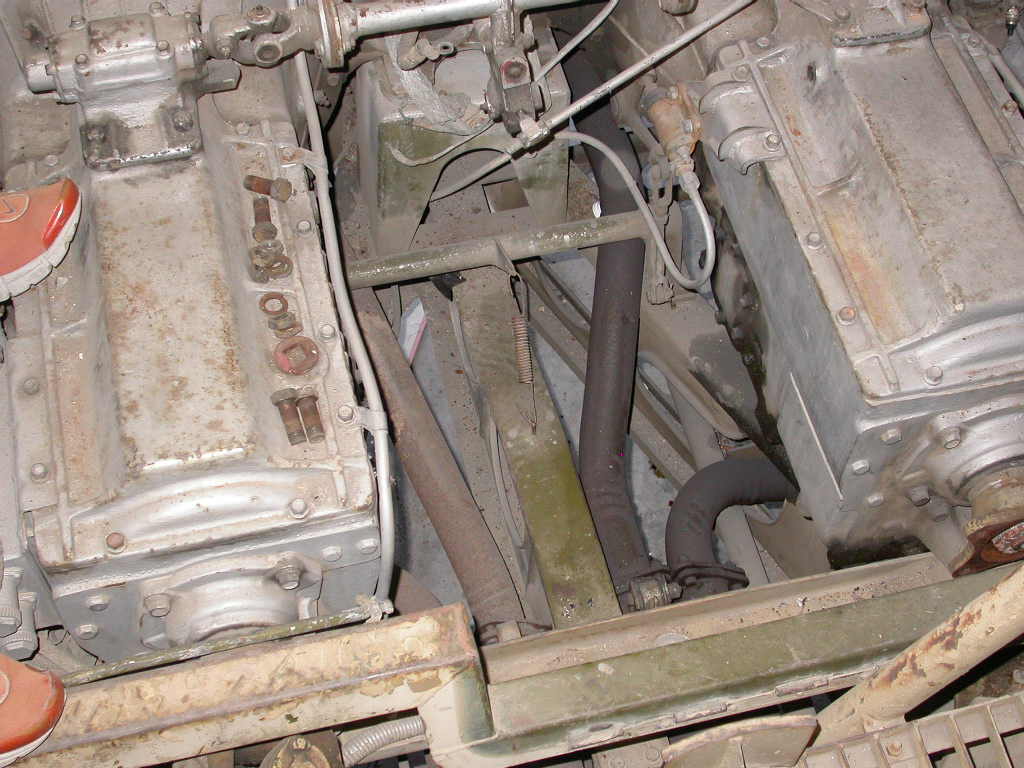

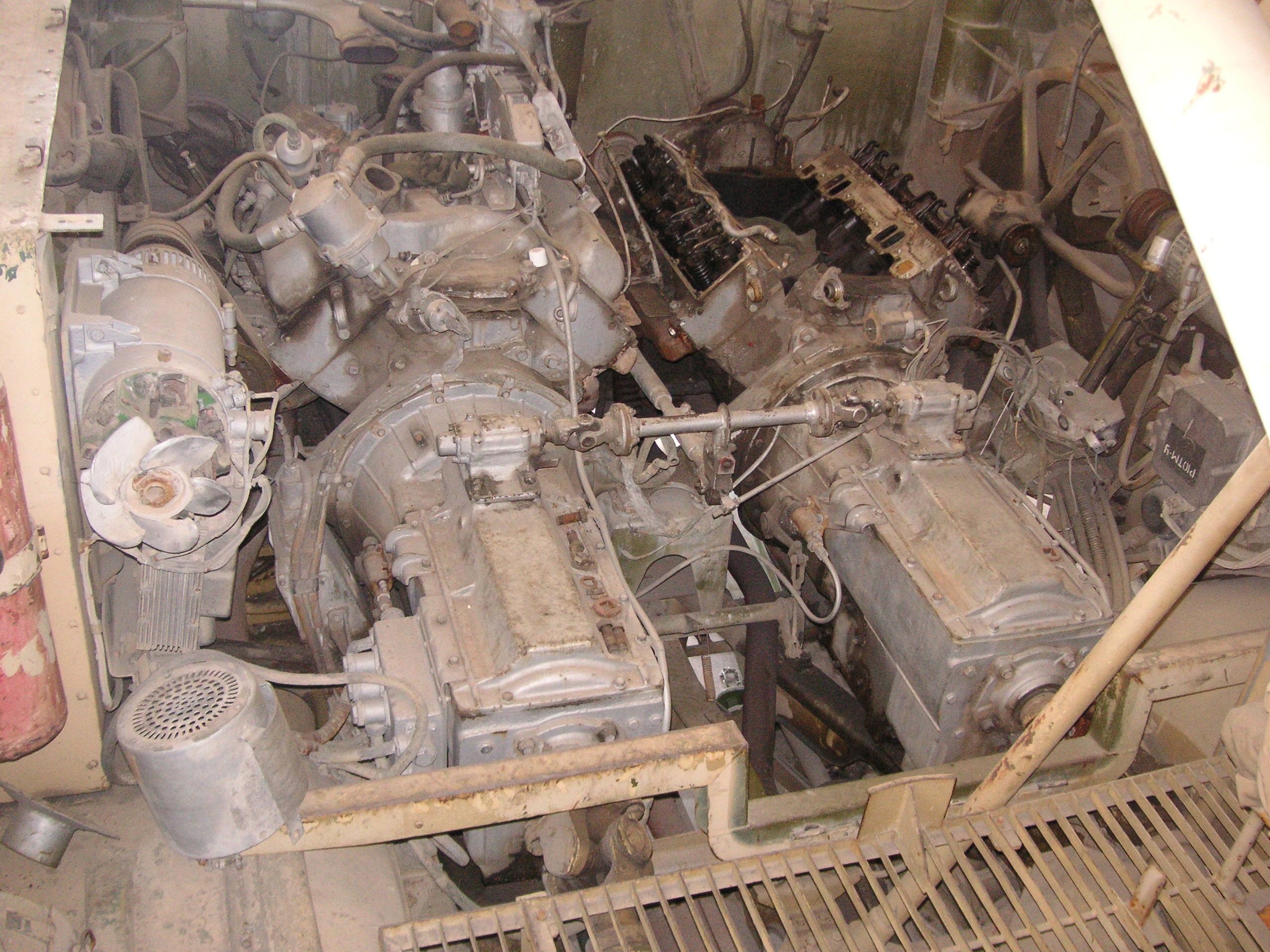

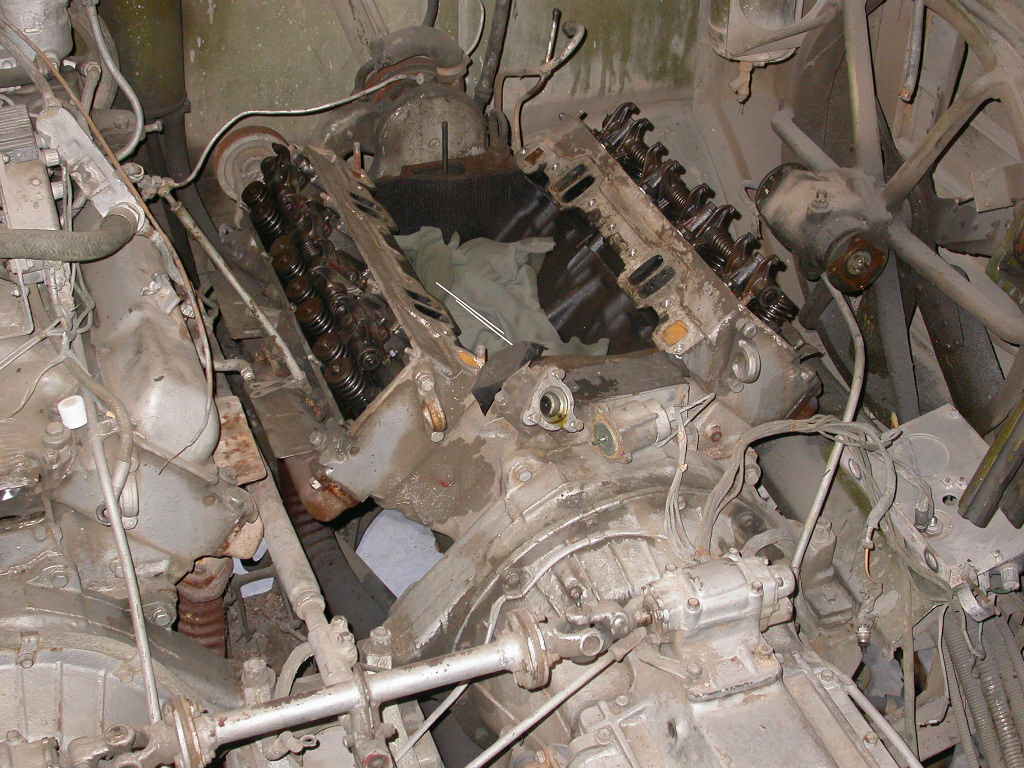

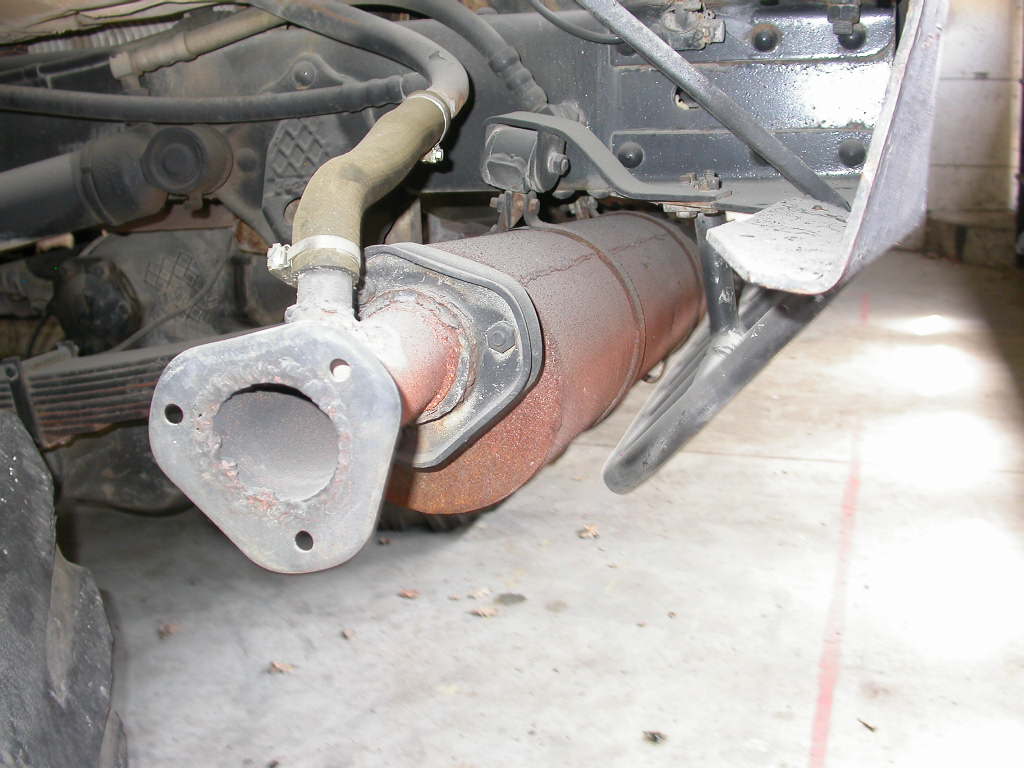

Motorisation 2 moteurs Ural 7 litres 375 CV V8 à essence (3 réservoirs)
Vitesse max 100 Km/hs
vitesse croisière 70 km/h
Equipage de pièce 3
Missile
Longueur 9.10
Calibre 0.55m
Poids 2.3t
propulsion Liquide propergol
Guidage sans
Portée 70 km
Erreur à 70 Kms sup. à 500 m

Autres Photoscopes (Others Walk Around ) 1  2

The Germans were well ahead at the end of WW2  in the area of ballistic missile technology. Alsojust after the end of the war it was organized an “hunting brain” which was largely won by the Russians Americans,
French and ,English to be content with crumbs. By 1945 the Allies have lay hands on military equipment of Third Reich with their engineers. The best known of them as having lived in the USA was Werner von Braun's father Apollo program. Russia has also lay  hands on various programs and engineers .So must we not surprised to see flourish gears derived from Messerschmitt, V2 or both in the USSR and the United States. The machine that concerns us now is the Frog 7
A unit is currently preserved  at the Museum of artillery Draguignan for restoration and I thank the museum team for allowing us this visit
The Frog
The term is an acronym for the Free Rocket Over Ground There were two types of frog 7
Frog 7A (3r11.9k21 .9 m21 and R65)
Frog 7B (9k52.9m52.r70) Luna M
They are part of the great family of unguided missiles short outreach directly derived from the German technology. They were first introduced in 1965 as they replace older models of type Frog 2 3 4 5 and 6. The frog had been installed in tracked vehicles directly derived from PT 76 but not amphibians. As soon the frog 7 came into unities the frog 6 does served as the workouts with missile exercise.
The frog 7 breaks with the tradition of tracked vehicles because it is mounted on a wheel truck,8X8  ZIL 135 frame  (in Russian BAZ 135) This vehicle is a T. E. L. (Tractor erector launcher)
The driver's cab can be isolated from the outside world by metal shutters and she shelter the crew during the shooting. She has no protection NBC. A crane side can implement the missile on its ramp. A vehicle similar to the TEL lies in neighbourhood  with 6 missiles / reserve. This weapon system was deployed at divisional level by the troops of the Warsaw Pact
The frog battalion was composed by
1 battery command,
2 fire batteries with 2 frog each
1 radar station and weather
2  vehicles carrying missiles reserve with six missiles each.
The frog at 7 spawned two types of weapons
The frog 7 A warhead 500 Kgs
The Frog 7B at the head of 390 kilos chemical containing among other s innervant gases type VR55 or any other kind of combat gas
The missile at 1 stage  stabilized  with liquid propellant, and there is no such guidance system aiming is done via the adjustment of the rail launch
The firing requires a preparatory phase for ½ hour. As the missile did not have an enormous precision it has often been used against civilian targets, not military. Iraq has used against Iranian cities and Egypt has been used in combat during the crossing of the Suez Canal in 1973. The Russians now have  substitute the FROG 7by SS 11, which is carried by a T. E L amphibious . I IS The same device that brings the weapon system SAM8.
Tecnical Data
ZIL 135 (TEL)
Weighing 13 t
Length 10m
Width 2.95m
Height 2.6 m
Engines 2 engines Ural 7 liters 375 hp V8 petrol (3 tanks)
Speed 100 Km / hs
Cruising speed 70 km / h
Crew Item 3
Missile
Length 9.10
Caliber 0.55m
Weight 2.3t
Liquid propellant propulsion
Guidance without
Scope 70 km
Error 70 Kms sup. 500 m
