A le voir, il ressemble à Milan mais ayant subi une cure d'amaigrissement. Il est en effet semblables sur de nombreux points à notre Milan européen , même si sa robe laisse désirer
À la fin des années 70 des rumeurs ont commencé à circuler sur le développement d'un missile antichar portable par des fantassins avec un lanceur sur un trépied et avec un tir semi-automatique, guidé par infrarouge
Les premiers signes de son existence remontent à 1975 avec un article dans un magazine yougoslave au sujet d'une nouvelle génération de missiles AC 2me nommé FAGGOT (Basson)
En fait, ce missile était opérationnelle depuis 1972 dans les troupes du pacte de Varsovie. Il sera baptisé par l'OTAN comme AT4 SPIGOT. Au début des années 80 les premières photos et les premiers détails arrivent. Ce missile est appelé par les Russes 9K111 / 9M111 Fagot
Il a été conçu pour remplacer l'AT3 SAGGER. Ce missile portable est plus puissant que son prédécesseur, bien que la tête militaire soit plus petit, .Il est aussi plus puissant et destructeur Son système de guidage de type SACLOS elle permet une réussite de 90 % de coups au buts
Il équipe les pelotons AT des BFM (bataillon de fusiliers motorisés), russe sur BTR à raison de .2 équipes de 3 hommes avec AT (ATGM)
Un tireur avec le trépied (9P135), et 2 soldats avec 2 missiles pour leur self defense un AK74 Après ce missile d'infanterie sera monté sur le BMP et BRDM à la place de SAGGER
Description
La ressemblance en dehors de Milan vient du fait qu'il est un produit de l'espionnage
Mais si on voit une claire parenté deux appareils, ils sont toujours différents;
Taille moins importante et le système de guidage sous le trépied lanceur tandis que le système de vision plus grand sur le Milan et contenant tous les systèmes de tir et de visée se trouve sur le dessus de la rampe de tir
 |
| 9S474 (Source Internet) |
 |
| Trépied 9P1355 (Source Internet ) |
 |
| 9S451M (Source Internet) |
Le 9M111 Fagot a été développé par KBP Tula CDB-14, à Toula géré par AG Shipunov NF Makarova après que des études ont commencé en 1962 avec le développement du système dit SACLOS (Semi automatique Commande à Line of Sight). Conçu pour être utilisé par l'infanterie parce qu'il pèse entre 21 et 45 kg et peut être décomposé en 3 charges, il a été développé en parallèle avec l’ AT 5 SPRANDEL

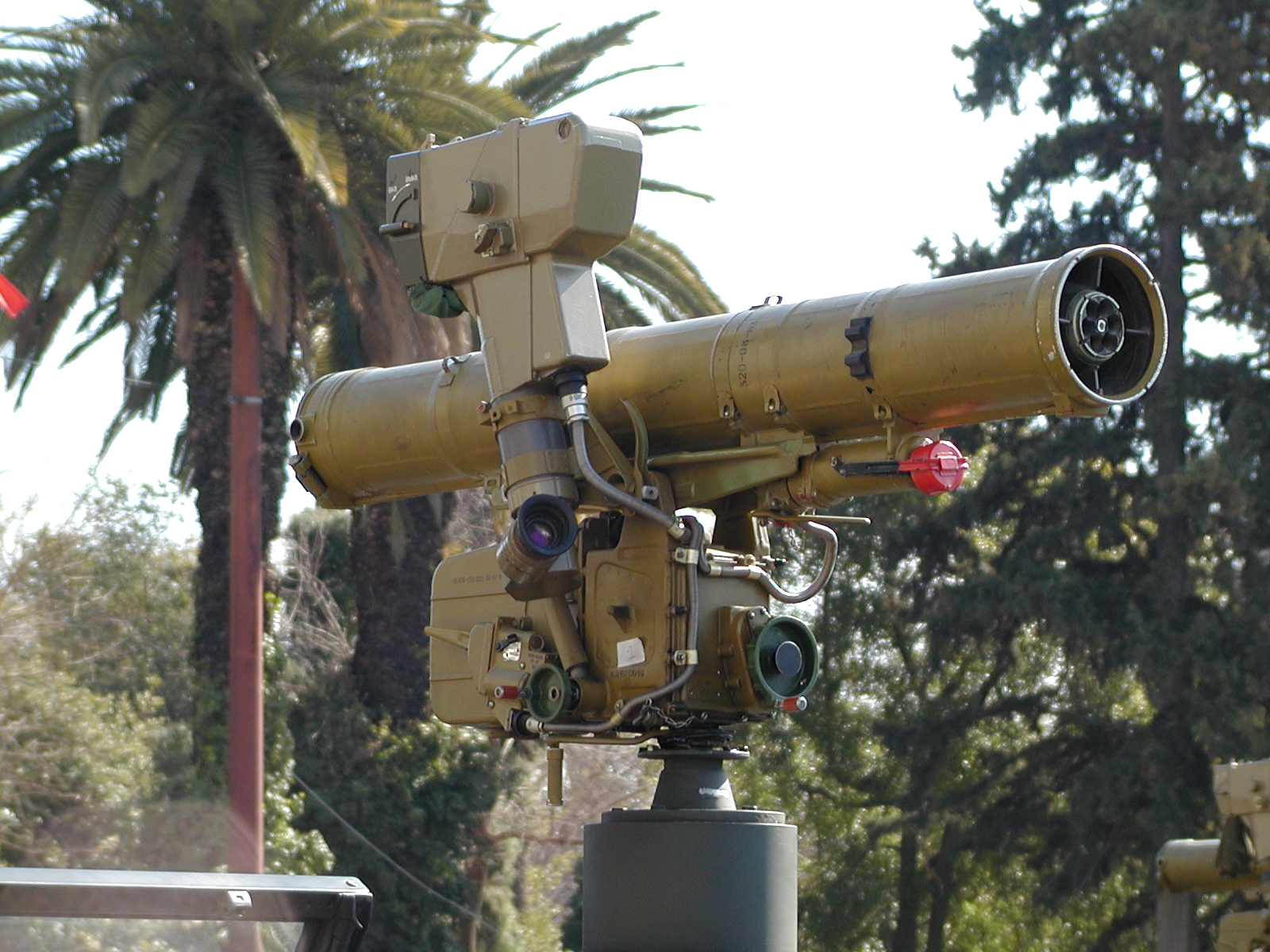

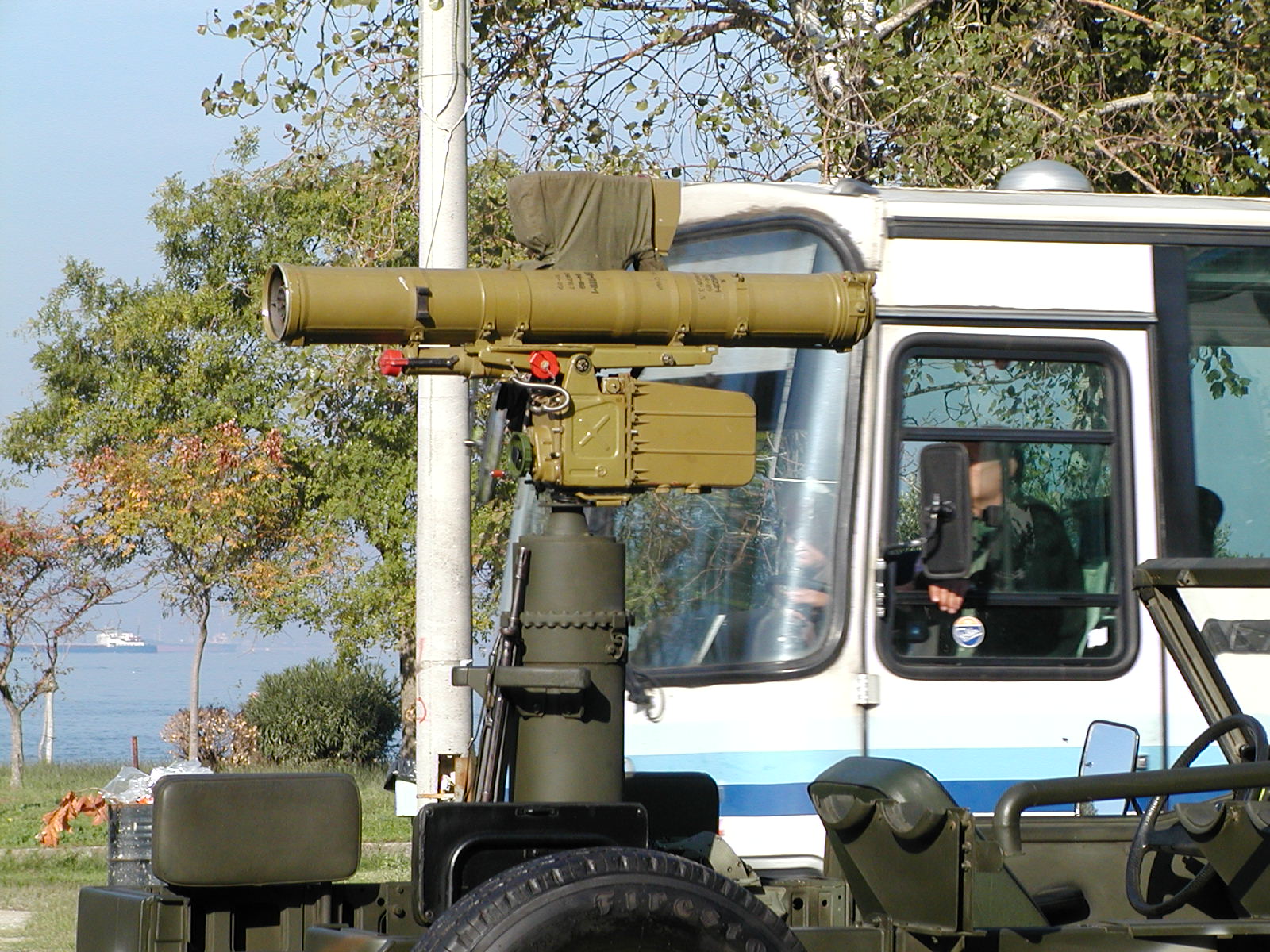

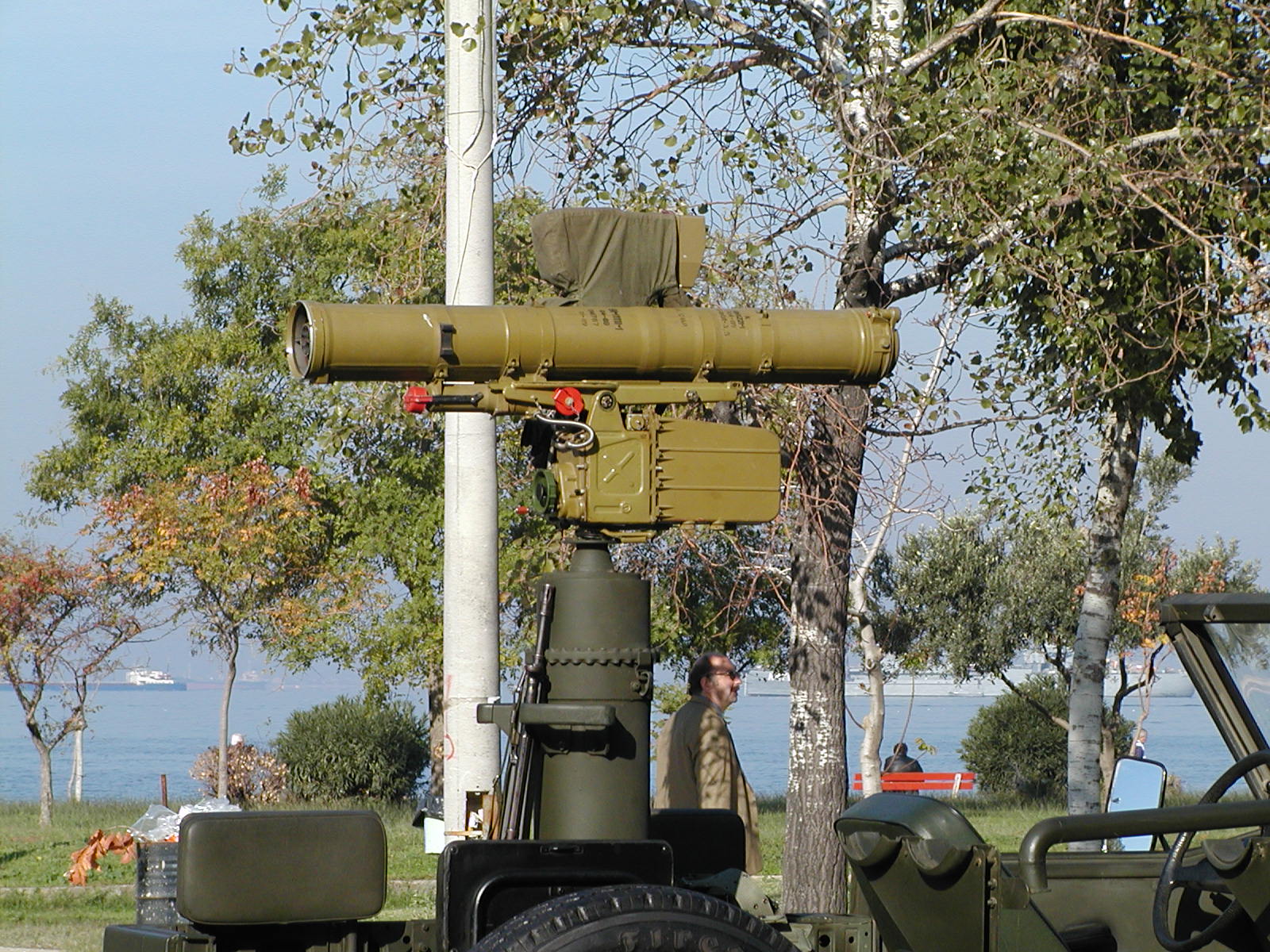

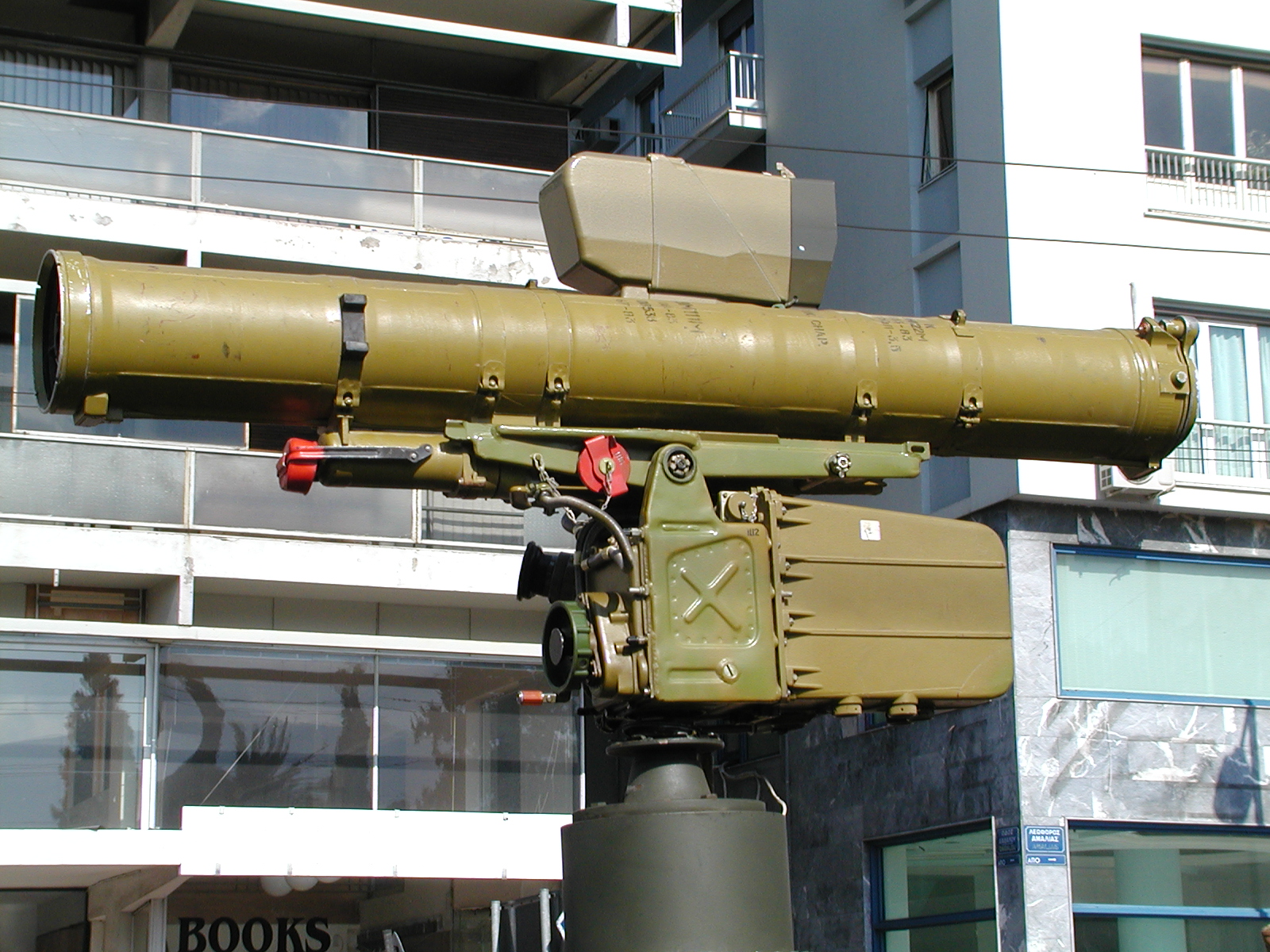

Le missile est trouvée dans un conteneur ou le tube utilisé comme lanceur. Il est placé sur un trépied 9P135 qui est guidé par un système 9S451. Le poids du système complet est de 22,5 kg Le système de visée 9Sh119 se trouve sur le côté droit. L'AT 4 SPIGGOT peut tirer une cible mobile ou mobile qui roule à la vitesse de plus ou moins 60 km / h. La cadence de tir est de 3 missiles à la minute.
Le missile est expulsé du tube par un système de gaz à la vitesse de 80 mètres par seconde ce système ressemble beaucoup au système des canons sans recul
Le moteur du missile prend et celui ci atteint rapidement une vitesse de 186 m/s. Le missile est guidé dans sa course par un faisceau infrarouge. Les corrections peuvent être faites en agissant sur le système joysticks
Il existe en 2 versions
Spigot A et B.
Le Spigot B aurait un missile avec un moteur d'appoint qui permet à l'ogive renforcée (comme ce fut Milan NG) d’atteindre un char à 2500 mètres et pénétrer un blindage de 460 mm.
Le système peut tirer indifféremment des AT4 ou AT5 (Sprandel)
 |
| Missile (Source Internet) |
 |
| Missile(Source Internet) |
Différentes versions Missiles
Fagot 9M111 (OTAN: AT-4 Spigot et AT-4A Spigot A) service en 1970
9M111-2 Fagot (OTAN: AT-4B Spigot B) Moteur de nouveau augmenté la portée maximale de 2500 m.
9M111M Faktoriya (OTAN: AT-4C Spigot C) Tandem CHALEUR à percer les armures EER.
Tripodes
9P135 22,5 kg. Peut tirer seuelement des 9M111 Fagot
9P135M peut tirer des AT-4 ou 9M111 Fagot AT Sprandel.
9P135M1
9P135M2
9P135M3 en 1990 2500 m.
Spécifications
Désignation russe 9K111 Basson
Désignation USA au 4 bis
Une désignation OTAN spigot
Poids de 40 kilos
Missile
Poids 11,5 kilos Ogive
Longueur 0.863 m
Calibre de 120 mm ogive.
Portée 70à 2000 mètres
Durée du vol 11 secondes
Vitesse de 180 à 200 mètres / seconde
Explosif 2,5 kgs (HEAT)
Pénétration de blindage entre 90 ° et 65 mm 500
Il peut être monté sur 2 et BMP BRDM2
