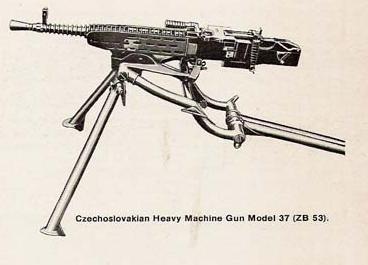

ZB 53 modèle 37 (Zbrojovka Brno)
English Translation
Photos Jean Marie Brams
La Tchécoslovaque a possédé une industrie d’ armement des plus modernes dans tous les domaines
pour les mitrailleuses il fallut produire un engin plus moderne, pour remplacer la Schwarzlose obsolète au milieu des années 1930.
Ce fut le ZB53 7,92 mm, développée à Brno par les frères Holek
Le modèle 37 a été largement construit pour l'exportation
Ce modèle de MG a été appelé ZB37 . C’était une arme a refroidissement par air avec deux cadences de tir lente 500cous/m et rapide 700 coups/m
Elle pouvait recevoir un trépied modèle 45 et être adaptée au tir anti aérien
Cette arme a précédé la MG pour char d assault britannique BESA MG
Histoire
 |
| Zb 26 FM |
Les études sur cette mitrailleuse ont commencé en 1930, sur fond privés à l’usine ZB, sans le parrainage de l'armée. Cette MG est basée sur une mitrailleuse lourde Vz. 35, développé depuis 1933 pour les chars , mais en même temps, le gouvernement a besoin pour équiper son armée d’une nouvelle MG
L'objectif était de concevoir et de produire une mitrailleuse moyenne avec deux cadences de tir
cadence de tir lente pour les cibles au sol
Cadence de tir élevée pour le travail anti-aérien
Cette MG pourrait être en mesure de soutenir une cadence de tir élevée sans problème Elle était de calibre 7,92 mm Mauser tout comme celle qui l’a précédé la TK Vz. 37
Elle possède les mêmes options, en particulier l'interchangeabilité complète des composants
Les premiers prototypes sont à refroidissement par eau mais en 1932, apparait un nouveau modèle refroidi par air .L’arme est soumise à des essais par l'armée tchécoslovaque, sous la désignation ZB50 usine.
Les essais montrent que cette MG n'était pas assez fiable, surtout lorsqu'il est réglé sur une cadence de tir rapide , donc les travaux se poursuivent sur une nouvelle arme de conception intermédiaire, la ZB52, parut en 1933, et l'année suivante voit l'apparition de la ZB53 MG moyenne .
En 1935, l'armée tchécoslovaque reçoit 500 mitrailleuses moyennes ZB53 pour des essais, elle a été désignée comme Vz.35 (modèle de 1935).
Après une série de tests intensifs l'armée tchécoslovaque demande certain nombre d'améliorations, et finalement adopté la nouvelle arme en 1937 comme Vz.37.
La même année BSA société britannique (British Company Birmingham Small Arms Ltd) obtient une licence pour l Angleterre afin de produire une version pour char de la ZB53,
Elle sera produite pour le British Royal Tank Corps sous le nom de Besa, dans le même calibre 7.92x57 mm
 |
 |
| Internet |
Internet |
La ZB53 ai été largement exporté. (Chine, Iran ou en Afghanistan et en Europe (Roumanie, Yougoslavie) et l'Argentine et d'autres pays d'Europe centrale et Amérique du Sud)
Les 2/3 de la production totale de la ZB53 a été exporté non pas par maque d’intérêt de l'armée tchécoslovaque mais à cause de crédits d’achats insuffisants
 |
.jpg) |
| Internet |
Internet |
 |
| Internet |
La productions des mitrailleuses de ZB53 a continué en 1939/1941, sous occupation allemande en tant que MG 37 (t).
Les améliorations ont porté sur l’augmentation de la cadence de tir et des prototypes ont atteint une cadence de tir de 1350 tours par minute.
Mais peu à peu on voit le déclin de la production en faveur des modèles allemands
Après guerre, elle a été produite jusque dans les années 50
Description
La ZB 53 mdle 37 d’avant-guerre a été produite en trois versions
Rifle version pour être utilisée dans fortifications légères
Lourde pour les fortifications lourdes label O
Lourde pour les chars label UV
De plus pour l exportation elle pouvait avoir des options diverses en fonction des besoins du client.

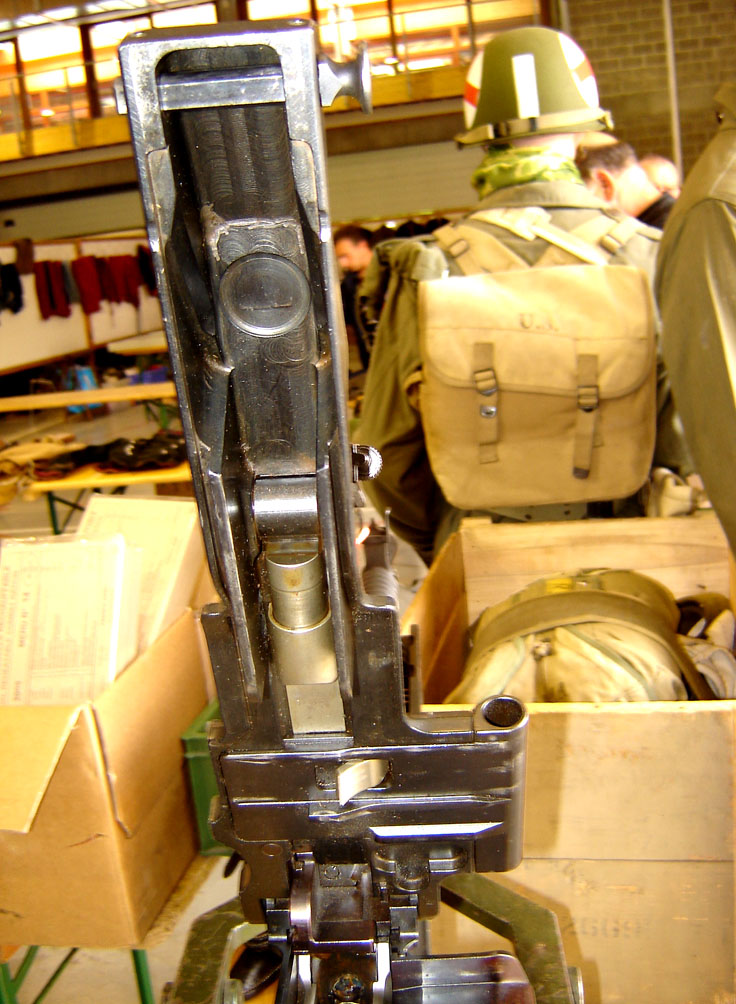

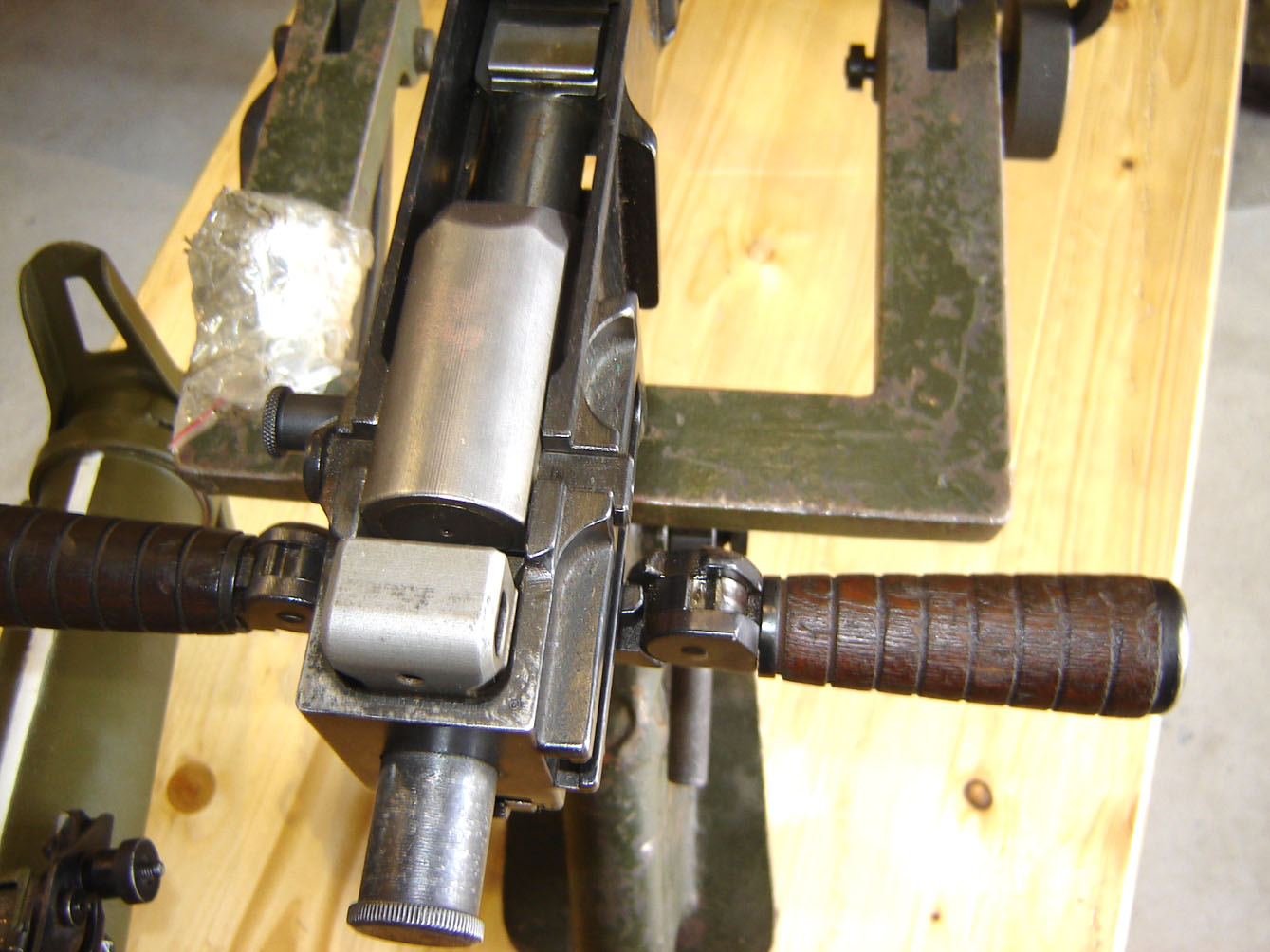

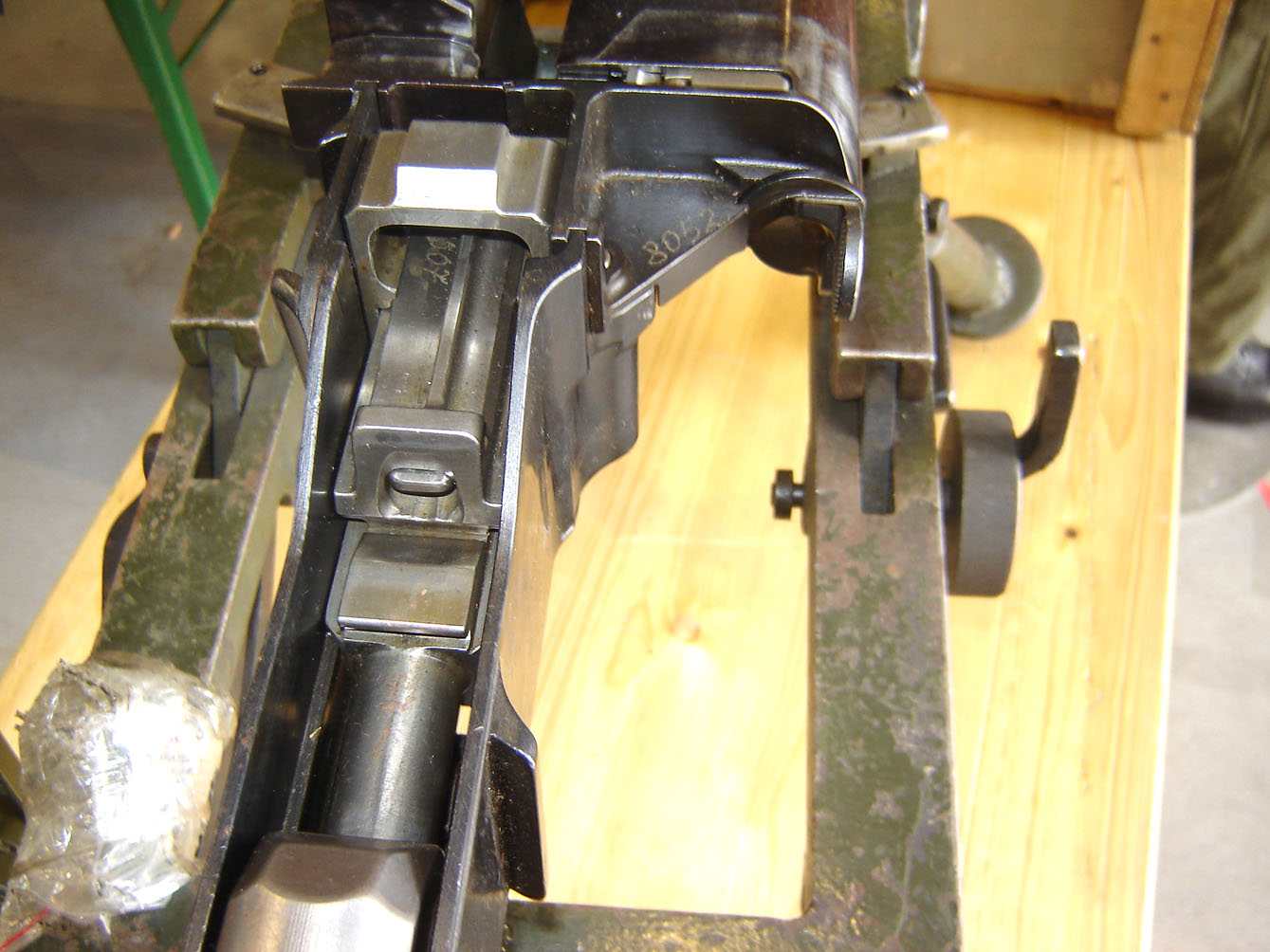

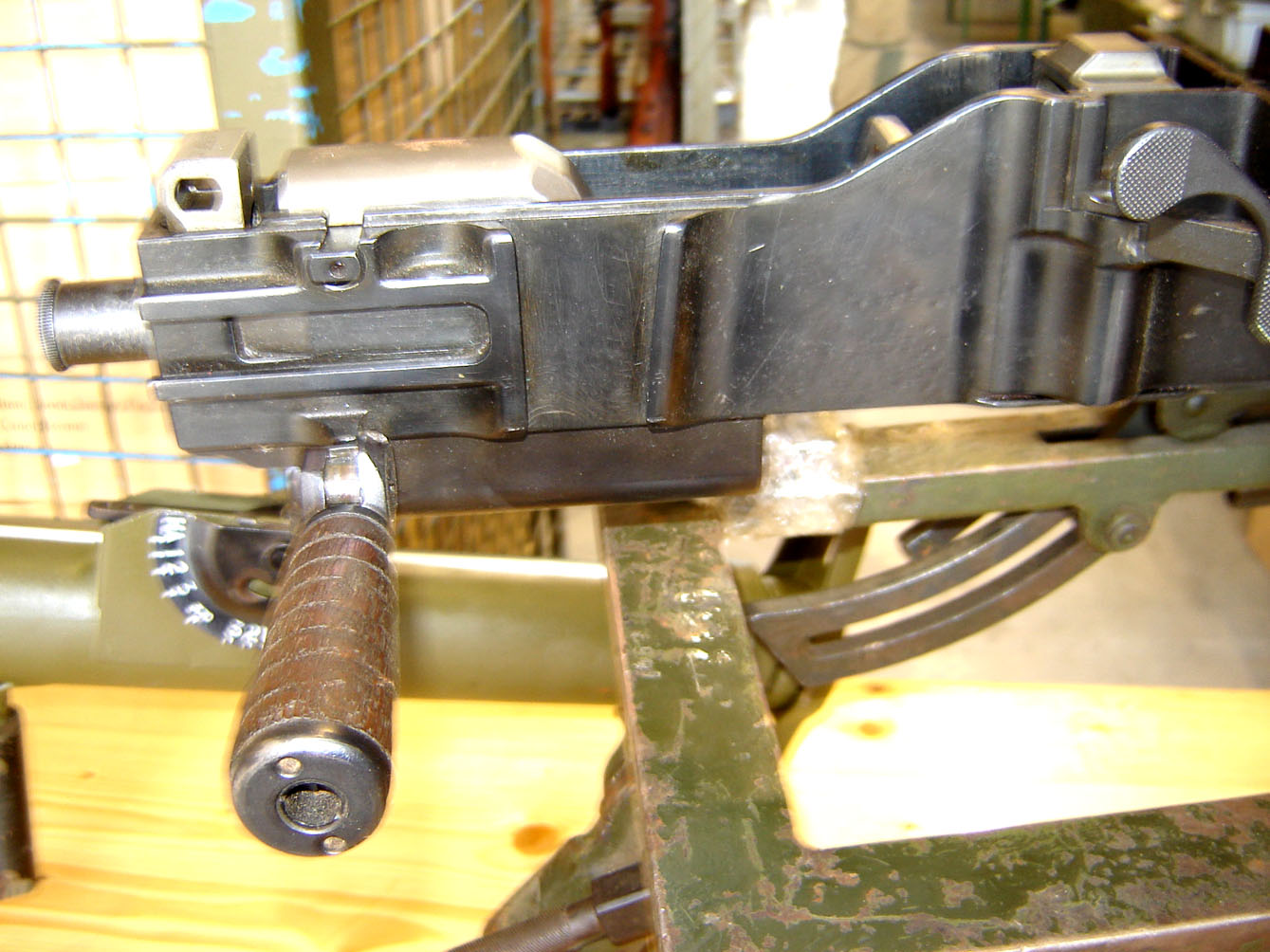

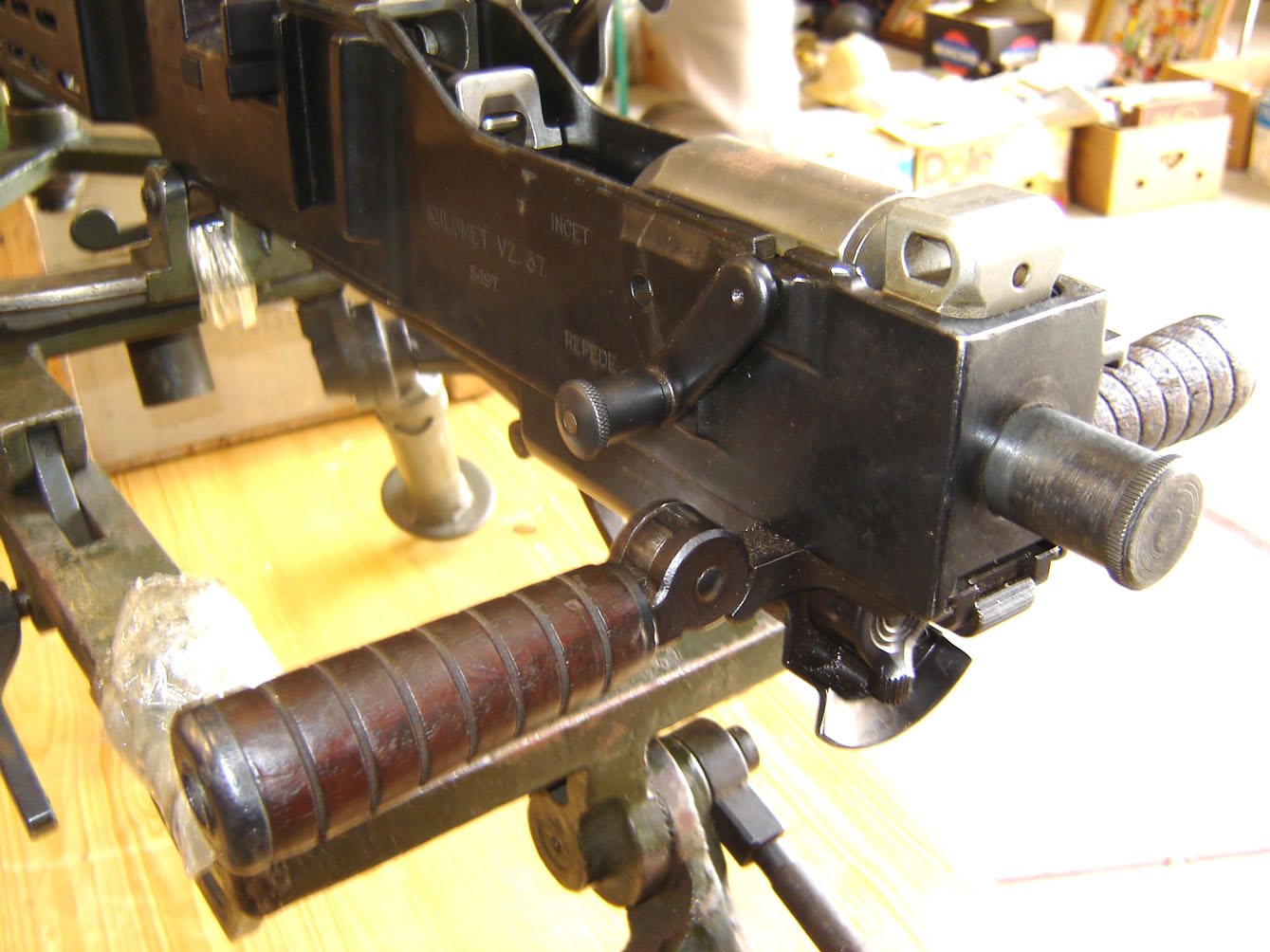

La ZB53 était une MG utilisant l’emprunt des gaz, elle est refroidie par air, et a un choix dans la cadence de tir Elle fonctionne selon le principe du verrou de culasse ouvert Le mécanisme de déclenchement permet le tir coup à coup et ou le feu continu. Les cartouches sont sur bande

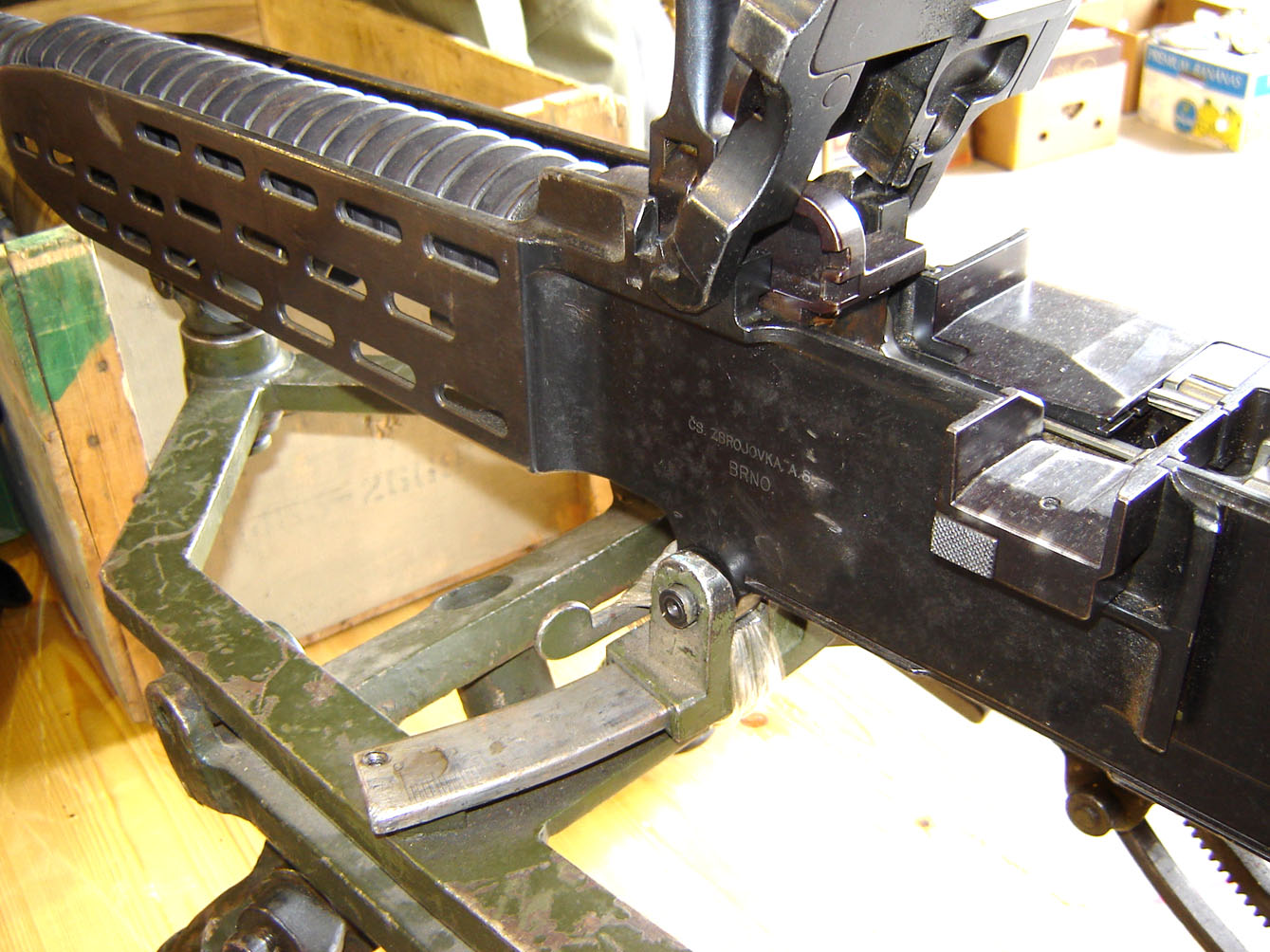

Le canon est cannelé et peut être changé (comme sur la MG 34) rapidement pour fournir une puissance de feu durable.

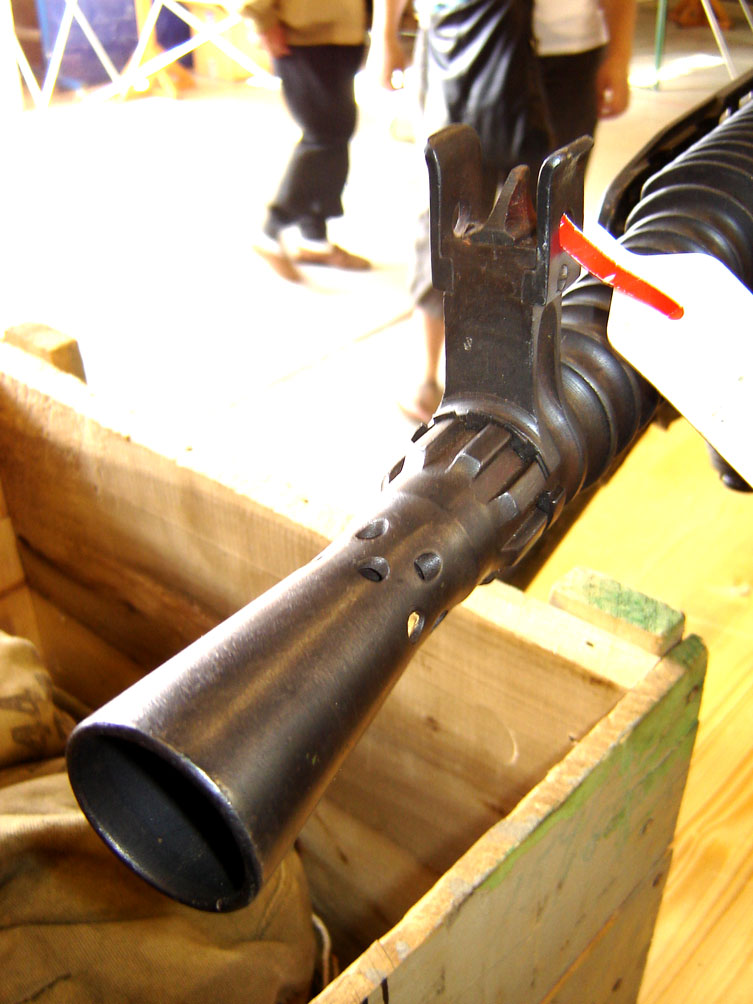

Il est équipé d'un cache flamme et d'une poignée de transport.
Elle est très précise grâce à son système de recul modifié

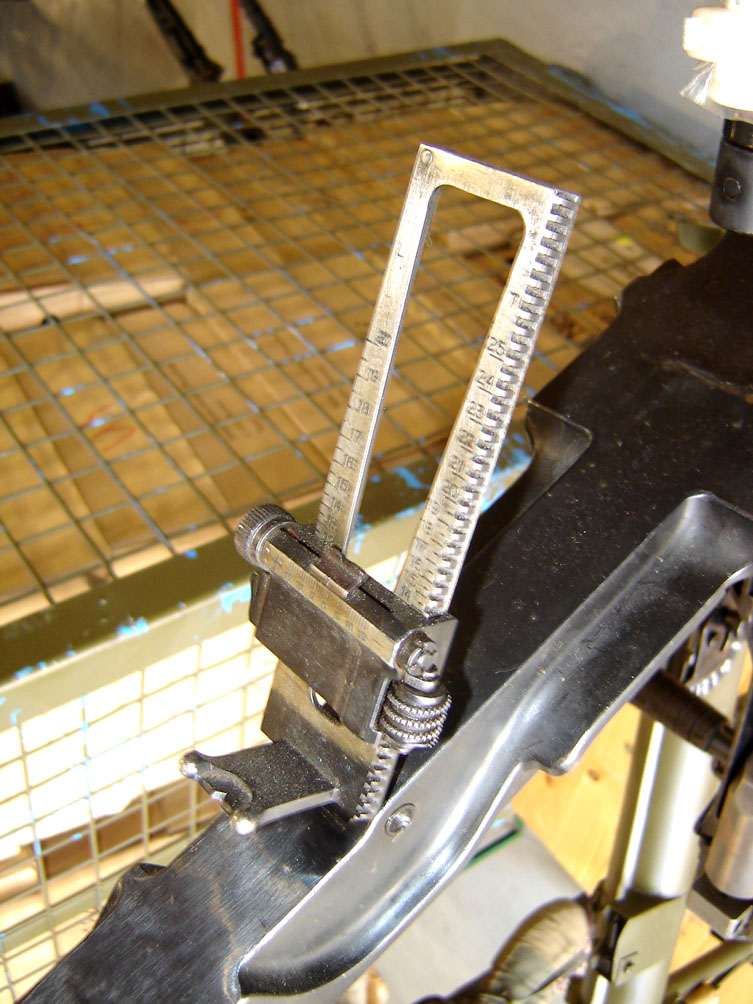

Elle possède une hausse réglable monté sur l’avant du canon. Elle a aussi en option une mire de visée et des viseurs de type

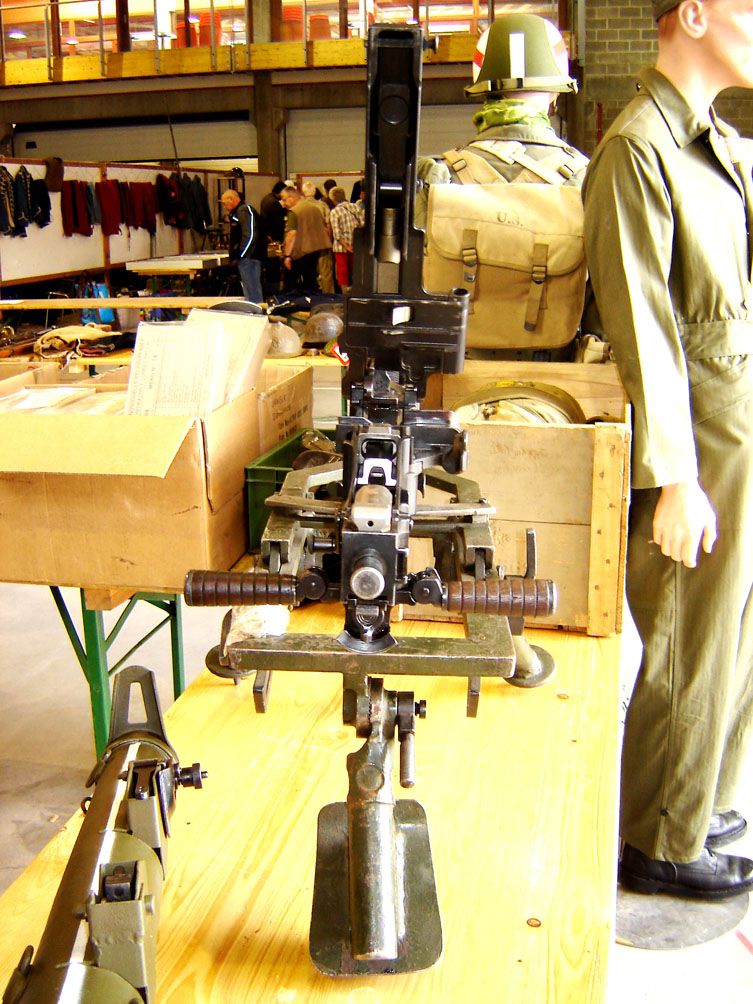

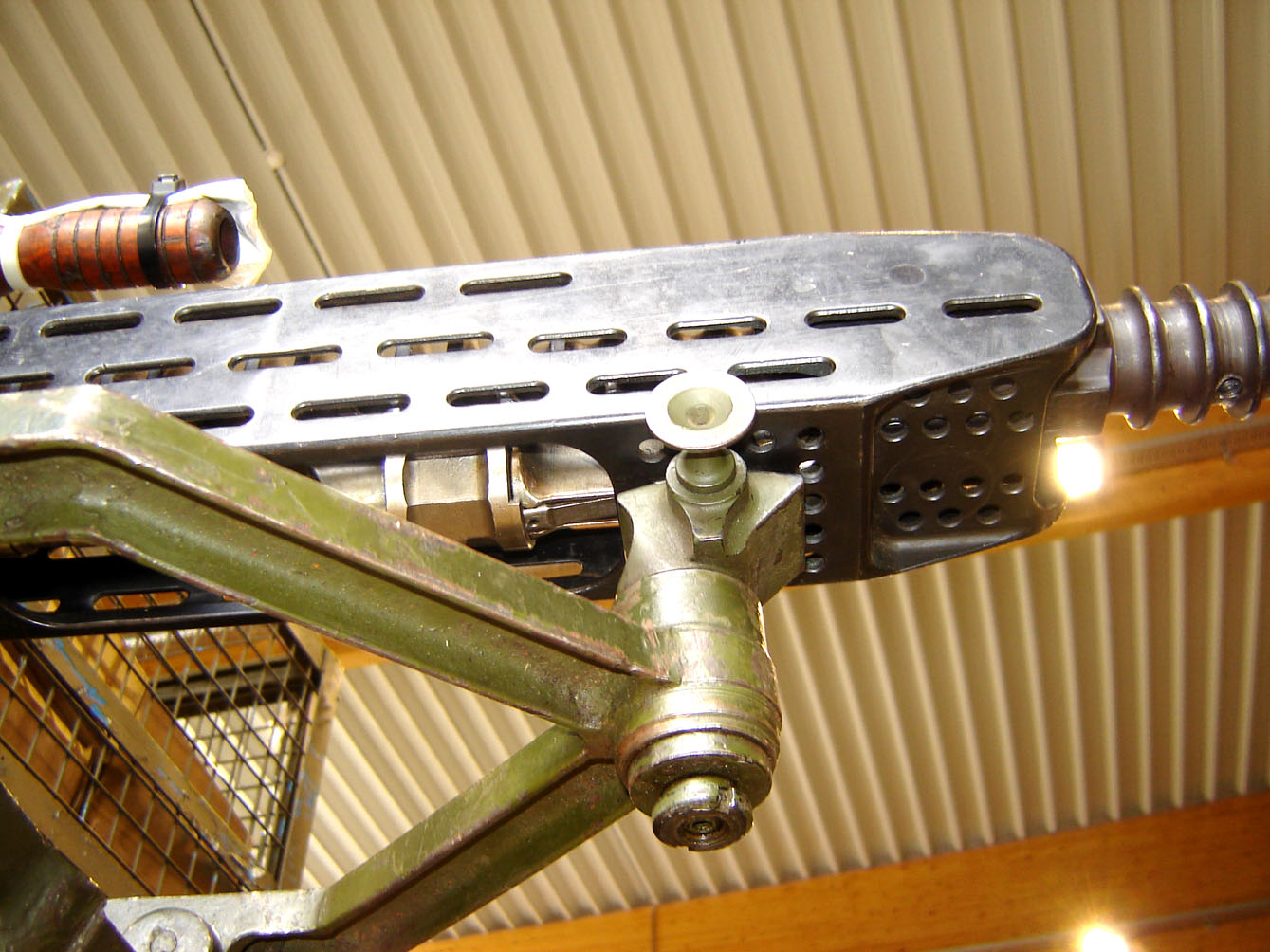

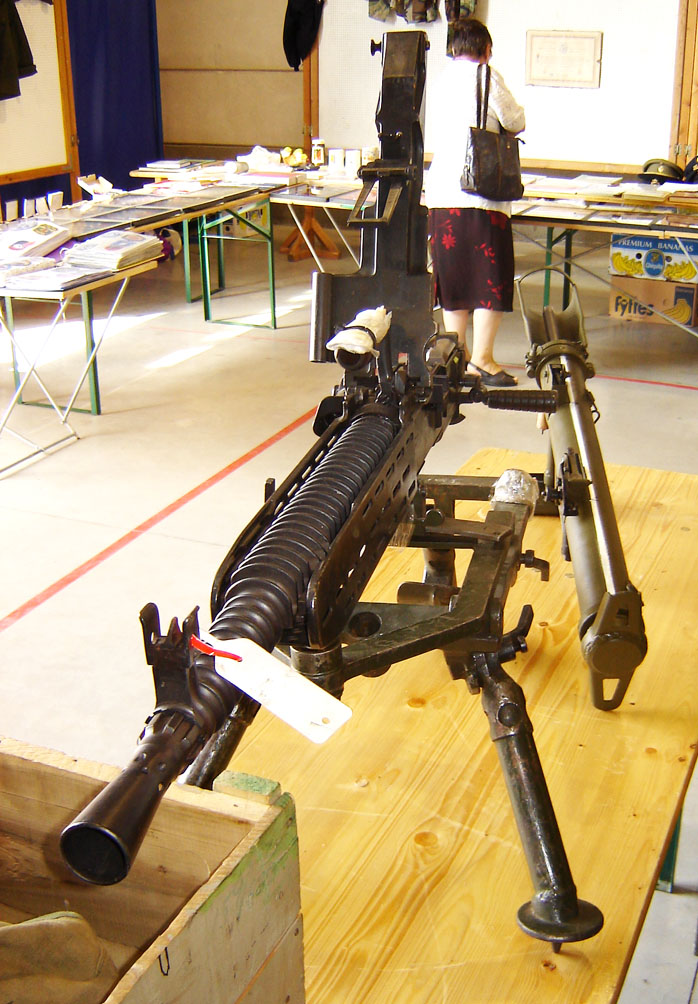

Le ZB53 a été livré avec des trépieds de plusieurs modèles, mais tous sont d’excellente qualité tout comme l’ arme
Bien que très pratique d’utilisation ces trépieds sont chers à la fabrication Ils confortables à utiliser, réglables en hauteur, de sorte que le tireur puisse adopter une position couchée ou assise, . Le tir Aa est aussi possible à partir des trépieds
Versions:
Besa: licence britannique pour l'utilisation sur char et véhicules blindés fabriquée par Small Arms BSA Birmingham Ltd
Besa Mk 3 peut tirer la cartouche de 7,92 mm. Bien que la plupart des mitrailleuses britanniques soient construites pour utiliser le 303 cartridge, il a été décidé de s'en tenir aux 7.92mm afin d'éviter tout retard de production des Besa afin d’équiper les unités de première ligne en 1938.
Le modèle de Besa Mk II est apparu en 1940 et comporte alors un sélecteur de tir pouvant bas de 450-550 coups par minute ou rapide de 750-850 coups par minute
Afin est apparu le modèle Mk III, qui lui-même était divisé entre le MK 3,
"L" pour une cadence de tir lente en continu
"H" pour une grande cadence de tir en continu
Caractéristiques
Calibre 7.92mm
Poids 19,5 kg
Poids ( transport ) 20.4kgs
Longueur 1.104m
La longueur du canon 0.671m
Cadence de tir 500 coups / min 700 coups / min (mode rapide)
Portée 2500 m
Autres Photoscopes Others Walk Around
Mitrailleuse Zb 53 modèle 1937
Mitrailleuse Zb 53 modèle 1937
Mitrailleuse Zb 53 modèle 1937 Audhingen
Mitrailleuse Zb 53 modèle 1937 Barcelone
Mitrailleuse Zb 53 modèle 1937 Bucarest
ZB 53 model 37 (Zbrojovka Brno)
Czechoslovak arms industry produce more modern machine guns, to replace the obsolete Schwarzlose appeared in the mid-1930s.
He was the 7.92mm ZB53, developed in Brno by the Holek brothers
The model 37 was extensively manufactured ofr export
The military designation for this MG was Model 37 (ZB37). She was a air colled gas operated weopon with selective slow (500rpm) and fast(700rpm) rates of fire
By use of an attachement to model 45 triopod , it can be quickly adapted to AA fire
This weapon was the forerunner of the British BESA tank MG
|
| Zb 26 FM |
History
The studies upon this machine gun commenced in 1930, as private venture by the ZB factory, without any sponsorship from the Army. This MG is based on a heavy machine gun Vz. 35, developed since 1933 for Tanks but in the same time Government needs for fortification a new MG
The goal was to design and produce a medium machine gun with dual rates of fire
lower rate for ground targets
higher for anti-aircraft work
This MG could be able to sustain good fire capabilities. She was in caliber 7.92 mm Mauser based on the principle of taking dust emissions from the barrel Since its predecessor TK Vz. 37 has different options in particular the full interchangeability of components
|
|
| Internet |
Internet |
The first prototypes use water-cooling, but by 1932 a new, air-cooled and recoil-operated weapon was submitted to Czechoslovak army trials under the factory designation ZB50. Trials proved that this MG was not reliable enough, especially when set to its higher rate of fire, so work continued on a new, gas operated weapon so an intermediate design, the ZB52, appeared in 1933, and the next year saw the appearance of the further improved ZB53 medium machine gun.
In 1935 Czechoslovak army receive 500 ZB53 medium machine guns for trials, She was designated as Vz.35 (Model of 1935).
After extensive use, Czechoslovak army request number of improvements, and finally adopted the new machine gun for service in 1937 as Vz.37.
In the same year BSA ( British company Birmingham Small Arms Ltd ) obtained a license for United Kington for the tank version of the ZB53,
she was produced for the British Royal Tank Corps under the name of BESA, in the same 7.92x57 caliber.
ZB53 was also widely exported. (China, Iran or Afghanistan and in Europe(Romania, Yugoslavia ) and Argentina and other countries of Central and South America)
Ttwo thirds of the entire production of the ZB53 was exported because Czechoslovak army has a lack of funds and not because she show little interest for the medium machine guns Production of ZB53 continued since 1939 1941 under Germany occupation as MG 37(t). But the principal amount of research has been particularly to increase cadence and experimental samples were obtained cadence to 1350 rounds per minute.
But gradually we see the decline of production in favor of German models
|
|
| Internet |
Internet |
|
| Internet |
After war she was produced since the 50’s
Description
The MG in the prewar period was produced in three versions
Rifle version could be used in light fortifications
Heavy for label O for heavy fortifications
Heavy for tank under label UV
Furthermore, it was still a different design to export guns according to customer requirements.
ZB53 is a gas operated, air-cooled, selective fire, weapon that fires from an open bolt. The trigger mechanism allows for single shot and continuous fire. The cartridges are fed from a metal hinged belt by a feed arm.
The barrel is heavily finned and can be changed (as the MG 34) quickly to provide sustained firepower. It is fitted with a conical flash hider and a carrying handle.
The gas-removing engine comprises a gas tube support with a gas chamber, gas-removing regulator, gas escape hole in the walls of the barrel, radiator and connection pipe.
In the firing pin mechanism the role of the firing hammer is performed by the lug of the bolt support interacting with the firing pin.
She has a quite accurate thanks to his modified recoil system
Standard sights are of open type, with an adjustable rear sight mounted on the receiver and front sight mounted on the barrel. Ring-type AA sights and telescopic sights were available as options.
The ZB53 was issued with tripods of several designs, but all were made to the same high standards as the weapon itself and, again like the weapon, were rather complicated and expensive to make, although comfortable to use. The tripods were adjustable for height, so the gunner could adopt a prone or sitting position, or could provide high-angle AA fire.
Versions:
Besa: UK license for use on tank and armored vehicle-mounted machine, made by BSA Birmingham Small Arms Ltd
the Besa Mk 3 was fitted to fire the 7.92mm cartridge. Though most British machine guns were built around their .303 cartridge, the decision was made to stick to the 7.92mm in order to avoid any production delays of the Besa to frontline units in 1938.
The Besa Mk II model appeared in 1940 and featured a selector switch offering low and high rate of fire (450-550 rounds per minute or 750-850 rounds per minute respectively).
After he appear the Mk III model, which itself was split between the Mk 3 "L" (the "L" standing for low-rate fire) and the Mk 3 "H" (with the "H" standing for high-rate fire).
Tehnical data
Calibre 7.92mm
Weight 19.5kg
Weigth of carriage 20.4kgs
Length 1.104m
Barrel length 0.671m
Rate of fire500 rounds/min 700 rounds/min (fast mode )
Range 2500m
