Système de contrôle de tir PA PUAZO-4M
English Translation
in Memoriam Massimo Fotti pour les photographies

Historique Voir ICI
History Click HERE

Le dispositif de commande PUAZO- a permis de determiner des valeurs de référence à partir des coordonnées ciblées d'une cible aérienne et transmises aux canons. Le dispositif de commande a été fabriqué, qui est essentiellement une réplique du dispositif tchécoslovaque Škoda T7Il est, depuis 1940 en Union Soviétique . Dans l' Armée nationale populaire de la RDA, l'appareil était également appelé PUAZO-3.
Developpement

Dès la fin de la Première Guerre mondiale , il devint clair que combattre les avions volant toujours plus haut et plus vite nécessitait des méthodes d'artillerie anti-aérienne adaptées. La détermination du point d'avance , qui résulte de la direction de déplacement et de la vitesse de la cible aérienne ainsi que du temps de vol des projectiles, s'est révélée de plus en plus problématique. Avec l'aide des viseurs annulaires habituels pour les armes anti-aériennes, le point d'avance ne pouvait être qu'estimé mais pas déterminé. L'idée de pouvoir calculer le point d'avance à l'aide des coordonnées cibles de la cible aérienne et de leur taux de variation a donné naissance aux premiers dispositifs de contrôle pour guider les batteries anti-aériennes. Ceci comme une calculatrice analogiqueSur la base des coordonnées de la cible déterminées avec des télémètres optiques, les dispositifs construits ont pu déterminer les valeurs de référence pour les canons et, pour les armes anti-aériennes de gros calibre, également la durée d'exécution du fusible temporisé de la grenade. Dès le début des années 1940, ces dispositifs de commandement étaient également couplés à des stations radars pour déterminer les coordonnées des cibles.

Le premier appareil de commandement soviétique PUAZO-1 ) a été créé en 1930. Avec lui et le successeur PUAZO-2 , disponible à partir de 1934 , les valeurs de tir calculées devaient encore être transmises aux canons oralement ou par téléphone. Dans l'ensemble, les performances de ces dispositifs de commande n'étaient pas satisfaisantes. Cependant, comme un dispositif de commande pour les nouveaux 76 mm Flak M1938 et 85 mm Flak M1939 était nécessaire de toute urgence, la direction militaire de l' Armée rouge a annoncé un concours pour le développement d'un nouveau dispositif. Ni le PUAZO SK () développé en 1937 ni le PUAZO simplifié présenté en 1938 étaient convaincants et donc aucun des deux appareils n'a été considéré comme le successeur du PUAZO-2, mais il a été décidé de copier un appareil étranger. À cet égard, des dispositifs américains, britanniques et tchécoslovaques ont été étudiés. Un critère de sélection clé était les capacités de l'industrie d'armement soviétique. Le Commissariat du peuple à l'industrie de l'armement a supposé que la reproduction d'appareils complexes n'était pas possible en Union soviétique. La Škoda T7 tchécoslovaque a donc été choisie . L'appareil était facile à copier, car la construction se dispensait d'un corps conique et de systèmes ultérieurs, ce qui était désavantageux pour la précision des données déterminées. Aussi ceux mis en œuvreLes algorithmes ont été sélectionnés de manière défavorable, ce qui était particulièrement visible dans la vitesse de traitement. Les coûts de fonctionnement étaient également très élevés. Déjà au moment de la sélection, il était clair que l'appareil n'avait aucun potentiel de développement. Il était donc déjà envisagé en 1939 de répliquer le dispositif auxiliaire de commando allemand 35. Le dispositif de commande auxiliaire n'avait qu'une gamme limitée de fonctions par rapport aux dispositifs de commande allemands modernes - les influences du vent et les différences de position horizontales et verticales entre les canons et le poste d'observation n'étaient pas prises en compte - mais une réplique semblait également possible en Union soviétique

La conception a été adaptée pour la production en série au Bureau central de conception de l'Institut de recherche scientifique n ° 20 ( allemand ZAKB NII-20 ). Le dispositif de commande a été fabriqué à partir de 1939 à l'usine n ° 205 du Commissariat du peuple à la construction navale

Le PUAZO-3 se composait de

le dispositif de commande proprement dit, également appelé dispositif de base
la base de mesure de distance de 4 m DJa
l'alimentation et
une remorque à un essieu.

L'appareil de base a été construit sur la remorque à un essieu. Pendant le transport, le télémètre DJa a été chargé sur la remorqueLa base télémétrique 4m DJa a été construite sur le principe d'un télémètre à image tridimensionnelle .

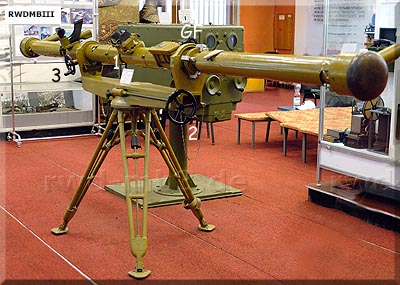

Telemetre d'élévation et d'azimut ainsi que de la hauteur de la cible pour le tir d'artillerie anti-aérienne de moyen calibre faisant partie du dispositif de commande PUAZO-3

techn. Données :
- Détermination de
    - distance de pente : 2 .. 50 km
    - altitude : 0,2 .. 20 km
    - angle d'élévation : 24° .. 90°
    - angle d'azimut : illimité

- fonctionnement :
    - chef de groupe GF EM,
              détermine l'altitude
    - 1 supérieur télémètre
    - Opérateur 2 directions pour l'angle d'azimut
    - Opérateur 3 directions pour l'angle d'élévation

Il a été utilisé pour mesurer la distance oblique ainsi que les angles d'élévation et d'azimut par rapport à la cible. Le télémètre n'était pas relié à l'appareil de base, les valeurs déterminées étaient transmises verbalement ou par téléphone et réglées manuellement sur l'appareil de commande. L'équipage était composé de quatre soldats. ^[3]

L'appareil de base était un ordinateur mécanique. Les valeurs déterminées par le télémètre étaient ajustées en continu sur l'appareil, la cible aérienne était préparée avec l'appareil de base. A cet effet, il y avait un viseur réflexe à gauche de l'appareil pour l'angle d'élévation, à droite pour l'azimut. En tournant les volants correspondants, l'appareil et donc les viseurs ont été pivotés horizontalement, tandis que les viseurs pour l'angle d'élévation ont été déplacés indépendamment du dispositif de commande en tournant le volant, de sorte que la cible aérienne était constamment dans le réticule des viseurs. La rotation des volants a également conduit au réglage des valeurs correspondantes dans le dispositif de commande. Les valeurs de référence déterminées - azimut et angle d'élévation - ainsi que la durée d'exécution des détonateurs ont été déterminées en continu par l'appareil tant que la cible aérienne était maintenue dans le réticule. Pour la première fois dans un appareil de commande soviétique, les valeurs étaient transmises électriquement aux canons. Étant donné que le Flak M1939 de 85 mm ne disposait d'aucun entraînement de visée électrique, les valeurs sur le pistolet étaient affichées sur un dispositif dit à pointeur zéro. Un pointeur indiquait les valeurs déterminées par le dispositif de commande, un second pointeur l'angle de visée du canon. Les artilleurs directionnels devaient aligner les deux pointeurs en visant manuellement.^[1]^[4]

Avec le dispositif de commande, les valeurs de référence pour les cibles aériennes pouvaient être déterminées à une distance oblique de 7 000 à 13 000 m, la plage d'altitude était limitée à 50 à 9 600 m. La précision de la détermination de l'angle d'élévation était de 0,05 tiret , celle de l'angle de gisement de 0,10. Le temps de fonctionnement de la fusée a été déterminé avec une précision de 0,14 seconde.

Dans la configuration décrite, le PUAZO-3 ne pouvait pas être utilisé de nuit et par mauvaise visibilité. Comme les systèmes de suivi n'étaient pas disponibles, les valeurs d'avance pour les cibles de manœuvre n'ont pas pu être déterminées avec le PUAZO-3. ^[1]

L'opération du dispositif de commandement se composait de onze soldats. L'appareil de commandement pesait 2 600 kg en position de marche et 2 000 kg en position de combat

Le PUAZO-3 a été utilisé dans les unités anti-aériennes de l'Armée rouge armées du canon anti-aérien M1939 de 85 mm et y a été utilisé pendant la Seconde Guerre mondiale

L' appareil a également été utilisé par les troupes nord-coréennes et chinoises pendant la guerre de Corée . Le PUAZO-3 était relié aux stations de visée des armes à feu SON-2 et SON-3, qui fournissaient les données cibles pour le dispositif de commande au lieu du télémètre. Cela permettait essentiellement d'engager des cibles aériennes la nuit et par mauvaise visibilité. En général, l'équipement avec des radars et des dispositifs de commande du côté chinois et nord-coréen était insuffisant. Le PUAZO-3 s'est avéré complètement obsolète et inadapté à la lutte contre les avions à réaction. Il ne pouvait plus être utilisé pour déterminer des repères pour des cibles rapides et de haut vol.

La NVA de la RDA a également utilisé le PUAZO-3. L'appareil a probablement déjà été introduit avec les canons anti-aériens de 85 mm dans la caserne de la police populaire et adopté par la NVA lors de sa mise en place. Un changement dans l'organisation des processus a réduit le nombre de personnel de service à sept. Avec le retrait du 85mm Flak, le PUAZO-3 a également été retiré.
